Кровля двухскатная: типы крыш, особенности двухскатной конструкции, устройство и монтаж

1 Самый лучший эскиз двухскатной крыши – чертеж, выполненный самостоятельно

Первый шаг при строительстве крыши – это составление эскизов. Чертеж помогает рассчитать необходимое количество строительных и расходных материалов. Схему будущей конструкции можно заказать в проектно-архитектурном бюро, найти в интернете или выполнить самостоятельно. К сожалению, в бюро придется отдать немалую сумму, а бесплатные проекты внушают опасения.

Перед строительством крыши следует составить эскиз

В большинстве случаев чертеж двухскатной крыши не отличается сложностью. Заплатив деньги в строительную организацию, вы получите обычную схему, которую вполне можно было нарисовать и самому. Правда, в купленном эскизе будет много красивых стрелочек, печатей и непонятных слов.

Схема крыши из интернета – двоякое решение. С одной стороны, явная экономия денег, а с другой сомнения в безопасности конструкции. На сайтах выкладываются в основном реальные чертежи, разработанные профессионалами своего дела. Проблема в том, что кровля идеально подходящая для европейской части страны вряд ли выдержит климатические условия Сибири. И наоборот, проект, разработанный для сибирских условий, на побережье Черного моря будет неуместен. А ведь бесплатные чертежи редко снабжаются подобной информацией.

Чем хороша крыша из двух скатов

Крыши частных домов в один или два этажа очень часто делают именно двускатными. И дело здесь не только в низкой стоимости и простоте конструкции, но и в ее конструктивных и технических особенностях.

Самый большой плюс кровли из двух наклонных скатов, соединяющихся по линии конька и опирающихся на мауэрлат, заключается в компенсации разнонаправленных усилий. Стропильная система скатных крыш устроена таким образом, что давление от веса самой кровли, утеплителя, обрешетки и кровельного материала равномерно распределяется на несущие стены (центральную и боковые).

Проектирование скатных кровель осуществляется таким образом, что стропильные ноги оказываются не связанными между собой и с другими конструктивными единицами крыши – они не фиксируются к коньку и мауэрлату, прочность конструкции достигается за счет взаимной компенсации давлений со стороны двух скатов и уравновешиванию усилий распорными элементами (растяжками, ригелями, укосами, лежнями).

Внимание! Если строится небольшой дачный домик, двускатная крыша может собираться в единую конструкцию – это позволяет ее небольшой вес. Удобство заключается в том, что собрать стропильную систему можно на земле, а потом вместе или по частям поднять ее наверх дома.. Нужно понимать, что стропильные ноги двускатных крыш не фиксируются до момента набивки обрешетки и укладки утеплителя, гидроизоляции и кровельного материала – они удерживаются самостоятельно, благодаря точным расчетам сопротивления.

Нужно понимать, что стропильные ноги двускатных крыш не фиксируются до момента набивки обрешетки и укладки утеплителя, гидроизоляции и кровельного материала – они удерживаются самостоятельно, благодаря точным расчетам сопротивления.

Преимущества двухскатных крыш перед другими конструкциями очевидны:

отсутствие проблемных узлов и сложных соединительных точек;

облегченное схождение снежных масс и осадков;

возможность регулирования давления ветра поворотом ската в нужном направлении;

простота конструкции, благодаря которой небольшой загородный домик, гараж или хозпостройку легко можно перекрыть своими руками;

эффектный вид, который можно дополнить эркерами, слуховыми окнами, мансардой или навесом;

несколько интересных архитектурных решений, основанных на конструкции из двух наклонных скатов (дома с ломаной крышей, вальмовые и полувальмовые кровли, мансардные конструкции);

долговечность конструкции в сочетании с ее простотой и доступностью;

универсальность: одинаково органично выглядят простые дома из бруса, оснащенные двускатной крышей, и двухэтажные особняки в классическом или современном стиле;

система наслонных и висячих стропил, ставшая основой двухскатной крыши, позволяет регулировать нагрузку на кровлю в зависимости от погодных условий и температурных колебаний.

Внимание! Стоит так же отметить, что пологие скаты не предрасположены к накоплению мусора, их не нужно чистить, в отличие от сложных ломаных крыш с ендовами и перепадами высот.

Минусов у двускатной крыши нет, иначе ее давно бы уже вытеснили современные сложные конструкции.

Устройство двускатной крыши

Одноэтажный дом с двускатной крышей – это один из лучших вариантов постройки, который подойдет как для большой, так и для маленькой семьи. Главным преимуществом двускатной крыши является то, что со временем на чердаке возможна постройка мансардного помещения. Двускатная крыша представляет собой две наклонные плоскости, которые называются скатами, они соединяются в верхней части крыши в районе конька и расположены по обе стороны. С торцевых сторон дома скаты образуют фронтоны, которые имеют треугольную форму. Вы можете увидеть это на фото:

Двухскатная крыша частных домов состоит из следующих элементов:

1. Мауэрлат – это опорный брус, который устанавливается на противоположную стену, тем самым передавая нагрузку от кровли на стены здания. В каменных домах мауэрлат, крепится к последнему ряду кладки с помощью анкерных болтов, в деревянных домах служит верхним венцом сруба.
2. Стропильные ноги. Для создания крыше треугольной формы изготовляют стропильные ноги, которые крепятся с обеих сторон попарно и соединяются возле конька, тем самым образуя стропильную систему. На расстояние между стропилами влияют размеры двускатной крыши, виды кровельного покрытия, а также погодные условия.
3. Стойки – это вертикальные опоры, которые поддерживают стропильные системы. Если длина крыши больше 8 м, то устанавливаются дополнительные промежуточные стойки между карнизом и коньком. Для их изготовления применяют брусы 100 на 100 мм.
4. Прогоны – брусы уложенные в вертикальном положении, которые служат поддержкой для стропильной системы. Прогоны должны устанавливаться параллельно мауэрлату и опираться на стойки.
5. Затяжка. Задача этих деталей скрепить стропильные ноги, что в свою очередь не позволит кровли расходиться в разные стороны. Материал для затяжек должен быть таким как материал для изготовления мауэрлата.
6. Лежень – деталь расположенная на несущей внутренней стене. На этот брус устанавливают специальные стойки для поддержания двускатной крыши. В качестве материала используют брус 100 на 100 мм.
7. Подкосы – это опоры, которые крепятся к стропилам и образуют с ней жесткую конструкцию.
8. Обрешетка –  специальная технология, изготовленная из досок, которые служат основой для покрытия кровли. Расстояние между досками зависит от жесткости покрытия и его размера. К примеру, обрешетка для профнастила не будет такой же, как обрешетка для металлочерепицы, поскольку размеры и жесткость у этих двух материалов разные.

Виды

Как видно на фото двускатной крыши, она может быть разных видов:

Традиционное симметрическое исполнение. Основой конструкции является равнобедренный треугольник. Такая кровля достаточно прочная и надёжная – это её плюс. Минус – невозможность устройства мансарды.

Ломаный вид. В этом случае в верхней части скаты практически пологие, а в нижней – наклонённые. Плюс — чердак может использоваться более эффективно. Минус – более сложная конструкция стропил.

Несимметричный тип. Плюс – оригинальность. Минус – мансарда получается ограниченной по площади.

Асимметричная крыша с разными скатами. В такой конструкции конёк сдвинут в сторону от центра. Сама она может играть роль навеса для веранды.

Расчет элементов каркаса для двухскатной кровли

Если будет строиться двухскатная крыша своими руками, необходимо заранее выполнить тщательные расчеты. Стропильная система простой двускатной крыши состоит из совокупности треугольных ферм – такая форма дает конструкции максимальную жесткость. Такие фигуры рассчитать проще всего. Однако если у скатов разная форма, получаются неправильные прямоугольники. В таком случае их разделяют на более простые формы и проводят расчеты для каждого элемента отдельно. В конце все данные суммируются.

Обратите внимание, что чем сложнее форма крыши, тем большее количество стропильных ферм и прочих деталей потребуется для обеспечения ее прочности. Все они увеличивают общую массу крыши, которая при неправильном расчете может повредить несущие стены

Монтажные работы

Мауэрлат предназначен для того, чтобы выдерживать вес кровли, он обеспечивает равномерное распределение нагрузки на фундамент со стенами, ширина бруса для его изготовления равняется ширине стены. Крепление выполняется с помощью стальной проволоки, скоб, шпилек, металлических пластин, анкеров или деревянных прибоин.

Балочные перекрытия создаются из деревянных брусьев 200х100 мм, обрешетку располагают на продольных балках с шагом 50 или 60 см, их крепят к мауэрлату с помощью длинных гвоздей (200 мм). Стропильную систему изготавливают из балок с сечением 100х50 мм, высота каждой стойки равна расстоянию между полом и верхней частью мауэрлата.

Опытные строители, которые знают, как построить двухскатную крышу, обязательно зашивают фронтон, с этой целью можно применять сайдинг, профлисты или вагонку. Для вентиляции и освещения внутреннего пространства чердака в фронтоне оставляют оконный проем.

По всему периметру устанавливают карниз и пластиковую систему водоотлива. Монтаж кровли требует выполнения паро-, гидро- и теплоизоляции, в качестве кровельных материалов используют черепицу, ондулин и другие.

Особенности

Конструкция почти аналогична конструкциям других кровель скатного типа. В нее входят те же элементы стропильной системы, кровельный пирог состоит из обычных слоев: паро- и гидроизоляции, утеплительного материала.

В качестве кровельного покрытия используются обычные материалы: шифер, металлочерепица и т.д.

С особой тщательностью устраивают кровельные узлы: конек, узлы прохода вентиляционных шахт и дымоходов через покрытие кровли.

Конкретный способ устройства узлов и их особенности зависят от типа кровли.

Основные элементы

Основные элементы крыши с двумя скатами включают в себя:

• стропила;
• мауэрлат;
• обрешетку;
• несущую часть;
• горизонтальные ребра;
• ендовы;
• стойки;
• свесы;
• гидроизоляцию;
• теплоизоляцию.

Стропила (или стропильные ноги) – одна из главнейших деталей любой кровли. При строительстве больших зданий из бетона и кирпича монтируют каркас с бетонными и металлическими стропильными ногами. Длина составных элементов рассчитывается заранее. Полученные размеры сохраняются при монтаже. В частном домостроительстве применяют деревянные стропила, которые выполняют функцию основания для обрешетки. В двускатных кровлях эти детали устанавливаются по длине строения, под конкретным углом. При монтаже между ними сохраняется некоторое расстояние.

Обрешетка является основанием для крепления кровельного покрытия, слоя гидроизоляции. Доски и брусья этого элемента служат для соединения стропил друг с другом – от нижнего края скатов до их верха. Тип кровельного покрытия определяет метод укладки обрешетки: например, при выборе битумной черепицы обрешетка должна быть сплошной, на основе листового материала (пример – водостойкая фанера).

Мауэрлат – по сути представляет собой брус из дерева сечением 100×100 мм, 150×150 или 100×150.

Это основание для крепления системы стропил и каркаса кровли. Мауэрлат выполняет очень важную функцию: благодаря ему нагрузка равномерно распределяется по поверхностям стен и защищает их от разрушения под воздействием давления извне. Мауэрлат укладывают вдоль периметра несущих стен, по их верхней части. Хотя данную деталь называют еще и опорным брусом, в действительности она чаще всего изготавливается из бревна или двутавровой балки.

Коньковый прогон находится в самой верхней точке двускатной кровли. Представляет собой брус (иногда доску) с сечением 50×200 или 50×150 мм.

При значительной длине пролета коньковый прогон состоит из 2 или более досок. При этом он укрепляется находящейся между лежнем (проложенным под коньком брусом или бревном) и коньком стойкой.

Подкосы служат для соединения стоек и прогона. Оптимальное расположение прогона – пространство над несущей (внутренней) стеной.

Ригель – этот элемент является доской, используемой для скрепления внахлест находящихся на противоположных скатах стропил. Его сечение должно быть равно сечению стропильных ног. Для повышения прочности между лежнем и ригелем устанавливаются стойки.

Для общей устойчивости конструкции, увеличения уровня ее сопротивляемости внешним нагрузкам используются дополнительные элементы. Это подкосы, раскосы, связывающие диагональные детали. Они применяются для укрепления каркаса.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Устройство и конструктивные элементы двускатной крыши

Крышу, состоящую из двух скатов, представляют прямоугольные плоскости над несущими стенами постройки, соединенные наверху под определенным (весьма различным) углом.

Стропильная ферма двускатной крышиИсточник krovlya716.ru

Опорой построения служат стропильные фермы с функциональным назначением:

• формирование каркасной основы крыши, необходимой для ровной поверхности скатов;
• удержание наружных и внутренних покрытий;
• равномерное распределение нагрузок на стеновые панели.

Даже это самое простое знание основ поможет лучше сориентироваться в денежных расчетах при проектировании кровли.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.

Разновидности двускатных крыш

На первый взгляд, может показаться, что конструкция кровли из двух наклонных плоскостей слишком заурядна и проста. Но это далеко не так – сегодня есть несколько стандартных вариантов интересного оформления таких конструкций, а также, существует масса авторских решений, разработанных профессиональными архитекторами под конкретный дом.

Можно отметить несколько несложных конструкций крыши из двух скатов.

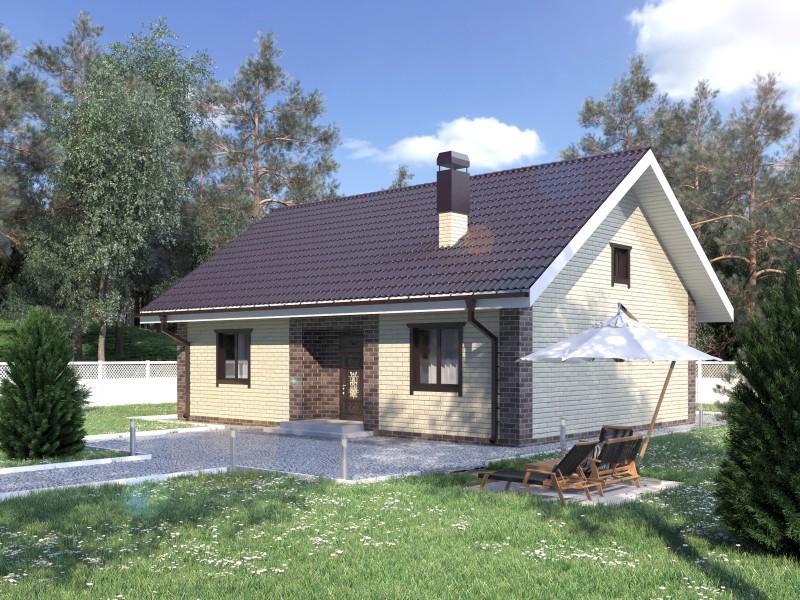

Традиционная двускатная кровля

Представляет собой треугольник с двумя одинаковыми сторонами, которые и являются скатами. Скаты наклонены под одним углом, имеют равную длину и одинаковую площадь. Чаще всего такие крыши располагают над загородными домиками, садовыми постройками, гаражами и банями. Конструкция самая простая, возвести ее можно самостоятельно, без посторонней помощи и профессионалов.

Необходимо помнить, чем больше угол наклона ската, тем больше строительным материалов понадобится хозяину. Зато и защищать от дождя и снега высокая треугольная крыша будет лучше, а вот в регионах с сильными ветрами лучше не делать уклон больше 15- 20 градусов.

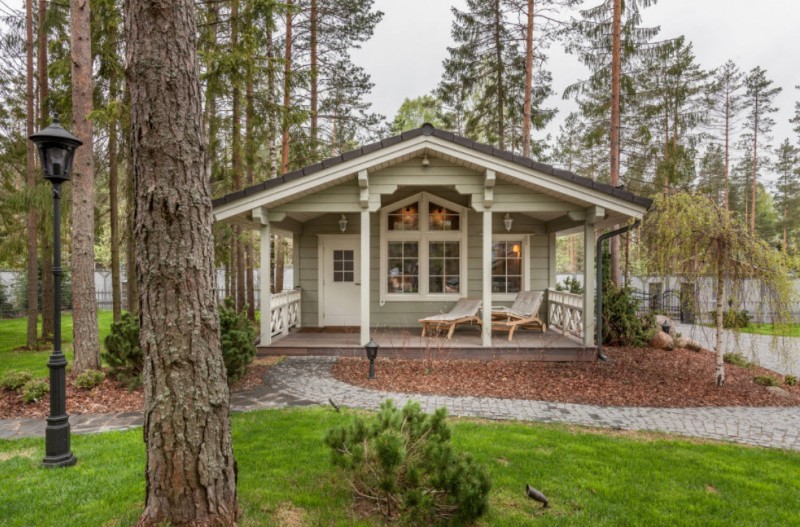

Двускатная крыша с террасой

Это отличное решение для загородных домов и небольших коттеджей. Построить такую кровлю можно и над уже существующим домом, и над жильем, которое только проектируется.

Воплощение такой идеи практически не отличается от строительства обычной кровли из двух скатов – с фронтона дома нужно установить ограждение и продлить доски пола второго этажа на террасу, а часть ската зашить вагонкой или другим обшивочным материалом на глубину ската.

Асимметричная кровля из двух скатов

Известно, что скат, наклоненный под углом в 20 градусов, воспринимает в два раза меньше нагрузки, чем 40- 45 градусная кровля, и, соответственно, на него в два раза сильнее давит ветер, чем на крышу с уклоном в 11 и меньше градусов.

Становится понятно, что использовать асимметричные крыши необходимо в местности с постоянным и сильным ветром, направление которого заранее известно. Примером может стать дом, расположенный между лесом и полем: со стороны открытого пространства (поля) монтируют пологий скат, а со стороны естественной защиты от ветра (леса) дом кроют отвесной крышей, скат которой имеет уклон более 40 градусов.

Разноуровневые двускатные крыши

Можно встретить и более интересную конструкцию ассиметричной кровли – когда скаты не только разные, они еще и располагаются на различной высоте. Этот вариант так же имеет практическое обоснование – разноуровневая конструкция позволяет облегчить давление крыши на перекрытия и несущие стены, разделяя нагрузку.

Как правило, такие конструкции имеют один скат, который существенно больше по площади, чем второй. Именно эту часть и опирают на выступающую несущую стену, перенося на ее вершину конек. Точкой опоры для второго, меньшего по размеру ската, становится балка, укрепленная на уровне перекрытия первой части дома.

Можно сказать, что разноуровневая двускатная крыша – это, по сути, две односкатных кровли, соединенных в единую конструкцию. Обоснованно строительство такой крыши над габаритными домами, где длина цельных стропильных ног была бы слишком большой, что существенно увеличило бы стоимость постройки.

Разные уровни кровли позволяют устраивать свесы, навесы, продлевать крышу на пристройки (гаражи, террасы, летние кухни).

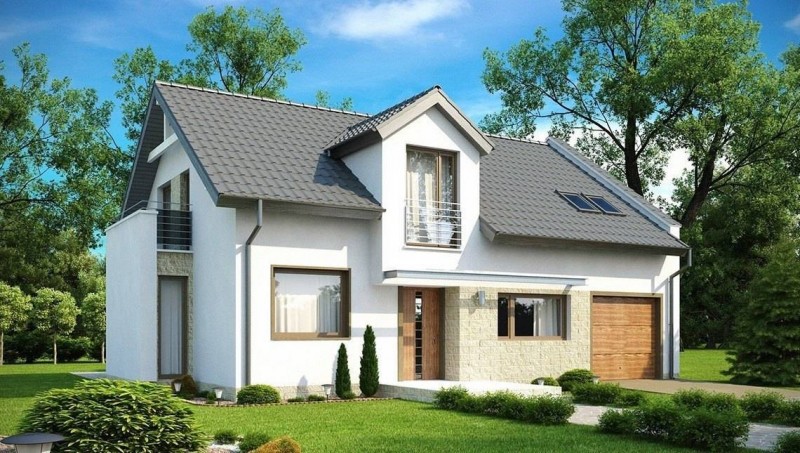

Двускатные кровли с мезонинами, эркерами и слуховыми окнами

Такая конструкция уж точно не покажется скучной, ведь дополнительные элементы только усиливают ее эстетику и красоту. Эркеры – выступающие из кровли башенки с собственной крышей, напоминают об архитектуре прошлых веков, отлично выглядят на домах в классическом или готическом стиле. Внутри эркеров можно расположить столовую или комнату для гостей, так что, эта надстройка имеет еще и практическое назначение.

Для тех, кто мечтает о жилой комнате в чердачном помещении, отличным вариантом станет крыша с мезонином и слуховыми окнами. Выглядят дома с таким оснащением очень живописно, особенно приятно находиться под самой крышей в доме, окруженном лесом или горным ландшафтом.

С ломаными скатами

Такая конструкция тоже относится к двускатным крышам, выглядит она как пятиугольник. Эффект заключается в том, что верхняя часть кровли выполняется под одним углом, а нижняя – совершенно под другим.

Такой вариант считается наиболее приемлемым для обустройства под крышей жилой мансарды. Сопротивление снеговой нагрузке хорошее, ветру ломаная конструкция так же противостоит нормально. Конечно, увеличивается расход строительных материалов, что нужно учитывать.

Подготовка к началу работ

Перед тем как сделать двухскатную крышу потребуется подобрать материалы. Монтаж начинается с выбора древесины. Чтобы построить своими руками надежную конструкцию, устойчивую к внешним факторам потребуется выполнить следующие рекомендации:

Для строительства лучше выбрать хвойные породы первого или второго сорта

• правильно будет выбрать материалы хвойных пород древесины (ель, сосна, лиственница более устойчивы к гниению);
• сборка конструкции ведется из древесины первого или второго сорта, применение третьего для ответственных элементов недопустимо;
• лучше выбирать те пиломатериалы, которые произведены в северных регионах, чем сложнее условия произрастания дерева, тем плотнее его структура;
• стараются выбирать тот материал, который срублен в конце холодного периода года (февраль-март).

Далее стоит выбрать сечение стропильной ноги. Оно зависит от следующих моментов:

• нагрузка от снегового покрова (снеговой район);
• масса кровельного покрытия;
• шаг стропил;
• пролет (расстояние между опорными точками);
• толщина утеплителя.

Таблица средних значений стропильных ног

Теплоизоляционный слой требуется при проектировании в подкровельном пространстве дома жилого помещения – мансарды. Чаще всего выполняется установка своими руками минераловатного материала для повышения теплоизоляционных характеристик

При этом важно обеспечить вентиляционный зазор между теплоизолятором и кровельным покрытием. Высота стропильной ноги не должна быть меньше, чем толщина утеплителя

Для увеличения просвета вводят такой элемент системы как контробрешетка – брусок, который прибивается параллельно стропильной ноге и увеличивает ее высоту.

Это позволяет правильно установить плиты минеральной ваты без подрезок и доборных элементов. Для такого шага можно привести следующие рекомендации по сечению в зависимости от пролета:

• пролет 3 м – размер стропила 40х150 мм;
• 4 м – 50х150 мм;
• 5 м – 50х175 мм;
• 6 м – 50х200 мм.

Важно знать следующее: на несущую способность и сопротивление изгибу больше влияет высота, чем ширина. При необходимости увеличить несущую способность эффективнее наращивать высоту.
Еще один элемент, сечение которого потребуется подобрать – обрешетка

Самым оптимальным значением станет толщина 32 мм. При повышенной нагрузке значение увеличивают до 40 мм.

Остальные составляющие стропильной системы дома назначаются конструктивно, исходя из того, какие пиломатериалы имеются в наличии. Но при этом стоит все-таки учитывать прочностные требования.

Сразу же после покупки материала, перед тем как начнется сборка системы, потребуется обработать своими руками все элементы специальными составами.

Двускатная, как и любая другая кровля дома нуждается в следующих видах защиты:

• антисептическая, производится в обязательном порядке, позволяет предотвратить процессы гниения и возникновения плесени и грибка (даже если не установка планируется через какое-то время после покупки древесины, обработка выполняется незамедлительно);
• антипиренная, выполняется по желанию, но очень важна, повышает способность дерева сопротивляться возгоранию, чем увеличивает безопасность строения.

Дом-шалаш с двухскатной кровлей до земли

Вариант загородного домовладения с двускатным строением крыши, упирающейся в цоколь фундаментальной заливки, является оптимальным решением для проживания в климатических условиях с повышенной влажностью. Проект дома с двускатной крышей до земли представляет наиболее короткий период строительных работ вследствие отсутствия кладочных работ по возведению стен и заливки фундамента под их основу. Соответственно цены на такие дома сравнительно не высоки.

Невероятно притягательный и уютный дом-шалашИсточник pinterest.com

Основным достоинством такого проекта является надежная защита основания и других конструкций домовладения от влаги при обилии дождей и снежных осадков. Разнообразие конструктивных решений позволяет довольно гармонично вписаться в любой вид загородного ландшафта – сосновые и лиственные леса, обычную деревенскую местность, открытую степь или горные склоны.

Виды стропильных систем

Стропильные системы двухскатных крыш имеют отличия в опорных основаниях, в целом выделяют наслонную и висячую конструкцию стропил. Также можно выделить третий – комбинированный вариант, содержащий в себе обе стропильные системы.

Висячие стропила применяют в домах, расстояние между стропилами, которых меньше 6 метров, а наслонные применяют там, где присутствует несущая средняя стена или столбчатые опоры.

Несущие элементы двухскатной крыши – мауэрлат (брус, подкладываемый под стропильную ногу для распределения нагрузки) и стропильная система (стойки, стропильные ноги, ригели, подкосы и распорки, что были изготовлены из железа, железобетона или дерева).

Основные принципы выбора крыши

Отдавая предпочтение тому либо иному варианту, следует учитывать следующие характеристики:

• стабильность

  при наличииветровых нагрузок иосадков ;

• продолжительность

  службы ибезопасность ;

• простоту

  (либо сложность) монтажных работ;

• ценовые

  характеристики, заложив в проект модельную конфигурацию можно потратить до 25-30% от общей себестоимости строительства;

• внешнюю эстетику

  общего вида и соответствие задуманному стилю.

Испытанная надежность двускатной конструкции допускает ее применение, как в сооружениях капитальной постройки, так и в малых форматах архитектуры – банях, беседках, кемпинговых сооружениях.

Как монтировать мауэрлат

Мауэрлат по стенам дома держит вес кровли, равномерно распределяя его на стены и основание дома. Ширина бруса для мауэрлата должна равняться ширине стены. Брус пропитывается антисептиком и веществами, повышающими огнестойкость дерева. Наружная граница мауэрлата не должна выступать за наружные края стен.

Мауэрлат

Крепится мауэрлат по-разному. В стену из кирпича закладывается стальная проволока Ø 8-12 мм, в дереве сверлятся отверстия для проволоки, и через них брус привязывается к стене. Также брус можно закрепить скобами, резьбовыми шпильками в один или два зуба, металлическими пластинами, деревянными прибоинами или анкерами через те же отверстия в мауэрлате. Фронтоны и нижние края обрешетки крепятся или непосредственно к мауэрлату, или на брус меньшего сечения, который прибивается (прикручивается) к верхней обвязке.

Особенности составления чертежей некоторых типов двухскатных крыши

При планировании кровли и составлении чертежей, необходимо учитывать особенности устройства двухскатных крыш различных типов. Рассмотрим основные из них.

Классическая, с равной длиной скатов

Исходя из функционального назначения подкровельного пространства, равноскатная крыша может быть выполнена в двух вариантах, что отражается при составлении чертежа:

1. Мансардная крыша. Изначально предполагает устройство стропильной системы висячего типа, чтобы обеспечить максимальную полезную площадь помещения. Установка элементов, укрепляющих конструкцию, может быть устроена одним из перечисленных способов.

• Простые висячие стропила с ригелем. Горизонтальный распор устанавливается на уровне потолка или выше и служит элементом каркаса для внутренней обшивки;

  Примеры мансардной крыши

• Аттиковая конструкция. По углам устанавливаются опорные стойки, точка расположения которых устанавливается индивидуально, а на уровне планируемого потолка устанавливается ригель. По своему верхнему краю стойки укрепляются прогоном.
• Бесподвесочная конструкция. Отсутствие подпоров и ригелей допускается для устройства мансарды в небольших постройках.

При планировании и составлении чертежей мансардной кровли необходимо учитывать общий вес кровельного покрытия. Поскольку количество упорных элементов в данной кровле минимально, то не рекомендуется использовать для покрытия тяжёлые материалы.

Чердачная. Может быть выполнена по любой технологии устройства стропил, поскольку отсутствует задача организации внутреннего пространства. Наиболее распространёнными способами сделать двускатную конструкцию кровли являются:

• Е-образная. Классическая, основным упором служит вертикальный столб, расположенный по центру, от основания которого устанавливаются подкосы враспор к стропилинам одной пары. Если центральная линия не совпадает с несущей внутренней стеной, то стойку также смещают и упирают непосредственно в стропило;

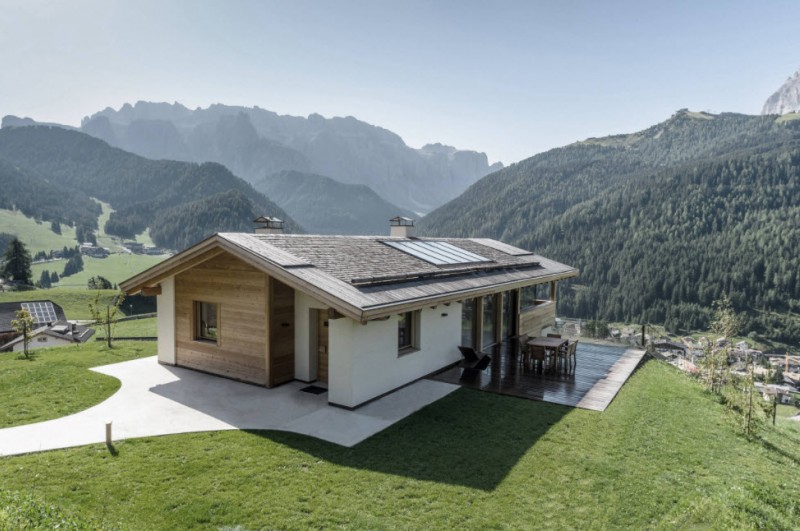

  Пример чердачной крыши

• W-образная. Предполагает устройство 4-х подкосов по линии стропильной пары. При этом два внутренних упираются в коньковый прогон, а их нижние края соединяются с парой внешних подкосов, которые, в свою очередь, закрепляются на стропилах;
• Перекрёстная конструкция. Выполняется путём установки подкосов от точки соединения стропила с мауэрлатом враспор на противоположную стропильную ногу.

При монтаже стропильных ферм для висячих стропил способы установки затяжек и подкосов разнообразны и выбор конкретной конструкции напрямую зависит от типа кровельного материала. Видео с чертежом и готовой конструкцией двухскатной крыши.

Кровля ломаного типа

Мансардная крыша, выполненная с изломом ската, или ломаная крыша своими руками может быть также рассчитана, прочерчена и построена. Внешняя сложность конструкции при тщательном планировании технологических элементов и точек соединения, оказывается в строительстве не сложнее, чем обычная равноскатная кровля. Чертежи ломаной кровли, прежде всего, должны отражать устройство каркаса из опорных стоек, а также дополнительные распорные элементы, необходимые при покрытии тяжёлыми кровельными материалами.

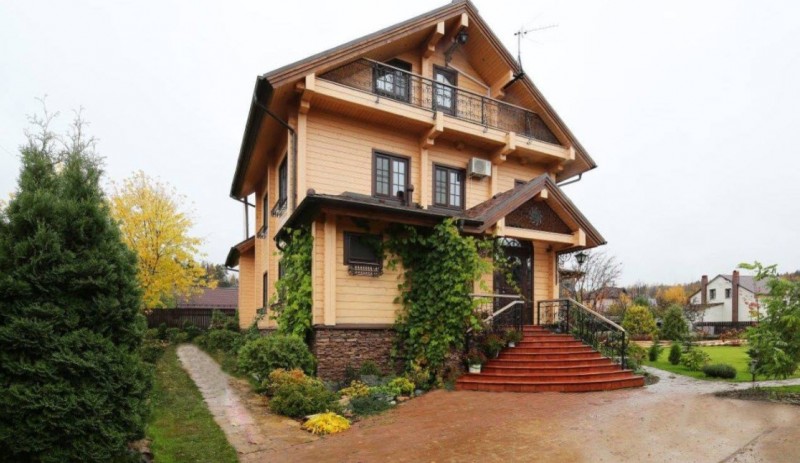

Пример кровли ломаного типа

Надо отметить, что монтаж двухскатной крыши является наиболее актуальным решением, чтобы обустроить жилое помещение и выполнить самостоятельную постройку. Таким образом, подробно составленный чертёж двухскатной крыши является фактическим руководством по строительству, как на стадии подготовки материалов, так и в процессе самого монтажа. Изначально продуманная общая конструкция кровли и способы соединения её элементов буду залогом качественно выполненных работ при минимальных трудозатратах.

Итоги

Совет! Используя дерево для стропильной системы, можно существенно облегчить вес всей конструкции. В то время, как современные металлические стропила и балки утяжеляют кровлю в несколько раз, что требует более прочного фундамента и усиления несущих стен.

Дома с двускатной крышей – это классика, а она, как известно, никогда не выходит из моды. Кроме того, такие конструкции имеют целый ряд преимуществ перед более сложными вариантами, крыши из двух скатов оказываются более долговечными и практичными.

А при правильном подходе, дом будет выглядеть очень даже эффектно – нужно только выбрать незаурядный проект двухскатной кровли и грамотно воплотить его в жизнь.

https://youtube.com/watch?v=sD5MvoWB854

Что еще почитать по теме?
