Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Как снизить нагрузку на фундамент?

Если возникла необходимость расширения жилой площади и выбран вариант с созданием мансарды, а дом – скромный и не предполагающий дополнительной нагрузки, то можно снизить нагрузку на фундамент за счет дополнительных опор. В этом случае крыша будет гораздо меньше давить на само строение.

Шаг 1. Сначала вокруг дома заливается фундамент с армированием глубиной около 70 см, в нем предусматриваются отверстия для установки опор.

Обустройство фундамента вокруг дома

Шаг 2. По контуру дома устанавливаются брусья-опоры.

Установлены брусья-опоры

Шаг 3. Обустраивается перекрытие между мансардой и домом, создается стропильная система кровли.

Перекрытие и стропильная система

Стропильная система готова

Обустройство перекрытия

Шаг 4. Кровля обшивается кровельным материалом.

Уложен кровельный материал

Шаг 5. Изнутри мансарда обшивается пароизоляционным материалом.

Обшивка помещения пароизоляцией

Шаг 6. Между стропилами укладывается утеплитель.

Укладка минераловатных плит

Процесс укладки утеплителя

Шаг 7. Производится внутренняя отделка помещения.

Внутренняя отделка мансарды

Делать или нет мансарду в своем доме – решать каждому самостоятельно. Но, бесспорно, эта конструкция не только выглядит красиво, но и позволяет увеличить жилую площадь любого строения.

Элементы и узлы стропильных систем мансардной крыши

Стропильная система – это основа крыши, ее скелет, на который монтируют кровельный пирог и внутреннюю обшивку мансарды. Нередко ее используют в качестве основы при прокладке инженерных систем и коммуникаций. В свою очередь стропильная система мансардной крыши состоит из составных узлов и элементов, совокупность и взаимное расположение которых обеспечивает передачу ветровых и снеговых нагрузок с кровли на несущие стены здания:

• стропила (висячие и наслонные);
• мауэрлат;
• прогоны (коньковые и боковые);
• связующие элементы (подкосы, распорки, диагональные связи).

Нагрузки, действующие на стропильные конструкции мансардных крыш, достаточно велики и в среднем достигают 200 кг/м2. Впрочем, в каждом конкретном случае это определяется, исходя из особенностей конструкции кровли, а так же имеющихся в данном районе ветровых и снеговых нагрузок. В любом случае, стропила должны гарантированно выдерживать эти нагрузки и иметь необходимый запас прочности, способный противостоять очень сильному ветру или обильному снегопаду.

При расчете нагрузки на стропильную систему очень важно учитывать вероятное количество осадков и силу ветра

Параметры и основные узлы стропильной системы мансардной крыши определяются расчетами. Расчеты позволяют определить длину, профиль и сечение каждого элемента конструкции и особенности сопряжения деталей между собой. От прочности соединения узлов стропильной системы мансардной крыши в значительной степени зависит прочность всей конструкции. Наиболее распространенные типы соединений: шпунтованное, шурупное, болтовое и сварное. Выбор типа соединения зависит от расчетных нагрузок, используемого материала и особенностей конструкции.

Разновидности

Мансардная крыша представлена разными форматами. Ломаная кровля оборудуется на всех скатах парой скатных плоскостей, одна из них является пологой, а другая – с большим уклоном. Первая плоскость наклоняется на 20–30 градусов, нижняя на 60–80 градусов. Такое решение рекомендуется для частных домов шириной максимум 6 м. Сложности при работе с ломаной крышей оправдываются возникновением полноценного верхнего этажа, стропила подкрепляются стойками, низовой пояс оказывается базой для полов.

Полувальмовая крыша – это такое решение, которое опирается на мауэрлат через симметричную систему стропил. Над фронтонами делаются миниатюрные скаты. Четырехскатная кровля всегда сложнее, чем двускатная особенно в плане строительства стропил. Мансардные окна в вальмовых крышах ставятся чаще всего в той же плоскости, что и кровельный пирог. Но если окна будут закрыты недостаточно плотно, мансарда окажется залита дождями и талой водой.

Датский формат отличается от простой вальмовой наличием фронтонов, улучшающих освещение мансарды через вертикальные проемы. Стропила вальмовых крыш не имеют точек перелома, идут прямо. Верхний конец угловых ребер упирается в конек, протяженность которого определяется особенностями стропил. Четырехскатные покатые крыши тоже иногда делаются ломаными. Шатровая мансардная крыша близка к вальмовой, за исключением того момента, что в ней не ставится конек.

Многощипковый тип выполняется как сочетание нескольких двускатных блоков. Особенностью этого типа является изощренная геометрия с массой изломов. А также может создаваться свод, купол, конус и некоторые другие конструкции, но это уже более сложные варианты, поэтому выполнять подобные работы должны только квалифицированные специалисты. Эстетические качества и внешняя необычность позволяют реализовать самые сложные замыслы

Полумансардная кровля оборудуется в тех случаях, когда очень важно задействовать пространство максимально полноценно и выполнить вертикальное остекление на этаже

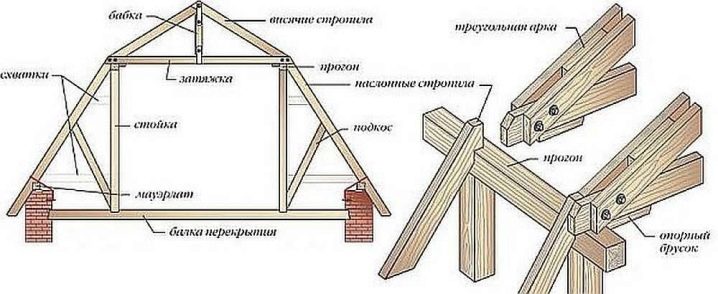

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

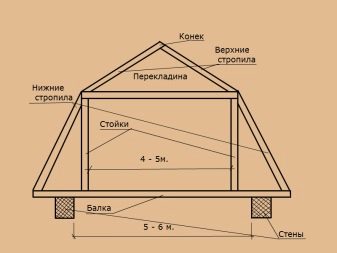

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Мансарда под кровлей с выносными консолями

Такой способ обустройства мансардной крыши также является популярным. В этом случае балки перекрытия выносят за пределы несущих стен, а стропильные ноги опирают на них, а не на опорный брус. Стропила необходимо усиливать подкосами. Благодаря обустройству крыши с выносными консолями можно заметно увеличить жилую площадь помещения.

Мансарда, занимающая часть ширины крыши

В этом случае кровлю располагают не по всей ширине здания. Часто такую крышу обустраивают по одну сторону от продольной оси, а другую сторону накрывают более крутым скатом. Подобная кровля получила название несимметричной конструкции.

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

• Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
• При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Открытые элементы, присутствующие в интерьере мансард

Нередко в помещении современных мансард можно встретить открытые элементы, которые смотрятся стильно и оригинально – балки, открытые участки стропильной системы и прочее. Все они удачно вписываются в интерьер, а кроме этого не нужно переживать, что что-то осталось в помещении на виду после завершения отделки.

О каком стиле в таком случае может идти речь? Например, о французском провансе. При оформлении интерьера в этом стиле предпочтение отдается голым деревянным балкам в сочетании с потолком и стенами, окрашенными в белый цвет, тканям с мелким цветочком и натуральной мебели темного цвета. Испортить впечатление от такой обстановки не способна даже огромная балка под потолком, расположенная по центру мансарды.

Еще один, не менее популярный стиль, используемый для оформления помещений – это хай-тек. Он позволяет смело выставлять напоказ любые элементы стропильной конструкции, собранной из металлических элементов. Главное, чтобы металл был качественным и блестящим с такими же крепежными элементами.

В качестве дополнительных деталей интерьера хай-тек следует оставлять на виду вентиляционные трубы и другие инженерные коммуникации, если они смотрятся эстетично.

Нередко при обустройстве мансардных помещений забывают заранее продумать одну немаловажную деталь – это лестница. Это сооружение займет немало места и, безусловно, окажет значительное влияние на формирование общего интерьера жилища. Прежде, чем выбирать способ сооружения лестницы, следует продумать, насколько часто ею будут пользоваться.

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стенуИсточник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансардыИсточник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нееИсточник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышейИсточник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крышеИсточник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространстваИсточник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Расчет кровли

При расчете угла наклона (как минимального уклона, так и оптимального), следует учитывать действие отжимного ветра, тающего снега и воды, сухого и мокрого снега, льда.

Идеальным решением для двускатной кровли считаются средние показатели от 20 до 35 градусов. Нельзя класть шифер под углом менее 20 градусов, для металлочерепицы этот параметр составляет 14 градусов. Профнастил можно располагать при уклоне 12 градусов, а для рулонных материалов подойдут простые ровные плоскости.

Рассчитать лес на строительство кровли нельзя, если не учтены:

• материал;
• климат;
• величина балок.

Мауэрлаты рассчитать легко, так как они кладутся по периметру; для стропил ключевым показателем будет длина. Контробрешетка делается из брусков 20-50 мм толщиной, суммарный метраж равен длине требуемого бруса. Обрешетка рассчитывается с учетом избранного кровельного материала. Формулы, при помощи которых можно посчитать площадь (высчитать квадратные метры) подбираются в соответствии с базовыми геометрическими фигурами. Суммарные показатели всегда включают отверстия для вентиляции, встраиваемые в крышу окна и трубы дымоходов.

Также обращают внимание на:

• плоскости свесов;
• перила и заграждения;
• брандмауэры и так далее.

Спроектировать высоту конька можно с учетом требуемой эстетики, архитектурных особенностей и технических параметров дома. Обычно хватает высоты 3, 4 м, она позволяет организовать вполне приличный чердак или мансарду.

Дом, имеющий в основании прямоугольник или квадрат, обсчитывается очень просто. Допустим, внизу – прямоугольник, а крышу требуется перекрывать рубероидом на 100%. Высоту возьмем 250 см при ширине 9 м у одной стены и 10 м у другой.

Площадь скатов крыши (прямоугольников) вычисляется путем умножения длины на ширину. Другой необходимый параметр вычисляется по теореме Пифагора. Пусть он равен (пример условный) 6 м. Тогда общая площадь составляет (9х6) х2, то есть 108 кв. м. Количество случаев, когда суммарная величина скатов ограничена 40 кв. м, очень мало, и по большей части на жилых домах кровля куда значительнее. По аналогичной схеме рассчитывается и потребность в ЦСП.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

• при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
• чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

• климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
• архитектурное решение;
• конструктивные особенности дома и мансарды;
• кровельный материал.

 для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания. Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Виды стропильных систем

В зависимости от конструктивного решения стропила могут быть наслонными, висячими или комбинированными. При подборе схемы нужно учитывать размеры пролета и наличие внутренних несущих стен.

Устройство стропильной системы двускатной крыши

Наслонная стропильная система

Этот вид конструкций представляет собой стропильные ноги, опирающиеся на наружные и внутренние стены. Балки как бы «наслоняют», при этом в системе отсутствуют горизонтальные распирающие усилия, которые воспринимаются только капитальными опорами.

Вариант простейшей наслонной системы

За счет меньших напряжений «наслонная» система имеет более простую и дешевую конструкцию. Мауэрлат может укладываться как по периметру здания (если стены недостаточно прочные), так и отдельными участками — коротышами по 60-70 см в местах опирания стропил.

Для усиления системы и уменьшения прогибов используются прогоны, подкосы, стойки. Они перераспределяют напряжения, что позволяет уменьшить сечение несущих элементов.

В коньковом узле стропила соединяются внахлест или встык. Дополнительно устанавливаются накладки на болтах или нагелях.

В зданиях, сложенных из бруса или бревен, роль мауэрлата играет верхний венец. В него врубается нижний конец стропил, который дополнительно закрепляется с помощью проволочных скруток или скоб.

Соединение стропильной ноги с мауэрлатом при помощи вырубки и гвоздей

Наслонные системы собираются на высоте по месту. Все элементы монтируются последовательно. Для временной фиксации используются различные приспособления типа подпорок или прикрученной к фасаду доски. Ускоряет сборку укладка прогона (конькового бруса) перед монтажом стропил.

Подвижный способ крепления стропилы и мауэрлата

Преимущества наслонных конструкций — возможность сборки без грузоподъемных механизмов, меньшие усилия в системе и как следствие, применение пиломатериалов небольшого сечения. Недостаток — при пролетах от 6,5 м нужна внутренняя несущая стена.

Висячие стропила

В отличие от наслонной системы этот вид применяется при отсутствии промежуточной капитальной опоры и достаточно большом пролете (от 6 до 14 м). Усилия в нижнем поясе возникают значительные, поэтому вводятся дополнительные элементы — горизонтальные затяжки или ригели, вертикальные бабки с опиранием на затяжку.

Очень часто висячая система сочетает функции перекрытия, то есть нижние балки используются как основа для потолка или пола. При пролетах до 5 м стропила соединяются затяжкой, более 6 м — добавляются усиливающие ригели, свыше 9 —конструкция включает дополнительные наклонные и горизонтальные связи. Отдельный фрагмент крыши из стропил, затяжки и связей называется фермой.

Стропильные ноги, скреплённые ригелем

Крупные секции собираются на земле. Их поднимают на крышу с помощью механизированных устройств и устанавливают на мауэрлат. Предварительно по поверхности стены устраивается подкладка из гидроизоляционных материалов.

Схема шарнирной фермы с подвеской и подкосами

Поскольку ферма — жесткий элемент, крепление к коньковому брусу более сложное, чем при наслонном варианте. Здесь применяется врубка с усилением накладками из дерева или металла.

Иногда обе системы комбинируются. Между фермами, установленными с шагом 3-4 м, монтируются наслонные стропила. Это несколько упрощает и удешевляет строительство.

Преимущества висячих конструкций — высокая несущая способность, возможность перекрывать большие пролеты без промежуточных опор. Недостаток — сложное изготовление и монтаж.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата. Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция

Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

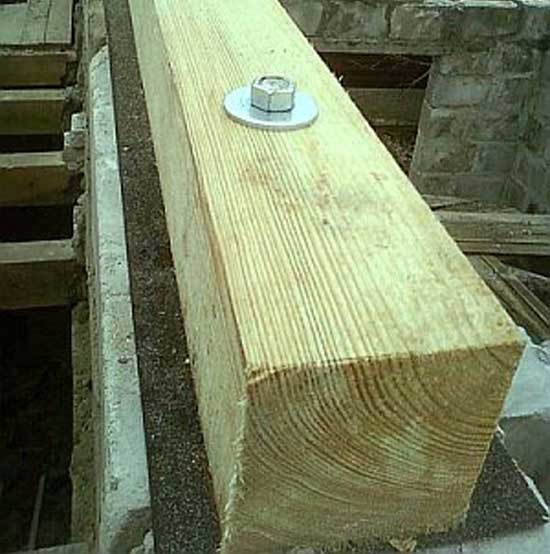

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

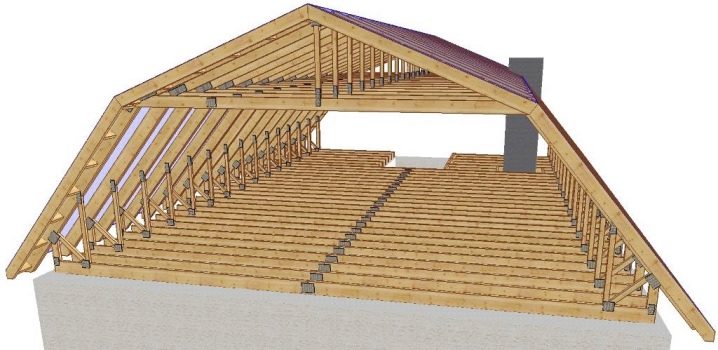

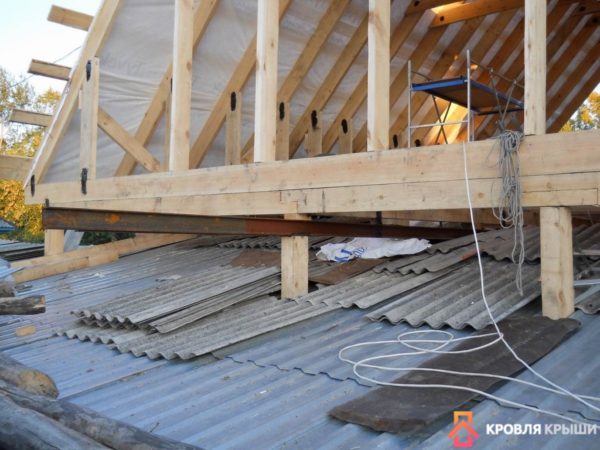

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

• по фронтам здания монтируют П-образные стойки;
• строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
• с ориентиром на шнур устанавливают остальные арки;
• соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

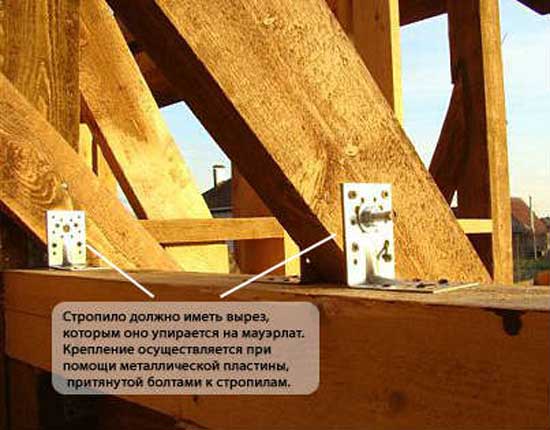

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил

Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

В жилой мансарде важно правильно уложить все слои кровельного пирога: гидро- и пароизоляцию, теплоизоляционные материалы. Расчет потенциальных тепловых потерь поможет выбрать соответствующий утеплитель и его толщину

Стены мансарды собирают на вертикальные стойки. С обеих сторон их обшивают листовым материалом, скажем, гипсокартоном, а между ними укладывают утеплитель.

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также , как правильно выполнить крепежные узлы.
