Двухтрубная система отопления

Особенность схемы горизонтальной прокладки труб

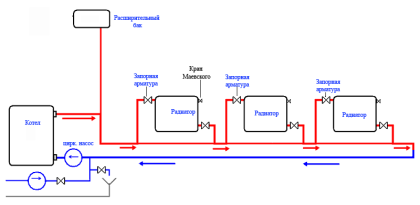

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Особенности монтажа

2-х трубная разводка трубопроводов предполагает использование универсального и специализированного инструмента, перечень которого обусловлен материалом труб, а также способом их крепления на опорных поверхностях.

Диаметр трубопроводов

Планируя установку системы своими руками, необходимо выбирать оптимальный диаметр труб. Чтобы не столкнуться с падением рабочего давления в магистрали, не рекомендуется увеличивать ее диаметр, пытаясь поднять теплоотдачу.

Запорная арматура

При монтаже трубопровода горизонтальной либо вертикальной двухтрубной системы на входе и выходе радиаторной батареи устанавливают поворотные краны или вентили, позволяющие не только регулировать количество прокачиваемого теплоносителя, но и при необходимости производить замену или демонтаж отопительного прибора без отключения теплоснабжения остальных потребителей.

Наличие перекрывных вентилей или кранов позволяет своими руками заменить батарею отопления без прикладывания особых усилий или использования специального инструмента. Также следует предусмотреть установку на радиаторах клапанов для стравливания избыточного воздуха.

Как выглядит оптимальная система отопления для частного дома

Предусмотреть все технические нюансы и технологические параметры автономного отопления необходимо на стадии проекта

Отдавая предпочтение той или иной схеме важно, что бы будущее отопление отвечало соответствующим параметрам и бытовым потребностям

Не бывает хорошей или плохой разводки. В каждом отдельном случае эффективность отопления зависит от правильности подключения и грамотно составленного проекта. На практике нередко владельцы жилых домов сталкиваются с ситуацией, когда в результате разработки проекта и последующего монтажа трубопровода  возникает тупиковая система отопления. В них теплоноситель, поступающий в радиатор, вынужден сталкиваться с остывшим, встречным потоком, отработанного теплоносителя. Такой вид подключения используется для двухтрубных систем с горизонталь расположением трубопровода. Сказать, что такое отопление не выгодно и малоэффективно, нельзя. Большей популярностью пользуется двухтрубная горизонтальная схема отопления с нижней разводкой с попутным движением теплоносителя.

Существуют два вида схем движения теплоносителя: попутная и тупиковая. В предлагаемой таблице можно увидеть сравнительные параметры обоих вариантов движения теплоносителя

Критерии оценки	Схема движения теплоносителя
Попутная	Тупиковая
Гидравлика и балансировка: тепловая мощность/типоразмеры отопительных приборов одинаковые	1. Гидравлический расчет снижения давления в любом контуре 2. Система имеет гидравлическую увязку без применения дополнительной запорной арматуры	1. Гидравлический расчет снижения давления в каждом контуре 2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах
тепловая мощность системы/типоразмеры фасонных элементов и отопительных приборов разные	1. Гидравлический расчет снижения давления в каждом контуре 2. Необходимость увязки контура между собой, используя настроенные термостатические клапаны на отопительных приборах
II. Длина трубопроводов	Большая	Минимальная
III. Монтаж	Труднее Типоразмеры фасонных частей имеют различия, диаметры одинаковых участков разные	Легче Все диаметры, типоразмеры  фасонных участков одинаковы
IV. Точки «равного давления»	присутствуют	отсутствуют

Обязательно прочтите: что эффективнее, однотрубная или двухтрубная система отопления?

Монтаж двухтрубной системы отопления горизонтального типа в основном используется для обогрева одноэтажных жилых домов, когда стоит задача присоединить большое количество радиаторов. Подключение батарей предполагает два варианта:

• лучевой;
• последовательный.

Вариант с лучевым подключением обогревательных приборов называется еще радиальный. Для последовательного подключения используется обычная пара трубопроводов. И первый, и второй тип подключения имеют свои преимущества. В радиальном подключении нет необходимости устанавливать дроссели, контролирующие работу радиаторов близко расположенных к котлу.  Температура во всех радиаторах одинакова. Такой тип очень удобен для частных, одноэтажных домов.

Хороша система отопления с последовательным подключением. Существенно экономится расходный материал.

Хорошая работа отопления в частном доме зависит от многих факторов, начиная с грамотного выбора типа и разновидности отопления, заканчивая правильно составленным проектом. Гидравлические расчеты, которые являются неотъемлемой составной частью проекта — работа квалифицированного специалиста. Регулировка двухтрубной системы отопления осуществляется до начала отопительного сезона, когда есть время на устранения технических неполадок и несоответствий.

Виды двухтрубного отопления

Данного рода отопление может делиться по типу схемы и по типу разводки. Рассмотрим вкратце каждую классификацию.

Схема – вертикально или горизонтально?

Систему можно поделить на вертикальную и горизонтальную, что зависит от расположения соединяющих труб.

1. Горизонтальные двухтрубные системы оборудуются зачастую в одноэтажных домах, имеющих немалую протяженность. Это крайне удобно для каркасно-панельных объектов, в местах, где стояки желательно устанавливать в коридорах либо же на лестничных площадках.

А особенностью вертикальной системы считается то, что все ее детали будут крепиться к стояку в вертикальном положении. Она стоит на порядок дороже, зато во время эксплуатации никакие воздушные пробки образовываться не будут. Применяется преимущественно в домах с несколькими этажами, поскольку каждый из них (этажей) будет отдельно крепиться к стояку.

Обе разновидности контура отличаются повышенной устойчивостью гидравлики и тепла. Но во втором случае вы должны будете отбалансировать вертикальные стояки, а в первом – петли.

Какая бывает разводка?

Разводка двухтрубных систем может быть следующих типов.

1. Нижняя. Здесь горячий трубопровод будет прокладываться в подвале, цоколе либо же под половым покрытием. Обратная же магистраль, возвращающая воду в котел, будет размещаться еще ниже. При таком типа разводки в контур необходимо включить верхнюю воздушную линию, посредством котором лишний воздух будет выводиться из системы. Более того, котел должен быть углублен, дабы стимулировалась циркуляция теплоносителя. Дело в том, что радиаторы должны размещаться выше самого котла.
2. В случае с верхней разводкой разводящая магистраль устанавливается сверху, более того, в наивысшей точке системы должен размещаться расширительный бачок (зачастую эта точка – чердак дома, предварительно утепленный).

Важно! Система верхней разводки не подходит для одноэтажных зданий, имеющих плоскую крышу. Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы

При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам

Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы. При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам.

Виды направления движения теплоносителя

Также стоит отметить еще одну классификацию, которая основывается на то, в каком направлении будет двигаться теплоноситель по системе. Таким образом, у нас получается следующее.

1. Тупиковая система, при которой подающий и обратный трубопроводы направлены в разные стороны.

Прямоточная двухтрубная система отопления, при которой движение в обеих магистралях направлено в одну сторону.

Помимо того, в системе может быть встроен специальный насос, предназначенный для стимуляции движения теплоносителя, это иногда еще называют принудительной циркуляцией. Также такое движение может вызываться разницей в температурах и уклоном магистрали, следовательно, такой тип циркуляции можно считать естественным.

Отметим, что для пущей продуктивности отопительной конструкции следует все установить такой насос, притом еще на начальных этапах установки. Естественная же циркуляция больше подходит для зданий, имеющих всего один этаж.

Важно! Если планируется горизонтальная система, а циркуляция будет естественной, то уклон магистралей должен направляться непосредственно в сторону отопительного котла

Элементы и принцип функционирования системы

Однотрубная система, которую также именуют Ленинградкой. представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.

Основные элементы системы отопления

Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).

Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:

• воздухоотводчик;
• предохранительный клапан;
• манометр и термометр (могут быть объединены в едином корпусе).

В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.

Манометр и термометр в одном корпусе

Группа безопасности. Фото

Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.

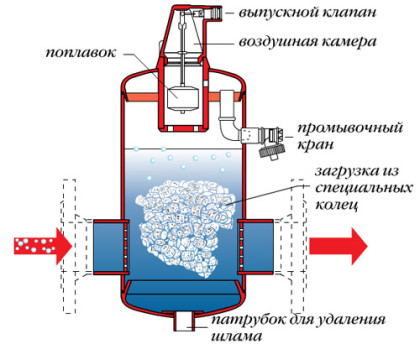

Сепаратор воздуха — аналог клапана Маевского

Отдельно о насосе и его выборе

В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра.

В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.

Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).

Мощность (кВт) = Расход (л/мин)

Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.

где L – длина циркуляционного кольца.

То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.

Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя

В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.

Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.

В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.

Алгоритм установки двухтрубной системы

Провести монтаж двухтрубной системы может каждый. Главное знать порядок действий и иметь при себе все необходимое оборудование.

Неважно, какая выбрана двухтрубная система отопления частного дома схема с верхней либо с нижней разводкой, для ее монтажа могут потребоваться такие инструменты:

1. молоток;
2. сварочный аппарат;
3. дрель;
4. шуруповерт;
5. газовый и разводной ключи;
6. отвес и уровень.

Когда вариант установки выбран, следует провести ряд расчетов, составить уточненную схему системы.

Как правило, монтаж отопления двухтрубной системы не отличается сложностью и состоит из этапов:

• Установка котла отопления. Лучше всего его размещать в отдельном небольшом по площади помещении, где есть вентиляционная система. Пол и стены выбранной комнаты следует покрыть материалами с огнеупорными свойствами. Котел должен находиться в месте легкодоступном и не прилегать к стене.
• Установка насоса, распределительного коллектора. Естественно, если они предусмотрены в схеме. О монтаже тепловых насосов можно прочитать здесь .
• Подводка трубопровода. Трубы должны проходить от теплового котла к батареям. Конструкцию можно провести через стену. Для этого делаются в стене небольшие отверстия.
• Подключение батареи. Каждый радиатор должен иметь нижнюю и верхнюю трубы. Обогревательные конструкции вешаются на специальные кронштейны. Как правило, батареи располагают под окнами. Причем надо соблюдать расстояние от пола (10 см) и других радиаторов (10 см). Между обогревателем и стеной надо выдержать 2-5 см. На входе, выходе батареи устанавливается запорная и регулирующая арматура. Монтируют также термодатчики для поддержки оптимального уровня температуры.
• Опрессовка оборудования. После того, как монтаж завершен, проводится балансировка двухтрубной системы отопления или, проще говоря, ее настройка. В противном случае обогрев дома будет неравномерным. В одних комнатах, батареи в которых расположены ближе к котлу, будет тепло, а в других – более холодно. Настройка проводится двумя методами: приблизительная балансировка по уровню температуры, по расчетному расходу воды при помощи электронного расходомера.
