Труба для буржуйки через стену своими руками

Модель длительного горения

У буржуйки длительного горения очень большой плюс: необязательно часто подкладывать дрова в топку, и это является заслугой пиролизного процесса. Топливо, горящее в верхнем отсеке, заменено тлением, и выгорает оно свыше двух суток. Через 20 минут после начала горения, когда топливо полностью охватывается пламенем, отверстие перекрывается, и кислорода подается самый минимум. Дрова едва тлеют и превращаются в газ. Газы из топки собираются в камере розжига и, догорая, выделяют большое количество тепла.

При монтаже буржуйки надо найти соответствующее место для неё

При решении изготовить котел самостоятельно, необходимо найти помещение, где это будет происходить. Должен быть доступ к электричеству, достаточно места, хорошая звукоизоляция. В качестве основы для печки подойдет 200-литровая бочка из чугуна или стали без ржавчины и механических повреждений. Пошаговое руководство к монтажу буржуйки:

1. Ко дну нужно приварить 4 ножки.
2. Вырезать из стали круг чуть меньше диаметра бочки, посередине сделать отверстие для трубы диаметром 10 см. Приварить трубу, которая должна выступать над бочкой.
3. На другую сторону круга приварить крестообразный швеллер, который впоследствии будет придавливать топливо.
4. Вырезать еще один круг из стального листа, в сделанное в нем отверстие вставить трубу от прижимного круга, труба должна проходить свободно.
5. В нижней части бочки сделать небольшое отверстие для выгребания золы. К ней нужно приварить дверцы.
6. ​ В верхней части прорезать отверстие 15 см и сделать дымоходную трубу.

Принцип работы заключается в том, что сверху засыпается топливо, ставится прижимной круг, закрывается крышка. Когда пламя станет ярким, воздухоподводящая заслонка закрывается на много часов. Разжигают печь длительного горения, бросив сверху горящую бумагу или бересту.

Оригинальная печь длительного горения буржуйка:

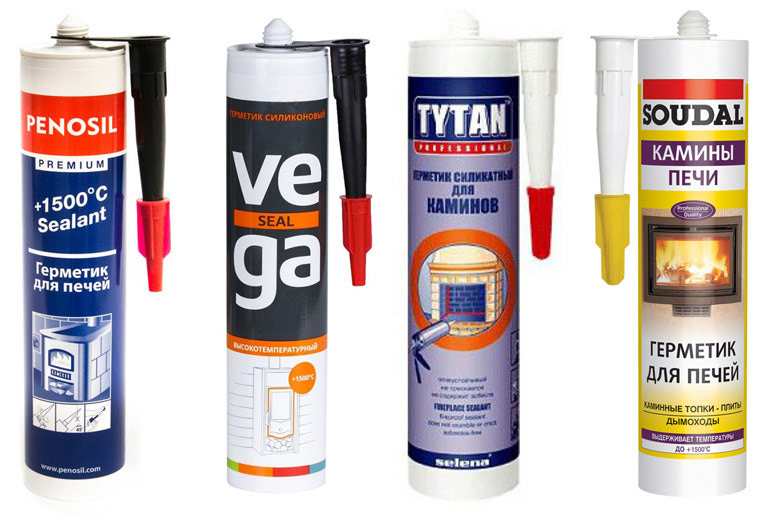

Советы, как выбирать

Отопительное оборудование и дымоходы – очень важная и небезопасная часть инженерного хозяйства дома. От их исправности зависит жизнь и здоровье жильцов. Поэтому экономить на термостойких герметиках не стоит. Лучше всего покупать материалы от известных брендов и в крупных магазинах с чеком.

Силикон дорог, его иногда подделывают. Если приобретены несколько флаконов, то можно выдавить из одного немного полимера, дождаться отверждения и поджечь. Силикон загорается тяжело, будет выделять смесь черной и белой сажи (углеводороды и оксид кремния). Подделка (чаще всего используют акриловые полимеры и ПВХ) будет гореть с выделением черной сажи.

Стоит еще упомянуть о том, что термостойкие герметики для печей и дымоходов продаются в тубах под строительный пистолет. Если продавцы будут советовать полимер в обычных тюбиках – знайте, что чаще всего это уплотнитель для автомобилей, он содержит кислоту и совершенно не подходит для отопительного оборудования и дымоходов, поэтому перед покупкой внимательно прочтите надписи на упаковке.

При выборе обязательно следует прочитать этикетку. Рабочая температура должна соответствовать условиям эксплуатации, это самый главный критерий выбора термостойкого герметика для дымохода. Герметик должен быть с нейтральной, а не с кислой реакцией.

Примерная цена

Ниже приведена информация о том, сколько стоят самые распространенные марки термостойких полимеров. Силиконовые полимеры значительно дешевле силикатных.

Изготовление печи для гаража из старых колесных дисков

Этот способ довольно популярен у автомобилистов, так как старые ненужные диски от колес можно найти на любой автобазе или в гаражном кооперативе. Несомненным плюсом таких конструкций является большая толщина металла у автомобильных дисков, подобная конструкция долго не будет прогорать и прослужит своему владельцу многие годы.

Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:

Материалы

В работу пойдут только диски солидных диаметров, к примеру, от грузовиков или специальной техники с большими колесами – тракторов, грейдеров и т.д. Как сварить печь для гаража из колесных дисков и что для этого нужно из материалов:

• Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
• Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
• Петли для дверцы.
• Болты и гайки.
• Листы металла толщиной 4 – 5 миллиметра.
• Два круга, диаметром с край обода диска (для дна и крыши).
• Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
• Круглая решетка колосника.

Инструменты

Инструменты для создания печки из дисков применяются практически такие же, как и при создании печи из трубы, но есть и отличия. Список того, что понадобится при сборке:

• Электросварочный аппарат;
• Газовый резак (при наличии), но можно обойтись и без него;
• Угловая шлифовальная машинка или болгарка;
• Электрическая дрель;
• Ручная ножовка по металлу;
• Молоток или кувалда;
• Набор напильников;
• Плоскогубцы или пассатижи;
• Разметочный инструмент – линейка, керн, маркер;
• Строительный уровень;
• Рулетка;
• Кисть малярная.

Схемы изготовления

Печь в гараж своими руками из железа, изготовленная из колесных дисков, и различные варианты ее конструкции представлены на схеме:

Порядок сборки

Вертикальная печь из старых колесных дисковможет работать по принципу печи булерьян или печки длительного сгорания древесного топлива. Только самодельный вариант выйдет для владельца намного дешевле. Печь своими руками из металла для гаража – это хорошая экономия.

Для этого пространство печи разделяется на две камеры, патрубок дымохода выходит из второй, а само горение происходит в первой камере. Можно изготовить и простую однокамерную печь, по типу печи из трубы или газового баллона, но расход сжигаемой древесины у нее будет гораздо выше.

1. Сначала вырезаются внутренние части дисков, то есть обода с отверстиями, с помощью которых колесо автомобиля крепится к ступице. В этой работе лучше всего пользоваться газовым резаком, но за неимением его, можно сделать эту работу и с помощью угловой шлифовальной машины или болгарки. Правда, работа будет кропотливой и долгой, так как работать придется с внутренними стальными поверхностями большой толщины.
2. Затем производится установка колосниковой решетки с помощью сварки на стыке дисков. Если печь будет состоять из трех частей, то решетка наваривается между первым и вторым диском снизу.
3. После основной части работы, фиксируются нижняя и верхняя крышки. В верхней части вырезается отверстие под патрубок дымохода, затем он приваривается к нему. Делать это нужно со стороны, противоположной основной топке, иначе эффекта булерьяна не получится.
4. На нижнем диске устанавливаются ножки-стойки. В центре вырезается топочная дверца, затем она крепится с помощью петель и защелки. В нижнем диске прорезается отверстие для поступления воздуха в топку и удаления золы, его крышка вырезается из куска толстого металла и фиксируется с помощью болтов.
5. После этого свариваются друг с другом сами диски. Работу следует проводить с особой тщательностью и хорошо проваривать швы, во избежание поступления угарного газа в отапливаемое помещение. Заключительным этапом основной части станет установка перегородки посередине, для достижения эффекта длительного горения топлива.
6. Печь из дисков практически готова, остается приварить декоративные элементы, ручки или окрасить печку термостойкой краской. Не стоит забывать про пробную растопку и проверку сварных швов на герметичность, выполнять эту процедуру следует только на открытом воздухе.

Монтаж дымохода своими руками

Мало кто согласится нанимать рабочих, чтобы установить трубу для буржуйки. В этом деле все специалисты, но редко кто задумывается, что конструкция должна быть герметичной, пожаробезопасной и главное, с хорошей тягой, чтобы не задыхаться от угарных газов. Мало кому известно как сделать правильный дымоход для буржуйки. В связи с этим при изготовлении и монтаже дымохода для буржуйки своими руками следует придерживаться 5 основных правил:

1. соблюдение противопожарной безопасности. Все места примыкания или соприкасания дымохода с другими поверхностями, обработать огнеупорными смесями и установить противопожарную изоляцию;
2. собрать трубу из 2-х или 3-х частей, а не цельнометаллическую. Это делается на случай прогорания или демонтажа для облегчения замены устаревших элементов;
3. при выводе через стену произвести точные замеры и заказать угловые элементы в профессиональном сервисе. Такие элемента самостоятельно изготовить невозможно. Поэтому лучше не рисковать;
4. выводить прямую трубу через потолок. Такая конструкция наиболее применима к гаражу или мастерской, где практически отсутствует чердачное помещение;
5. дымоход крепить только при помощи хомутов, никаких сварных соединений, так как в дымоходе постоянно меняется температура и происходит расширение и сужение металла, от чего сварное соединение может лопнуть, особенно в сильные холода.

Подготовив чертеж с учетом расчета дымохода для буржуйки, заготавливаем комплектующие. Здесь понадобится:

• трубы металлические, желательно толстостенные, необходимой длины, диаметром согласно печному отверстию или расчетам;
• тройник с заглушкой, которая ставится на свободное ответвление и выполняет функцию ревизии;
• колпак, устанавливаемый на конце дымохода;
• герметик жаропрочный, асбестовый шнур и лист для теплоизоляции;
• битум и песочница.

Для самостоятельного монтажа выбирается самый простой выход дымохода, без колен и изгибов прямой выход через крышу.

Сборку конструкции ведут с двух сторон, главное не промахнуться в отверстиях, поэтому начинают именно с них. Соединение частей трубы должно находиться в 30 см от места прохождения через перекрытия, лучше это сделать на чердаке, чтобы в случае плохого примыкания дым не попал в помещение.

Снизу начинаем с печи. Первый участок около полу метра лучше всего сделать из чугунного отрезка или толстостенной трубы, так как это самое высокотемпературное место подверженное быстрому прогоранию. Далее устанавливаем отрезок, выходящий наружу, предварительно вырезав отверстие в перекрытии.

Обустраивая проходы в потолке, стене и крыше, необходимо не забывать, что труба практически по всей длине нагревается. Поэтому в деревянных перегородках устанавливаются песочницы, выполненные под заказ по диаметру дымохода и заполняемые огнеупорным материалом. Подобный элемент можно сделать самостоятельно. В перекрытии вырезается отверстие на 15-20 см больше диаметра трубы. К внутренней стороне крепится лист асбеста, поверх него лист нержавеющей стали с готовым проходным стаканом под дымоход. После установки трубы в перекрытии, участок находящийся вокруг нее полностью засыпается огнеупорным материалом.

Далее опускаем дымоход через кровлю. Для этого берем кусок жести с проделанным в нем отверстием на 3-4 см большего диаметра, обустраиваем на поверхности кровли и через него опускаем трубу до места соединения. Места сопряжения кровельного покрытия и жести обильно промазываем битумом, а возле трубы проходим жаростойким герметиком. Эти меры необходимы для предохранения от попадания атмосферных осадков внутрь помещения.

На наружный конец дымохода надевается колпак, предохраняющий от попадания осадков и выполняющий роль дефлектора и искрогасителя. Высота трубы должна быть выше уровня конька на 10 и более сантиметров. Во всех местах прохождения через препятствия дымоход должен иметь теплоизоляционную прослойку.

Дымоход готов, но прежде чем его окончательно закрепить, необходимо затопить буржуйку и проверить герметичность и тягу. В случае отсутствия одного из них, необходимо устранять причину, а уж потом фиксировать трубу. Если наружная часть дымохода получилась очень высокой, необходимо установить проволочные растяжки, надежно закрепив, чтобы при сильном ветре или сходе снега с крыши труба не сломалась. Вопрос, как сделать дымоход для буржуйки закрыт.

Какой лучше выбрать

Выбор дымохода регламентируется несколькими факторами, которые влияют на установку и эксплуатацию системы отопления.

Факторы:

• тип буржуйки;
• объем печного отдела;
• способ присоединения к конструкции;
• расположение в помещении;
• необходимость переноски печки;
• материал дымохода;
• требования к конструкции труб.

Фактически дымоход выбирается уже под конкретный тип печки, а не наоборот. В противоположном случае работа отопительной системы будет неправильной. Особенно это относится к требованию по минимальному диаметру трубы.

https://youtube.com/watch?v=GZSBTiboI3I

Виды и материалы для изготовления

Для собственноручного сооружения печей подобного плана нет необходимости в закупке специализированных деталей или изготовлении отдельных частиц. Порой для работы подойдут даже подручные материалы, которые можно купить по весьма низкой стоимости или даже получить бесплатно. Но абсолютно обоснованными являются некоторые требования к металлам и кирпичной продукции, используемой для возведения конструкции.

Ознакомимся подробнее со всеми разновидностями конструкций и тонкостями изготовления тех или иных моделей.

Печь-буржуйка

Пожалуй, самый распространенный вариант гаражной печи – буржуйка. Такие модели были популярны в начале XX века и, являясь легкими в использовании и весьма практичными, смогли практически заменить камины. Буржуйки были популярны в домах и квартирах вплоть до появления центрального отопления, а после стали использоваться лишь при необходимости.

Буржуйка является весьма экономичным изделием, поскольку для ее изготовления не требуется каких-либо больших затрат. Для изготовления можно использовать, например, пропановые баллоны или крупные трубы из железа с плотными стенками, которые должны обладать немалой прочностью.

Вполне подойдут и железные бочки, но их выбору следует уделить особое внимание. Бочка не должна быть слишком крупной, поскольку печка со слишком крупными габаритами будет громоздкой и не совсем практичной, но должна иметь довольно толстые стенки – от 2 до 5 мм. Существуют виды буржуек с водяным контуром, которые немного отличаются от классических моделей

Нагрев данного сооружения осуществляется за счет увеличения температуры воды, а также испарения ее некоторого количества, поэтому стенки дольше остаются горячими и гораздо большее время излучают тепло, отапливая помещение

Существуют виды буржуек с водяным контуром, которые немного отличаются от классических моделей. Нагрев данного сооружения осуществляется за счет увеличения температуры воды, а также испарения ее некоторого количества, поэтому стенки дольше остаются горячими и гораздо большее время излучают тепло, отапливая помещение.

В длительности распространения тепла и заключается главное преимущество данной модели, поскольку распространения и поддержания тепла может хватить даже для отопления небольшого дачного домика. Что касается небольшого гаражного помещения, для тех, кто большую часть времени проводит за работой с автомобилем, это отличный вариант отопительной конструкции.

Конструкции из кирпича

Помимо компактных и легких в эксплуатации буржуек, существует так же вариант кирпичных конструкций, который обладает рядом как преимуществ, так и недостатков.

Данная модель гораздо дольше сохраняет тепло, поскольку ей нужно более длительное время для остывания. Такая теплоемкость обеспечивается как за счет терморегуляторных свойств кирпича, так и за счет довольно большого веса конструкции в целом.

Для кирпичной модели обязательно наличие заслонки, которую так же называют поддувалом, благодаря которой можно регулировать температуру в помещении. Главное – научиться пользоваться такими функциями данной модели, поскольку неправильное использование заслонки может даже навредить здоровью.

При самостоятельном изготовлении печи из кирпича можно неплохо сэкономить, поскольку материал довольно недорогой, а процесс не столь трудоемкий, чтобы вмешивать в него стороннюю рабочую силу. Главное – рассчитать необходимое количество кирпича и цемента, а также закупить необходимые чугунные детали.

Сила обогрева напрямую зависит от размеров топки, поэтому в зависимости от функциональных особенностей самого помещения можно сделать подходящий размер отопительной конструкции с соответствующей мощностью.

Но, к сожалению, данное изделие обладает и некоторыми недостатками, которые могут слегка омрачить процесс использования печи.

Остывает такая конструкция долго, но и нагревается в течение довольно длительного времени, поэтому с быстрым прогревом помещения могут возникнуть некоторые проблемы. Кроме того, чтобы поддерживать определенную температуру в помещении, необходимо растапливать печь ежедневно.

Голосование: какая современная печь-буржуйка самая лучшая?

Что бы вы выбрали из современных печей-буржуек или посоветовали бы приобрести?

Brunner IRON DOG

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Располагать выход трубы над крышей следует согласно определенным правилам:

1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход).

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

• отверстие должно быть больше самой трубы дымохода;
• между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение

Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

Рекомендации по монтажу

Перед заготовкой материалов сделайте чертеж дымохода и проставьте размеры всех участков – так легче подобрать трубы нужной длины. Не забудьте о крепеже – кронштейнах и хомутах, а также купите уплотнительные средства для стыков – печной герметик и асбестовый шнур.

Как правильно делаются приставные дымоходы буржуек:

1. Начните с пробивки (прорезки) сквозного отверстия. В кирпичной стене его диаметр равен наружному размеру утепленной трубы. В деревянной вырезается квадратный проем, чьи габариты на 760 мм больше живого сечения канала (38 см в каждую сторону).
2. Смонтируйте вертикальный участок, установив тройник и сборник конденсата напротив готового отверстия. Стеновые кронштейны и хомуты крепления ставятся с шагом 1,5—2 м, стыки обрабатываются герметиком.
3. Установите печь на расстоянии не менее 50 см от горючих конструкций и подключите горизонтальный участок из одностенной трубы. Ее тоже отодвиньте от сгораемых поверхностей на 500 мм или защитите дерево листом железа, плитой минерита и так далее.
4. Соедините внутренний участок с наружным. В стене из кирпича труба пропускается через стальную гильзу с уплотнением, в деревянной обрамляется кровельным железом с каменной ватой внутри. Не допускайте, чтобы стык оказался в толще стены.

Прокладка внутреннего дымохода через перекрытие выполняется аналогичным образом. Разница в том, что конденсатосборник располагается внутри помещения, а проход через крышу герметизируется с помощью специальной дымоходной накладки (мастер – флеш).

Специфика работы буржуек с низким КПД позволяет уменьшить до 3,5—4 м общую высоту трубы, выводимой над плоской кровлей одноэтажного гаража. Зона ветрового подпора отсутствует, поскольку нет конька и скатов, а нагрев отходящих газов до высокой температуры создает достаточную естественную тягу. Как это реализовано в гараже, смотрите на видео:

В заключение – как повысить КПД печи

Дымоход, сделанный с умом, позволяет повысить эффективность любой буржуйки. Существует несколько способов отнять тепло раскаленных продуктов горения и уменьшить нагрев трубы:

• самый простой – организовать обдув открытого участка одностенной трубы вентилятором;
• превратить горизонтальный участок газохода в наклонный и проложить его вдоль всего помещения;
• сварить воздушный теплообменник, подключить к нему турбину и установить на дымоход;
• изготовить водонагреватель самоварного типа и смонтировать радиаторное отопление.

Последний способ позволяет решить основную проблему подобных печей – устроить обогрев соседнего помещения

Здесь важно обеспечить постоянное движение воды через теплообменник с помощью циркуляционного насоса, иначе теплоноситель может закипеть.
