Дымоход для газового котла в частном доме: 4 вида

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Выбор дымохода для газового котла

Применяется много способов устройства дымоходов с использованием различных материалов.

Дымоходы кирпичные

Кладка дымохода из кирпича — трудоёмкий и сложный процесс, требующий определённых навыков. В результате получается канал квадратной или прямоугольной формы. Его недостаток заключается в том, что он не соответствует условиям движения газов. Они перемещаются, закручиваясь по спирали, в результате чего в углах образуются застойные зоны. В этих местах происходит усиленная конденсация и образуются отложения сажи. Кроме того, внешняя часть дымовой трубы подвергается разрушению под воздействием атмосферных явлений.

Традиционный кирпичный дымоход плохо подходит для газовых котлов, потому что не обеспечивает оптимальный режим движения газов

Ситуация исправляется установкой внутрь кирпичного дымохода вкладыша из круглой трубы. Он может быть изготовлен из специального пластика, керамики, стали или асбеста. Изготовление ревизии в этом случае обязательно. Установка вкладыша называется гильзованием.

Кирпичный дымоход нужно утеплить на внешнем участке над кровлей.

Дымоход будет служить дольше, если сделать его гильзование

Видео: гильзование дымохода

https://youtube.com/watch?v=K16JoX_5rn0

Дымоходы металлические

Использование металла для системы удаления продуктов горения — весьма распространённое явление. Преимущество такого материала состоит в простоте монтажа и долговечности, особенно, если это нержавеющая сталь. Внутренняя поверхность металлической трубы имеет гладкую поверхность, что способствует стеканию конденсата и пониженному сажеобразованию. Особенно это эффективно именно на газовых тепловых агрегатах, поскольку температура выходящих газов не превышает 150 oC. По этой же причине не происходит быстрого прогорания стенок труб.

С помощью металлической трубы можно сделать дымоход с любой допустимой конфигурацией

Керамические трубы для дымоходов

Глина — самый древний строительный материал. В настоящее время сфера её применения значительно расширилась. Одним из способов использования являются керамические дымоходы. Они изготавливаются в виде отдельных секций длиной 50–100 сантиметров, на торцах которых устроены желоба и выступы для точного соединения элементов. Монтаж производится с применением керамзитобетонных блоков специальной формы, которые являются каркасом хрупкого дымохода.

Керамические дымоходы необходимо обложить специальными керамзитобетонными блоками, чтобы защитить его от механического воздействия

При монтаже производится одновременное утепление трубы базальтовой ватой и армирование сооружения через специальные проёмы в блоках.

Особенностью керамических дымоходов является их обязательная установка в строго вертикальном положении. Поэтому они устанавливаются на отдельном фундаменте и в месте, обеспечивающем проводку дымохода без пересечения с несущими конструкциями дома. Повороты и изгибы дымовой трубы из керамики не допускаются.

Асбестоцементные дымоходы

Следует отметить, что устойчивые к нагреву трубы из этого материала не производятся. Предел термостойкости асбестовых труб составляет 300 oC, поэтому они вполне подходят именно для газовых отопительных агрегатов. Недостатки труб из такого материала состоят в том, что в них невозможно устроить смотровое окошко, а устанавливаться они должны строго вертикально. Соединение производится муфтами с уплотнением резьбы асбестовым шнуром. Считается, что из трубы в процессе эксплуатации выделяются мелкодисперсные волокна асбеста, наносящие вред организму человека.

Внутренняя поверхность асбестовой трубы шероховатая, что способствует повышенному образованию сажи на стенках. Установка асбестовой трубы на дымоход производится с опорой на отдельный фундамент.

Применение асбестовых труб для устройства дымоходов в газовых котлах вполне допустимо, т. к. температура газов на выходе из котла значительно меньше 300 градусов

При выборе дымохода для газовой трубы ограничений по материалу практически не существует. Основным критерием является стоимость самой покупки и сложность выполнения работ.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров

В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

• первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
• диаметр внутри конструкции зависит от разновидности газового оборудования;
• при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
• для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

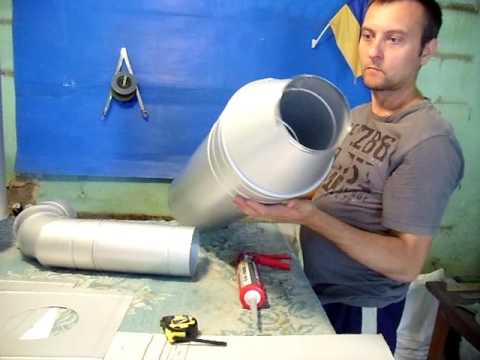

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

• труба состоит из отдельных элементов, которые соединены специальной мастикой;
• утеплитель выполняется из минеральной ваты;
• кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

• повышение производительности системы отопления;
• полная безопасность;
• если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
• для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу.

Для вывода отработанных газов используют такие виды труб:

• гофрированная труба — легко монтируется, гибкость материала позволяет вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
• труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
• коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.


Рекомендации для установки газовой колонки.

Основные требования к монтажу дымоотводных труб для газовых колонок:

• эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
• тяга внутри системы дымоотвода должна быть постоянной;
• материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
• наружный участок дымоотвода должен иметь вертикальное расположение;
• конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
• вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
• дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
• категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.

Требования к дымоходам и правила установки

Монтаж дымохода и вентиляции для газового котла происходит при соблюдении норм установки дымохода СНиП 2.04.05, при этом учитываются рекомендации производителя:

• Размер канала выбирается таким же, как у раструба котла или чуть больше..Высота трубы – не менее 5 метров.
• В комнатах с традиционной вытяжкой, возмещение удаляемого воздуха производится за счет поступления его с улицы и частично из других смежных помещений.
• Дымоотвод делается из негорючего материала.

После ввода в работу газового котла или, иного оборудования с дымоотводной трубой, составляется акт проверки дымоходов.

Меры предосторожности и советы по эксплуатации газовых котлов

Самая опасная ситуация наступает при затухании всех горелок, в том числе запальника. Это может привести к скоплению газа в помещении и его взрыву. Причинами возникновения такой ситуации могут быть:

1. Падение давления в газовой магистрали или кратковременное прекращение подачи топлива.
2. Отсутствие тяги в дымоходе.
3. Прекращение подачи питающего напряжения.
4. Затухание запальника.

Первое действие при возникновении одной из перечисленных ситуаций — немедленное прекращение подачи газа вручную. В современных газовых котлах имеется встроенная система безопасности, состоящая из обязательного набора датчиков:

• датчик наличия пламени;
• устройство контроля тяги;
• прибор блокировки подачи газа при кратковременном падении давления в сети;
• устройство, отключающее котёл при исчезновении напряжения в сети управления котлом;
• прибор для отключения котла при величине расхода топлива ниже установленных норм.

Такой комплект контрольного оборудования обязателен для каждого котла. При возникновении любого из перечисленных обстоятельств в первую очередь нужно прекратить подачу газа и проветрить помещение. Только после этого можно пользоваться электрическими приборами, способными создать искру. В определённом месте нужно держать наготове светодиодный фонарик для безопасного перемещения по дому.

Устройство дымохода для турбокотла

Коаксиальный газоходный канал – это двустенная конструкция «труба в трубе», выполняющая одновременно 2 функции: вывод дыма наружу и забор воздуха на горение с улицы. Горячие газы движутся по внутреннему каналу, воздушный поток идет навстречу по внешнему (между двумя стенками).

Важный момент. Принудительное движение продуктов горения и воздуха обеспечивает вентилятор газового котла, естественная тяга здесь не работает. В то же время коаксиальный дымоход нельзя подключать к турбированным агрегатам на других видах топлива – дровяным, пеллетным или дизельным.

На схеме изображен вертикальный вариант дымохода, но чаще его устанавливают горизонтально

Дымоходная система 2 в 1 «воздух/продукты сжигания» дает такие преимущества:

1. Раскаленные газы отдают часть тепла воздушному потоку, процесс горения улучшается, эффективность теплогенератора повышается.
2. Коаксиальная труба выводится наружу горизонтально, кратчайшим путем через отверстие во внешней стене. В отдельных случаях возможен вертикальный монтаж.
3. Благодаря двустенной конструкции газохода турбокотел либо колонку можно установить практически в любом помещении без традиционного дымового канала – кухне загородного коттеджа, гараже, подвале и даже в бане. Комната должна соответствовать требованиям к газовым котельным.
4. Хозяину не нужно заботиться о дополнительном притоке воздуха, нужного для горения. Хотя общеобменную вентиляцию делать все равно придется.

Недостаток дымоходной системы – обмерзание оголовка при сильном морозе. Всасываемый воздух контактирует с горячей стенкой внутренней трубы и выделяет конденсат, образующий сосульку. Проблема решается установкой специального удлинителя из нержавейки.

Основные элементы коаксиального дымоотвода:

• прямой участок с оголовком на конце;
• такой же двустенный отвод под 90° или 45°;
• адаптер – переходник на коаксиальный выход котла;
• соединительные хомуты, фланцы;
• эластичные манжеты, фартуки;
• ревизионная секция с конденсатоотводчиком (для вертикального монтажа);
• крепеж.

Установочный комплект коаксиальной системы STOUT для горизонтального монтажа, Адаптер подходит к газовым теплогенераторам Bosch, Buderus

Как правильно устанавливать коаксиальные элементы, мы расскажем далее. Но сначала предложим изучить…

Как защититься от засорений

Со временем внутри дымоходов газовых котлов появляется налёт сажи и подтеки конденсата, смешанного с пылью. Периодически для поддержания сечения и соблюдения норм противопожарной безопасности трубу необходимо чистить.

Внимание! Сажа легко загорается и раскаляет стенки до 1200 градусов. Это способно привести к пожару или деформации гильзы трубы

Для эффективной прочистки на каждом повороте дымохода и у его основания предусматриваются прочистные дверцы. Очистка производится проволочным ёршиком, скребками.

Прочистные дверцы должны быть герметичными и не нарушать сечение трубы.

Заключение

Безусловно, дымоход является не просто трубой, а одной из важнейших частей системы отопления. Она отвечает за безопасность жителей дома, за отсутствие пожара, за микроклимат в здании. Любые нарушения в дымоходе, даже незаметные на первый взгляд микротрещины, могут привести к катастрофе. Угарный газ, искры, дым, обратная тяга или слабая тяга сигнализируют о нарушении дымоотвода. В таких случаях необходимо принимать меры незамедлительно.

При проектировании и монтаже дымохода можно справиться и самостоятельно. Для этого в первую очередь необходимо изучить нормативы, документацию котла при его наличии. Провести подготовительные работы, закупить все необходимое. Но если навыков установки дымохода нет, стоит пригласить специалиста для подробной консультации даже если есть уверенность в своих силах. Если есть малейшая неуверенность, лучше нанять опытную бригаду мастеров.
