Как сделать проводку на даче своими руками

Проект электропроводки

Составление схемы по праву считается главной частью всей работы, потому что уже по ней понятно, будет ли всё работать или нет. Спроектировать её размещение можно и самостоятельно. А начать стоит со схематичных отметок, где предполагаются выключатели и розетки

Особое внимание этому нужно уделить на кухне, чтобы пользоваться кухонной техникой было максимально удобно. Также просматривается и отмечается, как будет проходить силовая и осветительные линии

После вычисляется их общая мощность покомнатно. Котлы и плиты в расчеты не включаются, потому что они устанавливаются в своих комнатах, где даже требуются провода в 4 мм2. Получив мощность, вычисляется максимальная нагрузка для всех помещений.

Также нужно сделать проверку по току. Максимальный ток на один автомат — до 16 Ампер. Таким образом вычисляется их количество.

После наконец берётся лист бумаги и наносится схема дома, а на неё розетки, выключатели, щитки, автоматы и т.д. После наносятся и провода вдоль стен. Так можно получить примерную длину провода, а потом установить точно после разметки в пространстве.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

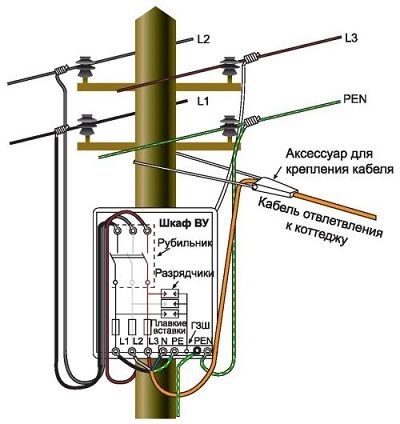

Подключение к линии электропередачи

На следующем этапе выполняется подключение к линии электропередачи и дальнейшая подводка провода непосредственно к даче. Данный вид электромонтажных работ связан с повышенной опасностью, поэтому, их выполнение должно производиться специалистами – представителями энергоснабжающей организации.

Подключение дачи к электричеству осуществляется от самого близкого столба. Следует учитывать материал проводов ЛЭП и подключаемого кабеля. Ни в коем случае нельзя соединять напрямую алюминиевые и медные провода. Для этого существуют специальные переходники или клеммники.

Как правило, в уличной сети присутствует сразу несколько проводов, в том числе, три фазных, один нулевой и один для наружного освещения. Поскольку в дачных домиках расход электроэнергии небольшой, достаточно завести внутрь какую-либо одну фазу. Для этого, устраивается специальный ввод, после которого, провод непосредственно подключается к электрощитку внутри дома. Электроэнергия подводится заранее, поскольку во время проведения монтажных работ необходимо использование ручного электроинструмента. Последующее подключение внутренней электпроводки не представляет сложности, поскольку она не зависит от внешнего провода и подключается через автоматические защитные устройства.

Как подключить электричество на даче

Алгоритм действий, необходимых для подключения дачного дома к электричеству зависит от необходимой пользователю мощности. Стандартная пропускная способность линии, подводимой к дачному участку, составляет 15 кВт. Чтобы подсоединиться к такой сети, гражданину необходимо:

• собрать определенный пакет документов;
• составить и подать заявление в энергосбытовую компанию;
• после рассмотрения заявки получить технические условия;
• спроектировать систему подключения;
• возвести опоры и проложить кабель;
• согласовать дату и время выезда электрика на участок для проверки качества системы и ее соответствия нормативам;
• оформить подключение;
• заключить договор о предоставлении услуг.

Пакет документов

Для обращения в энергосбытовую организацию гражданину требуется предоставить следующий пакет документов:

• заявление;
• паспорт;
• правоустанавливающий документ на участок земли и расположенный на нем дом;
• ИНН;
• список энергопотребляющих приборов, которые будут работать от подсоединяемой сети (с указанием мощности);
• расчет рабочей нагрузки;
• межевой план территории с отображением предполагаемых мест, где будут устанавливаться опоры ЛЭП.

Подать заявление с документами можно лично в энергосбытовую компанию или по почте. Заявка также может быть подана третьим лицом. В таком случае дополнительно требуется нотариально заверенная доверенность, подтверждающая право гражданина действовать в интересах собственника.

В заявлении нужно указать следующую информацию:

• наименование и адрес компании, в которое подается заявка;
• персональные данные заявителя (Ф. И. О., адрес прописки и фактического места жительства, контактный телефон);
• информация о представителе и номер доверенности (требуется при подаче заявки третьим лицом);
• сведения о приборах, использующих электрическую энергию (значения минимальной, рабочей и максимальной мощности, допустимые колебания напряжения);
• принцип распределения энергии от трансформатора до оборудования;
• дата составления;
• подпись заявителя.

Заполнять заявление можно на листе формата А4 с соблюдением правил, которые регламентированы Постановлением Правительства №861.

Этапы работ

Перед монтажом системы требуется подготовить:

• проект сети;
• электрическую схему.

После подготовки документации можно приступать к монтажу. Для этого требуется:

• установить опоры ЛЭП;
• проложить кабели;
• смонтировать распределительный щит;
• установить счетчик.

После проведения монтажных работ нужно обратиться в энергосбытовую организацию для согласования даты и времени выезда работника на участок. Сотрудник проверяет качество построенной системы и ее соответствие нормативам. После проверки производится подключение дачного дома к электричеству и заключается договор обслуживания.

Сроки подключения

Срок рассмотрения заявки на подключение электричества составляет 30 календарных дней. В течение этого времени гражданину выдается ответ.

Срок окончания электрификации определяется заключенным договором. Обычно подключение производится в течение 6 месяцев.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Порядок монтажа

Для того чтобы обустроить проводку в частном доме своими руками, потребуется приготовить следующий монтажный инструмент:

• Плоскогубцы и бокорезы;
• Набор отвёрток и остро заточенный монтажный нож;
• Изоляционную ленту;
• Усадочные трубки (по необходимости).

Также нужно будет подготовить схему электропроводки на даче своими руками прорисованную после тщательной проработки порядка её размещения. По завершении составления схемы на её основе делается разметка мест монтажа установочных изделий, а также трасс, по которым проводку следует прокладывать.

Шкаф с автоматами

Начиная от него, провода расходятся по всем прорисованным в схеме помещениям и подсобкам. При установке розеток и выключателей сначала выполняется их неполный монтаж, при котором они просто фиксируются в заранее подготовленных нишах или на подрозетниках (при открытой прокладке).

После этого можно переходить к монтажу жгута проводов одним из заранее выбранных методов, а именно:

При полностью скрытой прокладке кабель с жилами сначала укладывается в уже подготовленный штроб, фиксируется там специальными скобками, а затем заделывается смесью из алебастра и мела. Вид скрытой проводки до заделки представлен на рисунке ниже;

Разводка скрытым способом

• В соответствии со схемой электропроводки на даче своими руками обустраиваемой за отделочными панелями, прежде она помещается в гофрированную трубку, которая, в свою очередь, фиксируется скобами в заранее размеченных местах;
• По завершении этих операций переходят к монтажу распредкоробок, также устанавливаемых в предварительно размеченных местах;
• На завершающей стадии электромонтажных работ концы проложенных тем или иным способом проводов заводятся в распредкоробки и соединяются там согласно схеме кроссировки;
• Ответные части этих же проводов подводятся ко всем электроустановочным изделиям и надёжно фиксируются на них.

При проведении этих операций важно соблюдать следующие правила подключения:

• К розеткам подводятся два линейных провода, один из которых (в изоляции красного цвета) – фазовый, а другой, имеющий синюю расцветку, – нулевой;
• К выключателю должен подходить только один красный провод, то есть он включается обязательно в разрыв фазной подводки;
• В распредкоробке коммутируются оба линейных осветительных провода, один из которых направляется к выключателю, а другой –протягивается до контактов лампочки вместе с нулевой жилой.

В заключение отметим, что схема электропроводки в загородном доме должна учитывать не только расположение отдельных нагрузок, но и наличие в нём силового оборудования с большой потребляемой мощностью. В этом случае до места размещения энергоёмких агрегатов следует проложить отдельную трехфазную проводку с включенным в её цепь автоматическим выключателем соответствующего типа, рассчитанным на большие токи.

Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)

Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Обратите внимание

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

• проведение визуального осмотра;
• замер силы сопротивления изоляционного кабельного покрытия;
• проведение профилактического измерения сопротивления заземления;
• анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное — безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

Источники электроэнергии

Электрифицировать дачный участок можно следующими способами:

• подключение к трансформатору или ЛЭП;
• с помощью генераторов;
• используя альтернативные источники электричества.

К последним двум способам прибегают в ситуациях, когда населенный пункт не электрифицирован и подключение к ЛЭП невозможно по техническим причинам.

Подсоединение к трансформатору проводится двумя методами:

• подземным (проводка под землей);
• воздушным (проводка по воздуху).

При монтаже опор требуется соблюдать ряд нормативов:

• дистанция от последнего столба до дома – от 20 м;
• расстояние между двумя опорами – минимум 15 м;
• дистанция от промежуточного столба до дома – не менее 10 м;
• высота точки входа кабеля в жилое помещение – от 2,75 м;
• глубина залегания провода при использовании подземного способа прокладки – от 70 см;
• расстояние от провода до балкона – не менее 1,5 м.

При прокладке проводки открытого типа (по воздуху) разрешается использовать деревянные, металлические или железобетонные столбы.

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор

Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима

Ролики имеют некоторые различия.

• механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
• механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

1. Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
2. Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

1. На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
2. Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
3. Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

https://youtube.com/watch?v=tkJxmt2Fx28

Монтаж электропроводки в деревянной постройке

Когда приобретены все электрические комплектующие выполняется электропроводка в деревянном доме своими руками. Пошаговая инструкция поможет зафиксировать точки всех необходимых электротехнических элементов. Если планируется использовать отделочный материал, кабель укладывается в металлический рукав.

Независимо от способа прокладки в деревянном доме кабели необходимо прокладывать в металлорукаве

Установка распределительного щита и ввода кабеля

Производится монтаж распределительного щита своими руками. При этом внутри корпуса устанавливается прибор учета, а на профиль из металла (DIN-рейка) монтируется водный автомат. Кабель вводится в дом, и подводится к автомату и счетчику.

Подведение кабелей к распределительному щиту

Повод кабеля осуществляется по СНиП. При этом проводка тянется под полом или по потолку. При открытом способе провод помещается в несгораемом рукаве. Для открытой разводки предусмотрены следующие способы монтажа:

для прокладки по стене из бревна применяются керамические ролики;

С помощью роликов можно оформить комнату в ретро стиле

металлические трубы являются лучшей защитой от возгорания;

Металлические изделия отличаются особой прочностью

используются кабельные каналы из пластика;

Кабельные каналы выполняются с дополнительной защитой

крепление с помощью скоб;

Данные изделия могут выполняться из металла или пластика

Нюансы монтажа провода в стену

Укладка проводки выполняется следующим образом:

• выполняется разметка;
• в стенах устраиваются штробы для провода и гнезда для подрозетников и распределительных коробок;
• Кабели протягиваются в металлорукава;
• Металлорукав с проводом укладываются в штробы;
• все линии соединяются в распределительных коробках.

При правильном проведении монтажа все провода скрыты и установлены защитные устройства

Таким образом выполняют скрытую электропроводку в деревянном доме.

Способы соединения проводов

Провода соединяются следующим способами:

• с помощью самозажимных клемм;
• с применением изолирующих колпачков для скрутки;
• соединение скрутки предполагает обмотку изоляционной лентой.

Популярные техники соединения проводов

Секреты заземления и установка УЗО

Наличие электроприборов предполагает установку заземления. При этом производятся следующие действия:

• делается траншея в форме треугольника, по углам устанавливаются металлические стержни;
• стойки соединяются с профилем методом сварки;
• к одному из углов монтируется прут, который соединяется с заземляющим устройством в электрозащите.

Схема правильного заземления строения

Принцип работы устройства защитного отключения УЗО
