Электрическая проводка в новостройке без проблем

СОСТАВЛЕНИЕ СХЕМЫ РАЗВОДКИ

При составлении схемы разводки электросети, владельцы квартир в новостройках ограничены только местом подведения в квартиру основных питающих кабелей. Как правило, они расположены в коридоре/прихожей возле входа, реже в технических помещениях, стены которых граничат с лестничной площадкой.

Всё остальное, включая количество и расположение основных электромонтажных устройств, подстраивается под пожелания владельца.

При этом рекомендуется реализовать следующую схему электросети с разделением основных линий потребляющих электричество:

Линии освещения (кухня, коридор, прихожая, жилые комнаты).

Для санузла прокладывается отдельная линия с собственным автоматом отключения. К ней может быть подключен теплый электрический пол или бойлер.

Линии электроснабжения. Делятся на три основные группы:

• жилые комнаты и прихожая;
• кухня (увеличенное количество розеток возле рабочих столов);
• крупная стационарная бытовая техника – электроплита, бойлер, варочная поверхность, стиральная и сушильная машина и т.п.

Для линий электроснабжения и освещения, используемых в жилых комнатах достаточно УЗО на 16 или 20А. Для подключения электро духовки, электроплиты или бойлера используется УЗО на 32А.

Схема разводки может составляться вручную или при помощи специальных программ:

Платное ПО, демоверсии которых можно скачать для создания одной-двух схем. Затем программу нужно либо стереть и переустановить заново, либо приобрести полную версию:

• Visio;
• Eagle;
• Autocad;
• Эльф.

Бесплатное ПО, несколько уступает по функционалу, Но для создания однофазные схемы для квартиры вполне достаточно:

• «Электрик», имеет мобильное приложение под Android «Мобильный электрик»;
• QElectroTech;
• узкоспециализированная программа для составления схемы и расчёта электрощитка «1-2-3 схема».

Специальные программы составления схем и расчёта от компаний-производителей электроарматуры и электроустановочных изделий:

• XL Pro2, XL Pro3 от Legrand;
• Rapsodie от Schneider-electric.

Онлайн-сервисы — CAD5d.

Стоимость электрики под ключ за м2

Практически всех владельцев элитной недвижимости волнует вопрос, сколько стоят электромонтажные работы в коттедже. Чтобы рассчитать стоимость, необходимо использовать калькулятор электромонтажных работ. В нём следует выбрать:

• тип помещения (в доме, квартире)
• требуемые услуги электрика;
• площадь квартиры в кв. м.;
• наименование работ;
• количество работ (в зависимости от ед. изм.).

Мы оказываем весь спектр услуг: монтаж и проектирование электрики, сборка электрощитов, подключение потребителей, разводка электрики под ключ.

В Москве на услуги установлена доступная стоимость, а при этом их качество на высоте.

Электрика в коттедже под ключ цена с работой

Стоимость электромонтажных работ в коттедже во многом зависит от материала стен и способа прокладки кабеля. К примеру, монтаж в деревянном доме осуществляется с использованием кабельных каналов либо гофры, что позволяет несколько снизить стоимость услуги. Электрика в коттедже под ключ со стенами из кирпича или шлакоблока со штроблением обойдётся владельцам недвижимости существенно дороже: от 300 руб /м2.

Стоимость монтажа электропроводки в загородном доме также зависит от количества подключаемого электрооборудования (розетки, выключатели, светильники и пр.). К примеру, цена монтажа розетки начинается от 500 рублей, в зависимости от материала стены.

План электропроводки

При составлении плана электромонтажа в квартире необходимо соблюдать строительные нормы и правила, которые регламентируют требования к установке приборов. Запрещается соединять медные и алюминиевые жилы напрямую. Для этого используются специальные коммутационные приспособления. Проект нужно разбить на несколько отдельных схем, соответствующих каждой комнате, сделав подробное описание.

Особенности документов следующие:

• кухня — несколько линий для мощных потребителей;
• санузел — учет повышенной влажности;
• коридор — минимум источников, как для проходного места;
• зал, детская, спальня — большое количество гнезд для бытовой техники.

Чтобы схемы были ярче и легче читались, линии, выключатели, монтажные коробки и розетки можно выделить разными цветами, сделав сноску с обозначениями.

Разводку нужно делать маркером, так как карандаш на бетоне плохо видно, разметка легко стирается. Линии проводятся так, чтобы выключатели и розетки находились на одних горизонтальных уровнях.

В некоторых домах каналы под кабели предусмотрены проектом. Остается проложить в них пластиковые трубки и затянуть внутрь коммуникации. Если каналы отсутствуют, штробление и сверление отверстий под подрозетники нужно делать самостоятельно. Для этих целей используется болгарка и перфоратор, снабженные насадками с алмазным напылением. Штробы доводятся до уровня 20 см ниже плиты перекрытия, после чего уводятся под прямым углом к квартирному щитку. Крепление кабеля выполняется алебастром, но лучше использовать для этого пластиковые трубки. Изделия защищают коммуникации, помогают развести линии по квартире быстрее и проще. Провода соединяются в пластиковых коробках.

Изменения в проекте

Если проводка в здании выполнялась в процессе строительства, всегда существует вероятность того, что владелец жилья в новостройке захочет изменить ее, ориентируясь своими соображениями о функциональности и удобстве.

Любые изменения в схеме электропроводки, касающиеся ее характеристик, считаются переустройством помещения, и должны производиться по согласованию с органами местного самоуправления на основании принятого ими решения. Это может быть изменение сечения проводов, замена автоматов, распределительного щитка, кабеля, подведение дополнительной линии питания и тому подобное.

Для этого собственник подает:

• заявление о переустройстве;
• договор купли-продажи, дарственная или другие документы, подтверждающие право на пользование квартирой;
• проект переустройства;
• технический паспорт;
• согласие всех членов семьи нанимателя;

Заключение органа по охране памятников в случае новостройки вряд ли понадобится.

Решения придется ждать дольше месяца – 45 дней. Причем может прийти как разрешение, так и отказ. Отсчет начинается со дня представления собственником всех необходимых документов. Орган, уполномоченный проводить согласование, после принятия решения, выдает или высылает подтверждающий документ в течение 3 рабочих дней.

Полученный собственником документ впоследствии будет являться основанием, дающим право на переустройство помещения.

С этого дня разрешается проводить работы по изменению электропроводки. При этом надо помнить, что новые линии и параметры прокладки будут отмечены в техническом паспорте на квартиру.

Электрика в новостройке: надежно, качественно и недорого

– это ваш шанс сделать электрику быстро, качественно и с соблюдением всех прописанных в договоре сроков. Обращаясь за помощью к нам, вы получаете следующие преимущества:

• Профессионализм специалистов – у нас работают настоящие мастера своего дела с опытом работы от 5-10 лет и выше
• Персональный подход и индивидуальная цена – мы рассчитываем стоимость работ строго с учетом особенностей вашей квартиры, а не предлагаем всем неоправданно высокие цены
• Оперативность – наша цель, чтобы вы въехали в долгожданную квартиру как можно скорее, поэтому мы смонтируем все в кратчайшие сроки!
• Гарантия на все работы – 5 лет

Выезд специалиста на объект для консультации – БЕСПЛАТНО!

Выбор проводов для прокладки проводки

Перед выбором проводов вам необходимо провести расчет длины кабеля. Проводка в новостройке своими руками должна выполняться с помощью медных кабелей. Монтировать медные провода достаточно просто. Если в вашей квартире будет располагаться большое количество мощной техники, тогда вам необходимо увеличить сечение кабеля до 4 мм.

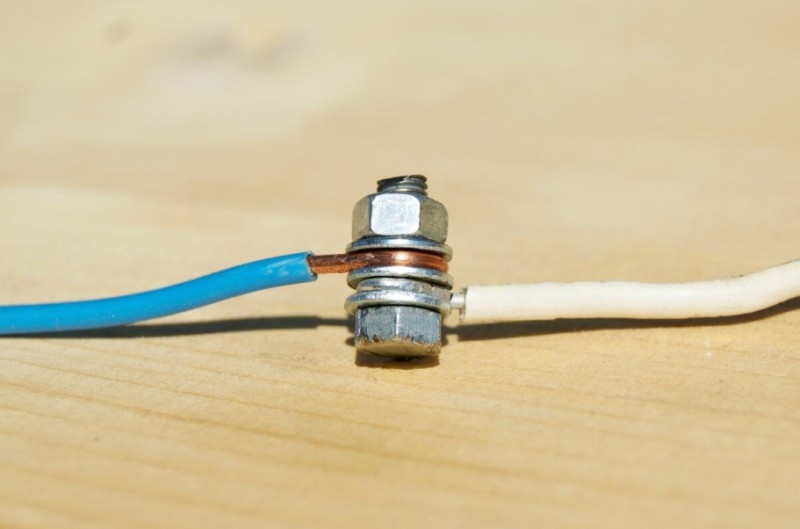

Соединять провода в новостройке можно с помощью этих способов:

• Скрутки.
• Пайки.
• Клемм.

Наиболее надежной считается пайка. Но если вы новичок в этом деле, тогда этот процесс может занять много времени. Вот это основные моменты монтажа проводки в новостройке. Теперь вы можете приступать к выполнению электромонтажных работ.

Окисление мест соединений проводов

При штукатурке используется огромное количество воды. И если электрику делать до, то влага вполне может добраться до мест соединения жил медных кабелей в подрозетниках. Впоследствии это приведет к окислению и разрушению контактов, и может закончится их выгоранием.

Способов заглушить распредкоробку, чтобы туда не попала влага и мокрый раствор, существует множество, но не все они помогают.

Самый дешевый и доступный — это заклеивание обыкновенным малярным скотчем.

Еще один простой метод – изготовление заглушки из картонных коробок. Берете коронку под диаметр подрозетника и нарезаете себе столько закрывашек, сколько необходимо.

В сам подрозетник при этом лучше вставлять сразу по 2 штуки. Можно таких заглушек наделать и из сэндвич панелей.

Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).

Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

1. Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
2. Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
3. Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)

Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

• DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
• Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
• Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
• Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
• Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Необходимые материалы и инструменты для работы

Качественная электропроводка должна отвечать требованиям СНиП и нормам безопасности. Чтобы провести такую проводку, понадобятся расходные материалы и инструменты:

1. электрический счетчик;
2. устройство защитного отключения (УЗО) для проведения токов при обычных условиях эксплуатации или при возникновении утечки токов;
3. силовой, слаботочный, осветительный кабель;
4. ответвительные коробки;
5. клеммники (лучше безвинтовые);
6. розетки и выключатели;

1. подрозетники;
2. короба для электропроводки открытого типа;
3. смесь из алебастра для монтажа кабеля внутри штробы;
4. клей;
5. шурупы и саморезы;
6. плинтуса;
7. электроизоляционный картон;
8. жестяные полоски для крепежа.

Из инструментов понадобятся: штроборез, зубило, молоток, ножницы для резки кабеля. Для укладки кабеля внутрь стен или коробов понадобится шпатель и наждачная терка. Нужны будут также пассатижи, шуруповерт, измерительная рулетка и нож.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

ЭТАПЫ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

Подготовительный этап монтажных работ заключается в перенесении разметки с план-схемы на стены квартиры.

Отмечаются места прокладки проводов, их желательно сбоку маркировать, указывая какой именно тип провода будет накладываться в этом месте. Указываются места установки розеток, выключателей, распределительных коробок, стационарных светильников.

Штробление каналов.

Штробление лучше всего выполнять при помощи специального оборудования. Однако такие устройства профессионального уровня стоят довольно дорого. Если есть возможность взять штроборез напрокат ею нужно обязательно воспользоваться. Стоимость проката с лихвой окупится высокой скоростью и качеством выполнения работ.

Альтернативным (в нашем случае он наиболее распространён) вариантом является сочетание болгарки и перфоратора. Для болгарки потребуется круг для работы с камнем, а для перфоратора несколько насадок:

• зубило (25-30 мм) и бур (16-20 мм) для работы по бетону;
• корончатое сверло диаметром 100 мм;
• набор победитовых сверл.

Трассировка производится исключительно в горизонтальном и вертикальном направлении. Горизонтальные штробы расположены на расстоянии 50 см от потолочных плит перекрытия.

Прокладка проводов.

Кабель ВГ с сечением 3х2,5 тянется со стороны щитка к распределительной коробке. Затем от коробки к месту установки розетки, выключателя или светильника. Для питания электроприборов с низким и средним уровнем энергопотребления достаточно кабеля ВВГ с сечением 3х1,5.

Оборудование с повышенным энергопотреблением заводится непосредственно в щиток к индивидуальному УЗО, минуя распределительные коробки. В этом случае тип кабеля его сечение необходимо подбирать в зависимости от технических требований подключаемого прибора.

Провода в штробах закрепляется при помощи небольшого количества штукатурки, как правило, стартовой гипсовой. Ее необходимо наносить таким образом, чтобы основная масса располагалась в штробе, а не возвышалась над общим уровнем стены.

Заведенная в центральный распределительный щиток электропроводка в новостройке подключается к автоматам и УЗО. Подключение к счётчику и внешним линиям электроснабжения выполняется профессиональным электриком. Попытки самовольного подключения чреваты не только травами, но и штрафными санкциями от энергоснабжающих организаций.

Выполняя самостоятельно монтаж электропроводки в новостройке можно существенно сэкономить. Но следует учитывать, что сеть электроснабжения являются источником повышенной опасности. Поэтому и все действия необходимо выполнять предельно аккуратно.

  *  *  *
