Состав покрытия электрода

Назначение электрода

Таблица видов электродов для сварки.

По назначению электроды разделяют для:

• работы со сталями с высоким уровнем легирующих элементов;
• со средним содержанием легирующих элементов;
• сварки конструкционных сталей;
• пластичных металлов;
• наплавления;
• теплоустойчивых сталей.

Таким образом, можно подобрать электроды для каждой конкретной задачи.

Отдельное внимание следует обратить на защитное покрытие. Обмазка электродов – важная составляющая, к которой предъявляются особые требования

Кроме того для нее характерен определенный состав.

Они представляют собой стержень, покрытый особой оболочкой. Мощность зависит от того, какой у него диаметр.

Наиболее популярными являются электроды УОНИ. Существует несколько марок данного материала и все они используются для ручного сваривания.

УОНИ 13-45 позволяют получать швы приемлемой вязкости и пластичности. Они применяются для сварки при литье и поковки. В составе таких стержней содержится никель и молибден.

УОНИ 13-65 подходят для работы на конструкциях с повышенными требованиями. Они могут осуществлять соединения в любых положениях. Диаметр варьируется от двух до пяти миллиметров, чем он больше, тем больше сварочный ток.

Кроме того соединения, полученные с их помощью, характеризуются высокой ударной вязкостью и в них не формируются трещины. Все это делает их наиболее перспективными в работе с ответственными конструкциями, к которым предъявляются жесткие требования.

Помимо этого данные конструкции оказываются устойчивыми к перепадам температур, вибрациям и нагрузкам

Важной особенностью стержней данного типа является существенная стойкость к действию влаги и возможность длительного прокаливания

Виды покрытия

Покрытия электродов включают следующие составляющие:

• раскисляющие вещества;
• компоненты для стабильного горения дуги;
• элементы, обеспечивающие пластичность, такие как каолин или слюда;
• алюминий, кремний;
• связующие вещества.

Ко всем электродам для точечных или ручных сварочных работ с покрытием предъявляют ряд требований:

• высокая эффективность;
• возможность получение результата с необходимым составом;
• незначительная токсичность;
• надежный шов;
• стабильное горение дуги;
• прочность покрытия.

Виды покрытия электродов.

Выделяют следующие виды покрытий электродов:

• целлюлозное;
• кислое;
• рутиловое;
• основное.

Первый тип позволяет выполнять работу во всех пространственных положениях постоянным и переменным током. Они наиболее широко применяются в монтаже. Характеризуются существенными потерями на разбрызгивание и не допускают перегрева.

Рутиловое и кислое позволяют варить во всех положениях, кроме вертикального, постоянным и переменным током. Второй тип покрытия не целесообразен для работы со сталями с высоким содержанием серы и углерода.

Перечисленные выше типы оболочек подразумевают использование только одного конкретного вида покрытия. Однако возможны сочетания нескольких вариантов. Комбинации могут складываться из нескольких типов в зависимости от решаемой задачи.

Комбинированные оболочки относятся к отдельному классу и их не причисляют к основным четырем видам.

Существует также классификация в зависимости от толщины покрытия.

Каждой толщине присваивается отдельное буквенное обозначение:

• тонкие – М;
• средней толщины – С;
• толстые – Д;
• особо толстые Г.

Конечно же, стержни выбираются в соответствии с поставленными целями. Правильный выбор гарантирует высокое качество выполняемой работы.

https://www.youtube.com/watch?v=AvCg7p3no98

Марки электродов

Расшифровка маркировки электрода.

Существуют различные марки электродов, предназначенные для решения определенных задач. Они характеризуются определенными свойствами, что позволяет подобрать наиболее подходящий материал.

Марка ОК-92.35 характеризуется удлинением в шестнадцать процентов и пределом текучести и прочности в 514 МПа и 250 НВ соответственно. Предел текучести ОК-92.86 составляет 409 МПа.

Марки электродов для ручной сварки Ок-92.05 и ОК-92.26 обладают относительным удлинением в 29% и 39%, а пределом текучести – 319 и 419 МПа соответственно.

Предел текучести ОК-92.58 составляет 374 МПа.

Все вышеперечисленные электроды используются для ручной дуговой сварки по чугуну. В зависимости от того, с каким металлом предстоит работать, выбирают также специальный тип стержня. Например, для меди – АНЦ/ОЗМ2, чистого никеля – ОЗЛ-32, алюминия – ОЗА1, монеля – В56У, силумина – ОЗАНА2 и т.д.

Кроме того, сварщику необходимо также контролировать качество свариваемых деталей. В зависимости от материала, условий работы, положения шва и других факторов, выбирают соответствующий электрод, который обеспечит наилучшее качество соединения.

В знаменателе — кодированное обозначение (код):

буква Е — международное обозначение плавящегося покрытого электрода

ГРУППА ИНДЕКСОВ, УКАЗЫВАЮЩИХ ХАРАКТЕРИСТИКИ МЕТАЛЛА ШВА ИЛИ НАПЛАВЛЯЕМОГО МЕТАЛЛА

6.1. Для электродов, применяемых для сварки углеродистых и низколегированных сталей с пределом прочности при растяжении до 588 МПа (60 кгс/мм2)

6.2. В условном обозначении электродов для сварки легированных сталей с пределом прочности при растяжении свыше 588 МПа (60 кгс/мм2) первый индекс двузначного числа соответствует среднему содержанию углерода в шве в сотых долях процента; последующие индексы из букв и цифр показывают содержание элементов в процентах в металле шва; последний цифровой индекс, проставляемый через дефис, характеризует минимальную температуру°С, при которой ударная вязкость металла шва составляет не менее 34 Дж/см2 (35 кгс?м/см2).

Пример: E-12X2Г2-3 означает 0,12% углерода, 2% хрома, 2% марганца в металле шва и при -20°С имеет ударную вязкость 34 Дж/см2 (3,5 кгс?м/см2).

6.3. В условном обозначении электродов для сварки теплоустойчивых сталей содержатся два индекса:

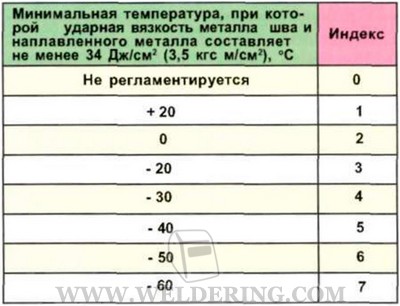

• первый указывает минимальную температуру, при которой ударная вязкость металла шва составляет не менее 34 Дж/см2 (3,5 кгс?м/см2);
• второй индекс — максимальную температуру, при которой регламентированы показатели длительной прочности металла шва.

6.4. Электроды для сварки высоколегированных сталей кодируются группой индексов, состоящих из трех или четырех цифр:

• первый индекс характеризует стойкость металла шва к межкристаллитной коррозии;
• второй указывает максимальную рабочую температуру, при которой регламентированы показатели длительной прочности металла шва (жаропрочность);
• третий индекс указывает максимальную рабочую температуру сварных соединений, до которой допускается применение электродов при сварке жаростойких сталей;
• четвертый индекс указывает содержание ферритной фазы в металле шва.

6.5. Условное обозначение электродов для наплавки поверхностных слоев состоит из двух частей:

первый индекс указывает среднюю твердость наплавленного металла и выражается дробью:

• в числителе — твердость по Виккерсу;
• в знаменателе — по Роквеллу.

второй индекс указывает, что твердость наплавленного металла обеспечивается:

• без термической обработки после наплавки -1;
• после термической обработки — 2.

Индекс	Твердость	Индекс	Твердость
по Виккерсу	по Роквеллу	по Виккерсу	по Роквеллу
200/17	175 — 224	до 23	700 / 58	675 — 724	59
250 / 25	225 — 274	24 — 30	750 / 60	725 — 774	60 — 61
300 / 32	275 — 324	30,5 — 37,0	800 / 61	775 — 824	62
350 / 37	325 — 374	32,5 — 40,0	850 / 62	825 — 874	63-64
400 / 41	375 — 424	40,5 — 44.5	900 / 64	875 — 924	65
450 / 45	425 — 474	45,5 — 48,5	950 / 65	925 — 974	66
500 / 48	475 — 524	49,0	1000 / 66	975 — 1024	66,5 — 68,0
550 / 50	525 — 574	50 — 52,5	1050/68	1025 — 1074	69
600 / 53	575 — 624	53 — 55,5	1100/69	1075 -1124	70
650 / 56	625 — 674	56 — 58,5	1150/70	1125 -1174	71 -72

Пример: Е — 300/32-1 — Твердость наплавленного слоя без термообработки.

ОБОЗНАЧЕНИЕ ВИДА ПОКРЫТИЯ

А, Б, Ц, Р — см. Электродные покрытия; смешанного типа: АР — кисло-рутиловое; РБ — рутилово-основное и т.п.; П — прочие. При наличии в покрытии железного порошка более 20% добавляется буква Ж. Например: АЖ.

ОБОЗНАЧЕНИЕ ДОПУСТИМЫХ ПРОСТРАНСТВЕННЫХ ПОЛОЖЕНИЙ

1 — для всех положений, 2 — для всех положений, кроме вертикального «сверху-вниз», 3 — для нижнего, горизонтального на вертикальной плоскости и вертикального “снизу-вверх», 4 — для нижнего и нижнего «в лодочку».

ОБОЗНАЧЕНИЕ ХАРАКТЕРИСТИК СВАРОЧНОГО ТОКА И НАПРЯЖЕНИЯ ХОЛОСТОГО ХОДА ИСТОЧНИКА ПИТАНИЯ

Полярность постоянного тока	Uxx источника переменного тока, В	Индекс
Номинальный	Пред. отклонение
Обратная	—	—
Любая	—	—	1
Прямая	50	± 5	2
Обратная	3
Любая	70	± 10	4
Прямая	5
Обратная	6
Любая	90	± 5	7
Прямая	8
Обратная	9

СТАНДАРТ НА СТРУКТУРУ УСЛОВНОГО ОБОЗНАЧЕНИЯ

ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки и наплавки. Классификация и общие технические условия».

СТАНДАРТ НА ТИПЫ ЭЛЕКТРОДОВ

ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей».

ГОСТ 10051-75 «Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоев с особыми свойствами».

Электроды с рутиловым покрытием

Основой покрытия рутиловых электродов выступает диоксид титана. При сгорании он обеспечивает надежную защиту сварочной ванны газом, что обеспечивает сварочному шву большую стойкость от растрескиваний.

При сгорании рутиловых электродов нет сильного разбрызгивания металла, а сварочная дуга имеет более стабильное горение. К сожалению, слабые стороны электродов с рутиловым покрытием, это боязнь влаги. Также рутиловые электроды не рекомендуется использовать для сварки металлоконструкций, которые будут подвергаться серьёзным температурным нагрузкам в процессе эксплуатации.

Режимы ручной дуговой сварки

К основным характеристикам относятся:

• диаметр электрода;
• скорость работы;
• уровень напряжения;
• направление тока и его полярность;
• сила тока.

К второстепенным характеристикам относят следующее:

• состав и толщина покрытия электрода;
• уровень подогрева заготовок;
• положение изделия в пространстве;
• наклон электрода.

Подбор диаметра электрода

При выборе толщины электрода учитывают множество факторов.

Существует определённое соотношение толщины металла к диаметру электрода при выполнении работы в нижнем положении.

Толщина свариваемых заготовок, мм	Диаметр электрода, мм
1,4	1,5
2	2
3	2-3
4-5	3-4
6-8	3-4
9-12	4-5
13-15	4-5
16-20	5-6

Также выбор можно проводить, опираясь на марку свариваемого сплава. Например, для соединения изделий из чугуна рекомендуется использовать электроды диаметром 2-3 миллиметра. Это уменьшит уровень тепла, поступающего в свариваемую конструкцию, и гарантирует образование валика небольшого сечения.

Примерная стоимость 3-миллиметровых электродов на Яндекс.маркет

Ещё одним важным фактором является наличие разделки кромок. Если такая предварительная работа проводилась, тогда наложение первого слоя осуществляется 3-миллиметровыми электродами, невзирая на марку используемого металла. При таком подходе использование электродов большой толщины может привести к возникновению ряда трудностей: непровар заготовок, зашлаковывание сварочного шва. Дальнейшая работа проводится электродом большей толщины (4-5 мм).

Примерная стоимость 4-миллиметровых электродов на Яндекс.маркет

Необходимо учитывать тип свариваемого соединения. Если проводить стыковое соединение, тогда нужно руководствоваться описанными выше правилами подбора. Если необходимо сварить угловые, тавровые или нахлёсточные соединения, тогда возможны два варианта:

• первый – сварку проводят в определённое количество слоёв, тогда для первого слоя берутся электроды толщиной 2-3 мм для более глубокой проварки и высокой крепости шва;
• второй – работа проводится в один заход, толщина электрода будет зависеть от толщины заготовок и может варьироваться от 2 до 6 мм.

Сила сварочного тока

При расчёте силы сварочного тока необходимо брать в расчёт диаметр используемого электрода.

Для расчёта применяется формула:

I=K*D, где:

• I – сила тока;
• D – диаметр электрода;
• K – специальный коэффициент.

Возможные изменения специального коэффициента представлены в таблице.

Диаметр электрода, мм	Значение коэффициента, А
1-2	25-30
3-4	30-45
5-6	45-60

Нужно помнить, что если установить слабый ток, тогда сварочная дуга не будет устойчивой, а сам шов проварится не полностью, что может привести к появлению трещин. В то же время повышенная мощность приведёт к ускоренной расплавке электрода и появлению брызг, что негативно отразится на качестве шва.

Напряжение на дуге

Напряжение дуги изменчиво и находится в зависимости от её длины. Чем больше длина дуги, тем больше её напряжение, соответственно, расходуется больше тепла для плавки электрода и металлических деталей. Из-за этого сварной шов получается шире, в то время как высота усиления и глубина провара сокращаются.

Кроме того, напряжение дуги может варьироваться от 18 до 45 В в зависимости от используемого электрода и заданной силы тока.

Чтобы избежать вышеперечисленных неудобств, необходимо скорее опускать вниз электродержатель с электродом.

Скорость сварки

Необходимо поддерживать оптимальную скорость сварки, чтобы избежать переполнения сварочной ванны, и не возникали натёки на основной металл.

Толщина образуемого шва должна быть шире электрода в 2 раза.

Идеальным считается шов шириной 9-14 мм с глубиной, не превышающей 6 мм. Для достижения такого результата необходимо проводить работу со скоростью 35-40 м/ч.

Род и полярность тока

Чаще всего при проведении сварочных работ используют постоянный ток. При таком токе прямой полярности возможно соединить крупные и толстые детали. Это возможно из-за того, что на свариваемый металл приходится большее количество тепла. Обратную полярность применяют для соединения тонкого металла, чтобы избежать прожога.

Сварка переменным током практически не применяется из-за её слабой мощности. При проведении работ таким способом производительность снижается на 15-20% по сравнению с постоянным током обратной полярности.

Сварочные электроды с основным покрытием

УОНИ 13/55

Начнем с модели 13/55 от компании УОНИ. Эти электроды используются для сварки с постоянным током. Мы рекомендуем их для сварки сложных металлических конструкций с повышенными требованиями к качеству сварных швов. Отличительная особенность данной модели — обмазка, выделяющая углекислый газ при горении. Благодаря этому сварочная зона всегда защищена от негативного воздействия атмосферы. Такие электроды стоит недорого, но продаются большими упаковками по 3 кг. Они есть практически в любом специализированном магазине.

Но у такой обмазки есть и отрицательная сторона. Начинающим сварщикам часто довольно трудно зажечь этот электрод, особенно повторно. Чтобы решить эту проблему можно зачистить конец электрода после использования, удалив расплавившуюся обмазку, но это требует дополнительного времени.

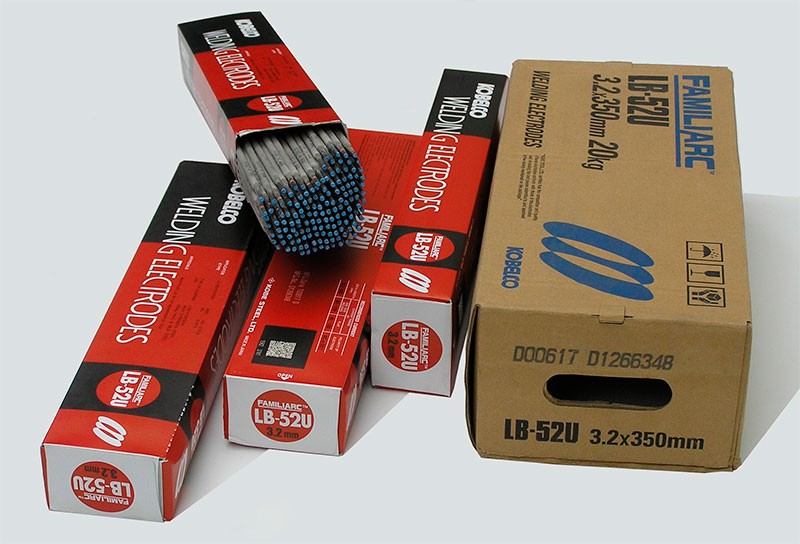

Kobelco LB-52U

Это японские электроды высочайшего качества и высочайшей цены Стоимость за один килограмм существенно выше, чем у остальных электродов, представленных в нашей статье. К тому же, электроды продаются в больших упаковках по 5 килограмм, что в конечном итоге обходится еще дороже.

Такая высокая цена обуславливается превосходным качеством как самих электродов, так и получаемых сварных швов. Они идеально подойдут для сварки низколегированных сталей, и часто используются для качественной сварки магистральных систем трубопровода. Швы получаются надежными и долговечными, производитель гарантирует высокие показатели прочности (до 600 Ньютон на квадратный миллиметр).

У всех электродов с основным покрытием есть недостаток: их использование может быть затруднительно, если электроды некоторое время лежали на открытом воздухе. Мы рекомендуем прокалить стержни в печи при небольшой температуре (достаточно 250-300 градусов по Цельсию). Таким простым способом можно удалить излишки влаги из электрода, работа упростится, а качество шва станет заметно лучше. Здесь также лучше использовать постоянный ток, но это лишь рекомендация производителя, от которой при желании можно отклониться. Работа с переменным током требует больше опыта.

ОЗЛ-8

Эти электроды для ручной дуговой сварки изготавливаются в России и являются отличным выбором, если вы ищете недорогие и относительно качественные стержни. Мы рекомендуем использовать их для сварки деталей с высоким содержанием никеля. Стержни ОЗЛ-8 можно использовать при сварке высоконагруженных узлов и особо прочных конструкций.

Основной недостаток — необходимость использовать только постоянный ток. При этом дуга должна быть максимально короткой. Только в этом случае сварные соединения будут прочными и устойчивыми к коррозии.

Также после сварки образуется шлак, новичку будет сложно удалить его быстро, но с опытом эта процедура будет занимать у вас не больше минуты. Учтите, что швы не рекомендуется охлаждать, иначе может начаться процесс кристаллизации, что приведет к снижению прочности шва. Швы сами остывают и не растрескиваются. Как и другие стержни с основным покрытием электроды ОЗЛ-3 нужно просушить в печи перед использованием. Из-за этого электрод сложнее разжечь, но это в любом случае необходимый навык, так что не пренебрегайте прокаливанием.

Вольфрамовые электроды

Вольфрамовые электроды – это электроды для аргонной сварки электрической дугой. Вольфрам является наиболее тугоплавким металлом, а значит, он гарантирует собственную прочность даже при длительной сварке. Вольфрам является неплавящимся электродом и служит для образования дуги. Заполнения шва происходит сварочной проволокой (прутком), подаваемым в область дуги. Вольфрамовые электроды дополняют содержанием различных окислов (церия, лантана, циркония и прочих). Подобная технология позволяет повысить наиболее важные для сварки характеристики и свойства электродов. В зависимости от присутствия различных веществ и добавок, электроды разделяют на несколько видов:

WL15 (Gold plus) Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе (AC/DC). Электроды из сплава вольфрама с оксидом лантана имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги. Содержание легирующих элементов: La2O3: 1.30-1.70. Содержание Вольфрама % — 97,80

Обозначаются золотистым цветом

WL20 Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе (AC/DC). Электроды из сплава вольфрама с оксидом лантана имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги. Содержание легирующих элементов: La2O3: 1.80-2.20. Содержание Вольфрама % — 97,30

Обозначаются синим цветом

WC20 Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе (AC/DC). Сплав вольфрама с 2% оксида церия улучшает эмиссию электрода. Улучшает начальный запуск дуги и увеличивает допустимый сварочный ток. Содержание легирующих элементов: CeO2: 1.80-2.20. Содержание Вольфрама % — 97,80 Обозначаются серым цветом

WY20 Сварка углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC). Иттрированые вольфрамовые электроды наиболее стойкие из используемых сегодня неплавящихся электродов. Используется для сварки особо ответственных соединений на постоянном токе прямой полярности. Содержание легирующих элементов: YtO2: 1.80-2.20. Содержание Вольфрама % -97,80

Обозначаются синим цветом

WT20 Сварка углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC). Распространенные вольфрамовые электроды, поскольку они первые показали существенные преимущества композиционных электродов над чисто вольфрамовыми при сварке на постоянном токе. Тем не менее, торий — радиоактивный материал низкого уровня, таким образом, пары и пыль, образующаяся при заточке электрода, могут влиять на здоровье сварщика и безопасность окружающей среды.Содержание легирующих элементов: ThO2: 1.70-2.20. Содержание Вольфрама % — 97,30

Обозначаются красным цветом

WP Сварка Al, Mg и их сплавов на переменном токе (AC). Электроды обеспечивают хорошую устойчивость дуги при сварке на переменном токе, сбалансированном или не сбалансированном с непрерывной высокочастотной стабилизацией (с осциллятором). Содержание легирующих элементов — отсутствуют. Содержание Вольфрама % — 99,96

Обозначаются зеленым цветом

WZ20 Сварка Al, Mg и их сплавов на переменном токе (AC). Вольфрамовые электроды с добавлением оксида циркония предпочтительны для сварки на переменном токе, когда не допускается даже минимальное загрязнение сварочной ванны. Содержание легирующих элементов: ZrO2: 0.70-0.90. Содержание Вольфрама % — 99,10

Обозначаются белым цветом

—

Поставляемые диаметры вольфрамовых электродов: 1,0/1,6/2,0/2,4/3,0/3,2/4,0/4,8/мм Длина электрода — 175мм. Упаковка — пластиковый пенал: 10шт. — для диаметров до 4,0мм; 5шт. — для диаметров более 4,0мм.

Вес одного прутка: 1.6мм — 6 г, 2.0мм — 10.5г, 2.4мм — 15г, 3.0мм — 24 г, 3.2мм — 27г, 4.0мм — 41.5г

Смотри

.

Сведения об электродах

Изделие представляет собой стержень длиной 25-45 см из электропроводящего материала.

Назначение материалов

Сварочный электрод нужен для создания стабильного электродугового разряда. Благодаря его высокой температуре кромки соединяемых заготовок плавятся и сливаются воедино.

Дуга возникает при следующих условиях:

• расходник и детали подключены к источнику тока;
• промежуток между ними составляет 2-4 мм.

Рекомендуем ознакомиться
Подробнее вы можете узнать из нашей статьи что такое дуга.

Классификация элементов

Расходники делятся на типы:

1. Плавящиеся. Снабжены покрытием, выполняющим защитную и другие функции.
2. Неплавящиеся.

Электроды делятся на типы по составу покрытия.

Первый тип по составу покрытия делится на виды:

1. Кислые.
2. Основные.
3. Целлюлозные.
4. Рутиловые.

Различают 4 вида:

1. Особо толстое — D/d больше 1,8.
2. Толстое — менее 1,8.
3. Среднее — менее 1,45.
4. Тонкое — менее 1,2.

Особенности эксплуатации

По типу электрода подбирают ток:

• постоянный;
• переменный.

Первый вариант обеспечивает более высокое качество шва. Различают 2 подвида:

1. Постоянный с прямой полярностью. Положительный полюс источника подключают к заготовке.
2. С обратной полярностью. «Плюс» подключен к электроду.

Постоянный ток обеспечивает высокое качество шва.

От полярности зависит температура нагрева расходника и заготовки.

Различают 4 вида швов:

1. Потолочные.
2. Вертикальные снизу вверх.
3. Те же в противоположном направлении.
4. Нижние.

Некоторые электроды не позволяют выполнять потолочные и вертикальные швы из-за высокой текучести металла в сварочной ванне.

Надежность соединения зависит от следующих параметров:

1. Силы тока.
2. Длины дуги.
3. Диаметра расходника.
4. Скорости и характера его перемещения.
5. Угла наклона к поверхности заготовок.

Надежность соединения зависит от диаметра электрода.

Длину дуги стремятся делать наименьшей. В противном случае происходит следующее:

1. Металл расходника успевает окислиться за время пути к сварочной ванне.
2. Дуга «гуляет» по стыку, что приводит к распределению тепла по большой площади. В результате уменьшается глубина провара, усиливается разбрызгивание основного материала (он отскакивает от нерасплавленной поверхности).

При большой величине промежутка между расходником и заготовкой шов получается грязным и неаккуратным.

Коротко о марках электродов

ГОСТ 9467-75 устанавливает единую буквенно-цифровую систему обозначения расходников.

Марку записывают в виде дроби, например:

1. Числитель — Э46-МР-3 АРС-3-УД.
2. Знаменатель — Е432(3)-Р21.

Первый символ числителя обозначает способ сварки. В данном случае — ручная дуговая (литера Э).

Далее указывают временное сопротивление наплавки разрыву в кгс/кв. мм. В указанном примере — 46. Если изделие придает шву повышенные прочность и пластичность, после числа ставят литеру «А» (например, Э50А).

ГОСТ устанавливает систему обозначения электродов.

Следующая позиция — марка электрода (МР-3).

АРС — сокращенное обозначение производителя (завод «Арсенал»).

3 — диаметр.

Следующий символ обозначает тип стали:

• У — углеродистую и низколегированную;
• Л — легированную;
• Т — теплостойкую;
• В — высоколегированную с особыми свойствами.

Литера «Н» на этом месте означает «наплавочный электрод». Такие изделия используются для восстановления стертых участков (например, седла вентиля).

Следующая буква обозначает толщину покрытия:

• М — тонкое;
• С — среднее;
• Д — толстое;
• Г — особо толстое.

Первый символ знаменателя — тип электрода по международной системе обозначений. В данном примере — плавящийся (литера E).

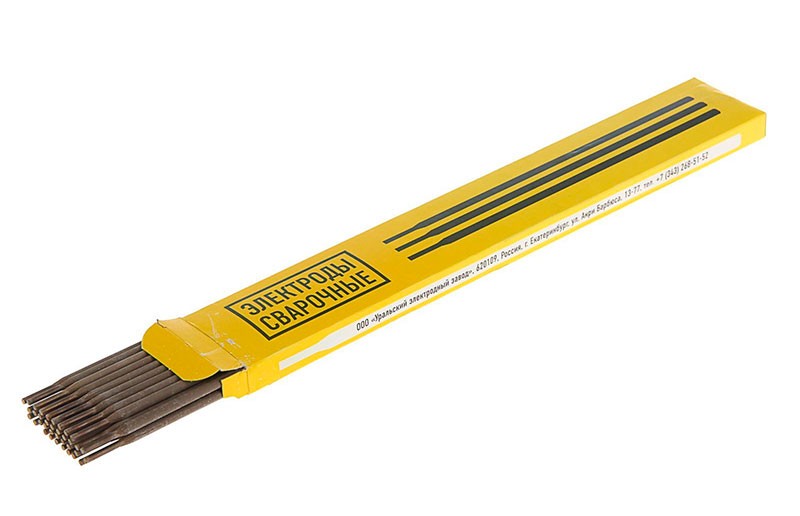

На электродах указывается их тип.

Далее указывают прочность на разрыв в десятках МПа. Для данного расходника это 430 (МПа).

Следующая цифра означает относительное удлинение расходника. 2 — это 24% и более.

Далее цифрой обозначают допустимую температуру. Например, 3 — до -20°С, 6 — до -50°С и т.д.

Следующим символом зашифрован тип покрытия:

• Р — рутиловое;
• А — кислое;
• Б — основное;
• Ц — целлюлозное.

Обмазку смешанного типа обозначают сочетанием букв. Например, РЦ расшифровывается как рутилово-целлюлозный.

Присутствие в покрытии железного порошка показывают литерой Ж: РЖ, АЖ и т.д.

Предпоследней цифрой в марке зашифрованы допустимые пространственные положения шва:

• 1 — все;
• 2 — все, кроме вертикальных в направлении сверху вниз;
• 3 — нижние, горизонтальные на вертикальной плоскости и вертикальные снизу вверх;
• 4 — нижние и нижние в лодочку.

Состав, описание и характеристики электродов

По действующим российским стандартам рутиловые электроды относятся к типам Э-42 и Э-46. Изделие представляет собой стержень, выполненный из сварочной проволоки марки Св-08 или Св-08А определенного диаметра и длины, на поверхность которого нанесено специальное покрытие необходимой толщины. В его состав входят элементы, количество которых указано в таблице:

Наименование элемента	Содержание в %
Оксид титана	45÷48
Полевой шпат	20÷25
Ферромарганец	15
Магнезит	10÷15
Декстрин	2÷3
Жидкое стекло	10÷15

Использование оксида титана в покрытии позволяет получать шов без трещин и пор. Покрытие надежно защищает от воздействия вредных элементов, находящихся в воздухе. Дуга без проблем зажигается первоначально даже без прикосновения к металлу и при повторном зажигании. Это свойство позволяет выполнять короткие швы и прихватки. Колебания длины дуги не отражаются на качестве получаемого шва. В процессе сваривания не происходит разбрызгивания материала, т. к. перенос металла в изделие осуществляется мелкими каплями. Шов имеет плавный переход к основному металлу. Это уменьшает концентрацию напряжений. Покрытие выделяет нетоксичные материалы, что положительно сказывается на здоровье сварщика. Шлаковая корка отделяется легко. Электродами с рутиловым покрытием можно выполнять соединение частей конструкций и деталей во влажных условиях, где температура транспортируемой среды не превышает 300 градусов, а также кромок, загрязненных органическими соединениями и прокрытых ржавчиной. Это позволяет ремонтировать резервуары и трубы водоснабжения и канализации без особой подготовки. Колебания длины дуги не отражаются на качестве шва.

Средние показатели технических характеристик приведены в таблице:

Наименование	Единица измерения	Показатель
Производительность	г/мин	12÷16
Коэффициент наплавки	г/А·ч	11÷15
Расход электродов на 1 кг наплавленного металла	кг	1,4÷1,7

Размеры расходных материалов:

Размеры выпускаемых отечественными производителями электродов в мм
Диаметр	Длина
2,0; 2,5; 3,2; 4,0; 5,0; 6,0	300; 350; 450

Свойства электродов отражаются на получении технических характеристик металла шва, указанных в таблице:

Наименование	Единица измерения	Значение
Предельная прочность	МПа	410÷450
Ударная прочность	Дж/см2	80÷147
Относительное удлинение	%	20÷22
