Электропроводка в частном доме своими руками пошаговое описание

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.

Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

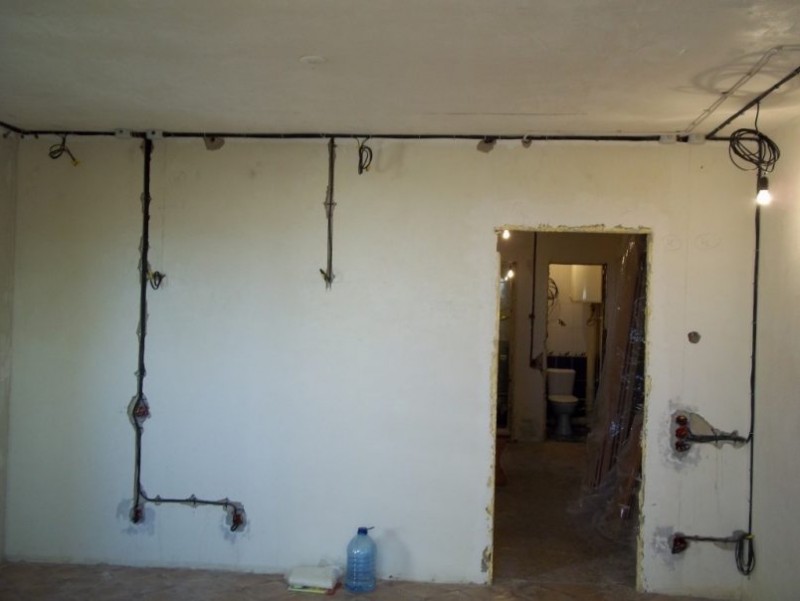

Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.

Подключение розеток и выключателей. Монтаж осветительных приборов

Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ

Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Для чего нужна схема разводки электричества

Если нет желания постоянно менять отделку стен, чтобы покрывать кабели в различных местах, рекомендуется нарисовать чертежи всех важных электрических объектов до отделки квартиры или возведения дома: розетки, выключатели, распределительные щиты с УЗО, осветительное оборудование. Основная задача — разбить кабели на отдельные схемы, чтобы рационально разделить нагрузку, создать системы обеспечения безопасности и управления и, в конце концов, принять все меры для обеспечения комфорта.

При создании схемы требуется брать во внимание следующие факторы:

• Автоматическая защита установлена ​​в распределительном электрощите. Работа подавляющего большинства бытовых приборов и безопасность пользователя зависима от ее качества и правильной установки.
• Провода и кабели должны быть с правильным сечением и обладать достаточными изоляционными характеристиками.
• Выключатели с контактами хорошего качества и безопасным корпусом.
• Основными элементами в частном доме являются устройство входа и шнур питания от устройства к щиту. Необходимо использовать автоматические выключатели для регулирования потребляемой мощности и, при необходимости, отключения всего электропитания в доме.
• Счетчик обычно располагается сразу после места установки автомата.

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать

Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись

Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методика определения сечения домашней проводки

При расчете сечения жилы электрокабеля при монтаже домашней проводки учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше

На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

Если нет желания рассчитывать сечение прокладываемой проводки, можно воспользоваться рекомендациями опытных электриков, которые утверждают:

Несмотря на рекомендации ПУЭ 7.1.34 проводить расчеты для всех электролиний, практический опыт показывает, что в большинстве случаев можно принять стандартные величины. Как правило ветки освещения в квартирах и домах прокладывают кабелем 3×1,5мм². Максимальной мощностью считается 4,1 кВт. Автомат на ветки освещения ставят с номиналом 10А. Линии электропитания для штепсельных розеток прокладывают кабелем 3×2,5мм². Максимальная мощность в пределах 5,9 кВт, автоматический выключатель нужен номиналом 16А. Для обеспечения подключения мощных потребителей, типа электрической плиты, духовки или МКЧ, применяется кабель 3×6мм². Максимум мощности до 10,1 кВт. Автомат нужен номиналом 32 А. Для ввода электросети в дом или квартиру используют кабель сечением 3×6мм². Однако сейчас из-за увеличения мощных потребителей в жилье все чаще для ввода применяется кабель сечением 3×10мм². Наиболее подходящим для устройства домашней проводки кабелем является ВВГнг-LS. В его составе незначительное включение галогенов, которые при тлении создают угрозу. Кабели с маркировкой ВВГ и ВВГнг запрещены для устройства электросети в доме или квартире. Их изоляция выполнена из ПВХ – полимера, выделяющего большое количество отравляющих веществ при горении/тлении. Сооружать электропроводку из кабеля с изоляцией из ПВХ запрещено из-за значительного содержания галогенов. Тление изоляции провода с малым их содержанием позволяет людям эвакуироваться, не получив серьезного отравления. Самым безопасным для жизни и здоровья владельцев жилого объекта считается кабель ППГнг-HF. В составе его изоляции нет вообще галогенов.

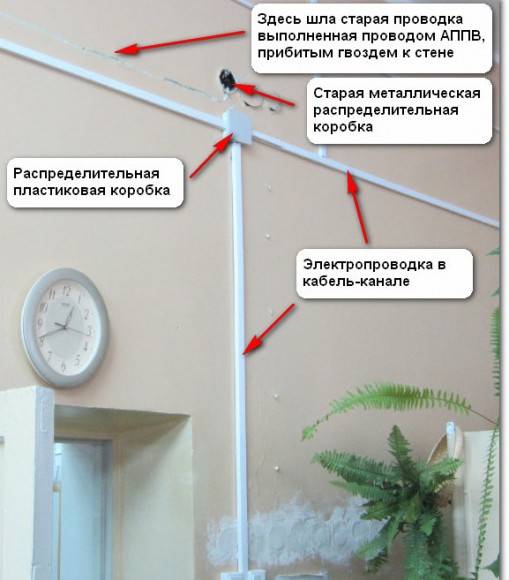

Особенности старой проводки

Замена проводки бывает частичной и полной. В домах, построенных 20 и более лет назад, проводка может находиться под полом, существовал способ укладки кабеля под лаги. Разбирать ради проводки пол – проблематично. В этом случае проще пробросить новые линии.

В некоторых проектах предусмотрена прокладка проводов в швы между потолочными панелями, пустоты перегородок. Сориентируетесь по расположению розеток, доступен кабель или нет.

Иногда разводку можно обнаружить под штукатуркой. Это самый оптимальный вариант для замены: на месте старого прокладывает новый кабель, делая дополнительные точки подключения.

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

холодильник

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)

Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Обратите внимание

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

• проведение визуального осмотра;
• замер силы сопротивления изоляционного кабельного покрытия;
• проведение профилактического измерения сопротивления заземления;
• анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное — безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

Подготавливаем проект проводки: учитываем важные моменты

Прежде чем приступить к созданию и проработке проекта прокладки электропроводки в деревянном доме, необходимо обратиться в компанию, предоставляющую электроэнергию по вашему району для получения технической документации, на основе которой и будут выполнены расчеты.

Выполняем план проводки

Разработка плана проводки производится в несколько шагов:

• Выполняется технический чертеж дома, на котором отмечаются все точки, где будут располагаться розетки, выключатели, светильники  и прочие приборы, которым необходим подвод электричества.
• На чертеже обозначаются распределительные коробки, из расчета одна коробка на две смежные комнаты постройки.
• Все маломощные приборы вроде светильников и люстр подключаются в одной группе, а устройства, требующие большого количества энергии (котлы, плиты и т.д.) – в другой. Для каждой из групп приборов предполагается подводка отдельного кабеля и автомата.
• В обязательном порядке на чертеже стоит указать мощность каждого подключенного устройства, а также расстояние между кабелем, потолком, полом, окнами, дверьми и т.д.

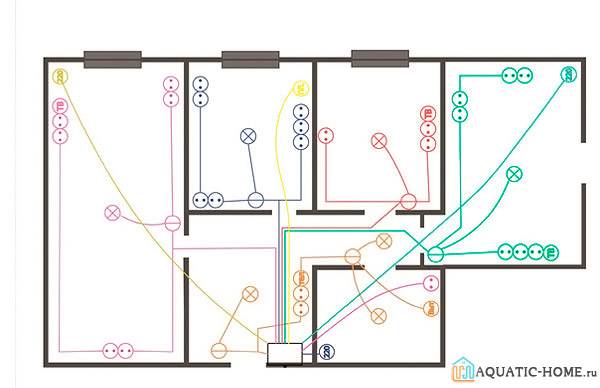

Так будет выглядеть примерный план электропроводки в деревянном доме

Определяем мощность электроприборов

В техническом паспорте каждого из приборов указана номинальная мощность, которую требуется учесть при распределении устройств  на группы. Для того чтобы узнать суммарную мощность необходимо сложить показания мощности всех приборов в доме.

Если же по какой-то причине паспорта некоторых из гаджетов были утеряны, вы можете воспользоваться представленной ниже таблицей средней мощности тех или иных приборов.

Таблица мощности некоторых приборов

Выбираем оптимальный кабель: материал и сечение

Правильно выбрать сечение кабеля вам поможет таблица из справочника по электротехнике, в которой указано оптимальное соотношение мощности прибора и толщины проводки. Для того, чтобы узнать, какой толщины должен быть вводной кабель, воспользуйтесь высчитанной раннее номинальной электромощностью.

Таблица соотношения мощности и сечения

Калькулятор расчета сечения кабеля по мощности и длине

Наиболее часто используются медные кабеля, поскольку, в отличие от алюминия, медь не так сильно подвержена различного рода деформациям и разломам.

Правильно подобранный кабель исключает возможность возгорания

Выбираем вводный автомат

Правильно подобранный автомат обеспечит отсутствие опасности короткого замыкания, и, как следствие, возгорания. Следует учесть, что автомат следует выбирать таким образом, чтобы при скачках напряжения он не отключал электричество в доме, а просто разрывал цепь.

Как правило, большая часть проводок в подобных домах является однофазной, в связи с чем в них используются одно- и двухполюсные автоматические выключатели, если же проводка трехфазная – то трехполюсные.

От вида проводки будет зависеть тип выключателя

Для того чтобы правильно выбрать вид автомата для однофазного питания, необходимо проделать несколько несложных вычислений.

Таким образом, чтобы вычислить максимальную величину тока (Imax), при котором будет срабатывать выключатель, необходимо номинальную мощность поделить на напряжение сети, а полученный результат умножить на 0,8, затем, на коэффициент погрешности – 1,1.

Оптимальным вариантом для установки в деревянном доме будет автомат с уровнем С, который успешно справится с разными нагрузками.

Оптимально подобранный автомат будет справляться за различными рода нагрузками

Нюансы частичной замены проводки

В некоторых случаях совсем не обязательно менять полностью всю проводку на новую, даже перед капитальным ремонтом. Чтобы сэкономить на замене проводки, можно на освещение оставить алюминиевый провод, а на розетки и отдельные линии проложить медь. Если старый алюминиевый провод в хорошем состоянии, группу светильников он должен выдержать т.к. их мощность не особо большая, к тому же новые светодиодные и энергосберегающие лампы потребляют меньше электроэнергии, чем старые лампочки накаливания. Итого, замена только силовой линии также может считаться как частичная замена электропроводки на медь.

С розетками и отдельными линиями на мощные электроприборы такой трюк не пройдет. Это связано с тем, что силовая линия обязательно должна иметь заземление, а для этого прокладывается трехжильный провод вместо двухжильного. Поэтому если вы решили, что по аналогии с освещением можно частично поменять проводку для подключения розеток, знайте — этот вариант является недопустимым.
