Как собрать электрический распределительный щиток для квартиры

Конструкция щитового бокса

Пластиковый щит для автоматов

Ящик для автоматов электрический представлен линейками товаров отечественных и импортных брендов. Простую модель можно собрать самостоятельно при наличии умения обращаться с металлом. Основных элементов конструкции несколько.

Корпус выполняют из металла или огнеупорного (изоляционного) пластика.

Металлический корпус сделан из листов стали толщиной 0,5–1,5 мм, покрытой порошковой краской для предупреждения коррозии, влияния окружающей среды. Такое исполнение дороже. Пластиковый — из полимеров, которые выдерживают высокие температуры, перегревы. Более эстетичны, если вписывать в интерьер. Существуют миниатюрные варианты на 2–6 модулей.

Степень стойкости к электрическим, тепловым и механическим воздействиям определяется по маркировке IP**, где первая * выражена цифрой из ряда 0–6 и показывает уровень защиты человека от контакта с электричеством и оборудования от попадания твёрдых частиц и пыли, вторая * — защита от влаги (0–8).

Электромагнитные процессы влияют на качество пластиковых и резиновых деталей — они теряют свои свойства под воздействием тепловых нагрузок. Изоляционный материал, который касается токопроводящих частей, выдерживает испытание раскалённой до 960° C проволокой. Для других сборных элементов достаточно 650° C.

Монтажная коробка для счётчика и учётно-распределительных узлов имеет изолированное или неизолированное окошко, через которое визуально контролируются показания. Пластиковые модели выпускают с прозрачной крышкой. Ввод/вывод проводки в/из корпуса осуществляется через технические отверстия. После завершения установки их закрывают специальными заглушками.

Содержимое электрического ящика

Другие элементы электрического ящика:

• Внутренняя заслонка для изоляции проводки. Требуется, если доступ к щитовой панели имеет не только квалифицированный персонал. Распространен экран с прорезью для доступа к показаниям учётного оборудования, рубильникам и выключателям. При необходимости перегородку оснащают специальным замком, пломбируют, чтобы доступ к проводам имели только сотрудники организации электрообслуживания.
• Монтажная панель, рейка для модульных элементов или комбинированный вариант. Классический вариант закрепления приборов — пластина с монтажными отверстиями. Большинство современных боксов оснащено металлическим профилем шириной 35 мм (din-рейкой) для фиксации модульной аппаратуры. Оболочки вмещают одну или несколько полос закрепления в зависимости от предполагаемого или действительного количества автоматов внутри. Под один модуль на рейке отводится 17,5 мм, расстояние между центрами двух соседних элементов — 18 мм. Разница обусловлена необходимостью оставлять воздушные зазоры между единицами оборудования. Нужно понимать, что размер одного модуля равен однополюсному выключателю. Для двухполюсного — 2 модуля, однофазного УЗО — 3, трёхфазное УЗО — 5, электросчётчик — 6–8. Нормативный отступ жду рядами профилей по вертикали — 125 мм.
• Сборные шины для отвода нуля (N), заземления (PE), общего проводника (PEN). Закрепляются с помощью винтов к корпусу, некоторые модели — на din-рейку.
• Саморезы для закрепления встраиваемых и навесных ящиков.
• Внутри оболочек иногда присутствуют перегородки и отсеки.
• Комплектация дорогих моделей может быть дополнена клиентками, перемычками, иметь съемные борта короба.

Функции распределительных щитов

Любая квартира, не говоря об офисе или производственном комплексе, подразумевает наличие множества электроприборов. Обеспечить им энергоснабжение по одной-единственной линии – не самый разумный вариант. Если потребуется ремонт одной из розеток, придется отключать весь дом.

Распределительный щит

Разумнее воспользоваться распределительным электрощитом. Основная его функция – распределение электроэнергии от вводного кабеля по нескольким линиям. При этом конструкция щита позволяет удобно подключать защитные устройства как для общего ввода, так и по линям внутриквартирной разводки.

Еще одна функция распредщитов состоит в учете потребленной электроэнергии. Снимать показания счетчика приходится ежемесячно. Попутно можно ознакомиться с внешним состоянием остальных электроприборов. Это положительно сказывается на уровне электробезопасности.

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации.. С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов

В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Щиток с цифровыми датчикамиИсточник электрик-электромонтаж-казань.рф

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

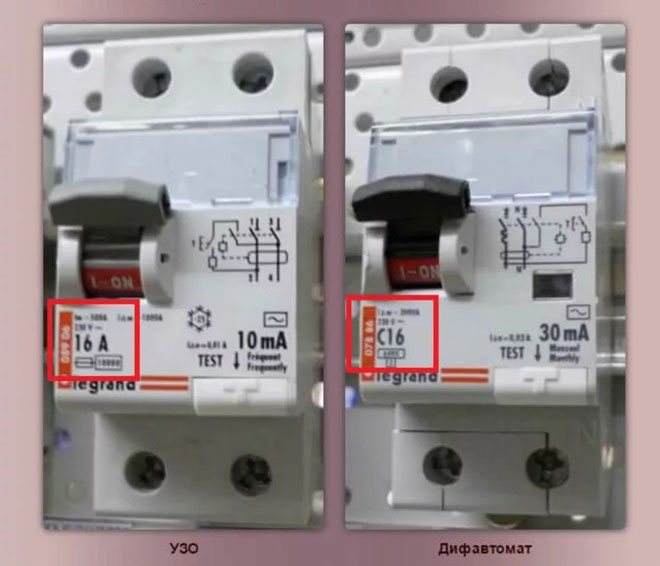

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

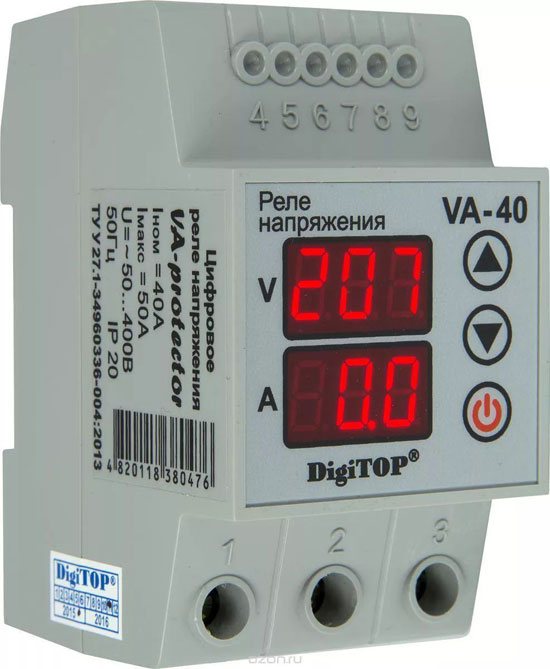

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Размер щитка

Для того чтобы определиться с размером щитка, необходимо подсчитать сколько автоматических выключателей, дифавтоматов, отсекателей, УЗО и т.п. будет расположено в щитке, то есть должна быть предварительно нарисована схема электрощитка.

При расчётах нужно руководствоваться следующими параметрами: один «автомат» занимает один модуль, один дифавтомат – 1 или 2 модуля (в зависимости от марки), счётчик однофазный – от 1 до 5 модулей, трёхфазный – до 9 модулей. И желательно оставить запас в виде нескольких посадочный мест (на всякий случай).

Максимально количество модулей доходит до 36 (несколько рядов для трёхфазной проводки коттеджа). Щитки от 6 модулей имеют не только рабочую (N), но и нулевую шину (PE). Пластиковый электрощиток снабжён прозрачной дверцей, что удобно при снятии показаний счётчика.

Ну, вот вроде и всё, что необходимо знать при выборе электрощитка для квартиры и его монтаже. Успехов вам и не забывайте отключать электричество при электромонтажных работах!

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

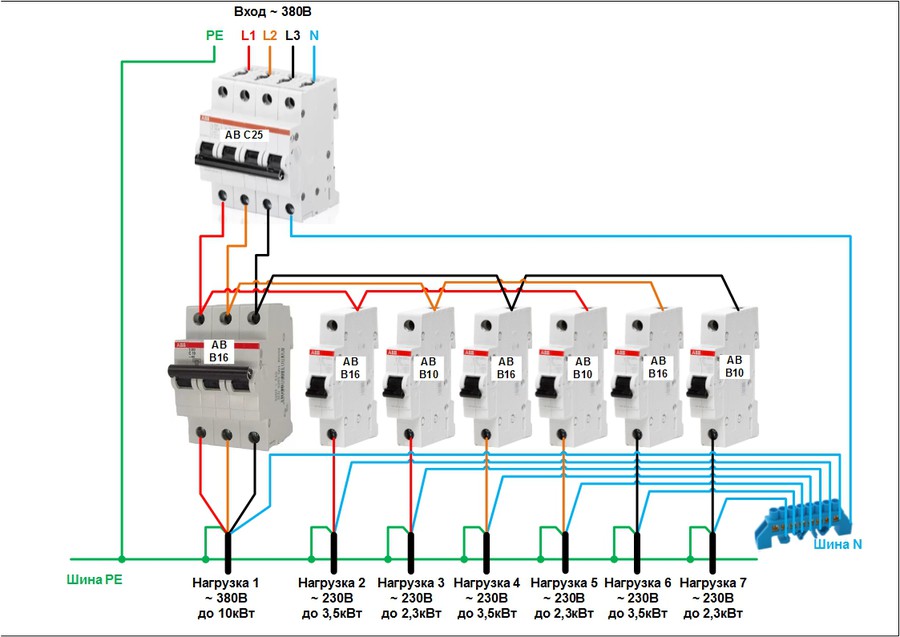

Схемы на несколько потребителей

Схемы электропитания зависят от категорий электро-потребителей и от их значимости. Группы электро-потребителей распределяют по этажам, по назначению постройки, по количеству комнат и т.д. Обычно разделяют жилые комнаты и хозяйственные постройки, подвалы и гаражи, а также уличное освещение. Если потребителей много, то не на каждой отдельной линии, кроме основного УЗО должны быть установлены отдельные УЗО меньшей мощности.  Кухня и ванная комната должны в обязательном порядке защищаться защитными устройствами по отдельной схеме.

Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты. Подобную мощность имеют такие бытовые приборы, как микроволновка, электрочайник и фен.

На этапе разработки схемы питания электропотребителей в первую очередь следует думать не об экономии, а о безопасности. Все электроприборы приобретаются только известных фирм, а они стоят немалых денег.

Материал корпуса электрощитов

Традиционно распределительные щиты изготавливаются из двух видов материалов. Это либо окрашенный металл, либо пластик.

Пластиковые распредщиты находят применение внутри помещений, вне досягаемости прямого солнечного излучения. Конструктивно представляют собой компактный пластиковый бокс с размещенными внутри коммутационными шинами и DIN-рейками.

В зависимости от модели, пластиковые распредщиты могут иметь прозрачную, непрозрачную, или имеющую окно дверку. Простейшие образцы вообще не имеют дверок. Могут иметь как накладное, таки встраиваемое в стену исполнение.

Разновидности электрощитов

Металлические щитки. Отличаются большим разнообразием габаритных размеров. Могут применяться в помещениях, под открытым небом или в специальных отдельно стоящих постройках.

Металлические электрощиты, предназначенные для эксплуатации вне помещений, дополнительно снабжаются резиновыми уплотнителями на дверках и кабельных вводах. Помимо защиты от влаги, эти уплотнители позволяют блокировать проникновение пыли. Большинство моделей оснащаются запирающими устройствами.

Информация для заказа электрощита

Чтобы вы смогли заказать электрощит, вам необходимо выполнить следующее:

1. Заполните Форму с исходной информацией ниже. При завершении нажмите кнопку “Отправить заявку” и она автоматически придет мне на электронную почту.
2. Заполните Файл “Список кабелей”, если они у вас проложены или вы знаете, что будете прокладывать. Файл отправьте на мою электронную почту elektrik46@inbox.ruСкачать “Список кабелей”.

Если есть проект электроснабжения или схема, то присылайте их без заполнения вышеуказанных форм.

Если вы не можете заполнить список кабелей и у вас нет проекта (схемы), то я не смогу корректно рассчитать цену электрического щита. Но, я могу составить список кабелей за вас при условии внесения предоплаты, которая будет вычтена из итоговой цены на электрощит, т.е. проектирование (составление списка кабелей) будет бесплатным.

Создание схемы

Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

• на входе автоматический выключатель с двумя полюсами = 2 модуля;
• далее установлен счётчик электроэнергии = 6 модулей;
• после счётчика два УЗО = 4 модуля;
• автоматические выключатели с одним полюсом в количестве шести штук = 6;
• нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.

Схема небольшого щита распределенияИсточник avatars.mds.yandex.net

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Элементы распредщита

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы. Обычно при монтаже щитка используют:

1. Вводной автомат. Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.
2. Электросчётчик. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.
3. Устройство защитного отключения — предназначено для защиты от поражения током и предотвращения пожаров. УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).
4. Автоматы линейные. Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.
5. Диффавтомат защиты — может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.
6. DIN-рейка — монтажный элемент для установки оборудования. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
7. Соединительные шины. Нужны для подключения и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.
8. Распределительные шины. Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Щиток Plexo³ — IP 65 — IK 09

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.
