Основные элементы кровли, особенности их монтажа и обслуживания

Как изготовить самостоятельно?

Так как для кровельных работ не требуется особой техники, они вполне могут быть выполнены самостоятельно.

Работы по возведению кровли можно разделить на три этапа, а именно:

• проектирование;
• возведение стропильной системы;
• кровельные работы.

На этапе проектирования определяют форму крыши и крутизну скатов.

Решающими факторами будут следующие:

• климатические условия: много снега и дождя – скат крутой, сильные ветра – наоборот, пологий;
• вид кровельного материала. Например, при использовании черепицы угол наклона должен быть не менее 22 градусов, потому что иначе дождевая вода будет просачиваться сквозь стыки.

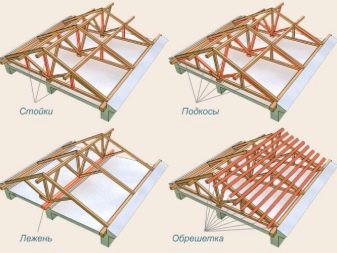

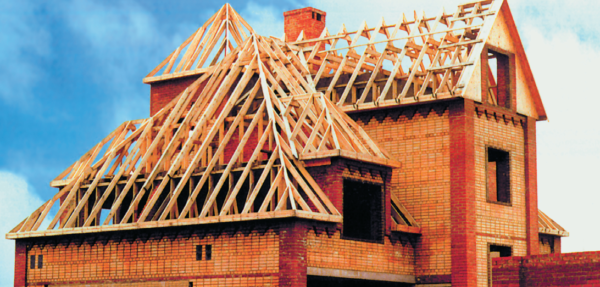

Стропильная система является важнейшей частью крыши и представляет собой систему наклонных реек, называемых стропильными ногами, вертикально расположенных стоек и наклонных подкосов. Стропила обеспечивают устойчивость крыши, придают надежность кровле, перераспределяют нагрузку на все здание. Расположение элементов стропильной системы напрямую связано с формой крыши. У двускатной крыши будет одна стропильная система, у вальмовой – другая.

После того как стропильная конструкция готова, приступают к монтированию кровельного пирога, который является многослойной конструкцией, расположенной непосредственно под кровельным материалом. Кровельный пирог служит для защиты крыши от проникновения влаги, тепловых потерь, не дает образовываться конденсату.

Он состоит из следующих элементов:

• пароизоляция;
• слой утеплителя;
• гидроизоляция;
• контробрешетка;
• вентилируемое пространство;
• обрешетка;
• кровельный материал.

Чтобы правильно смонтировать кровельный пирог следует выполнить определенный алгоритм действий.

• Со стороны чердака степлером к стропилам прикрепляют пароизолирующую мембранную пленку, располагая ее отводящей стороной внутрь чердака. Швы между полотнищами пленки проклеивают скотчем. Это первый слой «пирога».
• Сверху укладывают второй слой – это утеплитель, который лучше выбирать по критерию «в огне – не горит».
• Третий слой – это гидроизолирующая пленка, которой сверху укрывают утеплитель. Ее фиксируют степлером, швы проклеивают скотчем.
• На следующем шаге к стропилам прибивают контробрешетку. Контробрешетка или контрбрус – это брус, обеспечивающий вентилирование крыши. Благодаря контробрешетке между слоем утеплителя и обрешеткой образуется свободное пространство, позволяющее воздуху свободно циркулировать.

• К контрбрусу прибивают обрешетку, то есть доски, к которым будет крепиться кровля. При этом учитывается материал кровли: для гибкой черепицы необходим сплошной настил, для шифера – разреженный.
• Укладывают и закрепляют покрытие, пользуясь инструкцией от производителя.
• Устанавливают вспомогательные кровельные конструкции: снегозадержатели, водостоки.

О том, как осуществить монтаж кровли, смотрите в следующем видео.

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

• Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
• Ребра – выступающие углы в местах пересечения скатов.
• Ендова – внутренний угол, также образующийся при пересечении скатов.
• Спуск – нижняя часть ската.
• Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
• Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
• Фронтальный свес – часть ската, выступающая за фронтон.
• Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева

Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

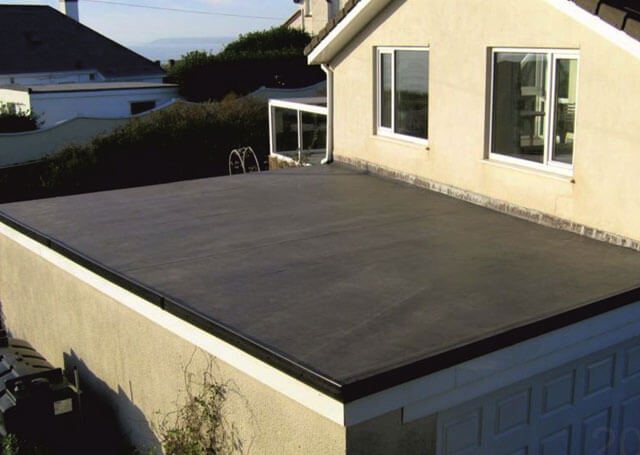

Плоские

В нашей стране данный тип конструкции применяется не очень часто: намного чаще плоские крыши можно встретить на юге Европы. Большое значение имеет количество снеговых осадков в зимнее время. Поэтому становится понятным, почему у нас популярны только определенные кровельные материалы, ведь им приходится выдерживать многотонные снеговые нагрузки. Самый надежный вариант для плоской крыши в таком случае – железобетонной перекрытие, которым чаще всего оснащаются гаражи и многоквартирные дома. Для его возведения применяется кран и специальная строительная техника.

Для облицовки плоской крыши чаще всего используют рубероид или его модификации (рубемаст, еврорубероид). При соблюдении технологии такая конструкции прослужит около 15 лет, после чего потребуется капитальный ремонт. Кроме того, существуют т.н. «эксплуатируемые» плоские крыши, на поверхности которых размещаются зеленые насаждения, игровые спортивные площадки и даже бассейны. Здесь потребуются с сооружение удобного выхода, что под силу только квалифицированным специалистам.

Вальмовая и полувальмовая кровля

Указанные типы крыш имеют 4 ската. Отличие полувальмовой состоит в том, что 2 ската имеют меньшую площадь. Создание такой кровли позволяет расширить чердачное помещение, а технология наложения скатов способствует увеличению устойчивости конструкции к порывам ветра. Описываемые конструкции более красивы, чем двухскатные, поэтому они выбираются многими владельцами загородных домов.

Вальмовая крыша имеет 4 одинаковых по размерам ската. Такие кровли имеют треугольный вид. Описываемые конструкции выдерживают большие нагрузки и отличаются долговечностью. Следует помнить, что такой тип кровли должен возводиться только профессиональными строителями, так как совершение ошибок приведет к снижению прочности элементов конструкции и возможному разрушению во время эксплуатации.

Красивые и оригинальные проекты крыш: фото и видео

Видео описание

Интересные виды крыш частных домов смотрите в следующем видеоролике:

https://youtube.com/watch?v=sD5MvoWB854

И еще оригинальные разновидности крыш домов на фото:

Симбиоз плоской и скатной крыши дома в стиле Хай-текИсточник viendoraglass.com

Интересное дизайнерское решение для скатной крышиИсточник remontbp.com

Окно в мансарде в свое время было сложной технической задачейИсточник superdom.ua

Отсутствие потолка зрительно увеличивает помещениеИсточник music4good.ru

Коническая и скатные крыши на одном домеИсточник cosmictherap.com

Изготовление таких конструкций надо доверять исключительно профессионаламИсточник horodom.cx.ua

Комбинированная разноуровневая кровляИсточник weareart.ru

Чтобы такая красота оставалась функциональной, требуются тщательные расчетыИсточник roofcostestimator.com

Классическое решение для двухэтажного домаИсточник za.pinterest.com

В подобной конструкции очень важно грамотно сделать точки примыкания крыши первого этажа к стенамИсточник houzz.com

Классическая двускатная кровля, но собранная на нескольких уровняхИсточник houzz.com

Четырехскатная крыша с дополнительным козырьком над террасой и мансардным окномИсточник casacom.pro

Закругленная односкатная крышаИсточник pinterest.com

В таких конструкциях требуется тщательно просчитать возможность усадки зданияИсточник pinterest.com

Большое окно в мансарде дает хорошую освещенность в помещенииИсточник houzbuzz.com

Оригинальная конструкция, требующая тщательных расчетов парусностиИсточник pinterest.com

«Доработанная» классика двухскатной крышиИсточник dom-izhevsk.ru

Здесь интересна не столько конструкция, сколько материал облицовкиИсточник superfb.site

Пример обустройства плоской крыши в качестве площадки для отдыха под открытым небомИсточник michalschein.com

Идеальное решения для крыши над бассейном – при необходимости площадка полностью закрываетсяИсточник rus-teplitsa.ru

Заключение

Начиная возведение частного дома, владелец желает выбрать крышу не только эстетически совершенную, но и надежную, способную прослужить долгое время. Такой выбор не всегда однозначен, каждый вариант имеет плюсы и минусы. Чтобы принять правильное решение, недостаточно просто знать виды крыш и их названия – следует рассмотреть комплекс вопросов, включающий конструктивные особенности и общую архитектуру строения, климатические условия и, конечно, личные предпочтения.

Пароизоляция крыши дома

В каждом жилом доме в воздухе содержится водяной пар, который по законам конвекции поднимается из нижних помещений в верхние и, в конце концов, собирается под кровлей, где, соприкасаясь с холодными поверхностями, может конденсироваться и в виде влаги и проникать в теплоизоляцию, значительно снижая ее свойства. Если стены и потолок мансарды отделаны материалом, не пропускающим пар, то этого может быть достаточно, чтобы исключить попадание влаги в утеплитель. Однако чаще для исключения этого крайне нежелательного эффекта теплоизоляцию изнутри защищают пароизоляцией — пленкой из полиэтилена или полипропилена. Иногда для создания защиты от пара используют картон высокой плотности с двухсторонним полимерным покрытием. Устанавливая пароизоляцию, необходимо помнить, что у пара высокая проникающая способность, а потому следует тщательно герметизировать швы и места примыкания к несущим конструкциям, а также к дымовым трубам.

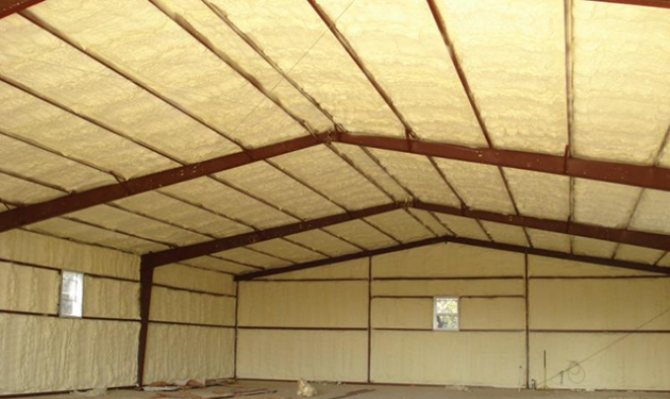

Материалы для утепления

Из-за обилия теплоизоляционных материалов вопрос выбора наиболее подходящего утеплителя может сначала поставить в тупик. При более внимательном рассмотрении все многообразие теплоизоляции, которая может быть использована в этом случае, сводится к трем группам:

• плиты минеральной ваты;
• экструдированный пенополистирол (ЭППС);
• сыпучие минеральные утеплители.

Крыша может быть утеплена плитами плотной, жесткой минеральной ваты. Значение плотности плит должно быть в пределах 170-230 кг/м3.

К достоинствам минваты можно отнести ее негорючесть, стабильность физических и химических характеристик во времени. Малый вес, которым отличается материал, играть особого значения не будет, т.к. бетонные плиты обладают очень большой несущей способностью.

Основной недостаток минеральной ваты – сильное водопоглощение и, как следствие, резкое снижение теплоизоляционных характеристик. Утепляющий слой необходимо покрыть изоляционным барьером. Причем крыша, утепленная минеральной ватой, должна быть защищена как от атмосферных осадков, так и от влаги, поднимающейся со стороны помещения.

Более предпочтительно использование плит экструдированного пенополистирола. Они обладают большой жесткостью и способны выдерживать механические нагрузки, что позволяет создавать гараж с эксплуатируемой кровлей. Плотность ЭППС, используемого для устройства плоской кровли должна быть не менее 30 кг/м3. Также следует отдавать предпочтение малогорючим маркам материала.

Фальцы, выполненные по периметру плит, обеспечивают плотное соединение соседних листов. Гараж практически полностью перекрывается монолитной теплоизоляцией.

Очень большим плюсом является структура ЭППС. Замкнутые герметичные ячейки с воздухом, из которых состоит материал, практически не впитывают воду. Коэффициент водопоглощения крайне мал. Это дает возможность выполнения менее серьезной гидроизоляции, чем той, которая требуется для минеральной ваты.

Бетонные плиты, выполняющие роль перекрытий, имеют очень большую несущую способность. Крыша способна выдерживать значительные нагрузки, и ограничения на вес утеплителя снимаются. Появляется возможность использования такого материала, как керамзит.

Из достоинств утеплителя стоит упомянуть его дешевизну и простоту работы. Керамзит также боится влаги и необходимо принимать соответствующие меры по предотвращению его намокания. Слой засыпки выравнивается, затем его требуется покрыть цементной стяжкой, поверх которой после застывания наносится ковер из рулонных гидроизоляционных материалов.

Если крыша имеет большую площадь, то внутрь слоя керамзита желательно укладывать арматурную сетку, она позволит придать жесткость слою засыпки и предотвратит растрескивание цементной стяжки.

Для крыши из разных материалов

Материал, пользующийся большим спросом – профнастил (он же профлист) является оптимальным вариантом при обустройстве любой крыши, так как из него получается надежное покрытие, способное прослужить долгие годы. Еще одним достоинством является легкий монтаж, выполнить который можно самостоятельно.

Профлист отлично подходит крышам, которые отличаются сложными или нестандартными формами. Но чем сложнее крыша, тем больше доборных элементов понадобится при постройке. Коньки, ендовы или узлы примыкания – элементы, способные придать крыше совершенный вид, а также обеспечить потребителя долговечностью и прочностью обустраиваемой крыши.

Профнастиловые элементы имеют множество разных вариантов и изготавливаются они, как правило, из различных материалов:

• Оцинкованные без слоя краски. Оцинкованную сталь, которую используют при создании данных элементов, не покрывают никаким красящим слоем. Повредить данный материал нетрудно, за счет этого его стоимость невысока, следовательно, срок службы тоже недлительный.
• Оцинкованные со слоем краски. Здесь применяется оцинкованная сталь, имеющая покрытие из качественной краски. Особый состав создает отличное покрытие, способное вынести любые погодные условия. За отсутствие коррозии на данном материале отвечает лакокрасочное покрытие.
• Оцинкованные элементы с полимерным покрытием. Наиболее предпочитаемый среди потребителей вариант среди всех доборных элементов, так как он обеспечивает полную защиту от влаги, что говорит о том, что возникновение коррозии на таком материале точно не произойдет. При всех плюсах этого элемента стоит заметить, что цена его достаточно высокая, но и срок эксплуатации немаленький.

• Еще один более дорогой и роскошный вариант – полиэстер. Прочный он за счет защитного покрытия полиэстеру, поэтому ему не страшны низкие или высокие температуры, обилие осадков или ультрафиолет.
• Более надежным покрытием, чем полиэстер, является пластизол. С таким покрытием потребитель не только никогда не узнает, что такое протекание кровли, но еще и приобретет продукт, служащий не один десяток лет.

Теплые и холодные крыши

Выбор теплой или холодной крыши зависит от того, как планируется использовать чердачные помещения.

Холодные крыши

Раньше в нашей стране были лишь такие типы, это самая простая и дешевая конструкция. Стропильная система не предусматривает наличия контрообрешеток, чердачное пространство вентилируется через естественные щели. По использованию материалов для покрытия ограничений не существует.

При возведении «холодной» крыши кровельное покрытие крепится непосредственно к доскам обрешетки

Почему так происходит? Все просто. Любую пароизоляцию даже теоретически невозможно сделать полностью герметичной, пар всегда надет щели, будет образовываться конденсат. Установленная парозащита критически нарушает естественную вентиляцию, конденсат очень плохо удаляется. Это значит, что деревянные элементы стропильной системы длительное время эксплуатируются во влажном состоянии. О последствиях говорить не стоит. Получается, что за свои же деньги застройщики ухудшают эксплуатационные характеристики дома и сокращают срок его эксплуатации. Надо помнить, что преждевременный ремонт крыши – сложное и дорогостоящее занятие. Пароизоляция и ветрозащита необходимы лишь тогда, когда крыша утеплена, и в качестве теплоизоляции применяется минеральная вата. Только этот материал очень негативно реагирует на увеличение относительной влажности и требует защиты.

Пароизоляционную мембрану следует использовать лишь при утеплении кровли

Теплые крыши

В настоящее время имеют очень широкое распространение среди владельцев домов. Такие крыши позволяют использовать чердачные помещения как жилые, это так называемые мансардные дома. Появление на строительном рынке новых технологий и материалов позволило значительно улучшать эксплуатационные характеристики конструкций, повышать длительность их эксплуатации.

Теплоизоляция крыши позволяет обустроить жилое помещение на чердаке и в разы снижает теплопотери зимой

Теплые крыши – довольно сложные с инженерной точки зрения конструкции и состоят из нескольких слоев.

1. Кровля. Могут применяться все существующие сегодня материалы.

2. Обрешетка. К ней крепится кровля, конкретный вид выбирается с учетом характеристики материала.

3. Контробрешетка. Обеспечивает эффективную вентиляцию подкровельного пространства. Минимальное расстояние между контробрешеткой и кровельным покрытием не менее пяти сантиметров. Это обязательное условие, только так можно обеспечить нормальное движение воздушных потоков.

4. Ветро- и гидроизоляция. Пропускает пар и защищает утеплитель от удаления тепла воздушными потоками. Нужно покупать дорогостоящую самую современную мембрану. Она позволяет парам воды выходить, но не пропускает обратно капли конденсата, падающие с покрытия. Кроме того, мембраны не продуваются ветром.

5. Утеплитель. Может применяться пенопласт или минеральная вата. Пенопласт используется реже из-за неудовлетворительных эксплуатационных характеристик. Но современные его виды допускаются контролирующими организациями для утепления крыш (преимущественно изнутри), надо лишь приобретать соответствующие марки утеплителя. Минвата может быть рулонной или прессованной. Все остальные утеплители применять не рекомендуется из-за низкой эффективности и большой технологической сложности.

6. Парозащита. Уменьшает количество пара, проникающего в утеплитель. Парозащита должна устанавливаться максимально аккуратно. Чем меньше влаги в минеральной вате, тем ниже ее теплопроводность, а это главный параметр всех утеплителей.

Если нарушена технология создания пирога, то появляются большие проблемы во время эксплуатации мансардных помещений.

Кровельный пирог утепляемой крыши

Планка торцевая

Торцевые планки для металлочерепичной кровли служат для защиты ее внутренних слоев от пыли, грязи и погодных осадков. Дополнительная ее функция – декоративная, планка может быть любых размеров и форм. Снаружи торцевой доборный элемент имеет специальное антикоррозионное покрытие.

Структура листа металлочерепицы.

Применение торцевых планок позволяет увеличить срок эксплуатации крыши и защитить сооружения от агрессивного воздействия внешних факторов. Торцевые планки защищают фронтоны от ветра. Отсутствие ветровых планок на кровле в ветреную погоду может привести к разрушению крыши.

Торцевую планку устанавливают после окончательного монтажа металлочерепичной кровли, но до установки конька. Закрепляют ее саморезами для дерева с уплотнительными резинками через каждые 45-55 см.

Планки монтируют внахлест с шагом 100 мм и таким образом, чтобы закрывался верхний гребень волны листа черепицы и дождевая вода не попадала на крышу.

Чаще используются полукруглый и плоский коньки. Их устанавливают на месте стыковки скатов для двух- и четырехскатных поверхностей. В торцах коньков устанавливаются заглушки. Они защищают подкровельную площадь от влаги, мусора и снега.

Наклонная, конусообразная и двускатная кровля

Перед постройкой дома необходимо правильно подобрать тип кровли, так как от этого зависит время проведения работ, а также стоимость конструкции. Чаще всего создаются следующие типы кровли:

1. Наклонная крыша является наиболее распространенной. Кровли такого типа устанавливаются при строительстве зданий складского, хозяйственного и бытового назначения. Их возведение не требует наличия профессиональных инструментов, поэтому конструкции могут быть созданы при наличии небольшого количества денег. Раньше такие крыши создавались только в случае, когда красота имела второстепенное значение.  Но благодаря наличию множества современных материалов для кровли такой тип конструкции используется и при создании загородных домов. Отделочные материалы позволяют значительно улучшить внешний вид строения.
2. Двускатная кровля используется при создании большинства загородных жилых домов. Такие конструкции позволяют забыть о скоплении на крыше снега. Это способствует экономии времени и усилий, связанных с удалением осадков. Такой тип кровли отличается сложной процедурой возведения, поэтому все работы должны быть проводимы профессионалами. При совершении ошибки конструкция может стать ненадежной.
3. Конусообразная кровля обычно создается на отдельных элементах строения. Это позволяет выделить дом на фоне остальных построек, расположенных рядом. Следует помнить, что такие конструкции имеют высокую стоимость. Создать их собственными руками практически невозможно, поэтому для возведения необходимо нанимать профессиональных строителей.

Часто при создании двускатных конструкций необходимо приобретать проходные элементы кровли, которые нужны для вентилирования подкровельного пространства.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

Примеры проектов

Выбирая проект будущего дома, полезно обратить внимание не только на его архитектуру, размеры, но и на характер крыши, материал перекрытий, устройство кровли и возможность использования ее как дополнение к общей площади дома

Видео описание

Несколько примеров проектов на видео:

Двухэтажный дом в стиле Hi-Tech

Проект дома хай-тек модерн с плоской кровлей с теплыми стенами из газобетона и керамических блоков. Двухэтажный, среднего размера (до 150 м²), рассчитан на обустройство эксплуатируемой плоской крыши.

Дом средней ценовой категории, компактен, достаточно легкой конструкции, удобен для проживания семьи с одним, двумя детьми.

Ступенчатая конфигурация позволила разделить верхнее пространство, где одна часть крыши используется для размещения технологического оборудования.

Интересно выполнен дизайн фасада, сочетающий гладкие стены и фактурную отделку.

Внешний вид проектаИсточник lagrans.com

Планировка комнат первого и второго этажаИсточник mainavi.ru

Одноэтажный дом

Небольшая семья со средним достатком удобно разместится в современном одноэтажном компактном домике, крыша которого служит дополнением к общей площади. Панорамные окна, большая кухня, ориентирование жилых помещений на юг, юго-запад поддерживают тепло и уют дома.

Небольшой наклон крыши обеспечивает сток дождевой и талой воды и не мешает безопасно передвигаться по крыше. Расчетная площадь 86 м² увеличивается за счет эксплуатируемой крыши. Монолитное перекрытие и ПВХ мембрана крыши гарантируют длительный срок эксплуатации дома. Плоская крыша подчеркивает объемы помещения, придает всему строению современный вид.

Фото проекта современного дома с плоской крышейИсточник pinterest.com

Планировка расположения комнатИсточник dom4m.ru

Большой двухэтажный дом

Дом для большой семьи соответствует представлениям о современном строительстве. Хорошая тепло- и гидроизоляция крыши позволяет обустроить дополнительные места для отдыха или тренировок. Стены из газобетона и монолитные перекрытия сохраняют тепло в помещениях.

Несмотря на значительную площадь здания (более 300 м²), благодаря плоской крыше оно выглядит легким и аккуратнымИсточник assz.ru

Планировка первого этажаИсточник domo.com.pl

Планировка второго этажаИсточник interistroy.ru

Дом кубической формы

Квадратный дом с плоской крышей в стиле кубизма для семьи с двумя детьми выглядит стильно за счет отсутствия высокой шатровой крыши.

Аккуратный, объемный, с угловым остеклением двухэтажный дом прочно стоит на участке, притягивая к себе внимание. Дом интересен со всех сторон, при этом крыша служит его продолжением, подчеркивая кубический архитектурный стиль

Строить такой дом предлагается из сэндвич-панелей, которые обеспечивают достаточную теплоизоляцию и прочность конструкции.

Кубический двухэтажный домИсточник rosstroycom.ru

Планировка первого этажаИсточник doma-omsk.ru

Планировка второго этажаИсточник rosstroycom.ru

Деревянный двухэтажный дом

Далеко не все предпочитают при строительстве использовать исключительно современные материалы, предпочитая проверенную временем классику. Деревянный дом с плоской крышей не просто правильное решение с точки зрения экологичности постройки – это еще и просто очень красивая конструкция.

Необыкновенно красивый деревянный дом современной планировкиИсточник yandex.kz

Такой кухне будет рада любая хозяйкаИсточник fireswirl.co

Все проекты домов с плоской крышей это примеры красоты, лаконичности и эффективного использования пространства современных построек. Если в первую очередь важны эти аспекты, то такие дома будут правильным выбором. Главное при их строительстве – выбрать застройщика, который будет точно соблюдать предписанную проектом технологию.

Важные правила

1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Другие элементы конструкции крыши

В зависимости от типа крыши, в ней используются и другие детали. К примеру, вальмовая разновидность. Во-первых, это крыша четырехскатная, где два противоположных ската – трапеции, два других треугольники. Поэтому и стропильная система здесь разбита на четыре равные попарно конструкции. Но основа системы – коньковый прогон. В него упирается основная часть стропил трапециевидных скатов.

Все остальные стропильные ноги упираются в диагональные стропила, они же наклонные ребра или коньки. Именно эти элементы создают необычную форму крыши. Так вот укороченные стропила называют нарожниками. Они нижними концами упираются в мауэрлат, а верхними в диагональные ребра. Нарожниками полностью формируются треугольные скаты.

Еще один элемент вальмовой крыши – шпренгель. Так называют опорную стойку, которая поддерживает диагональную стропилу.

В сложных кровельных конструкциях есть разные элементы, которых нет в более простых сооружениях. К примеру, ендова. Это стык двух скатов, соединение которых – внутренний угол. По ендове обязательно укладывают стропильную ногу, а сверху покрывают двумя досками на двух разных скатах, как показано на фото ниже.

Формирование ендовы двумя досками Источник k-dom74.ru

В мансардных крышах есть элемент, который называют верхней обвязкой. Это не что иное, как прогоны, на которые упираются стропила: верхние нижними концами, нижние верхними. Часть верхней обвязки формируют фронтоны. Понятно, что под обвязку обязательно устанавливаются опорные стойки.

Итак, нами рассмотрены основные элементы крыши с названиями и их точным назначением. Надо обозначить, что подходить к решению выбора каждой детали надо с предварительно проводимыми расчетами. В основном это касается нагрузок. В принципе, ничего сложного в расчетах нет. Но эта тема другой статьи.

Общие характеристики кровельных материалов

Вне зависимости от конкретных особенностей и технических характеристик, все кровельные материалы имеют общие критерии оценки.

Максимальные суммарные нагрузки. Они должны выдерживать снеговой покров, порывы ветра, вес строителей.

Эксплуатационные параметры

К ним относится долговечность, простота установки и обслуживания, оригинальные дизайнерские решения.

Стоимость. Принимать во внимание следует не только цену самого материала, но и доборных элементов, специальных узлов стропильной системы, требования к обрешетке и пр. условия. Кроме того, существенное влияние оказывает сложность установки, от нее зависит величина оплаты труда кровельщиков.

Чем сложнее кровля, тем дороже выйдет ее строительство

В связи с тем, что кровля постоянно подвергается воздействию многочисленных негативных факторов, она должна быть устойчивой к механическим нагрузкам, деформациям, жесткому воздействию ультрафиолетовых лучей, большим температурным перепадам. При этом длительный период времени сохранять герметичность и презентабельный внешний вид крыши, не требовать много времени для обслуживания, быть ремонтопригодной и заменяемой.

Важные факторы — долговечность и ремонтопригодность кровли

Как устроены разные типы ендов

Различают два вида ендов – нижнюю и верхнюю. Нижняя должна обеспечивать надежность и герметичность, а верхняя, в основном, выполняет декоративную функцию. Поэтому нижняя ендова выполняется из прочной оцинкованной стальной полоски, защищающей от воды пространство под кровлей. Края этой широкой фальшендовы (именно так ее еще называют) загнуты, чтобы вода не переливалась. А нижний ее край расположен над карнизом.

Планка нижней ендовы.

Ну, а верхняя планка, выступающая над нижней на 15 или 20 сантиметров, призвана красиво прикрыть места соединения. Ей ведь не обязательно быть прочной, и она обычно делается из материала кровли, а монтируется лишь после полной укладки покрытия крыши.

Планка верхней ендовы.

Чтобы ендова не провисала, под нее ставят сплошную обрешетку из обрезных досок, обработанных антисептиком. Это помогает выдерживать большие нагрузки (в виде снежных сугробов, например). В некоторых случаях на обрешетку настилают гидроизоляцию.

Устройство ендовы.

Стыки кровельных плоскостей, прикрытые ендовой, могут соприкасаться или соединяться тремя разными способами. Соответственно, и ендова по способу монтажа может быть открытой, закрытой или переплетенной (сочлененной).

#1. Ендова открытая – самое простое решение. Вот только использовать ее возможно лишь на кровлях, отличающихся не очень крутыми скатами. При таком способе монтажа кровельные стыки имеют зазор, в котором и располагается наш желобок. Его крепят кровельными саморезами, вкрученными через 30 сантиметров. Монтаж нижней ендовы начинают снизу вверх. Для надежности под низ подкладывают гидроизоляцию. В завершение монтируется декоративная ендова верхняя (снизу вверх, с десятисантиметровым нахлестом отдельных частей).

#2. Ендова закрытая используется на крышах, у которых углы между кровельными плоскостями острые. Стыки кровельного материала в данном случае плотно соединяются друг с другом, проходя над ендовой.

#3. Ендова переплетенная также полностью закрыта кровлей, но отдельные ряды листов кровли, на соседних плоскостях, переплетаются между собой.

Выбор типа ендовы зависит как от угла наклона ската и используемого кровельного материала.

О недостатках и преимуществах всех трех типов ендов

У открытой ендовы:

• Простой и очень быстрый сток воды и стаявшего снега с крыши;
• Монтаж отнимает немного времени;

Но:

Внешний вид открытого желоба не так презентабелен, как у элементов закрытого или сочлененного вида.

У закрытой или переплетенной ендовы:

Весьма привлекательный внешний вид.

Но:

Монтаж происходит дольше, чем при открытом способе.

Вот мы и рассмотрели, что такое ендова кровли. Как видите, у нее только название хитрое и не всем известное, а суть весьма проста

И без этого важного элемента кровли обойтись нельзя никак, иначе потечет крыша в очень скором времени
