Ендова: понятие, назначение, монтаж

Особенности монтажа ендового узла

При монтаже ендовы (начиная с конька и кончая карнизом) производятся следующие работы:

• В каждую ендову устанавливается дополнительная доска. Установка планок ендовы производится снизу вверх с нахлестом от 20 до 30 см.
• Нижнюю планку необходимо обрезать ниже линии карниза. Под ендовыми отбортовками и коньком монтируется уплотнитель.
• Между кровельным покрытием и осевой линией ендовы с обеих сторон должен сохраняться 6-10-сантиметровый зазор.
• В случае обрезания листов в них должны быть закреплены саморезы с соблюдением расстояния в 1-1,5 см.
• При осуществлении крепления листа кровельного покрытия и ендовы надо сохранять расстояние в 25 сантиметров от ендовой оси.

При корректной сборке кровельной конструкции в точках крепления кровельный материал будет соприкасаться с доской, на которой установлена ендова.

В некоторых случаях особенности кровельной конструкции требуют создания ендов, начинающихся и заканчивающихся на скатах кровли – например, при устройстве слуховых окон. В этом случае требуется установка дополнительной доски под ендову.

Лист кровельного покрытия должен быть обрезан таким образом, чтобы срез оказался выше уровня выхода ендовы примерно на 2 см. В листе следует сделать вырезы под боковые и передние стенки слуховых окон. Вдоль стен производится монтаж уплотнителя. Карнизные свесы окон закрываются при помощи планки.

После этого монтируются планки ендовы. Их необходимо обрезать по карнизу и выходу на скат.

Выходящий на скат край должен очень плотно прилегать к поверхности кровельного покрытия. Поскольку угол уклона должен быть как минимум 11%, плотность прилегания достигается ручным формированием верхнего края ендовы.

Примыкание ендов фиксируется при помощи саморезов и герметика. Под отбортовки монтируется уплотнитель. При этом для стыка ендов применяется герметизирующая лента.

ВЫВОДЫ:

• Ендова – один из важнейших элементов кровельной конструкции.
• Она подвергается повышенным нагрузкам – поэтому ее монтаж требует особо тщательного подхода.
• Различают открытый, закрытый и переплетенный виды ендов.
• Производится монтаж как верхней, так и нижней узлов.
• Процессы устройства открытой, закрытой и переплетенной разновидностей имеют свои особенности.
• Основная сложность при монтаже заключается в устройстве стропильной системы.
• Важным моментом при этом является гидроизоляция.
• При устройстве ендов необходимо строго придерживаться правил.

https://youtube.com/watch?v=Q86GKOlfUfY

Некоторые особенности обустройства сложных крыш

С отдельными особенностями монтажа разжелобков строители сталкиваются в нестандартных ситуациях. Так, при пологом расположении скатов крыши рекомендуется устраивать дополнительный гидроизоляционный слой. Потому что один пласт гидроизоляции может не выдержать большого напора воды и крыша протечет. Ремонт впадины — занятие весьма хлопотное и неблагодарное, так как может потянуть за собой большой объем работ по ремонту общей кровли. Это значит, что пренебрегать таким советом и экономить на гидроизоляции не стоит.

В том случае, когда крыша имеет крутые скаты, применяется устройство, так называемых, закрытых и переплетенных желобов. Такой вариант устройства кровли допускает переход кровельного материала с одной части крыши на другую. Поэтому и конструкция ендовы будет сложной. Материалы применяются те же, что и в открытой вариации, способы крепления тоже одинаковые. Меняется конструкция самой кровли и траектория расположения желобов. Но закрытые и переплетенные формы ендов требуют дополнительных затрат на усиление гидроизоляционных мероприятий

В этих вариантах разжелобков осадки могут на какое-то время задерживаться и один гидроизоляционный слой может не справиться с возложенной на него задачей, поэтому внимание к ним особенное

Установка

Чтобы своими руками установить ендову крыши, стоит принять во внимание особенности материала кровли

Из металлочерепицы

Этот материал считается лидером в своей категории. Причиной этого является привлекательность внешнего вида, а также хорошие эксплуатационные качества. В данном случае кровля формируется стандартным образом. Первым делом мастеру стоит крепить обрешетку, после этого подложить стандартный металлический лист, что заготовлен в виде желоба. После того как все листы будут уложены, мастер может начинать присоединение верхней ендовы.

Правила формирования обрешетки при работе следующие:

• материал обязан быть сплошным, в нем не должны присутствовать пустоты в месте стыка;
• размеры брусьев не должны составлять меньше чем 15 на 2,5 см;
• ширина обрешетки обязана составлять 30 см со всех сторон.

Когда обрешетка будет сформирована полностью, можно заняться гидроизоляцией. Нижняя ендова должна крепиться шурупами-саморезами с шагом около 30 см. При стыке двух краев материала стоит сформировать нахлест в 10 см. На границе металлочерепицы и ендовы стоит зафиксировать уплотнитель, под действием тепла он будет расширяться и тем самым герметизировать соединение.

На крыше из шифера

Этот материал считается классическим для обустройства кровли. Установка ендовы в данном случае проводится так же, как и в предыдущем варианте. На каркас из дерева укладывают шиферный лист, он должен быть специально изготовленным для нижних желобов. Верхнюю ендову формируют после того, как смонтирована вся кровля. Поверх желоба из древесины закладывают шиферный элемент, изготовленный на заводе. Заготовки из шифера крепят с помощью крупных шиферных гвоздей к верху кровли. Шиферные листы обязаны перекрывать окраины нижней ендовы на 15 см. В некоторых случаях делать монтаж верхнего узла необязательно. Этот момент практикуется на территориях с высоким уровнем влажности.

На профнастиле

Этот вид материала относится к недорогим, но в то же время он довольно просто обрабатывается. Монтаж ендовы в этом случае проводится так же, как и в двух вышеперечисленных случаях. Для кровли из профнастила применяют сплошной ряд из досок, сечение которых составляет примерно 10х3,2 см. В ходе работы стоит сделать дистанцию в 5 см от центра ендовы. Планка для сооружения может погружаться под основу укрытия из профнастила примерно на 25 см.

О монтаже ендовы крыши из профнастила в видео ниже.

Система антиобледенения

Для борьбы с наледью на свесах крыши, с ледяными заторами в воронках и водосточных трубах используют электрические системы антиобледенения. Причины обледенения — суточные перепады температур, «теплая» кровля жилых и эксплуатируемых чердаков.

Условия для возникновения наледи возникают в ендовах, на свесах, в желобах, воронках и трубах. В ендовах происходит накопление снега естественным образом, днем он может подтаивать, а ночью замерзать. Свесы и водосточная система обдуваются ветром, поэтому их температура ниже, чем поверхности остальной части крыши. Именно здесь прокладывают нагревательный кабель системы антиобледенения.

Необходимый инструментарий для работы

Набор инструментов, нужный для работы не отличается кардинально от того, что требуется ля кровельных работ. Вот что понадобится для самостоятельного монтажа ендовы кровли:

• Для разметки: карандаш, рулетка, строительный уровень и отвес, шнур.
• Для обрезки материалов: резаки по дереву и металлу, ножовка.
• Для закрепления материалов на месте: молоток, монтажный пистолет, шуруповерт, отвертки.
• Для изоляции: герметик, гидроизоляционная и обивочная лента.

Стоит также позаботиться о нормальном, надежном основании, на котором можно стоять во время работы. Понадобятся надежные леса или козлы.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

• Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.
• Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.
• Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

• На нем не скапливается мусор.
• Осадки быстро эвакуируются с поверхности.
• Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

1. Эстетичность.
2. Качественная гидроизоляция.

А вот недостатков у такой конструкции существенно больше:

1. Переплетенную ендову достаточно сложно укладывать.
2. Процесс занимает намного больше времени.
3. Такая крыша нуждается в регулярной очистке от мусора.
4. Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

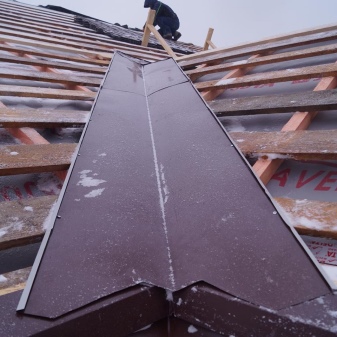

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Вообще, ендова может быть:

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

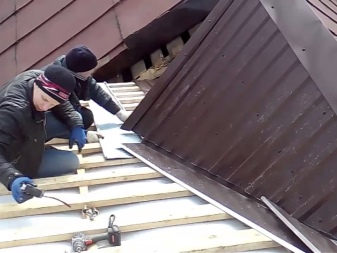

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
2. Накрыть слуховое окно листами металлочерепицы
3. Вдоль стенок слухового окна уложить уплотнитель
4. На карнизный свес окна нужно прикрепить карнизную планку
5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Ошибки при монтаже ендовы

Установка жёлоба ендовы требует внимательности и навыков. Так как этот элемент кровли переносит большое количество дождевой воды, малейшая ошибка при его установке может привести к серьёзным проблемам и дополнительным расходам. Наиболее часто встречающимися ошибками при монтаже ендовы являются:

1. Попытка отрезать черепицу прямо на ендове, используя болгарку. Это часто приводит к повреждению уже закреплённого желобка. Кроме того, очень трудно добиться ровной линии отреза по всей длине разжелобка, поэтому ендова и вся кровля будет выглядеть неряшливо, а стекание воды и сход снега будут затруднены.

2. Крепление желобка гвоздями по всей длине.
3. Установка планок ендовы от конька к нижнему краю. В этом случае нижняя планка будет накрывать верхнюю. В местах примыканий этих элементов влага попадёт внутрь кровли, а не стечёт вниз.
4. Узкая обрешётка или отсутствие дополнительных реек. Эта ошибка приведёт к тому, что вес снега деформирует ендову. В результате образуются щели и зазоры, через которые проникнет влага.

5. Перекрученные или недостаточно сильно закрученные саморезы. В первом случае повреждается кровельное покрытие, во втором — под саморез будет проникать влага.

Процесс установки ендовы требует специальных познаний и строительных навыков. Поэтому монтаж этого кровельного элемента лучше доверить опытным специалистам. В этом случае будут исключены ошибки, приводящие к серьёзным проблемам.

Полезные советы

1. Герметизирующие материалы и ленты нужно монтировать качественно. Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
2. Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
3. Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
4. Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
5. После установки ендовы не стоит задерживать выполнение остальных работ надолго.
6. При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
7. Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
8. Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
9. Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.

Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.

Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.

Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства

Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции

Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.

О монтаже ендовы смотрите в следующем видео.

Ендовый ковер: монтаж по правилам

Монтаж ендового ковра, и мягкой кровли вообще, выполняют в сухую погоду. Желательно, при температуре воздуха выше 10 °C (все материалы сохраняют оптимальную эластичность). При более низкой температуре кровельные материалы необходимо хранить в теплом помещении, а мастику разогревать на водяной бане.

Для работы вам потребуются:

• рулетка, карандаш и кровельный нож — для раскроя;
• разметочный шнур;
• молоток;
• шпатель — для нанесения мастики;
• мастика для фиксации и герметизации ковра по периметру;
• ершеные гвозди — для дополнительной фиксации ковра.

Напомним, поперечный размер ендового ковра составляет 1 м, и его укладывают примерно по 50 см вправо и влево от оси.

Внимание! Ендовый ковер укладывают после монтажа подкладочного ковра и установки карнизных планок.

Отметьте с помощью разметочного шнура середину будущего желоба на подкладочном ковре и на раскроенном ендовом ковре. Раскроенный ендовый ковер уложите в ендову так, чтобы его продольная ось (отмеченная разметкой) была смещена на 20–30 мм вправо или влево от отметки на подкладочном ковре.

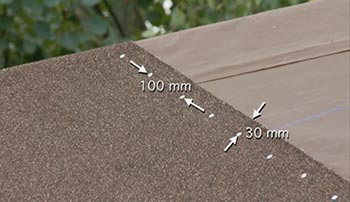

Аккуратно отверните края ендового ковра к середине и промажьте их по периметру мастикой на ширину не менее 10 см. В принципе, мастику можно наносить на подкладочный ковер, если предварительно сделать разметку положения ендового ковра.

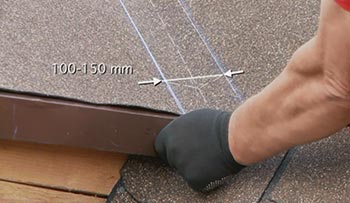

На уложенном и зафиксированном ендовом ковре сделайте следующие отметки:

• ось — середина будущего желоба;
• границы желоба — две отметки слева и справа от оси на расстоянии 10–15 см. Обычно чем круче крыша, тем уже желоб.

При высоком уровне атмосферных осадков, наличии большого количества деревьев рядом с домом ширину желоба можно увеличить.

Нюансы монтажа

Мы уже упоминали о нагрузках, которые испытывает крыша с ендовой, поэтому следует обратить внимание на устройство желоба. Ключевые моменты монтажа: герметизация стыков, величина нахлеста, шаг между элементами крепежа, подрезка кровельных листов

Из общей картины выделяется только разжелобок мягкой кровли, проводимый по сплошному покрытию.

Инструкция по укладке под мягкое покрытие:

1. Скаты крыши укрываются подкладочным ковром на стыке внахлест;
2. Внутренний угол закрывается ендовым ковром. Он крепится по краям битумной мастикой и прибивается гвоздями с шагом 10–20 см. Ковер должен выступать из-под покрытия на 20 см;

Ендовый ковер со свесом

1. Ендова длиной более 10 м выполняется из нескольких фрагментов с нахлестом 15 см. Края фиксируются мастикой.

На фото — закрытый разжелобок под гибкой черепицей

Укладка под металлочерепицу, керамочерепицу, профлист:

1. На настил укладывается гидроизоляция, крепится гвоздями с шагом 20 см;
2. Сверху саморезами с шагом 30 см крепится нижняя планка таким образом, чтобы ее нижний конец прикрывал карнизную доску;
3. Приклеиваются уплотнители;
4. Листы металлочерепицы/профлиста вдоль желоба подрезаются. Крепятся, не доходя 10 см от линии сгиба ендовы;

Схема разжелобка под профнастил

1. Элементы верхней планки укладываются с нахлестом 10–12 см.

15 м идеально ровной линии гарантировано

Укладка под ондулин:

1. Монтаж ендовы из фрагментов проводится с нахлестом 15 см, закрепляя саморезами верхние углы каждого отрезка;

Стыки ендовы можно назвать слабым звеном, поэтому важно соблюдать рекомендуемую длину стыков

1. Приклеить уплотнители вдоль бортиков;
2. Листы ондулина вдоль ендовы подрезать, прибить кровельными гвоздями в каждую волну максимально далеко от центра желоба.
