Монтаж металлочерепицы: пошаговая инструкция для самостоятельной отделки кровли

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Расчет

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементыКомплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

• планки из стали длиной в 2 м;
• стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Как рассчитать нагрузки

Нагрузки могут быть постоянными или временными:

• Постоянные — это собственный вес кровли, всех ее конструкций, покрытий, изоляции и т.д.
• Временные — от переносного оборудования, людей, ремонтных материалов, снега, ветра.

При расчете учитывается также действие особых нагрузок — сейсмических, взрывных, в результате пожара или природных катаклизмов. Постоянные, временные и особые нагрузки могут сочетаться, поэтому их суммируют, применяя коэффициенты сочетания. Нагрузки и воздействия, в том числе связанные с климатическими явлениями, определяются по СП 20.13330.2016.

Постоянная

Нагрузка рассчитывается целиком на всю кровлю или на 1 кв.м. К постоянным относятся:

• Вес кровельного покрытия, который можно найти в техническом описании или узнать у производителя. Она указывается в кг/м².

Вес обрешетки, который для разных кровельных материалов может быть в пределах 15-25 кг/м². Это зависит, сплошной будет настил или разреженный.
Утеплитель с изоляцией весит приблизительно 10-20 кг/м². Если теплоизоляция не предусматривается, то ее не учитывают.
Вес самих стропильных ног. Поэтому сразу задаются их параметры, которые определяются из геометрических характеристик кровли и рекомендуемого соотношения поперечного сечения к длине.

Чтобы найти вес всех стропил, плотность древесины умножается на объем одной балки, а затем на их количество. Предварительно нужно знать площадь сечения одного стропила и его длину, а также породу конкретного дерева.

Просуммировав все постоянные нагрузки, необходимо скорректировать полученное значение с повышающим коэффициентом надежности 1,1. Затем эту величину нужно поделить на общую площадь кровли и умножить на грузовую площадь. Это и есть постоянная нагрузка на 1 стропило.

Снеговая нагрузка

Для определения снеговой нагрузки нужно найти нормативный вес снежного покрова по СП 20.13330.2016 для своего региона. Как почистить крышу от снега мы писали тут.

Он указан для горизонтальной поверхности земли. Для перехода на наклонную проекцию нужно учитывать коэффициент µ, который определяется в зависимости от угла ската:

• если наклон меньше или равен 30°, то µ=1;
• при значениях угла от 30 до 60° µ находится в пределах от 0 до 1 (определяется интерполяцией);
• для крутого уклона более 60° µ=0, т.е. снеговая нагрузка не учитывается совсем.

Схемы нормативных снеговых нагрузок

Далее снеговая нагрузка корректируется с учетом коэффициента надежности, который составляет не менее 1,4. Повышение на 40% позволяет сделать запас по прочности на случай экстремального накопления снега.

Ветровая

Воздействие ветра на кровлю зависит от факторов:

• формы и высоты здания;
• угла наклона скатов;
• региона;
• характера окружающей застройки.

Ветровая нагрузка согласно СП классифицируется на основную, пиковую, резонансную и аэродинамическую. При проектировании частных домов можно упростить достаточно сложные расчеты применением коэффициента k, учитывающего изменение давления ветра по высоте и аэродинамического коэффициента с, который принимается по максимуму как 0,8.

Для определения нормативной нагрузки необходимо узнать свой ветровой регион, который может быть от I до VII.

Нормативная нагрузка в зависимости от типа местности и высоты сооружения корректируется коэффициентом k, а также аэродинамическим коэффициентом с.

Коэффициент k может быть как понижающим, так и повышающим. В открытом поле при высоте дома более 10 м он максимальный и составляет 1,25, а в плотной городской застройке для зданий до 10 м он минимальный — всего 0,4.

Аэродинамический коэффициент с определяется в зависимости от угла наклона ската и направления средней скорости ветра. По таблицам приложения СП находится значение для каждого участка кровли как с наветренной, так и подветренной стороны. Далее в расчет включается его максимальное значение коэффициента.

Значения аэродинамических коэффициентов ветровой нагрузки

После умножения нормативного давления ветра на все коэффициенты используется повышающий коэффициент надежности 1,4. Он увеличивает расчетную нагрузку для заложения необходимого запаса прочности.

Сочетание нагрузок

Постоянные и временные нагрузки никогда не действуют одновременно. Нужно найти наиболее вероятное их сочетание. Как правило, используются понижающие коэффициенты от 0,3 до 0,8.

Но в случае расчета стропил такими условностями можно пренебречь и просуммировать постоянную нагрузку с временной. После умножения на грузовую площадь можно приступать к проверке правильности назначенного шага и сечения.

Кровельный пирог под металлочерепицу

Конструкция крыши зависит от того, какие функции будут на неё возложены. Если требуется укрыть гараж, мастерскую или какую-нибудь хозяйственную постройку, то используют минимальный набор элементов, а такую кровлю называют холодной. В случае когда здание нуждается в качественном утеплении и защите от шума (например, если это жилой дом), конструкция дополняется несколькими слоями теплоизоляции и сопутствующими ей материалами. При этом она может включать до 10 слоёв, а такой кровельный пирог называется тёплым.

Полный кровельный пирог позволяет утеплить чердачное помещение, чтобы в дальнейшем использовать его в качестве жилой комнаты

Холодная кровля нередко используется и при строительстве жилых зданий, особенно в южных регионах. В этом случае утепляется чердачное перекрытие. Как правило, этого достаточно, чтобы обеспечить комфортное проживание в зимний период. И тем не менее делать для загородного дома холодную крышу из металлочерепицы не рекомендуется — всему виной громкий звук, который издают стальные листы во время дождя или града.

Для холодной крыши

Если не брать во внимание несущие конструкции стропильной системы, то в состав кровельного пирога на холодной крыше из металлочерепицы входят только лишь листы самого материала, гидроизоляционная плёнка и рейки обрешётки и контробрешётки

При обустройстве холодной кровли важно обеспечить теплоизоляцию перекрытий, ведь чердачное помещение в зимнее время будет подвергаться воздействию низких температур

Для предварительного крепления полотнищ гидроизоляции используют строительный степлер или мелкие гвозди. При этом плёнку не следует натягивать, напротив, нужно добиться провисания не менее 20–25 мм. Благодаря этому между гидроизоляцией и металлочерепицей будет обеспечен зазор, необходимый для вентиляции подкровельного пространства и своевременного удаления конденсата. Окончательный прижим и фиксацию плёнки выполняют рейками контробрешётки, которые укладывают вдоль стропильных ног и прибивают гвоздями или прикручивают саморезами. После этого поперёк контрбруса укладывают обрешётку, а уже к ней крепят листы кровельного материала.

Для утеплённой крыши

Структура кровельного пирога для тёплой крыши отличается наличием слоёв, которые в любое время года позволяют обеспечить в чердачном помещении комфортную обстановку. В остальном конструкция содержит такие же элементы, что и при строительстве холодной крыши.

При обустройстве кровельного пирога тёплой крыши важно обеспечить хорошую вентиляцию, иначе влага будет способствовать порче теплоизоляции и деревянных элементов каркаса

Структура тёплого кровельного пирога по направлению от чердака наружу помещения выглядит следующим образом:

• пароизоляционная мембрана, которая препятствует проникновению пара в утеплитель и в то же время позволяет отводить влагу от теплоизоляции;
• один или несколько слоёв теплоизоляции, находящихся в промежутках между стропилами или поверх реек контробрешётки;
• гидроизоляционная плёнка — её в отличие от описанного выше способа монтируют с провисанием до 50 мм. Кроме того, такое же расстояние необходимо оставить между плёнкой и утеплителем — это позволит организовать нормальную вентиляцию. Если же используются мембранные материалы, то зазор до гидроизоляции можно уменьшить до минимума;
• контрбрус, который крепят точно так же, как и в случае с холодной кровлей;
• рейки обрешётки — их устанавливают с шагом 35–40 см;
• листы металлочерепицы.

В качестве теплоизоляции могут использоваться различные плитные и рулонные материалы — базальтовая или минеральная вата, стекловата, плиты экструдированного пенополистирола и др. Для обрешётки и контробрешётки лучше всего подходит сосновый брус сечением 50х50 мм.

Расчеты

Металлочерепица – это оцинкованные листы стали с защитным декоративным слоем. При выборе покрытия необходимо учитывать размер всей рабочей площади в точности, поскольку полная ширина листов на 80–120 мм больше рабочей.

Для корректности расчетов максимальную длину листа металлочерепицы надо разделить на рабочую ширину. Полученная величина округляется (в большую сторону 0, причем расчет производится по горизонтали ската).

Количество необходимых для одного ряда листов, а также их длину вычисляют следующим образом:

• от верхней части крыши до нижней измеряют длину ската;
• учитывают свес карниза (0,05 м);
• перехлест металлочерепичных листов по вертикали – 0,15 м на ряд;
• если длина листов такова, что их можно укладывать в один ряд, то перехлест не берется в расчет.

Завершив измерения, показатели складывают. Полученная величина и является требуемой длиной. Когда производитель режет листы в соответствии с индивидуальными мерками, металлочерепица рассчитывается его представителями.

При индивидуальном подходе количество отходов намного меньше. Размер материала варьируется от 70 см до 12 м. Лучшим вариантом является металлочерепица размером 4-4,5 м. Листы должны быть такой длины, чтобы в точках соприкосновения скосы полностью закрывались.

Монтаж ендовы для крыш из различных материалов

Поскольку ендова это конструкция на пересечении скатов крыши, она является самым слабым местом кровли. Сюда ложится наибольшая нагрузка. Монтировать ендову должны профессиональные строители или человек, знающий все тонкости работы с этим элементом и различными материалами.

Крыши из ондулина

Ендова для мягкой кровли требует выполнения дополнительной обрешетки. Для этого потребуются две обрезные доски, имеющие ширину не менее 20 см. Они крепятся с отступом в 5 см от оси разжелобка. Дерево лучше обработать антисептическим средством.

Надо следить, чтобы центр разжелобка расположился строго между доскамиИсточник sargorstroy.ru

Установка на крыше из ондулина:

• монтируется элемент обязательно снизу вверх;
• нахлест между частями разжелобка делают 15 см;
• после примерки листов ондулина к месту перегиба кровли, их раскраивают нужным образом;
• листы нужного размера монтируются на ендову с отступом 5 см от ее оси, их прикрепляют гвоздями к каждой волне.

Крыши из металлочерепицы

Под ендову на кровлях с данным типом покрытия делается сплошная обрешетка, что предотвратит ее провисание. Такая конструкция является жестким основанием под разжелобок. Ендова выполняется с двумя планками – вода стекает по нижней, а верхняя несет главным образом декоративное назначение, но также предотвращает коррозию на срезах листов покрытия кровли.

Планки ендовыИсточник legkovmeste.ru

Разжелобок для кровли из металлочерепицы монтируется следующим образом:

• нижние планки располагают с нахлестом порядка 15 см и закрепляют на обрешетке саморезами;
• места стыков необходимо герметизировать;
• немного с нахлестом на планку разжелобка укладывают листы металлочерепицы и крепят гвоздями, предназначенными для кровли;
• на листы сверху стыка накладывается верхняя планка и фиксируется метизами.

Крыши из профнастила и шифера

Под эти покрытия для кровли при монтаже ендовы укладывается несколько досок. Далее на них крепится гидроизоляция, которая подлежит соединению с гидроизоляционной мембраной, проложенной на скатах крыши.

Нахлест в этом случае делают 15 см, а стыки фиксируются двусторонним скотчемИсточник rico.zavuhotegi.ru.net

Далее разжелобок крепится следующим образом:

• монтируется нижняя планка;
• затем к ней прикрепляется уплотнитель, его рекомендуется усилить герметиком по сторонам от скатов кровли;
• осуществляется монтаж покрытия крыши;
• образовавшийся в выступах волны зазор заполняется герметиком.

Монтаж ендовы при кровле профлистом может быть выполнен в нескольких вариантах ее оформления:

Открытая. В таком варианте листы профнастила надо отрезать на расстоянии 6-10 см от линии сгиба. Планка и срезы становятся открытыми. Чтобы предохранить их от внешнего воздействия, на материал крыши монтируются декоративный желоб. Его крепят к обрешетке при помощи гвоздей.

Закрытая. Листы профнастила обрезаются четко по линии перегиба и стыкуются между собой без зазора. Использование никаких дополнительных элементов в этом случае не требуется.

Переплетенная. Этот способ доступен в основном профессионалам, самостоятельно такой монтаж осуществить сложно. Перегиб кровли перекрывают листами покрытия, заходящими на другую сторону по очереди. Такой способ редко используют для жестких покрытий, он больше подходит для кровли с мягкими видами покрытий.

Варианты оформления ендовыИсточник legkovmeste.ru

По сути, открытый и закрытый типы монтажа ендовы крыши из профнастила отличаются только методом, которым подрезается материал.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

• Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
• Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
• Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

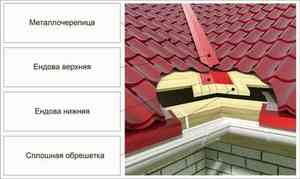

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Гидроизоляция и система вентиляции

Для предотвращения коррозии металла и загнивания деревянных частей конструкции нужны изоляционные покрытия и вентиляция.

Пропорциональное соотношение промежутков вентиляции и площади всей кровли составляет 1:100. Вентиляционные зазоры располагают в соответствии с площадью каждого отдельного ската. Например, при площади ската 100 кв. м площадь зазоров должна быть равна 1 кв. м.

Приток воздуха происходит у карниза, а отток – у конька. Показатели коньковой и карнизной площадей равны.

Поэтому общий для конкретного ската показатель делят пополам. Такой прием позволяет обеспечить равномерное поступление и выход воздуха.

На пути воздушного потока не должно быть никаких помех. Обеспечивается это:

• расположенным у конька вентиляционным зазором и слуховыми окнами;
• потоком как между крышей и слоем гидроизоляционного покрытия, так и между гидро- и теплоизоляцией;
• наличием вентиляционных промежутков в подшивке карниза.

Для устройства гидроизоляции используют пленки трех видов:

• антиконденсатные материалы;
• супердиффузные мембраны;
• классическую гидроизоляцию.

При выборе антиконденсатных материалов вентиляция должна быть двухконтурная. Спецификой данного материала является ворсистая структура, которая впитывает влагу, быстро высыхающую в солнечную теплую погоду.

При использовании супердиффузной мембраны ее укладывают непосредственно на утеплитель, а вентиляция может быть одноконтурной: между мембраной и материалом крыши.

При применении классического варианта вентиляция будет двухконтурной: между кровельным материалом и гидроизоляционным слоем и между гидроизоляцией и утеплителем.

Вне зависимости от типа гидроизоляционной пленки величина зазора должна составлять от 3 до 5 см.

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Вообще, ендова может быть:

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
2. Накрыть слуховое окно листами металлочерепицы
3. Вдоль стенок слухового окна уложить уплотнитель
4. На карнизный свес окна нужно прикрепить карнизную планку
5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

Правила выбора комплектующих частей

Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.

Все комплектующие элементы должны отвечать определенным требованиям:

• Они должны соответствовать материалу, используемому для покрытия кровли.
• Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
• Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.

Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Как крыть кровлю металлочерепицей?

Для облегчения подъема листов на кровлю следует устроить особые лаги. При большой поверхности крыши или неудобстве подачи листов с земли на кровле можно оборудовать стеллажи для временного хранения материала.

Листы укладывают на рейки, отделяя их друг от с друга, что позволяет избежать повреждений. Непосредственно после укладки защитная пленка удаляется.

Ходить по листам следует с большой осторожностью. При необходимости передвижения вдоль покрытия ступать надо в промежутки между волнами, при движении поперек – по складкам

Обувь строителей должна быть мягкой.

Во время дождя возрастает риск возникновения капиллярного эффекта, при котором вода (при подъеме выше уровня стока) может просачиваться в местах наложения листов друг на друга, как бы выдавливаясь между листами.

Чтобы предотвратить данный эффект, на листах проделаны специальные канавки, по которым просочившаяся вода может стечь.

При разновидности материала, где канавка предусматривается с двух сторон листа, она, как правило, бывает справа. По ходу укладки необходимо следить, чтобы каждый последующий лист перекрывал капиллярный паз предыдущего.

Монтаж начинают с укладки первого листа, а следующие можно монтировать как вправо, так и влево.

Начинать надо с той стороны, на которой отсутствуют срезы и скосы и нет необходимости в обрезке листа. Продолжают укладку в направлении к другому скату: к косому коньку или междускатной ендове.

При монтаже справа налево каждый последующий лист ложится на крайнюю волну предшествующего. При этом капиллярная канавка закрывается с левой стороны.

При монтаже слева направо край следующего листа надо помещать под волну предыдущего для покрытия канавки. Этот способ более простой, чем предыдущий, так как один лист закрепляет другой и исключается возможность сдвига.

Однако при этом есть вероятность повреждения полимерного покрытия.

При любой форме конструкции листы выравниваются в горизонтальном направлении параллельно карнизной линии. Свес за карниз составляет 50 мм.

Монтаж листов металлочерепицы в один ряд

При данном методе укладки с правой стороны в левую первый лист выравнивают в соответствии с карнизом и торцом, затем закрепляют рядом с коньком по центру при помощи самореза.

Следующий лист накладывают сверху с захватом одной волны, выравнивают с первым листом и скрепляют их один с другим. Так укладывают не более 4 листов и соединяют их вместе по очереди.

В результате получится блок. Его надо выровнять по карнизу, оставив при этом припуск для свеса. Готовая конструкция крепится к обрешетке.

Многорядный монтаж

При данном способе монтажа первый лист, уложенный справа налево, выравнивают по карнизу и торцу.

Второй лист закрепляется по центру у конька при помощи самореза над первым (с наложением). Затем их выравнивают и скрепляют саморезами.

Третий лист укладывается слева от первого, их также скрепляют. Над ним монтируется следующий (аналогично предыдущим двум).

Блок выравнивают по торцу и карнизу и окончательно закрепляют на обрешетке.

Укладка металлочерепичной кровли на треугольных скатах

До начала монтажа необходимо по центру сделать разметку, а через нее провести осевую линию.

Такая линия проводится и по листу. Лист после их совмещения крепится при помощи винта-самореза. Остальные листы монтируются в обе стороны от первого аналогично первым двум случаям.

При монтаже металлочерепицы на треугольных скатах, косых хребтах, ендовах листы необходимо обрезать (можно прямо на кровле).

Черепицу размечают на особом приспособлении – чертке. Его устраивают следующим образом: кладут две доски шириной 100 мм параллельно друг другу, еще две кладут на них перпендикулярно.

Доски нежестко скрепляют. От внутреннего ребра левой доски до внешнего правой должно сохраняться расстояние 1100 мм.

Ендовы и косые хребты

Лист, который необходимо обрезать, накладывается на целый. Когда устанавливают черток, его свободно закрепленные части поворачиваются.

Поперечно расположенные доски располагают в горизонтальном положении, в то время как вертикальная доска лежит на ендове (косом хребте) внутренней стороной.

Незакрепленный лист размечают после корректной установки. Линию проводят параллельно внешней стороне другой вертикальной доски, не лежащей на ендове.

Затем лист снимают. Обрезку производят четко по разметке, лист соединяют с закрепленным листом. Аналогично производится монтаж остального материала.
