Дизайн угловой кухни: 70+ фото реальных интерьеров

Наполнение шкафа под раковиной

В месте размещения моечного узла располагаются все необходимые для его функционирования коммуникации. Из-за этого подобная мебель, как правило, не имеет глухой задней стенки, как например шкаф в прихожей. В обычных прямоугольных конструкциях достаточно пространства для организации удобного подключения горячей и холодной воды, а также канализационного слива

Если же планируется установка фильтрующих систем, измельчителя и проточного водонагревателя, лучше обратить внимание на более просторные трапециевидные модели

Фильтры и нагреватель, как правило, крепят на стенах, и в трапециевидных конструкциях их можно установить в тот самый дальних уголок, к которому нет удобного доступа. Такой доступ нужен достаточно редко и обычно специалистам, привыкшим работать в стесненных условиях.

Помимо размещения коммуникаций и моечных аксессуаров подстолье можно использовать для хранения кухонных принадлежностей. Грамотно организовать пространство в основании помогут выдвижные решетчатые корзины и вращающиеся сетки (карусельные системы). Если планируется ставить под умывальник встроенный контейнер для бытовых отходов или простое мусорное ведро, лучше заранее знать его величину и приблизительное расположение других элементов наполнения.

С чего начать проектирование кухни

Разработка проекта начинается с создания эскиза, поиска концепции, а затем определяется возможность ее реализации в существующих условиях. Для этого необходимо подобрать размеры основных элементов в соответствии с параметрами помещения.

Размеры кухонного гарнитура и его основных элементов подбираются с учетом параметров помещения

Обмер помещения – что учесть

На первом этапе необходимо подготовить обмерочный план кухни, чтобы наглядно отобразить конструктивные особенности помещения, расположение оконного и дверного проема, труб, стояков, розеток, включателей.

Обмерочный план кухни

Для разработки проекта кухонного гарнитура требуется выполнять ряд измерений.

Таблица 1. Необходимые измерения

Иллюстрация	Описание
Замер №1	Важный показатель – высота потолка (h1 на схеме). Если в помещении имеется натяжной потолок или предполагается его установка, то от значения h1 потребуется отнять 4-5 см. При наличии гипсокартонных потолочных конструкций выполняют два замера: h1 и от пола до гипсокартонной конструкции.
Замер №2	При расположении на кухне газовой трубы также необходимо выполнить ряд измерений: h2 – расстояние от пола до газового крана, L4 – от смежной стены до газопроводной трубы и L8 – расстояние между трубой и стеной, вдоль которой она расположена.
Замер №3	Чтобы определить – не будет ли подоконник мешать установке кухонного гарнитура, необходимо выполнить замеры, на схеме обозначенные как L5 b h3 – первый от угла смежных стен до края подоконника и второй от пола до подоконника. Если значение L5 превышает 60 см, то расстояние от пола до подоконника не измеряют.
Замер №4	С противоположной стороны от стены до трубы выполняют замеры L3 – от угла до газопроводной трубы и L2 – от угла до крайней точки газоотводной трубы. Зная значение расстояний L1, L3 и L4 можно определить диаметр газовой трубы.
Замер №5	На этой же стене и противоположной определяют расположение виртуальной точки, которая образуется при схождении линий с координатами 60 х 81-82 см. (Lвсп. и h всп. на схеме).
Замер №6	При соединении расположенных противоположно виртуальных точек будут получены две длины – от точки до точки и непосредственно между противоположными стенами от угла до угла. Эти две длины сравнивают и выбирают наибольшее, которое будет отображено на эскизе.
Замер №7	К основным размерам относится ширина противоположной от окна стены (L6 на схеме).
Замер №8	Также требуется определить место размещения вытяжного отверстия, выполнив измерения L7 (от угла) и h4 (от пола).
Замер №9	При расположении гарнитура на противоположной стороне – измеряют расстояние от дверного проема до стены (L1доп. на схеме).
Замер №10	При размещении гарнитура вдоль стены, смежной с той, вдоль которой проходит труба отопления, потребуются следующие измерения: L2доп. – от угла до края подоконника, L3доп. – от угла до трубы отопления, L4доп. – от трубы отопления до стены, вдоль которой она расположена.
Замер №11	Полученные замеры отображают на эскизе.

Как выбрать мойку с угловым расположением

Обращают внимание на критерии:

• размеры чаши;
• материал, из которого изготавливается раковина;
• количество чаш: 1 или 2;
• форма раковины;
• способ монтажа: врезка в столешницу, накладная установка;
• цвет изделия;
• шероховатость.

Учитывают еще и комплектацию. Например, часто мойка предлагается вместе с тумбой. Однако при установке на угловом участке помещения сложно предугадать, сколько места она займет. По этой причине рекомендуется сначала создать эскиз будущего гарнитура, рассчитать расстояние между прямолинейными его участками.

Когда рассматривают вариант установки угловой кухни с мойкой в углу, фото разных вариантов позволит определиться с выбором. Например, существуют раковины двойные круглые, квадратные и т.д. У такой конструкции есть ряд преимуществ:

• возможность одновременно мыть и полоскать посуду: эти процессы реализуются в разных емкостях;
• раковина с 2 чашами позволяет быстро разморозить продукты, при этом остается свободная половина для мытья посуды, что экономит время.

Раковина с двойной чашей бывает разных форм; емкости могут располагаться под углом 90° относительно друг к другу или рядом (по прямой линии, вдоль стены). Распространена трапециевидная мойка для кухни. В данном случае чаши находятся не под прямым углом.

Особенности планировки

Вариантов Г-образной планировки существует множество. Рассмотрим самые популярные и удобные способы расположить кухонный гарнитур и бытовую технику, чтобы оставить пространство для обеденной зоны и свободного перемещения.

С мойкой в углу

Мойка в углу – удобный способ зонировать рабочую зону, а также рационально задействовать пространство. Существует 3 способа расположить мойку: справа или слева от угла, а также в центре.

Мойка в центре угла позволяет использовать все пространство столешниц справа и слева от нее. Но у этого способа расположения тоже есть минусы. Если мойка установлена на стыке двух столешниц под прямым углом, то использовать ее будет неудобно. Поэтому рекомендуется устанавливать раковину в скошенном шкафчике в углу, чтобы при необходимости можно было вплотную подойти к мойке.

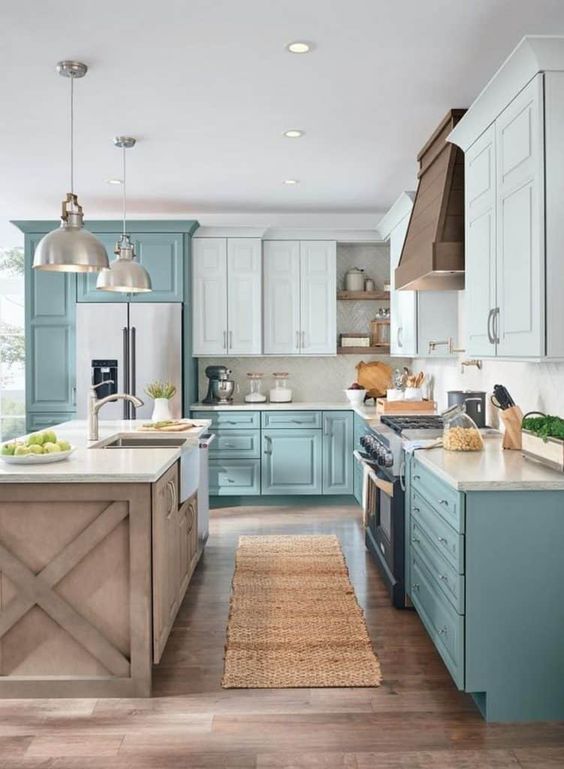

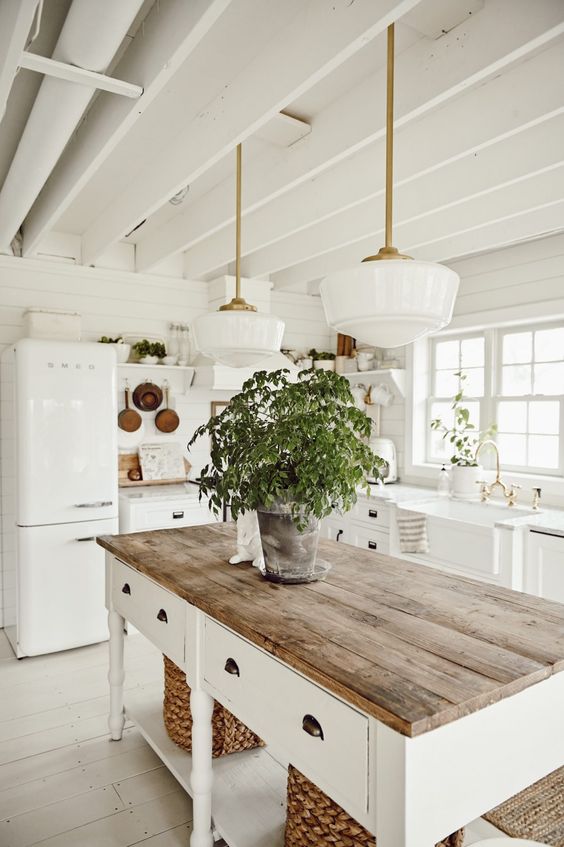

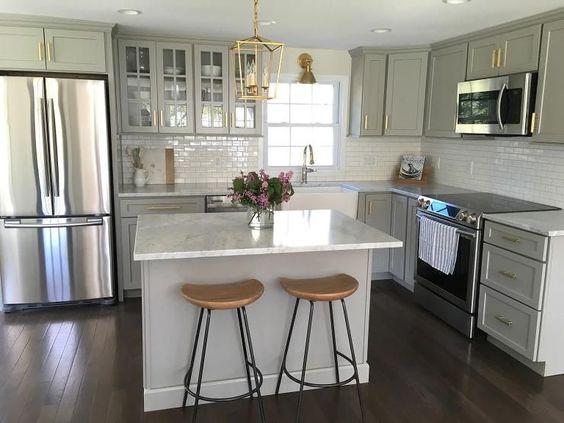

Угловая с островом

Остров – элемент гарнитура, который выносится в центр комнаты. В результате появляется дополнительная рабочая поверхность и система хранения. Кроме того, остров может играть роль обеденного стола, на котором удобно завтракать или перекусывать.

Остров может быть неподвижным в виде тумбы, с открытыми полками внутри, на колесиках. По размеру он может быть достаточно большим, как две кухонные тумбы, или компактным.

Большой остров подходит только для крупногабаритных кухонь, так как на маленькой площади сложно найти место для еще одной тумбы. Но небольшие мобильные варианты можно рассматривать и для маленького помещения.

Также остров может стать заменой навесных шкафов, от которых сегодня все чаще отказываются в пользу более современных систем хранения.

Г-образная с барной стойкой

Популярный способ рационально использовать небольшое пространство – установить барную стойку вместо обеденного стола. Но также она может выступать элементом зонирования пространства, например, в большом помещении или квартире-студии.

Обычно барную стойку устанавливают перпендикулярно одной из столешниц, что позволяет получить встроенную обеденную и дополнительную рабочую зону. Барная стойка может быть продолжением подоконника, в таком случае рационально задействуется сложная зона у окна.

Если вы не знаете, как расположить кухонный гарнитур в комнате с двумя окнами, то угловая кухня с барной стойкой станет отличным решением. В этой планировке у глухой стены размещают основной гарнитур с навесными шкафчиками, плитой и мойкой, у окон – столешницу для работы. Барную стойку располагают напротив основного гарнитура, перпендикулярно столешнице у окна. Это отличный вариант и для студии, так как стойка позволяет визуально отделить зону кухни от гостиной.

Барная стойка может быть с ящиками для хранения, откидной крышкой или пустой внутри. Последние два варианта подходят для малогабаритных угловых кухонь, так как экономят пространство.

С холодильником или газовой колонкой

Габаритный холодильник не так просто вписать в угловую кухню небольших размеров, но возможно, если подходить к делу рационально.

Холодильник устанавливают на входе в комнату или у окна, где он является завершающим элементом гарнитура.

Для холодильника можно сконструировать нишу, чтобы он выглядел более гармонично и являлся частью композиции. Поверх него могут быть антресоли, что увеличивает пространство для хранения.

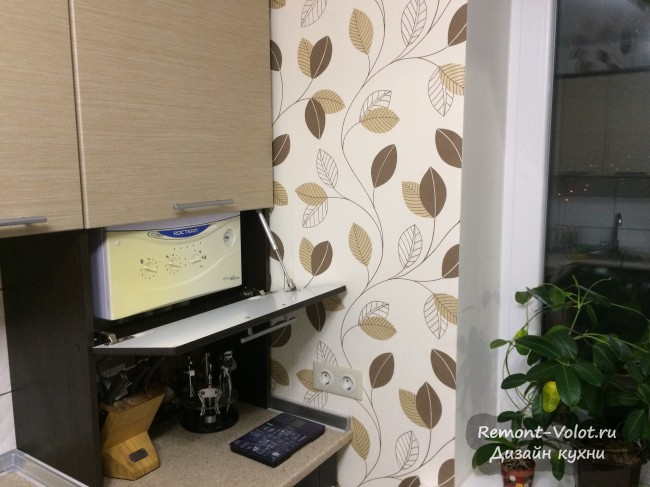

Газовую колонку сегодня маскируют за одной из дверец верхних ящиков. Если кухня до потолка, то не видно будет даже гофро-трубы. Для регулировки температуры и подачи газа достаточно открыть дверцу

Важно размещать колонку на достаточном расстоянии от газовой плиты и, конечно же, не над мойкой

Небольшая угловая кухня с холодильником или газовой колонкой – это реально, если грамотно использовать пространство и не стремиться вместить максимум элементов на небольшой площади.

С окнами с двух сторон

Обычно окна становятся основной проблемой при размещении углового гарнитура. В таком случае можно использовать прием, который часто встречается в американских интерьерах. Он заключается в размещении рабочей зоны с мойкой у окна, что не только практично, но также очень красиво и стильно.

Между двумя окнами можно повесить шкафчик для хранения или полки, а свободные стены оставить для более габаритных конструкций, например, колонки или холодильника. Конечно, при наличии двух окон придется использовать максимум пространства внизу, так как верх стен не получится задействовать под зоны хранения.

Кухонные секции

Для кухни мебель делается из нескольких секций:

• верхний ярус — шкафы, которые монтируются к стене, их размеры и форма зависят от общей площади, высота колеблется в диапазоне 30–100 см, а глубина зависит от размера посудной сушки. Оптимальный размер — около 30 см;
• нижний ярус — размеры подбираются в зависимости от роста хозяйки. Стандартная высота тумбочек — 85 см. Для нестандартных размеров оптимально пользоваться встроенной техникой. Глубина не менее 50 см, чаще всего берется 60 см;
• отдельные элементы — фурнитура, кухонная вытяжка, от которых зависит ширина верхнего яруса. Расстояние от плиты до вытяжки должно быть от 70 см.

Основной ориентир для высоты навесной мебели — высота окна.

Стили интерьера

Классика. Угловые кухни для классического интерьера изготавливают преимущественно из натурального дерева, украшают резьбой и декоративными вставками, богато оснащают фурнитурой.

Предпочитаемые цвета: белый, благородный коричневый, шампань, кремовый, сливочный. Нередко такую мебель декорируют позолотой или серебром.

Классические угловые кухни подходят для просторных помещений, так как резные фасады и обилие декора «съедают» пространство.

Добавить классической мебели невесомости и легкомысленности помогут вставки на фасадах из стекла. Они делают громоздкую мебель изящнее и органичнее.

Современный стиль. Угловые гарнитуры, выполненные в современном стиле, отличаются функциональностью, строгими линиями и эргономичностью.

Такая кухня впишется в любой интерьер, вне зависимости от его габаритов.

Хотите добавить помещению нарядности? Выбирайте мебель желтого, оранжевого, салатового цветов или цвета фуксии

Вам больше по душе строгость и утонченность? Тогда стоит обратить внимание на гарнитуры синего, бордового, бежевого цвета

Прованс. Стиль покоряет своей изящной простотой, романтичным колоритом и продуманной небрежностью и грубоватостью, которые придают стилю особый шарм.

Стиль прованс обожает все натуральные оттенки: пшеничный, лавандовый, оливковый, горчичный, песочный, цвет молодой травы или нежной бирюзы. К такой мебели лучше всего подходят светлые стены.

Скандинавский — великолепный вариант для угловой кухни маленьких размеров. Этот стиль предпочитает обилие белого, бежевого, бирюзового в сочетании с терракотой или светло-коричневым. Мебель простая, с прямыми линиями и самыми простыми формами.

Арт-деко — выбор смелых. Кухня в стиле арт-деко выглядит роскошно, изысканно и ярко.

Экспрессия, изысканность, обилие зеркал и позолоты, игра света и тени, эксклюзивность — вот что такое арт-деко. Мебель в этом стиле изготавливают исключительно из ценных пород дерева.

Для угловых кухонь в стиле арт-деко лучше всего подходят насыщенный черный, фиолетовый, бордовый, молочно-белый, лиловый цвета или вся гамма коричневого. Обязательно наличие золотого или серебристого.

Особенности самостоятельного проектирования

p, blockquote 2,0,0,0,0 —>

Первым делом, для создания проекта кухонного гарнитура своими руками надо учесть общую площадь помещения, расположение коммуникаций, проемов и другие индивидуальные особенности. Рекомендуется сделать простой план кухни на бумаге, указывая все размеры. На его основании делается чертеж всей мебели, после чего рассматривается метод монтажа техники с точными габаритами.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

После основного плана важно подобрать и рассчитать другие важные особенности гарнитура:

p, blockquote 5,0,0,0,0 —>

• длину, ширину и толщину столешницы;
• размеры шкафчиков для нижнего и верхнего ярусов. Стандартные габариты первых — до 90 см, глубина до 50 см. Настенные шкафы не такие глубокие, оптимальное значение 30–40 см;
• нижние тумбы закрываются столешницей, она будет шире на 4–5 см, а сзади делается запас порядка 10 см для коммуникаций;
• ширина гарнитура определяется размерами помещения, значение колеблется в пределах 30–100 см, стандартно 80–90 см. Угловые шкафы около 60 см.

После создания чертежа можно определиться, подойдет ли стандартная модель мебели или нужно изготавливать нестандартную конструкцию. Последний вариант создается при наличии следующих элементов на кухне:

p, blockquote 6,0,0,0,0 —>

• ниш;
• выступов;
• необычного положения коммуникаций, которое не дает возможность ставить обычную модульную мебель;
• розеток, для которых нужен свободный доступ.

Также важны и просто индивидуальные желания хозяев жилища.

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Любые ниши или выступы обыгрываются при помощи глубины шкафа, она будет больше или меньше. Для розеток возможно вырезать отверстие, вмонтировать их в столешницу. Делая чертеж, нужно обязательно следовать основным правилам:

p, blockquote 9,0,0,0,0 —>

• точно обозначать расположение коммуникаций, розеток и неровностей;
• расставить правильно технику, указать, будет ли она встроенной;
• обозначить на чертеже все стандартные кухонные секции;
• в самом конце выделить элементы, у которых будет необычная форма или размеры.

p, blockquote 10,0,0,0,0 —>

Для упрощения всего процесса рекомендуется применять готовые эскизы, на которых указаны размеры, детальное описание каждой секции, а также общая площадь кухни.

p, blockquote 11,0,0,0,0 —>

Чертежи угловой кухни

Формы навесных шкафов могут быть самыми разными. Шкафы двустворчатые, одностворчатые, широкие и узкие, шкафы-витрины (со стеклянными дверцами), угловые с открытыми полками, которые вешают на краю гарнитура, а также шкаф в углу кухни. Размеры этих шкафов, особенно тех, которые находятся на краях, индивидуальны, зависят от размера кухни.

https://vsyakuhnya.ru/www.youtube.com/watch?v=5_IteUABd6w

Нас более всего интересует шкаф угловой. Он представляет собой параллелепипед со срезанным углом, на который навешивается дверца. Ширина этой дверцы равна расстоянию между прямыми шкафами, а ширина срезанных сторон равна ширине шкафов. По этим данным можно построить требуемый параллелепипед и определить его полные размеры.

Самостоятельная разработка проекта кухни

Прежде всего, нужно исходить из конкретных размеров собственной кухни с учетом: габаритов помещения, расположения коммуникаций и вентиляции, окон, выступов и ниш, дверных проемов.

Сначала создается простой план помещения с указанием всех размеров и расстояний, на его основе будет нарисован чертеж всех шкафов. Затем нужно рассмотреть варианты бытовых приборов и устройств, сразу рассчитывая и соразмеряя их с имеющимся планом. Их габариты нужно определять не на глазок, а после внимательного прочтения технических характеристик.

Затем нужно рассчитать и выбрать важные элементы кухонной обстановки:

столешницы;

Могут быть различной длины, толщины и ширины, поэтому важно сразу обдумать, каких она будет габаритов. шкафчики

шкафчики.

Размеры мебели для кухни на чертежах в среднем одинаковы. Верхние, навесные – могут быть высотой до 90 см, нижний уровень – до 90 мм. Стандартная глубина – до полуметра, при этом столешница должна быть шире на 4–6 мм. Навесные шкафчики менее глубокие, обычно 30–40 см (это только полезный объем, без учета фасада).

Ширина шкафчиков – верхних и нижних – определяется только исходя из площади комнаты, которая будет под них отведена (30–100 см). Нижний шкафчик угловой конфигурации имеет обычно ширину от 80 до 90 см. Верхние угловые шкафчики для угла немного уже – до 60 см.

Ознакомившись с основными стандартными размерами кухонных шкафов и чертежами, проведя тщательные замеры, следует решить, возможно ли обойтись общепринятыми габаритами элементов или придется делать нестандартные модели.

Нестандартные шкафчики и тумбочки создаются также при наличии особенностей самого помещения:

• ниши;
• выступы;
• расположение коммуникаций, не позволяющее вписать стандартные варианты;
• электропроводка – розетки, к которым должен быть свободный подход;
• собственный продуманный проект, который подразумевает нестандартный подход к меблировке кухни.

Если воплощается собственный проект, то придется создавать и рассчитывать размеры кухонной мебели, чертежи – для каждой эксклюзивной детали.

В целом следует придерживаться следующей последовательности действий:

• точное указание всех розеток, коммуникаций, труб, а также неровностей, выступов и ниш;
• расстановка бытовой техники (с тумбами, они обычно бывают стандартных размеров);
• далее на чертеже следует вписать все элементы со стандартными габаритами;
• только в последнюю очередь рассчитываются и «встают на место» части гарнитура с особыми габаритами и необычной конфигурацией.

В качестве основы можно взять уже готовый чертеж с размерами и деталировкой и изменять его в соответствии с габаритами своей кухни.

Выбор стиля интерьера

Стиль угловой кухни может быть абсолютно любой в зависимости от личных предпочтений. Расскажем о некоторых самых популярных стилях.

Классический стиль

Этот стиль не теряет свою популярность и по сегодняшний день. Он практичен, способен подойти для любого интерьера.

Материалы предпочтительны здесь из натурального дерева. Чаще всего это массивная мебель, поэтому маленькие кухни не рекомендуется оформлять в классическом стиле.

Гарнитур украшают декорированными вставками, резьбой, дорогой фурнитурой. Допускаются также вставки стеклянных фасадов. Цвет выбирают благородный, такой как коричневый, белый, кремовый, сливовый.

Прованс

Это деревенский и в то же время изысканный стиль, привлекающий простотой и натуральностью. Для него характерна светлая палитра цветов, цветочные принты, орнаменты, эффект старения мебели, керамическая посуда.

Модерн

Данный стиль относится к самым практичным, поэтому хорошо подходит для маленьких кухонь. Здесь ничего лишнего, только самое необходимое, без лишних деталей и аксессуаров.

Особенностями является наличие встроенной техники, разнообразных скрытых вместительных шкафчиков. Материалы могут быть самые разнообразные, главное сделать акцент на освещение. Цвета могут быть как яркими, так и более сдержанными.

Хай-тек

Это современный стиль, богатый оригинальными решениями и технологическими новинками. Здесь важны строгие линии, но при этом глянцевые и стеклянные поверхности делают дизайн более оригинальным и неповторимым. Подойдет хай-тек для помещения любого размера и формы.

Плюсы и минусы угловой планировки

Для любой планировки можно выделить свои плюсы и минусы. Это касается и углового расположения гарнитура.

К положительным сторонам относится следующее:

• Возможность создать эргономический рабочий треугольник;
• Это компактные и вместительные гарнитуры, позволяющие сохранить пространство на маленькой кухне за счет наличия большого количества шкафов, умной фурнитуры;
• Появляется возможность полностью использовать угол как дополнительное пространство;
• Можно зонировать пространство на обеденную и рабочую зону.

Также выделяют и отрицательные стороны, а именно:

• Требует больше места, нежели прямая, поэтому неактуальна в случаях, если на ней редко готовят и не нужно много шкафов для хранения утвари;
• Не подойдет для помещений, имеющих сложную форму, например, при наличии ниш, выступов, воздухопроводов, а также при наличии кривых стен. В этом случае мебель придется делать на заказ, что увеличит ее стоимость.

Как правильно выполнить замеры

На первом этапе, выполняем замеры периметра кухни и ее составляющих. Точные замеры — гарант четкого размещения мебели. Производить замеры следует от угла. Чтобы избежать неточностей, выполнять их необходимо поэтапно:

• X — по низу. Стена, в которой будет устанавливаться кухонный гарнитур, измеряется по плинтусу или в 10-15 см от пола.
• Y — посередине. На уровне расположение столешницы, от 75 до 95 см от пола.
• Z — по верхнему краю настенных секций. Примерно 220 см.
• По верхнему плинтусу или в 10-15 см от потолка, если настенные секции будут «под потолок».

Методика замера «от угла», позволяет своевременно выявить неровности стен. На изображении ниже, приведен пример эскиза с буквенными обозначениями необходимых замеров:

Результат замера на примере эскиза кухни

• H потолка –высота потолков.
• А – длина помещения по верху.
• Б – ширина помещения.
• В, В1 – расстояние от дверного проема, до углов с обеих сторон.
• Г – длинна помещения по низу.
• Д – расстояние от угла, до оконного проема.
• Д, Д1 – расстояние от углов, до оконного проема.
• Д2 – ширина оконного проема.
• h о – высота окна.
• Д3 – расстояние от оконного проема, до потолка.
• h вп – высота выступа подоконника.
• h под – от пола до подоконника.
• Е – от угла до подоконника.
• И – ширина выступа подоконника.
• Т – от угла, до радиатора.
• Т1 – от угла, до конца радиатора.
• У – размер выступа радиатора до стены.
• Ф – от угла, до трубы отопления.
• Х – от стены, до трубы отопления обратного контура (по полу).
• М – от газопровода до угла.
• П, Р, С, О – параметры выступов газопровода.
• К – от угла, до вентиляции.
• h вент – от угла, до вентиляции.
• Л, Л1 – параметры вентиляции.
• В1, В2, В3 – параметры короба под холодильник.

На этом этапе легко ошибиться, от чего все дальнейшие расчеты будут неверными. Поэтому, лучше пригласить профессионального мастера-замерщика.

Пример развертки стен, выполненной специалистом

Примеры кухонных гарнитуров с размерами ↑

Построение и проектирование кухни всегда отталкивается от габаритных размеров помещения. После того, как на чертеже уже размещены все стратегические объекты (трубы, розетки, выступы и пр.), можно приступать к расположению шкафов под бытовую технику. Далее следует размещать стандартную мебель, и только затем – нестандартные конструкции.

Готовые проекты прямых кухонь ↑

Разрабатывая собственный чертеж кухни, можно опираться на готовые проекты кухонь с размерами, соотнося при этом реальные габариты помещения с указанными в эскизе.

Стандартный кухонный гарнитур с размерами:

Чертеж прямой кухни с нестандартными шкафами:

Варианты чертежей угловых гарнитуров ↑

Чертеж угловой кухни рекомендуется начинать прорисовывать с нижнего углового шкафа. Далее расставляют мебель с бытовой техникой, а потом рассчитывают нестандартные тумбы.

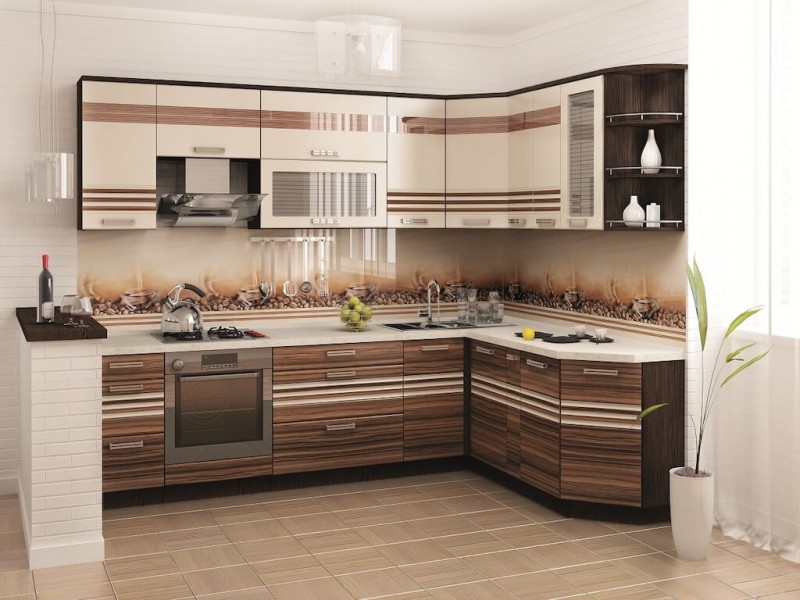

Стандартная угловая кухня с размерами:

Стандартная угловая кухня с размерами

Проектирование кухни с трапециевидным угловым элементом:

Проектирование кухни

Чертежи угловой кухни нестандартного размера:

Деталировка основных кухонных шкафов: чертежи и размеры

Важно!

• Расчет деталировки производится с учетом толщины ДСП.
• Стандартная толщина ЛДСП для изготовления кухонной мебели – 16 и 18 мм.
• Нижние кухонные ящики устанавливаются на регулируемые опоры высотой 10 см.
• Опорную планку (нижний цоколь) рекомендовано изготавливать цельной – неразрывной под весь кухонный гарнитур.
• Приведенные ниже деталировка и чертежи кухни рассчитаны под ДСП 16 и столешницу 28 мм.
• Высота нижнего яруса – 850 мм с учетом столешницы, верхнего – 720 мм.

Шкаф под встраиваемую духовку ↑

Чертеж тумбы: 600х500

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно	500х568	1
Полка	500х568	1
Нижний цоколь	100х600	1

Тумба под мойку ↑

Ширина тумбы варьируется в зависимости от длины мойки.

Чертеж кухонного шкафа под мойку 800 мм

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно	500х768	1
Верхний цоколь (поддерживающая царга, планка)	80х768	2
Нижний цоколь	100х800	1

Шкафчик с выдвижными ящиками ↑

Ширина варьируется согласно обусловленным размерам помещения или пожеланиям заказчика.

Эскиз тумбы с 4-мя выдвижными ящиками, размер 400х500

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно	500х368	1
Боковые планки выдвижного ящика	140х500	16
Нижний цоколь	100х400	1

Нижняя тумба с распашными фасадами ↑

Размер можно варьировать по ширине в пределах 300…1000 мм.

Чертеж кухонного шкафа с двумя дверками, ширина 600

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно	500х568	1
Полка	500х568	1-2
Нижний цоколь	100х600	1

Угловой шкафчик: два варианта ↑

Эскиз Г-образной угловой секции 900х900

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно, крыша (тумба под мойку изготавливается без крыши)	884х884с зарезкой под угол 90⁰	2
Полка (в тумбе под угловую мойку полка отсутствует)	884х884с зарезкой под угол 90⁰	1
Нижний цоколь	100х420	2
Вертикальный цоколь	100х806	2

Чертеж нижней угловой тумбы в форме трапеции 900х900

Наименование детали	Габариты	Количество
Бок	500х722	2
Дно, крыша (тумба под мойку изготавливается без крыши)	884х884с зарезкой под угол 45⁰	2
Полка (в тумбе под угловую мойку полка отсутствует)	884х884с зарезкой под угол 45⁰	1
Нижний цоколь	100х600(обрезать «по месту»)	1
Вертикальный цоколь	150х806	1

Шкаф под телескопическую вытяжку ↑

Ширина шкафа варьируется в зависимости от ширины вытяжки, высота рассчитывается относительно размеров,рекомендованных производителем бытовой техники.

Проект навесного кухонного шкафчика под стандартную телескопическую вытяжку 600 мм

Наименование детали	Габариты	Количество
Бок	300х720	2
Крыша	300х568(вырез под гофру)	1
Полка	300х568(вырез под гофру)	1

Навесной шкафчик с распашными фасадами ↑

Чертеж верхнего ящика с распашными фасадами 800х720

Наименование детали	Габариты	Количество
Бок	300х720	2
Крыша, дно	300х768	2
Полка (отсутствует в шкафу с сушкой под посуду)	300х768	1-2

Навесной угловой шкафчик: два варианта ↑

Чертеж углового Г-образного шкафа 600х600

Наименование детали	Габариты	Количество
Бок	300х720	2
Крыша, дно	584х584с зарезкой под угол 90⁰	2
Полка	584х584с зарезкой под угол 90⁰	1-2
Стягивающий вертикальный цоколь	150 х 688	1

Эскиз трапециевидного углового верхнего шкафа 600х600

Наименование детали	Габариты	Количество
Бок	300х720	2
Крыша, дно	584х584с зарезкой под угол 45⁰	2
Полка	584х584с зарезкой под угол 45⁰	1-2
Стягивающий вертикальный цоколь	150 х 688	1

Как сделать угловой шкаф на кухню своими руками

Если говорить о том, как сделать угловой шкаф на кухню своими руками и разработать схемы и чертежи, следует уточнить, что придется изрядно попотеть над созданием угловой конфигурации верхних и нижних ящиков. В остальных случаях, процесс не будет существенно отличаться от стандартного проекта, если, конечно, не планируется множество нестандартных решений.

Обычно выделяют два вида угловых тумб: трапециевидная и Г-образная.

Угловой шкаф может быть не только Г-образный, но и в форме трапеции.

Рассмотрим решение для секции в виде буквы «Г» для нижнего ряда:

1. размер: 900х900;
2. боковые стены: 500х722;
3. верх, низ: 884х884 (вырезается под углом 90о);
4. нижняя планка: 100х420;
5. вертикальная планка: 100х806.

Пример чертежа Г-образной угловой тумбы.

Для трапециевидной формы параметры следующие:

1. размер: 900х900;
2. боковые стены: 500х722;
3. верх, низ: 884х884 (вырезается под углом 45о);
4. нижняя планка: 100х600;
5. вертикальная планка: 150х806.

Для тумбы трапециевидной формы имеются свои параметры.

Угловые шкафы для верхней части гарнитура рассчитываются аналогично

При вычислении размеров важно учесть толщину боковой стенки. Для листов ДСП она составляет 16-18 мм

Кроме того, для конструкции с двумя фасадами требуется оставить зазор 2 мм, чтобы дверцы могли беспрепятственно регулироваться.

Дверцы углового шкафа должны открываться беспрепятственно.

Сложность воплощения проекта в жизнь также зависит от выбранного материала. Новичкам работать с натуральным дорогостоящим деревом не рекомендуется, лучше получить опыт на более доступном материале. В самом же процессе нет ничего невозможного — нужно немного усердия и выдержки, и тогда все получится.

Выбор мойки

Выбор подходящей мойки стоит начать с варианта ее установки.

Накладная	Самый простой, но при этом редко встречающийся вариант именно для углового расположения. Такая мойка занимает все пространство над тумбой, поэтому столешница не потребуется.
Врезная	Самый популярный вариант. В столешнице вырезается отверстие, в которое вставляется мойка. Держится она за счет бортиков, которые лежат на столешнице, а также с помощью специальных креплений. Большее разнообразие таких раковин позволяет подобрать идеальную модель под любой интерьер.
Интегрированная	Как таковой мойки, тут нет, поскольку она представляет собой углубление в столешнице. Редкий, но очень эффектный вариант.
Подстольная	Самый сложный вариант — мойка устанавливается под столешницу. Монтаж настолько сложен, что необходим профессионал, поскольку требуется рассчитать все буквально до миллиметра. К тому же такая мойка и стоит дорого.

После того, как выбран тип установки мойки, лучше определиться с ее формой. Варианта три:

• круглая — стандартный вариант с диаметром в 50 или 60 сантиметров. Вместительны, удобны, не надо вычищать углы;
• прямая (прямоугольная или квадратная) — стандартный размер угловых раковин 60 на 80 см, но встречаются и другие. Объемна, пригодится большой семье;
• нестандартной формы — часто используются в качестве угловых моек, так как нестандартная форма позволяет оптимально использовать пространство.

Стоит подумать и об оснащении кухонной раковины. Классикой является мойка, представляющая собой одиночную чащу.

Если позволяет пространство, то можно выбрать и многосекционное изделие — с двумя или даже тремя чашами. Это очень практичное решение, поскольку пока в одной чаше моется посуда, в другой можно что-то размораживать или замачивать.

Для подобной цели сгодятся крылья — боковые рифленные поверхности, выполненные из того же материала, что и мойка. Чаще всего, они также используются для разморозки продуктов или сушки посуды.

Дизайн угловой кухни: комплектация

Если «плечи» угловой кухни довольно короткие, каждую нижнюю секцию можно сопроводить верхним шкафчиком. Иначе места для хранения утвари будет недостаточно.

Если же кухня длинная, обилие верхних модулей сделает рабочую зону громоздкой и тяжелой. Это лишит помещение легкости и уюта, особенно если фасады довольно темные. Верхние шкафы стоит вешать только по одной стороне угла, а на другой расположить, например, вытяжку, полочки, настенный декор.

Еще один вариант дизайна для большой кухни: на одной стороне угла ― традиционные пары верхних и нижних секций, а на другой ― полностью закрытые шкафы-колонны со встроенным холодильником. Высокие глухие шкафы выглядят как стенная поверхность, благодаря чему воспринимаются легче, чем тумбы с навесными шкафчиками.

******
