Как обозначается фаза и ноль в электричестве на схеме: цвета маркировки проводов сети 220в

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Техника безопасности и меры предосторожности

Принимаясь за работу, связанную с электричеством, необходимо помнить о том, что поражение током опасно не только для здоровья, но и для жизни человека

Поэтому здесь необходимо неукоснительно соблюдать все меры предосторожности и правила техники безопасности

Электроточка, с которой производятся работы, должна быть отключена. Подача на неё напряжения допускается кратковременно для проверки фазы и иных жил провода. При этом домашний мастер должен быть крайне внимательным, чтобы не допустить прикосновения к токоведущим частям.

Важно и применение средств индивидуальной защиты, а именно  ̶  резиновых перчаток, диэлектрического коврика. Очень важен инструмент, которым работает домашний мастер

На рукоятках отвёрток и плоскогубцев не должно быть сколов или трещин – это может стать причиной поражения электрическим током.

Перед работой необходимо проверить целостность рукояток инструмента

Диэлектрические перчатки могут однажды спасти жизнь

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще будет ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые — не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией

Обратите внимание – если в доме обустроено заземление, жил на входе будет минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь)

Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено

Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

• Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Затем можно автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
• Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
• Токовыми клещами измерим значения на жилах. По каждой фазе будет некоторое значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь будет близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
• Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Фаза, чем характеризуется

Фазой называют провод, находящийся под напряжением. Данный проводник располагается относительно другого, называемого ноль. Обоснованием для определения фазы является особенность устройства подстанций. Вырабатываемый на них переменный ток обладает одинаковой частотой в 50 Гц. В то же время ЭДС сдвинуты относительно друг друга во времени на определенный фазовый угол.

На первом рисунке схематично изображена система электроснабжения стандартного жилого объекта с тремя фазами и одним нулевым проводником. Второе изображение демонстрирует особенности подключения электричества к квартире от трансформатора. Потребитель в виде электроприбора обозначен, как Rн. В этом случае из трансформатора выходит два провода в виде фазы и ноля, к которому подключается заземление Змл. Третий рисунок показывает, как наглядно производится монтаж электроснабжения при отсутствии нулевого заземленного провода, проведенного в квартиру. Заземление в этой ситуации располагается непосредственно в жилом помещении.

Понятие фаза вытекает из определения электричества. Характер образования и течения переменного тока позволяют разобраться в природе и назначении фазного провода. Переменный ток отличается от постоянного значением и направлением, его можно наблюдать в розетках и прямых подключениях к электрощиткам. Основные характеристики переменного тока:

• напряжение;
• частота.

Однофазным током называют переменный ток, получаемый по средствам вращательного движения проводника или системы проводников в условиях магнитного потока. Провода при этом могут быть объединены в одной катушке. Для того чтобы передавать электроэнергию применяют два провода, включая фазу и ноль. Показатель напряжения между проводниками составляет 220 Вольт. Существует два способа подключения однофазного тока к потребителю:

• двух-проводной;
• трех-проводной.

В первом случае используется два проводника, по одному из которых передается фазный ток, а второй является нулевым. Это устаревшая схема электроснабжения, которая эксплуатировалась во времена СССР. Вторая методика предполагает наличие еще одного провода, который необходим для заземления, что позволяет предотвратить поражение человека электрическим током, выполнить отвод утечек электричества и исключить поломки электроприборов.

Двухфазный ток называют слиянием двух фаз, которые сдвинуты относительно друг друга. Угол сдвига может составлять 90 градусов. К примеру, можно взять две катушки с перпендикулярно расположенными осями, которые подключены к двухфазному току. В результате образуется система из двух магнитных полей. Результирующее магнитное поле будет обладать вектором, который вращается под одинаковым углом и с неизменной скоростью, создавая магнитное поле.

Трехфазный ток включает три фазы, каждая последующая из которых смещена относительно предыдущей на 120 градусов. Прокладка сетей электроснабжения в данном случае выполняется с помощью четырех кабелей, включая три фазы и ноль, либо добавляя еще один провод заземления. На выходе из распределительного щитка ток поступает к розеткам по одной фазе и ноль.

Что такое фаза и ноль

Ток поступает в помещение от генераторов, установленных на подстанциях. Из агрегата выходят три фазы и один ноль. Движение электричества закольцовано. По фазовому проводу ток поступает к потребителям, а выходит обратно с помощью нулевого и возвращается в трансформатор. Если движение остановлено, то электроэнергия отсутствует.

Приборы с помощью розетки включаются в это движение. Возникает вопрос, почему нулевой провод, по которому тоже проходит электричество, не опасен. Все дело в потенциале. Ноль имеет нулевой потенциал. Чтобы разобраться в этом понятии, можно представить два резервуара, один из которых установлен на земле, а второй – зафиксирован на высоте. Если пробить дно второй емкости, то жидкость из нее польется под напором. Потенциал и есть сила течения воды в данном случае. При повреждении дна резервуара, стоящего на земле, жидкость не польется, то есть потенциал будет нулевым. Движение потока из верхней емкости в нижнюю объясняется разницей потенциалов. Применимо к электротехнике, отличие между потенциалами ноля и фазы равно 220 Вольт (для России).

Тело человека обладает нулевым потенциалом. Нулевой провод заземлен, его потенциал сбрасывается в землю. При отсутствии разницы в потенциалах движение электрического тока отсутствует. Таким образом, человек не получает удара. Опоры электропередач и подстанции конструируют таким образом, чтобы потенциал с ноля сбрасывался в землю.

Фаза предназначена для движения электрического тока. Когда электроприбор подключается с помощью розетки, цепь замыкается. В случае, когда нулевой провод сбрасывает этот потенциал на ближайшей опоре, а человек касается оголенного ноля этой точки, потенциал будет сбрасываться через проводник по пути наименьшего сопротивления, то есть через тело.

По этой причине электрооборудование в обязательном порядке заземляется. В этом случае при повреждении проводки и протекания потенциала через корпус устройства, потенциал будет сбрасываться в землю, и не пройдет через человека при контакте. Фаза всегда обладает потенциалом, а нулевой провод только в том случае, когда есть соединение с фазовым кабелем через нагрузку, то есть подключенный потребитель, и до ближайшего места сброса этого потенциала в землю.

Варианты определения проводников «фаза»/«ноль»

Важно соблюдать технику безопасности для обозначения параметров электропроводки. Для этого необходимо использовать специальные приборы

Предварительно следует остановить движение тока, чтобы цепь не была замкнута нагрузкой. Ремонтируемый участок электропроводки отключается от общей цепи. Существует несколько простых способов отличить фазу и ноль в домашних условиях.

Проверка с помощью электрической лампы

Способ достаточно прост для применения. Понадобиться стандартный патрон и лампочка. Два провода необходимо соединить со штатными местами подключения патрона. Один из проводников следует соединить с заземлением в розетке, а второй – подключить к любому силовому разъему. Если при подключении к разъему лампочка загорается, то найдена фаза.

Индикаторная отвертка

С помощью бытового указателя напряжения можно быстро обнаружить фазный провод  в электросети, напряжение в которой составляет 220-230 Вольт. Индикаторные отвертки представлены в богатом ассортименте и доступны в любом магазине с электротоварами.

При работе с любыми электроприборами необходимо соблюдать правила безопасности. Так как инструкция к индикаторной отвертке обычно отсутствует, следует руководствоваться полезными советами специалистов:

1. Применять индикатор согласно его целевому назначению, то есть для электромонтажных работ.
2. Перед тем как приступить к изысканиям, следует убедиться в целостности и надежности изоляционного материала, которым оснащены рукоять и жало инструмента.
3. Убедиться в достоверности результатов измерений можно, если заранее испытать отвертку на электрических установках под напряжением.

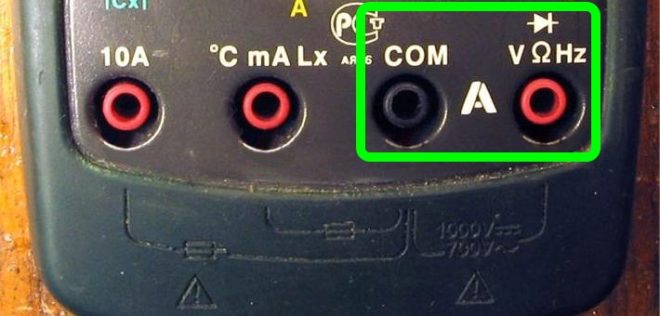

Мультиметр

Бытовые мультиметры представляют собой простые в эксплуатации приборы. С их помощью можно определить, находится ли сеть под напряжением, и каково его значение. Это наиболее безопасный способ определить фазу и ноль. Щупы инструмента оснащены диэлектрической рукояткой. Принцип работы устройства заключается в подключении одного щупа к земле розетке, а второго – к одному из двух контактов розетки.

Основные определения по теме Общее заземление

Защитное заземление — соединение проводящих частей оборудования с грунтом Земли через заземляющее устройство с целью защиты человека от поражения током.Заземляющее устройство — совокупность заземлителя (то есть проводника, соприкасающегося с землёй) и заземляющих проводников.Общий провод — проводник в системе, относительно которого отсчитываются потенциалы, например, общий провод БП и прибора.Сигнальное заземление — соединение с землёй общего провода цепей передачи сигнала.Сигнальная земля делится на цифровую землю и аналоговую. Сигнальную аналоговую землю иногда делят на землю аналоговых входов и землю аналоговых выходов.Силовая земля — общий провод в системе, соединённый с защитной землей, по которому протекает большой ток.Глухозаземлённая нейтраль — нейтраль трансформатора или генератора, присоединённая к заземлителю непосредственно или через малое сопротивление.Нулевой провод — провод, соединённый с глухозаземлённой нейтралью.Изолированная нейтраль — нейтраль трансформатора или генератора, не присоединённая к заземляющему устройству.Зануление — соединение оборудования с глухозаземлённой нейтралью трансформатора или генератора в сетях трёхфазного тока или с глухозаземлённым выводом источника однофазного тока.

Заземление АСУ ТП принято подразделять на:

1. Защитноое заземление.
2. Рабочеее заземление, или функциональное FE.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

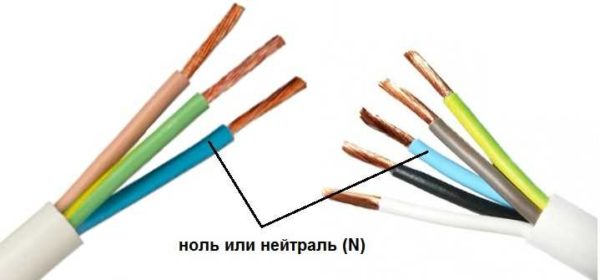

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Две схемы подключения

Одинаковый обрыв нуля, а последствия такие разные

Для понимания роли «Ноля» и «Земли» нужно немного вникнуть в суть способов доставки электроэнергии до конечных потребителей и отличий последних.

Следует упомянуть, что электро-системы бывают линейные и фазные. Линейные используются в промышленной сфере деятельности, где требуются повышенные мощности (380В), фазные существуют для использования их в быту (220В). И том и в другом случае схемы подключения используют три провода. Только для линейных (380) в каждом из трех проводов присутствует фаза, а бытовом варианте (220В) есть Фаза , Ноль и Земля .

Для безопасности каждая система использует свои схемы подключения. Промышленные сети рассматривать не будем, а вот бытовые изучить следует, здесь используются две схемы:

• TT – полное заземление
• TN-C-S – совместное подключение земли и нуля, после потребителя питания

Используемы схемы подключения: 1. На ноль, 2. На землю

Чтобы было более понятно, расшифруем аббревиатуру:

• Т – земля
• N – нейтраль
• S — раздельный, самостоятельный
• C – объединять
• L – фаза
• PE – защитный
• PEN — объединенный

Эти две схемы используются, однако следует указать ещё на одну существующую схему TN-C – это старая, но до сих пор действующая система, используемая в большинстве домов «старого» фонда, которой присуща аббревиатура PEN.

В ней Ноль и Земля совмещены (PEN) на всём протяжении. Такие сети не совсем безопасны, особенно для электроприборов. Монтировались они в советское время, бытовых приборов использовалось немного, а потому проектировщики не видели смысла в излишней трате на электропроводке ради пары десятков телевизоров (нагрузки были небольшие), — 30% экономия! На промышленных предприятиях заземление делалось отдельно.

Фаза и ноль: их значение в сети питания

Электроэнергия подается к потребительским розеткам от подстанций, которые уменьшают поступающее напряжение до 380 В. Вторичная обмотка такого трансформатора имеет соединение «звезда» — три его контакта связываются между собой в точке «0», остальные три вывода идут к клеммам «А»/«В»/«С».

Соединенные в точке «0» провода подсоединяются к «земле». В этой же точке происходит деление проводника на «ноль» (обозначен синим цветом) и защитный «РЕ»-кабель (желто-зеленая линия).

Данная модель прокладки проводов пользуются во всех возводимых ныне домах. Она называется — система «TN-S». Согласно этой схеме к распределительному оборудованию дома подходят три кабеля фазы и два указанных нуля.

Все электропровода с подстанций подсоединяются к щитку, образуя систему из трех фаз. Далее уже происходит разделение по отдельным подъездам. В каждую из квартир подъезда подается напряжение лишь одной фазы — 220 В (провода «О»/«А») и защитный «РЕ»-кабель.

Вся возникающая нагрузка на систему электроснабжения при такой схеме распределяется в равномерном количестве, поскольку на каждом этаже дома выполняется разводка и подключение конкретных щитков к определенной электролинии напряжением в 220 В.

Схема подводимого напряжения представляет собой «звезду», которая в точности повторяет все векторные характеристики питающей подстанции. Когда в розетках нет никаких потребителей, то ток в данной цепи не протекает.

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом .

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

• нулевой проводник обозначается голубым цветом и буквой «N»;
• заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
• провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

• надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
• намотать изоляционную ленту;
• на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

http://domashnysvet.ru/elektroprovodka/markirovka-provodov-po-cvetamhttp://elektrika.expert/provodka/cvet-provodov-v-jelektroprovodke.htmlhttp://stroychik.ru/elektrika/cvetovaya-markirovka-provodovhttp://electricvdome.ru/montaj-electroprivodki/kakogo-cveta-faza.html

Фаза разноцветье в ассортименте

Именно через фазу проходит напряжение

А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3

Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc

В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе

Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят

Применение индикаторной отвертки

Двухпроводная сеть

С такой проводкой придется столкнуться жильцам старых домов. Обозначается этот вариант как TN-C и его суть в том, что нулевой провод, который заземлен на подстанции, также является и заземляющим. То есть, в двухпроводной сети вы просто не найдете заземляющего проводника, так как его функции выполняет ноль. Фаза с нолем определяется элементарно: приложите индикатор к каждой из жил, если произошло соприкосновение с фазой – загорится лампа индикатора.

Стоит заметить, что такой вариант проводки является устаревшим, так как на всех вилках новых электрических приборов предусмотрены три клеммы.

Трехпроводная сеть

Такой тип сети предусматривает ввод в квартиру или дом трех проводников. Трехпроводная сеть делится на несколько видов. Если разбирать систему TN-S, то там защитное заземление и ноль выводятся от питающей подстанции отдельно.

Назначение проводов в таком типе электросети можно узнать таким путем:

• в распредкоробке или щитке с помощью индикатора определить фазу;
• оставшиеся – это ноль и защитное заземление. Стоит отсоединить один из проводов от щитка;
• если вы отключили рабочий ноль, то все электрические приборы в помещении выключатся. Методом исключения получаем определение третьего проводника, который исполняет функции защитного заземления.

Теперь стоит узнать фазу, ноль и землю в розетке (в том случае, если они не указаны различными цветами обмотки). Возьмите патрон, в который вкручена лампа и выведены провода, и прикоснитесь одним из них к фазе, которую вы уже нашли индикатором. Вторым проводом, выходящим из патрона, по очереди прикоснитесь к двум оставшимся жилам. Если на щитке не включен ноль – лампа загорится только при соприкосновении с землей.

При обращении с разводкой типа TN-C-S, защитное заземление и ноль расходятся не от подстанции, а при вводе проводников в помещение. В таком случае стоит руководствоваться планом, который был описан для определения назначения проводов системы TN-S. Также, осмотрев место разделения PEN, по сечению жилы можно отличить рабочий ноль от заземления.

При выполнении заземления системой TT, дом оснащен собственным заземляющим устройством, от которого ведется разводка защиты. В данном случае ноль, фаза и земля определяются с помощью нахождения заземляющего провода по прокладочной трассе.

Определение фазы нуля и земли индикатором напряжения

Индикатором напряжения можно найти только фазу, ноль и землю придется вызванивать, как описано выше. Перед использованием индикатора напряжения его нужно проверять на работоспособность. Индикатор напряжения с неоновой лампой годен для нахождения фазы, если на нулевом и заземляющем проводе отсутствует наводимое напряжение.

Индикаторная отвертка с неоновой лампой

К наводкам неоновая лампа очень чувствительна, так как она загорается при очень маленьком токе. Для электропроводки в квартире или доме наводки на проводах при отключенной сети довольно редкое явление. Но если рядом с электропроводкой находится посторонняя электросеть или дом расположен вблизи высоковольтной линией электропередач, тогда для определения фазы лучше использовать контрольную лампу.

В 7 издании ПУЭ для проверки наличия или отсутствия напряжения использование контрольной лампы не разрешается. Этот запрет основан на том, что индикаторы напряжения с низким сопротивлением не чувствительны к наведенным напряжениям, какие могут создать угрозу жизни человеку.

Этот пункт, скорее всего, применим к кабелям большой длины и большого сечения и проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабеля могут скапливать большой и опасный для жизни заряд, благодаря большой емкости кабеля. Тогда конечно пользоваться контрольной лампой для определения отсутствия напряжения нельзя, она не покажет опасное наведенное напряжение.

Этот пункт касается промышленных предприятий. В домашней электропроводке провода имеют (если имеют) очень малую емкость, что явно недостаточно для опасного наведенного напряжения

Единственно, что пользоваться контрольной лампой нужно очень осторожно, так как имеются открытые не изолированные концы

Определение фазы ноля и земли индикаторной отверткой

Для нахождения фазы контрольной лампой находим два провода, при присоединении к которым лампа горит. В этом варианте мы нашли фазу и ноль.

Теперь один конец контрольки соединяем со свободным проводом. Лампа не горит. Тогда свободный проводник это фаза, а замкнутые через контрольную лампу провода – это ноль и земля. В этом случае может сработать УЗО (если оно имеется).

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорелась и УЗО не отключается, тогда мы нашли ноль, а свободный провод будет землей. Теперь проверяем землю (при установленном УЗО). Соединяем через контрольку фазу и предполагаемую землю. Если лампа моргнет, и УЗО отключит сеть, тогда мы нашли землю.

Без УЗО нужно в подъездном электрощите откинуть заземление. Соединяя фазу и один из двух оставшихся проводников, находим провод, при котором лампа не горит, этот проводник будет земляным. Использовать водопроводные, канализационные, газовые трубы для нахождения фазы контрольной лампой категорически запрещается, так как вы подвергаете риску поражения током соседей или возникновение пожара.

Буквенные обозначения

Первые литеры в пояснении к системе обозначают выбранный характер заземляющего устройства:

• Т – соединение источника питания непосредственно с землей;
• I – все токоведущие детали изолированы от земли.

Вторая буква служит для описания токопроводящих частей относительно подсоединения к земле:

• Т говорит об обязательном заземлении всех открытых деталей под напряжением, независимо от вида связи с грунтом;
• N – обозначает, что защита открытых частей под током осуществляется через глухозаземленную нейтраль от источника питания непосредственно.

Буквы, стоящие через тире от N, сообщают о характере этой связи, определяют метод обустройства нулевого защитного и рабочего проводников:

• S – защита РЕ нулевого и N-рабочего проводников выполнена раздельными проводами;
• С – для защитного и рабочего нуля применяется один провод.

Вывод

Главная отличительная особенность «нуля» и «земли» в их назначении. «Нуль» совместно с фазой предназначен для питания электроприборов, а «земля» для защиты людей и животных от поражения электрическим током, если случится пробой. Рабочий «нуль» можно использовать в качестве «земли», если не нарушаются условия ПУЭ 1.7.83. Мы же рекомендуем класть проводку сразу с заземляющим проводником, что исключает необходимость использовать «ноль» не по назначению.

Проверьте свои знания в электрике:

• Почему между фазой и нолем 220 В, а между фазами 380 В?
• Почему в США напряжение в сетях 110 В, а в России 220 В?
