Как соединять, монтировать металлопластиковые трубы без протечек

Требования к ремонту металлических труб

Естественное изнашивание труб из металла нередко приводит к появлению необходимости срочного ремонта. Мероприятия по устранению неполадок в работе медных, стальных или чугунных труб тоже несложно осуществить своими руками.

Для ремонта медных труб водоснабжения часто требуется устранить проблему, вызванную расслоением металла. В таком случае применяется высокотемпературная пайка с использованием твёрдого припоя. Такое решение позволяет продлить эксплуатационный срок трубы. Также владельцы водопровода из медных труб часто сталкиваются с трещинами в местах сгиба конструкции. Для исправления такого вида повреждений, особенно если их площадь невелика, используется низкотемпературная сварка с мягким припоем.

Полезный совет! Для того, чтобы избежать появления трещин в сгибах, стоит помнить о правилах монтажа медных труб. Радиус изгиба, составляющий более 3,5 диаметра трубы, не допускается при диаметре ниже 1,5 см.

Как и при пайке любых других видов труб, медные изделия нуждаются в предварительном очищении от жира и загрязнений. В противном случае ремонт не даст эффекта и не решит сложившуюся проблему.

В некоторых случаях ремонт медной трубы можно произвести только при помощи пайки

Ремонт медных труб может потребоваться и в случае выхода из строя фитинга, соединяющего два участка водопровода. Если вышла из строя гайка или прокладка, можно обойтись заменой только этой мелкой детали. Если дал течь фитинг, закрепленный пайкой, придется вырезать часть трубы и впаивать новый сегмент с новой же муфтой.

Трубы из таких прочных материалов, как чугун или сталь, также не гарантируют отсутствие потребности в ремонте. Чтобы на время перекрыть небольшую трещину до ремонта чугунных труб водопровода и канализации, можно применить резиновую накладку. Подойдёт даже часть автомобильной камеры или покрышки. Накладка фиксируется на чугунных и стальных трубах с помощью металлических хомутов.

Для заделки повреждений в чугунной трубе незначительного характера применяют довольно старый, но действующий метод устранения течи своими руками: он заключается в использовании пропитанного цементным раствором бинта. Полоска из бинта оборачивается несколько раз вокруг трубы. Так как раствор цемента застывает длительное время, трубопровод должен быть перекрыт как минимум на сутки.

При обширных повреждениях чугунные трубы подлежат замене. Не исключается и применение специальных герметиков и составов типа «холодная сварка». Такие средства годятся и для ремонта стальных труб.

Для устранения течи в трубах из металла самым простым способом является применение хомутов с резиновым уплотнителем

Это интересно: Пошаговая инструкция по ремонту шарового крана: лучше один раз увидеть

Как соединить металлопластиковую трубу своими руками. Особенности монтажа

Монтаж системы во многом похож на соединение полипропиленовых или металлических труб, с той разницей, что сварные соединения в этом случае не применяются. Желательно при сборке системы выдерживать геометрию прямых линий, хотя в случае необходимости металлопластиковые трубы поддаются изгибу. Правильно изогнуть трубы и не повредить их структуру поможет специальный инструмент – трубогиб .

Все соединения труб металлопластиковых реализуются при помощи фитингов, после этапа подготовительных работ. Подготавливают трубы после тщательного расчета конфигурации будущей водопроводной или отопительной системы, точно определив необходимое количество переходных и связующих элементов – фитингов.

Для того, чтобы правильно соединять трубы из металлопластика, необходим набор инструментов. Для разных типов соединений потребуются именно те, которые лучше всего соответствуют используемым фитингам.

Чтобы решить, как соединять металлопластиковые трубы между собой, необходимо отталкиваться от общего бюджета проекта и целевого назначения системы. Для несложного водопроводного контура применяют простейшие способы: трубы соединяются между собой при помощи самозажимных фитингов. Для системы типа «теплый пол» целесообразно использовать обжимные пресс — муфты.

Для соединения металлопластиковых труб целесообразно применять металлические фитинги

Комплект инструментов монтажника для работы с разными фитингами:

труборез – его используют профессиональные монтажники для обрезки труб до нужной длины. Представляет собой специальный инструмент для обрезки полипропиленовых, полиэтиленовых и металлопластиковых труб

Благодаря широкому режущему лезвию и рычажному узлу передачи усилия от рукоятей инструмента срез получается ровным, это важно для любого способа соединения металлопластиковых труб. Значительно сокращается время монтажа системы своими руками;
пара накидных ключей, с их помощью монтируются зажимные фитинговые соединения для металлопластиковых труб, причем один ключ используется в качестве фиксатора, а вторым удобно работать с зажимной гайкой;
рожковый или разводной ключ будет использован при подключении металлопластикового контура к металлическому трубопроводу

В этом случае соединение реализуется специальными фитингами, дополненными резьбовыми соединениями;
в комплекте инструментов профессионального монтажника обязательно найдется так называемый «калибр» — им можно проверить правильность среза труб различного диаметра, и снять фаску с внутренней поверхности отрезанной трубы. Без этого правильного и надежного соединения для металлопластиковой трубы не добиться;
инструмент под названием «эспандер» способен расширить внутренний диаметр трубы в случае неразъемного соединения;
массивный, но необходимый в работе трубогиб – также непременный атрибут мастера, привыкшего монтировать систему из металлопластиковых труб правильно и быстро;
обжимные клещи. Исключительно профессиональный и недешевый инструмент, используется для пресс соединения металлопластиковых труб, а именно — запрессовки обжимных пресс — шайб на фитингах. Различают два вида: ручные и гидравлические клещи. В комплекте поставки присутствует специальный шаблон, для проверки геометрии и качества соединений;
пресс для надвижного фитинга также может быть с ручным или гидравлическим приводом.

Резать трубы нужно специальными ножницами, чтобы срез был ровным и без заусенцев

Инструмент, используемый для монтажа, отличается качеством в зависимости от производителя. Логично, что профессиональный инструмент – это высококачественные компоненты для длительного пользования.

Важно! Чтобы знать, как правильно соединять металлопластиковые трубы, если есть необходимость сборки своими руками, необходимо изучить правила монтажа различных фитингов, и четко соблюдать последовательность сборки. Некоторые мастера заменяют труборез обычной ножовкой по металлу

Но в это случае срез может получиться неровным, что скажется на качестве соединения

Некоторые мастера заменяют труборез обычной ножовкой по металлу. Но в это случае срез может получиться неровным, что скажется на качестве соединения.

Тройники

Фитинг – тройник для металлопластиковых труб является важной деталью для отводов и разветвления на магистралях. Эти варианты приспособлений дают возможность состыковать три трубопровода

Смотреть видео – обзор пресс фитингов и правильная опрессовка

ПРЕСС-ФИТИНГ для МЕТАЛЛОПЛАСТИКОВОЙ ТРУБЫ | ОБЗОР

Watch this video on YouTube

Тройники бывают равнопроходными и переходными. Переходной тройник ставят на стыке трубопроводов с разными объемами, а устройства равнопроходного типа ставят на магистралях с одинаковым объемом.

Одна важная особенность этих фасонных изделий, что они помогают площадь конструируемой магистрали свести к минимальным габаритам.

Стоимость тройников зависит от материала их изготовления. Чтобы функционирование этого механизма не оказалось опасным, стоит приобретать товар у проверенных производителей. Иначе качество тройника может оказаться низким, а для этого варианта это не  допустимо.

Как правильно изогнуть металлопластиковую трубу

Металлопластиковые трубы очень гибкие, поэтому их достаточно легко согнуть. Для гибки металлопластика применяют различные приспособления и небольшие станки. Ниже я расскажу о самых распространенных методах гибки полимерных труб.

Какой метод лучше

Несмотря на гибкость металлопластиковых труб, лучше их гнуть не вручную, а с помощью приспособлений. Трубки при изгибании не образуют заломов и трещин, сохраняют круглую форму. Самый лучший метод – с помощью трубогиба. Среди ручных методов наилучшие результаты получаются при использовании пружины.

Сгибание труб руками

Полипропиленовые, ПНД и ПВХ трубы согнуть руками сложно – они слишком жесткие для этого. Неплохо гнутся трубки диаметром до 20 мм из сшитого полиэтилена. Гибка проводится в несколько этапов, иначе на ней образуется залом в месте изгиба.

Пружина

Из толстой проволоки изготавливают пружинные кондукторы разных диаметров. Для мелких диаметров можно использовать наружный кондуктор, для заготовок с более крупным диаметром его вставляют внутрь трубы. Центр пружины и изгиба должен точно совпадать. С помощью пружины легко согнуть заготовки из сшитого полиэтилена. ПНД и ПВХ желательно предварительно разогреть с помощью строительного фена.

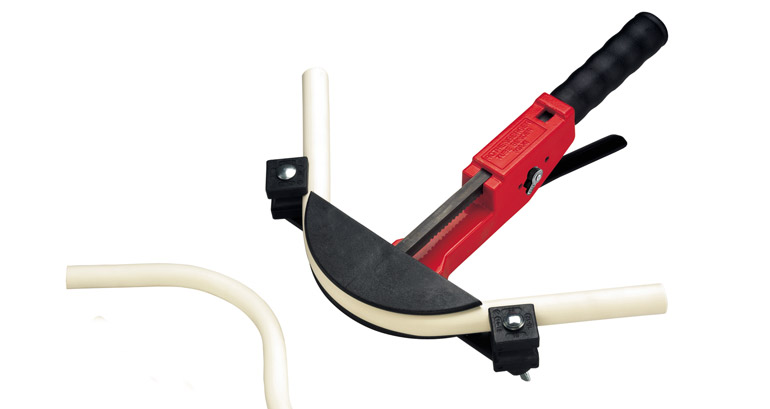

Трубогиб

Самое лучшее качество гибки получается при использовании трубогиба. Инструмент либо формует заготовку между роликами, либо изгибает (вытягивает) заготовку на оправке. Изгиб заготовки получается ровным и без дефектов – смятия, залома, трещин.

Используют также самодельный трубогиб под названием станок Вольнова.

Использование строительного фена

Металлопластиковые трубы на основе поливинилхлорида или полипропилена достаточно жесткие, заготовки перед гибкой необходимо разогреть. Гибку выполняют с использованием наполнителей – песка, соли, мелких металлических предметов (мелко резаной проволоки). Заготовку заполняют наполнителем, плотно закрывают отверстия на концах, зажимают в тисках, разогревают феном место изгиба и сгибают.

Виды инструментов

Для облегчения работы были разработаны несколько вариаций данного оборудования.

Ручной привод

Обжимные пресс-клещи, которые имеют ручной привод, чаще других используются в качестве зажима в домашних условиях. Такое оборудование отличается от других нюансами при эксплуатировании и доступной ценой. У большей части такого оборудования присутствует универсальная обжимная головка, съемные вкладыши под зажим трубы диаметром десять, пятнадцать миллиметров и прочее. О зажимах диаметром сорок миллиметров – речи не идет. Границей для ручного соединителя является диаметр в тридцать два миллиметра. Главный минус такого оборудования – большой размер и ограничение возможностей, в связи с чем процесс соединения не всегда удобен.

Ручные инструменты для произведения монтажа металлопластиковых труб разделяются на несколько видов.

Механические

Механическое оборудование состоит из двух ручек, соединяющихся с головкой шестеренчатым механизмом. Приложенное усилие передается на головку, а муфта с фитингом сжимается.

Структура ручной установки для прессования зачастую сделана с телескопическими ручками, помогающими при регулировке.

Гидравлические

Сделать самостоятельно инструмент с гидравлическим соединением – проблемно. А вот трубогиб гидравлического вида – намного проще.

Однако эта самодеятельность не всегда разумна. Проще и спокойнее приобрести заводские клещи Valtec или же их аналог, не менее качественный.

Среди особенностей гидравлических клещей выделяют несколько.

• Инструмент имеет две ручки, одна из них соединена с гидравлическим цилиндром.
• Выходной шток цилиндра механически соединен с головкой обжима.
• Вторая ручка соединена с поршнем цилиндра.
• При сжимании ручек происходит вход поршня в цилиндр. Это создает давление, передающееся головке через выходной шток.
• Установление муфты и фитинга происходит с минимальным усилием. Цена данного устройства намного выше, чем механического, и ему необходимо техническое обслуживание.

Электрогидравлический вариант

Электрический, а точнее, электрогидравлический привод – преимущество профессиональных устройств.

Электрогидравлические клещи небольшого размера очень легкие и очень удобны в эксплуатировании, но вместе с тем они довольно высокопроизводительны. Это способствует легкому соединению металлопластиковых труб, их диаметр составляет в основном сто десять миллиметров.

Модели электрогидравлических устройств разделяются на несколько видов.

• Сетевой инструмент. Для начала эксплуатирования пресс-клещи должны быть подключены к стандартной бытовой розетке мощностью двести двадцать ватт.
• Аккумуляторный. Данное устройство полностью автономно, так как функционирование происходит при помощи встроенных батареек.
• Универсальный. Отличается автономной работоспособностью или же от сети, все зависит от ситуации.

Все качественные электрогидравлические пресс-клещи оборудованы съемными универсальными головками, которые адаптируются под определенный диаметр металлопластиковых труб.

Кроме приобретенной трубы и необходимых фитингов, вам пригодятся еще несколько приспособлений.

Труборез. Инструмент, похожий на ножницы, обеспечивающий правильный разрез – перпендикулярный трубе

Что немаловажно в работе.
Калибратор/ калибр – устройство, созданное для металлопластиковых труб. При разрезании труба немного сплющивается, а края загибаются

Функцией калибратора служит восстановлением формы и выравниванию краев металлопластиковой трубы.
Зенкер – приспособление создано для снятия фаски. Вполне может подойти и строительный нож, и кусок наждачной бумаги. Довольно часто у калибраторов имеется выступ для снятия фаски, поэтому можно обойтись и без данного инструмента.

Как соединять и монтировать металлопластиковые трубы

Стальные трубы постепенно вытесняются с рынка: появились достойные конкуренты, которые стоят меньше, монтируются проще, служат не меньше. Например, из металлопластика делают горячий и холодный водопровод, систему отопления. Как правильно провести монтаж металлопластиковых труб, какие фитинги когда использовать, как с их помощью соединять отрезки в единое целое — обо всем этом и пойдет речь.

Виды фитингов для металлопластиковых труб

Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.

Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом

Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:

Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных

Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.

Подготовка к монтажу

Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.

Инструменты

Для работы кроме трубы и купленных фитингов понадобится:

Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы

Это очень важно

Этим инструментом режут металлопластиковые (и не только) трубы

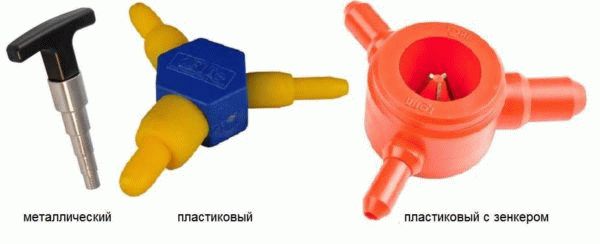

Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.

Особенности применения

Есть множество способов использования металлопластиковых труб, а именно:

• при необходимости транспортирования воздуха под высоким давлением;
• в разнообразных системах кондиционеров и вентиляций;
• обустройство электрической линии металлопластиковых труб, часто используемых в виде защитного элемента;
• в сельскохозяйственной и промышленной сфере, которые направлены на переправление жидкостей и газообразных веществ;
• защита и экранирование электрических силовых и других проводов;
• конструкция используется в системе отопления (напольного и радиаторного).

Использование пластикового материала при изготовлении металлопластиковых труб не имеет в своей структуре вредных примесей, что делает изделие пригодным и для системы подачи питьевой воды.

Однако при использовании металлопластиковых труб имеются и ограничения.

Их ни в коем случаи нельзя применять в случае:

• устройства системы центрального отопления с присутствующими в нем элеваторными узлами;
• в помещении, которому была присвоена категория «Г» по норме пожарной безопасности;
• предлагаемая подача жидкости по трубам имеет давление, превышающее десять бар;
• в месте, располагающем источниками теплового излучения с температурой поверхности выше ста пятидесяти градусов.

Но также металлопластиковые трубы используются, если вы думаете сделать демонтаж своими руками. Главное правило демонтажа старых водопроводных труб – вмешательство в интерьер с минимальным уроном для помещения. В основном приходится заменять водопровод и канализацию, и тут на помощь приходят металлопластиковые трубы. А цанговые фитинги обеспечат качественное соединение.

Монтаж может осуществляться с помощью прессующего соединения.

Он имеет следующий порядок:

1. используя специализированные ножницы, отрезать металлопластиковую трубу под углом девяноста градусов;
2. инструмент калибровки и развертки используются при снятии фаски;
3. на одном конце металлопластикового изделия должна быть надета гильза, которая изготавливается из нержавеющей стали, затем производим помещение фасонной части соединителя так, чтобы дошла до конца;
4. вручную или на гидравлике прессуют, после чего рукоять инструмента сводится до конца.

Отсюда можно прийти к выводу, что металлопластиковые трубы идеально подходят для различных средств коммуникаций, подключения стояка.

Данная частота употребления конструкций связана с их небольшим весом. Кроме того, данное устройство имеет рабочий вид, не требующий дополнительных затрат на покраску. Соединения на стыке имеют герметическую изоляцию, способствующую высокому росту службы.

Рабочее давление таких изделий не превышает десяти атм. А также низкая ощутимость шума в системе канализации.

О металлопластиковых трубах и их инструкцию сборки вы можете посмотреть в этом видео.

Способы соединения металлопластиковых труб

Фитинговое соединение (без сварки) производится двумя способами:

• Разъемным – при помощи компрессионных или цанговых соединителей.
• Неразъемным – при помощи пресс- или пуш-фитингов.

Компрессионные фитинги

Самые простые – компрессионные, или обжимные фитинги. Состоят из корпуса с резьбой (цанги), обжимной наружной гайки, упорного кольца, резиновых манжет-уплотнений. Иногда на корпусе вместо резьбы устанавливают накидную гайку-американку.

По конструкции бывают прямые, угловые, тройники. Функционально бывают соединительные или переходные между пластиком и металлической запорной арматурой.

Компрессионный фитинг образует надежное соединение, но его хотя бы раз в году необходимо осматривать и подтягивать – соединение считается обслуживаемым. При необходимости соединение можно разобрать и собрать заново – это очень удобно для ремонта. Для систем теплого пола и для зашивки гипсокартоном компрессионные соединения не используют.

Пуш-фитинги

Современный фитинг, который закручивают без помощи инструментов. Образует неразборное, но не самое надежное соединение – труба в соединении проворачивается. Пуш-фитинг достаточно дорогой, и перед его использованием стоит подумать, стоит ли он таких трат.

Пресс-фитинги

Прессовые соединители состоят из корпуса с внутренним вкладышем, упорного кольца, наружной пресс-гильзы, уплотнительных манжет. При обжиме пресс-гильза плотно обжимает трубную заготовку и создает неразъемное и очень надежное соединение. Прессовое соединение допускается применять даже для систем теплого пола.

Для полиэтилена выпускают надвижные фитинги, в которых верхняя обжимная гильза не накручивается, а надвигается, а внутренний вкладыш-штуцер снабжен «ершом», благодаря чему образуется очень надежное герметичное соединение.

Цанговые фитинги

Цанговые фитинги изготавливают из полиэтилена низкого давления и применяют для соединения изделий из ПНД. Конструктивно они одинаковы с компрессионными соединителями, но намного больше по размеру и выглядят довольно громоздко. Соединение получается достаточно надежное.

По форме различают прямые, угловые, тройники. Функционально – соединительные, редукционные (для соединения труб разных диаметров), переходные (для соединения пластика с металлической арматурой).

Какой способ лучше

Выбор способа соединения зависит от полимера, из которого изготовлена металлопластиковая труба, и условий эксплуатации.

Полипропиленовые коммуникации чаще монтируют при помощи пайки – это совершенно герметичный, надежный и очень дешевый метод (муфты и уголки для сварного соединения недороги).

Для очень распространенных водопроводов из всех видов полиэтилена применяют компрессионные, пресс- и пуш-фитинги. Для ПНД чаще всего используют цанговые изделия, хотя изредка применяют и компрессионные и прессовые соединения.

После пайки самый надежный способ соединения – при помощи пресс-фитингов, их допускается использовать даже для систем теплого пола. Затем идут компрессионные, затем пуш-фитинги. Последние позиционируются как средство для быстрой сборки инженерных систем без применения инструментов, но трубка в пуш-соединении проворачивается – это вызывает сомнение в надежности и долговечности соединения.

Как соединить металлопластик и металл

Соединение металлопластиковых труб и металлического трубопровода необходимо при монтаже разводки от центральной магистрали или, например, при монтаже индивидуальной отопительной системы. Здесь соединение металлопластик-металл проводится при подключении обвязки к водонагревательному котлу.

Соединение металлопластика со стальной трубой проводят специальными переходными фитингами. Один конец такой детали предназначен для металлопластика и может быть как компрессионным (с гайкой на резьбе), так и обжимным, на пресс-шайбе. Второй конец фитинга имеет металлическую резьбу. Она может быть как внутренней, так и наружной.

Монтаж осуществляют с присоединения стальной трубы к фитингу. Для герметизации резьбового соединения используют подмотку паклей на олифе, фум ленту. Затем присоединяют металлопластиковую часть коммуникаций.

Правила монтажа конструкций из металлополимеров

При укладке металлопластиковых систем важно руководствоваться следующими положениями:

При скрытой прокладке трубопроводов из этого материала важно предусмотреть съемные щиты (люки), лишенные острых выступов. Они обеспечивают доступ к компрессионным фитингам.
Укладку систем через конструкции зданий важно производить при помощи гильз, внутренний диаметр которых на 0,5-1 см больше аналогичного параметра трубы. Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении.
При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы

Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером.
Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб. Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении.
При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы. Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером.
Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб

Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Все этапы операций нужно проводить тщательно и аккуратно, поскольку металлопластиковые элементы чувствительны к ультрафиолету, механическим повреждениям. Внешний монтаж подобных конструкций уместно проводить лишь в местах, где отсутствуют подобные факторы.
