Виды фитингов для пластиковых труб и способы применения

Виды фитингов для металлопластиковых труб

• Цанговые (резьбовые) фитинги;

• Компрессионные;

• Пресс-фитинги для металлопластиковых труб.

По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.

По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:

• Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;

• Муфты соединяют две трубы;

• Фигурные фитинги необходимы для обвода трубы без стыковки;

• Фитинги запорного типа (вентили, краны, клапаны).

Рассмотрим подробнее виды фитингов для металлопластиковых труб.

Все они отличаются исключительно способом монтажа.

1. Цанговые фитинги

По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.

Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:

• Латунной основной части;

• Обжимного кольца;

• Резиновой уплотнительной прокладки.

Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.

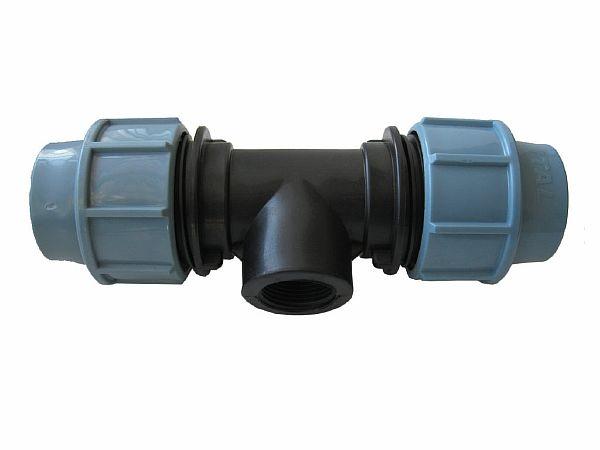

Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.

По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:

• С внутренней резьбой;

• С наружной резьбой;

• С накидной гайкой.

Существуют недостатки такого вида соединения:

• В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.

• При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.

1. Компрессионные фитинги

Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.

Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:

• Накидная гайка;

• Разрезанное обжимное кольцо;

• Штуцер.

Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.

1. Пресс-фитинги

Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.

Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.

Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

• на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
• трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
• трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
• широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

• трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
• средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
• 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

• внутренний. Это главная характеристика для подбора соединительных фитингов;
• наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

• d – искомый внутренний диаметр;
• Q – величина теплового потока в кВт;
• V – средняя скорость теплоносителя в метрах в секунду;
• dt – температурный диапазон;
• sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

• рулетка;
• ножницы для разрезания полипропилена;
• сварочный электроприбор;
• уголки;
• муфты;
• краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

Что еще учитывать при выборе фитингов

Подбираются соединительные трубопроводные детали с учетом вида спроектированной инженерной системы

Во время покупки фитингов необходимо принимать во внимание следующие нюансы:

• Для водопровода ПП элементы имеют белый или серый цвет.
• Монтажные работы выполняются с помощью специальных труборезов и паяльников именно для ПП труб.
• Для коммуникаций из полипропилена необходимо приобретать соединительные детали из такого же материала. Их нельзя заменить фитингами из ПВХ.

Рекомендуется покупать полипропиленовые трубы и фитинги известных производителей. Кроме того, продукция брендов отличается аккуратным внешним видом, большим ассортиментом, наличием всех типоразмеров.

Фитинги для пп труб

Нужно также обращать внимание на показатель SDR, характеризующий проходимость изделий. Детали с высоким значением этой характеристики обладают хорошей проходимостью и относительно тонкими стенками

Трубопроводные изделия с небольшим SDR имеют низкую проходимость, но отличаются повышенной прочностью и плотностью.

Особенности выбора фитингов

Подбор фитингов при прокладке линий водоснабжения является комплексной задачей, грамотное выполнение которой невозможно без комплексного подхода к вопросу. Основные моменты необходимо продумать ещё на этапе общего проектирования.

Необходимо принимать во внимание не только конструкционные особенности каждого типа соединительных элементов, но и наличие специального оборудования для их монтажа и опыта проведения подобных работ. Если нет полной уверенности в своих силах, то монтаж следует поручить квалифицированным мастерам

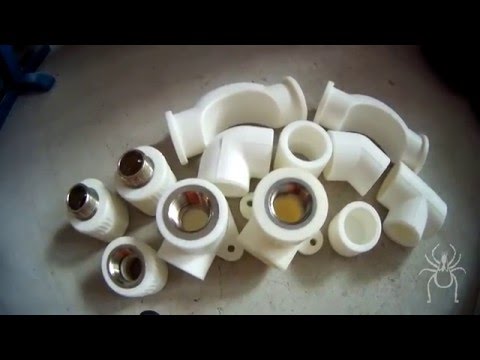

Обзор и примеры использования полипропиленовых фитингов на видео:

Основные типы

Виды современных фитингов для полипропиленовых труб не всегда сделаны только на основе этого материала. Есть комбинированные модели, которые сочетают в себе переход с пластика на металл. Есть разновидности, которые предполагают наличие заслонки, представляют собой кран, что обеспечивает контроль над работой конкретного контура водоснабжения. Соответственно, фитинги могут различаться по назначению, по способу использования и монтажа. На рынке можно выделить следующие разновидности:

Некоторые варианты муфт, представленные на рынке

• Муфта. Это переходник, предназначенный для соединения двух труб одинакового либо разного диаметра. Соответственно, муфтой можно назвать переход с пластика на металл, поскольку он тоже позволяет соединять две разновидности труб. Муфтам свойственно наличие резьбы, гайки, уплотнительного кольца, что особенно характерно для переходников с пластика на металл.
• Переходник. Здесь речь идёт о полипропиленовой разновидности, которая, например, с одной стороны имеет диаметр под 32 трубу, с другой диаметр занижен, например, 25 мм. Переходники нужны чтобы заузить контур системы трубопровода, что позволяет создать избыточное давление в контуре.
• Уголок. С уголком всё понятно. Этот вариант позволяет развернуть контур в нужном положении. Угол бывает на 90, и на 45 градусов. Их диаметры могут быть равнозначны, то есть в угол зашла 32-труба, вышла аналогичная. Он может иметь заужение, что так же легко достигается при помощи переходника.

Американка – одна из множества вариантов, представленных в продаже

• Американка. С появлением этого соединения монтажники существенно смогли облегчить себе работу. Американка представляет собой совокупность пластика и металла. То есть, это разъемное соединение, которое уплотняется резиновой вставкой. Американки удобно устанавливать в разъемных участках системы отопления и водоснабжения, например, на месте установки циркуляционного насоса, а также при подключении гидроаккумулятора.
• Тройник – это элемент системы, который предназначен для отвода трубы в той или иной части. Тройники активно используются при подключении радиатора, поскольку позволяют запитать этот нагревательный элемент и продолжить систему дальше. Как и уголки, они могут отличаться диаметром входных и выходных отверстий.

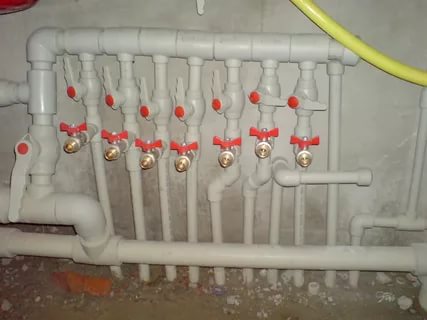

Коллектор, собранный на основе полипропилена

Полипропиленовый коллектор используется для распределения жидкости в магистральной трубе. При должной сноровке коллекторы можно собрать самостоятельно из тройников, сделав для себя необходимое количество отводов. Коллектор такого плана будет гораздо дешевле, чем привычный металлический коллектор теплого пола в частном доме.
Крестовина. Этот элемент удобен для распайки котельных. Крестовина имеет четыре отвода, каждый из которых расположен под углом 90 градусов относительно друг друга.
Обвод

Представляет собой средства перехода, что важно при оборудовании котельной. Благодаря обводу можно обойти горячую или холодную трубу, без нарушения целостности

Наличие таких изделий существенно экономит время монтажника при работе.

Популярные производители и модели

Фитинги бренда Rehau

Пропиленовые трубы и фитинги для них являются востребованной продукцией при прокладке водопровода в квартире и коттеджах. Существует множество компаний, производящих эти изделия. Наиболее популярные:

• Компании из Германии: Rehau, Banninger, Aquatherm, Wefatherm. Их товары сертифицированы по стандартам стран ЕС. Каталог сантехнической продукции включает трубы ПВХ различных модификаций и фасонные части к ним.
• Чешские производители Ekoplastik и FV-Plast выпускают изделия из пластика высокого качества и гарантируют их работу на срок более 20 лет.
• Турецкие фирмы Kalde, Pilsa, TEBO, SPK, FIRAT осуществляют выпуск сантехнической продукции из ПВХ в соответствии с евро стандартами, выполняют испытание и продают ее по довольно низким ценам.

Среди отечественных производителей стоит обратить внимание на продукцию компании ФД Пласт, ЯрИнтерПласт, Магистраль Пласт. Они работают по лицензионным технологиям лучших европейских фирм, оснащены сертификатами, соблюдают требования стандартов Европы и России

Их продукция значительно дешевле зарубежной.

Сварка труб из полипропилена

Для соединения полипропиленовых труб и фитингов используют особый инструмент — паяльник для полипропиленовых труб.

Оптимальный вариант — паяльник производства одной из известных уважаемых компаний, оснащённый таймером и качественным нагревательным элементом. Впрочем, паяльник для труб можно собрать и в домашних условиях или даже использовать обычный паяльник.

Для домашнего использования достаточно стандартного паяльника для пластиковых труб диаметром до 50 мм с двумя-тремя насадками. Для использования в коммерческих целях или при нестандартном трубопроводе понадобятся более продвинутые и дорогие варианты.

Порядок работы с паяльником для полипропиленовых труб следующий:

1. Установить насадки на нагревательный элемент паяльника: для плавки внутренней части фитинга — дорн, для нагревания поверхности трубы — гильзу.
2. Установить температуру разогрева — около 260°С.
3. Подсоединить устройство к сети. При достижении нагревателем нужной температуры (обычно это происходит в течение 15 минут) лампочка на устройстве загорается (или наоборот гаснет).
4. Приступить к сварке изделий.

Время нагревания для разных окружающих условий различается, подробнее об этом должно быть написано в инструкции по эксплуатации конкретного прибора.

Очень важно максимально точно выдерживать время нагрева, ведь при большем времени труба слишком расплавится и станет непригодной для сборки, а при недостаточном нагреве из труб не выйдет однородная масса, что значительно ухудшит прочность конструкции. Нельзя забывать и о чистоте: после каждой пайки дорн и гильзу следует протирать тканью, удаляя остатки пластика

Делать это следует бережно: поцарапанная поверхность изделия для дальнейшей работы уже непригодна

Нельзя забывать и о чистоте: после каждой пайки дорн и гильзу следует протирать тканью, удаляя остатки пластика. Делать это следует бережно: поцарапанная поверхность изделия для дальнейшей работы уже непригодна.

В соответствии с этим, нужно подбирать фитинг так, чтобы труба в него входила с усилием или он сам туго надевался на дорн паяльника. Если то или другое условие не выполняется, надёжного соединения не выйдет, и следует подыскать другой, более плотный фитинг.

Алгоритм действий при сварке труб таков:

Необходимой длины участок полипропиленовой трубы обрезают ножницами

Важно, чтобы ножницы не деформировали трубу и торец получившегося обреза был вертикален по отношению к продольной оси трубы.
Торец и края фитинга обезжиривают (мыльным раствором или любым спиртом), очищают от заусенцев и грязи, просушивают.
Если используются армированные фольгой трубы PN25, при помощи специфического приспособления – шейвера – до начала операции с места сварки снимают слой материала (иначе труба не войдёт в фитинг; иногда, если фольга расположена в центральном слое трубы, необходимо с помощью торцевателя удалить выступающий отрезок алюминия.
До упора совмещают зачищенный конец трубы и фитинг, делая отметку на расстоянии 2 мм от края фитинга в собранном состоянии. Можно, при наличии, использовать предназначенный для этого мерный инструмент с отметками для труб любого сечения.
Фитинг и трубу надевают на насадки паяльника и приступают к нагреванию.
По истечении положенного срока элементы будущего соединения снимают с насадок и соединяют, вставляя торец трубы в фитинг до сделанной отметки

После соединения менять положение элементов нельзя, иначе разрушится шов.
Дают соединению остыть.

Если оказалось, что элементы срощены неаккуратно, можно обрезать часть трубы и наварить на неё новый фитинг. Делать так можно до тех пор, пока не исчерпана длина отрезка, безо всяких последствий.

Виды фитингов для устройства внутренних канализационных систем

Фитинги – детали, благодаря которым монтируются стыковочные узлы, повороты, разветвления, соединяются трубы разных диаметров в единую сеть. Во время разводки наличие всяческих фитингов позволяет из прямых составляющих создавать сложные формы конструкций.

Фасонные части, как и трубы внутридомовой канализации выполнены из ПВХ серого цвета. На данный момент в строительстве используют следующие разновидности фитингов:

• соединительная муфта двухраструбная – деталь, соединяющая отрезки равных по диаметру труб, не имеющих раструб, одной линией без изгибов;
• муфта ремонтная надвижная – деталь устранения аварийных ситуаций и различных повреждений на трубопроводе (протечки, трещины, пробои). Удобна для ремонта на участке системы, где требуется удалить часть поврежденной линии;
• ревизионная муфта – элемент соединения с тремя входами, центральный вход (отверстие) оснащен завинчивающейся крышкой. Открыв крышку можно провести очистку засорившихся труб. Ставится в месте, где есть удобный доступ;
• компенсационный патрубок – отрезок трубы длиной 17-25 см, с одной стороны имеет удлиненный раструб, с другой – гладкую часть, которая крепится к трубопроводу соединительной муфтой. Предназначен для наращивания длины труб, замены поврежденного участка;
• переходник между двумя трубами разных диаметров, называемый редукцией – эксцентрической муфтой, где раструбная часть идет под большой диаметр, а муфтовая под малый;
• переходник чугун/пластик – применяется с целью стыковки чугунной канализации с пластиковой, имеет раструбный вход с диаметром под чугунную трубу и муфтовый;
• колено или отвод – изогнутая на 15-90 град. деталь с широким выбором диаметров для конструирования поворотов канализационных труб;
• тройник – у или т-образная развилка, используемая для подключения одного отвода к основному трубопроводу. Дополнительный вход с раструбом может иметь равные или меньшие размеры;
• крестовина – элемент подключения двух отводов к основной трубе в одной плоскости, причем диаметры отводов могут быть отличными от диаметра основного стояка;
• крестовина двухплоскостная – стыковочный узел, в котором два отвода включаются с левой или правой стороны перпендикулярно основной трубе;
• крышка для перекрывания конца трубопровода или заглушка блокирует движение стоков;
• вакуумный клапан (аэратор) – препятствует выбросу опасных канализационных газов в помещение через установленные сантехприборы, вследствие разрежения в системе, монтируется в верхней точке стояка;
• вытяжной зонт – элемент аэрации стояка в виде заглушки с отверстиями, предотвращает попадание сора и осадков;
• сифон – элемент соединения отвода и сантехники. Его изогнутая форма создает гидрозатвор, сдерживающий запахи стоков;
• хомут – монтажный крепеж труб.

Ассортимент фитингов очень широк, можно подобрать деталь для решения любой задачи

Соединение ПВХ фитингов с трубами может быть клеевым, сварочным (спаечным), резьбовым (слив с малым диаметром, например мойка) и с помощью резинового кольца. Какой бы тип соединения не применялся, нужно помнить, что стык – самое ответственное место в монтаже канализации. От качества стыковки фитингов зависит работа всей системы, поэтому следует тщательно продумать этот вопрос или обратиться к специалисту.

Фасонные детали для внутренней канализации оснащены уплотнительным резиновым кольцом, которое при сборке сети обеспечивает надежное, герметичное соединение. Однако, есть рекомендации укрепить такой тип соединения герметиком силиконовым во избежание пересыхания резины. Раструбы без резиновой прослойки соединяются с помощью клея. Застывая, структура клея становится подобной ПВХ с такими же характеристиками как трубы.

Перед началом стыковки фитингов, трубы и сантехнику нужно тщательно закрепить, чтобы избежать нарушения в процессе сборки и возможного протекания.

Какие виды фитингов для полипропиленовых труб применяются в системах водоснабжения

Одной из наиболее распространенных комплектующих для системы водоснабжения служит полипропиленовая труба, армированная стекловолокном. Применяя такие в сантехнических работах, нельзя обойтись без фитингов, будь то подключение магистралей в точках поворотов или соединение между разными диаметрами.

Часто используемые виды фитингов для пластиковых труб – 20, 25, 30 и 40 мм. Комплектующие диаметром большого размера используют, как правило, в трубопроводах промышленного назначения. При сантехнических работах в частном доме или квартире лучше всего выбрать соединения и трубы с диаметром в 20 мм.

Все работы с комплектующими, вне зависимости от их диаметра, осуществляются технологией сварки. При использовании запорной арматуры берут фланцы из стали.

Виды полипропиленовых фитингов

Виды фитингов для ПВХ труб различаются не только диаметром, но и формой, т.е. назначением:

• Муфта. Мы уже упоминали, что это один из самых простых видов фитингов. Выполняется в форме бочонка с внутренним диаметром, соответствующим внешнему диаметру трубы. Соединяет два её куска.

• Переходник. Похож на муфту, но в отличие от нее внутренние диаметры бочонка на двух противоположных сторонах разные. Позволяют переходить не только от одного диаметра к другому, но и заменять вид соединения. К примеру, с паечного на резьбовое соединение с внешней или внутренней резьбой. Переходы для разных диаметров делают на концевых стояках отопления, в местах соединения стояка с лежневкой (горизонтальной разводкой отопительной системы).

• Уголок присоединяется сваркой раструбным методом – это одновременный нагрев двух деталей, в процессе которого одна деталь вставляется в другую. Применяют для соединения труб под углом 90 градусов.

• Тройники и крестовины применяют, чтобы соединить одновременно несколько труб. Например, тройник на водопроводе, отводящий воду от стояка в ванную и на кухню.

• Коллекторы позволяют разделять поток в системах отопления и водоснабжения, а также в технологических установках, сделанных с использованием труб из полипропилена. Оснащаются встроенными отсечными (запорными) шаровыми кранами на отводах.

• Американка – это комбинированная муфта, с одной стороны которой находится резьба и полипропиленовый конец для пайки – с другой. Соединяющей деталью может послужить также запорная арматура.

• Обводы монтируются в местах пересечения трубопроводов. С остальными элементами соединяется методом раструбной сварки.

При сборке трубопровода необходимо использовать фасонные части из того же материала, что и трубы. То есть, если вы хотите использовать полипропиленовые трубы, армированные стекловолокном, вид фитингов нужно выбрать соответствующий.

Исключение – монтаж труб из полипропилена и из иных материалов, к примеру, металлических. В данном случае вам поможет упомянутая выше американка – комбинированное соединение с резьбой.

В зависимости от места положения и способа использования виды фитингов для пластиковых труб бывают:

• Прямые.

• Y – образные.

• T – образные.

По типу подключения виды фитингов для ПВХ труб разделяются на:

• Компрессионные (обжимные).

• Сварные.

Обжимные фитинги продаются в виде готового комплекта. Им не нужна предварительная сборка, они имеют серьезными преимуществами, если сравнивать их со сварными.

Ключевые достоинства обжимных полипропиленовых фитингов:

• С ними удобно и просто работать.

• Осуществляя монтаж с использованием обжимных фитингов из полипропилена, вам не нужно обладать специализированными знаниями.

• Не нужно наличие специального сварочного оборудования.

• Этот вид применяется в различных погодных условиях, они не боятся воздействия отрицательных температур.

Преимущество сварных фитингов заключается в том, что они недорогие, в отличие от литых.

Сварные фитинги устанавливаются методом сварки встык или с применением электросварных фитингов, и их допускается использовать только при монтаже труб водопровода.

Читайте материал по теме: Оптовая продажа полипропиленовых труб по выгодным ценам

Фасонные элементы для водопроводной системы

Фитинги для пластиковых водопроводных труб подвергаются такому же требованию, как и трубопрокатные материалы – прежде всего, должны быть тщательно налажена система водоподачи. И данные требования неизменны для любого помещения.

Попытка сэкономить на любых мелочах, в том числе и на фитингах для водоснабжения, ничем хорошим не заканчивается. Некачественные детали для водопроводных труб приводят к быстрой поломке сети, а следовательно, к незапланированным финансовым затратам.

Мастера с большим опытом настоятельно рекомендуют покупать арматуру для водопроводных труб только у проверенного производителя. Пускай такие материалы стоят немного дороже, зато надежная работа водопроводной системы полностью оправдает эти расходы.

Смотреть видео

Полипропиленовые трубы и фитинги: виды, маркировка, монтаж

Watch this video on YouTube

• Компрессионные. Этот вид монтируют посредством гаечного ключа. На данном устройстве для водоснабжения изнутри затягивают обжимное кольцо, что собственно говоря, и фиксирует его к трубопроводу. К недостаткам этой арматуры относят необходимость постоянного подтягивания.
• Пресс фитинги для пластиковых труб. Этот вид соединительных деталей для водоснабжения называют самым надежным. Монтируют пресс – фитинги посредством электропневматического пресса-зажима, который уменьшает объем площади муфты, соединенной с трубой. Пресс – фитинг позволяет выполнить защемление высокой надежности.

Так же к сказанному следует дополнить, что пресс – фитинги можно ставить не только на пластиковую сеть, но и на металлопластиковую и медную.

• Клеевые приспособления. Они также позволяют создать надежное соединение. Чаще всего эти детали ставят на ПВХ магистрали.
• Резьбовые механизмы. С названия понятно, что данные элементы имеют резьбу. Она располагается с обеих сторон конструкции. Данный вариант применяют реже, чем остальные, так, как он не очень подходит для современных трубопрокатных материалов.

Краны и вентили

Краны – это фитинги для пластиковых труб, которые относят к запорно – регулирующей арматуре. Эти механизмы бывают следующих видов:

1. термостатические клапаны;
2. ручные краны.

Краны производят в корпусе из полимера или в металлическом корпусе, который оснащен резьбой. Особо удобны в работе данные соединения типа «американка», потому, что эти краны позволяют снять или установить вентиль без необходимости разбирать всю систему.

Данные фитинговые механизмы делят по уровню герметичности, и это определяющий момент для сферы использования.

Тройники

Фитинги тройники для пластиковых труб предназначают для состыковки трех магистралей. Соединять одновременно несколько трубопроводов приходится часто, тройник в этом случае становится типичным примером.

Тройник расширяет простор фантазии своим разнообразием. Конфигураций данных элементов очень много. Это варианты с разными диаметрами, приспособления, имеющие резьбу на разных частях, изделия для разнородных трубных изделий.

Диаметр

Диаметр сантехнических фитингов для пластиковых труб плотно повязан с габаритами трубопровода.

Если выразиться точнее, то эта связь основана на пропускных возможностях магистрали. Чтобы точно выбрать нужный сантехнический соединительный элемент, нужно запомнить несколько рекомендаций:

• Толстые стенки. При маркировке указывают диаметр трубного сортамента, а стенка у заготовки из пластмассы бывает толстой. По этим причинам трубное изделие, на котором указан диаметр 32 может иметь разный уровень проходимости.
• Основные размеры сантехнических фитинговых элементов это: 2; 2,5; 3,2 и 4 см.

Переходник

Фитинги переходники для пластиковых труб очень похожи на муфту. Но они имеют существенное отличие, на разных сторонах бочонка разный диаметр.

Помимо этого переходники бывают на резьбовых соединениях, и резьба на таких переходниках наносится с внешней и с внутренней стороны.

Часто от начинающего мастера можно услышать: «Зачем нужна резьба на переходниках?». А ответ очень простой. Переход диаметров можно встретить, например, на концевом стояке обогревательной магистрали. Также они могут располагаться в зоне состыковки стояка с лежневкой (так называют горизонтальную разводку обогревательной системы).

Смотреть видео

Элементы соединения полипропиленовых труб (полипропиленовые фитинги)

Watch this video on YouTube

Дополнительная информация

Вместо заключения, хотелось бы уточнить несколько нюансов, которые могут быть важны при соединении полипропиленовых труб фитингами.

Все фитинги для полипропилена не разделяются по целевому назначению. Другими словами, в равной степени могут использоваться для монтажа водопровода и отопительной системы.
При использовании резьбовых соединений между фитингом и трубой страдает герметичность конструкции

Чтобы исключить возможность протечек, рекомендуется уплотнить соединение при помощи ФУМ-ленты или льняной нити.
Обжимной фитинг следует использовать крайне осторожно. Внутри изделия находится специальное кольцо, которое при чрезмерном усилии способно прорезать полипропиленовую трубу насквозь

В результате будет нарушена целостность соединения.
Многие сантехники усиливают места стыка резиновыми прокладками. Это делается для обеспечения большей герметичности. Нужно знать, что резина довольно быстро приходит в негодность под воздействием влаги или высокой температуры. Поэтому оптимальным вариантом будет не ставить фитинг и резиновую прокладку, а просто сварить участки полипропиленовой трубы между собой. Это сделает соединение монолитным, а соответственно, более надёжным.

Соединение полипропиленовых труб с фитингами своими руками

При компрессионном и прессовом соединении отдельных элементов армированных труб обязательно следует учитывать их особенности. В данном случае внутри системы отсутствуют наплывы, способные оказать негативное влияние на их пропускную способность. Предлагаем познакомиться с отличительными особенностями каждого вида.

Порядок соединения зависит от характеристик выбранных фитингов

Компрессионные

В состав компрессионных входит латунный корпус, уплотнительные кольца, штуцер, обжимная гайка. Сдавливание уплотнителя при обжиме трубы позволяет обеспечить герметичность стыка. Работы выполняются с помощью разводного либо рожкового ключа.

Компрессионные фитинги способны прослужить более 30 лет

Прессовые

В состав прессовых входит корпус и штуцер с обжимной гильзой. Соединение получается герметичным. Для работы требуются специальные клещи. Формируемый стык способен прослужить полвека, выдерживая давление до 75 бар. Допускают прокладку трубопровода внутри монолитной конструкции.

Для соединения требуются специальные клещи

Для капельного полива

Соединение элементов системы капельного полива осуществляется с помощью специальных старт-коннекторов. Подающий патрубок такого фитинга имеет диаметр 16 мм. Соединение выполняется в следующей последовательности:

• в трубе просверливается отверстие диаметром 17 мм;
• внутрь подготовленного отверстия вставляется сначала уплотнитель, затем фитинг;
• крепление капельной ленты осуществляется на штуцер с последующей фиксацией обжимной гайкой.

Старт-коннектор облегчает процесс соединения

Как устроены фитинговые механизмы

Рассматривая устройство фитингов для пластиковых труб, прежде всего, нужно выделить простоту каждого такого механизма, а, следовательно, и простоту их монтажа.

Теперь несколько слов об устройстве некоторых видов:

1. Конструкция компрессионных вариантов отличается наличием двух колец. Одно из них выполняет уплотнительную, а другое зажимную функцию. Оба эти элемента герметизируют стык, и обеспечивают высокую устойчивость к нагрузке.
2. Особенность литых вариантов состоит в методике их производства. Установка в данном случае проводится стыковой или терморезисторной фасонной сваркой. При изготовлении используют очень плотный материал, и это становится гарантией отсутствия протечек.
3. Терморезисторные устройства выполненные из полиэтилена, предусматривают наличие в конструкции элемента нагрева. Использовать эти фасонные изделия можно не только в бытовых магистралях, но и трубопроводах промышленного назначения.

Смотреть видео

ОБЖИМНОЙ ПЭ-ФИТИНГ и ТРУБА | СПОСОБЫ МОНТАЖА

Watch this video on YouTube
