Как сделать флюгер своими руками для дачи на крышу

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

• Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
• При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

• Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
• Подшипник качения;
• Ось вращения;
• Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

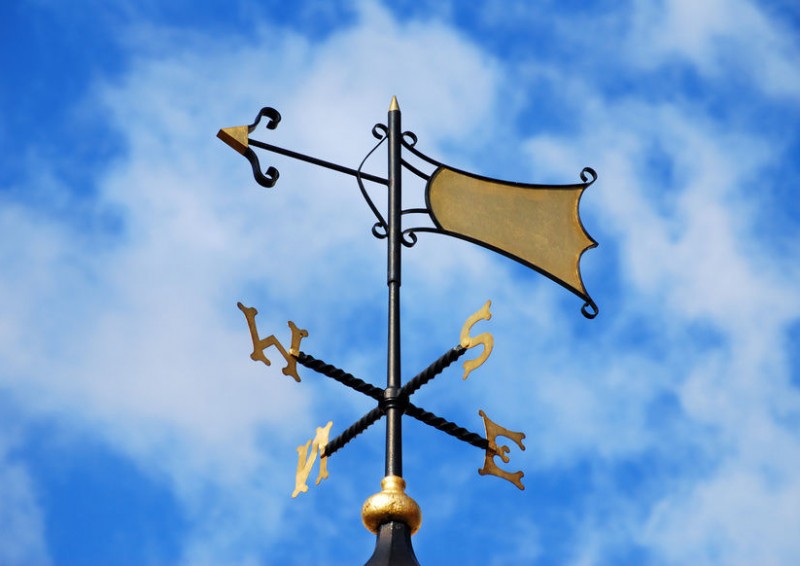

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Эскизы

Ниже мы представили несколько эскизов

Дело в том, что положение самой фигурки очень важно для устойчивости и распределения ее веса при креплении на крыше. В работе на сам флюгер оказывается дополнительное давление ветра и силы тяжести.
В качестве моделей также могут быть использованы знаки зодиака, начальные буквы фамилий в виде вензелей, флаги и тому подобное

Фантазия неограничена, если это смотрится в гармонии со всей архитектурой дома. Наши граждане давно доказали, что самой распространенной фигуркой флюгера является вовсе не петух.

Использовать эскизы или придумать свою модель — решать только вам

Важно, чтобы выполнен флюгер был с душой, и каждый раз радовал глаз своей красотой и романтикой

Что еще почитать по теме?

Порядок работ

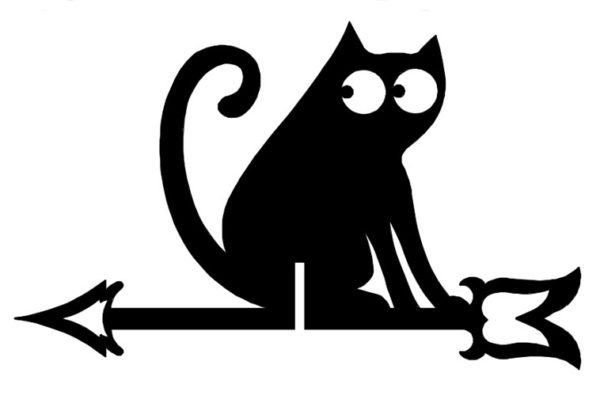

В качестве примера возьмем фигуру кота.

Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать слесарные струбцины, посредством которых материал надежно фиксируется на верстаке.

Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.

Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.

Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.

Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.

Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.

Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.

Читать также: Чем подсветить рабочую зону на кухне

Следующим шагом вырезается заготовленный фрагмент требуемого размера.

Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны.

После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.

В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.

Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.

Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.

Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.

По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.

Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.

В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.

В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам. Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере

Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.

Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.

Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.

Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.

По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

На этой странице Вы можете увидеть библиотеку наших силуэтов для флюгеров. Эти примеры Вы можете использовать для создания собственных уникальных флюгеров для дома. Фото и эскизы флюгеров различной тематики.

Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.

Металлическое изделие своими руками

Прежде чем узнать, как сделать флюгер своими руками, нужно оценить свои силы. Конструкция из металла — наиболее сложная, но она же и сама добротная.

Прежде чем приступить к работе, следует подготовить шаблон готовой фигуры или подготовить эскиз. Трафареты лучше всего делать на основе картона. Их потом будет легче перенести на металл.

Потребуется сделать чертеж стрелки и поворотной части конструкции, с помощью их будет показываться направление воздуха. На чертеже следует прописать все — параметры стрелки, узла поворота и не только.

Для работы будут нужны такие материалы:

• лист металла до 2 мм в толщину;
• проволока;
• металлические трубки разных параметров и одна профильная;
• шар из металла (его диаметр должен быть равен 80 мм);
• подшипниковый шар с диаметром 15 мм;
• металлопрокат круглой формы на 12 мм;
• железная пластинка.

Для работы требуются специальные инструменты. Нельзя забывать и о средствах личной защиты. Подготовить нужно следующее:

• сварочный аппарат;
• углошлифовальную машину;
• болгарку;
• электрический лобзик;
• напильник дрель со сверлами по металлу;
• зубило и молоток;
• очки, перчатки и специальный костюм для защиты;
• щиток.

Производство элементов по отдельности

Сначала на лист металла нужно нанести шаблон фигурки, которую потребуется вырезать по созданному контуру. Потом он прикрепляется к верстаку и закрепляется с помощью струбцин, чтобы при резке он не двигался. Шаблон по контуру режется лобзиком, затем заусенцы убирают болгаркой, оснащенной шлифовальным кругом. Доступ к отдаленным обеспечивается благодаря тонкому напильнику. Мелкие декоративные элементы изготавливаются с помощью дрели, проволоки и других вещей.

Стрелка для определения направления воздуха тоже вырезается с помощью лобзика по контуру, нанесенному на лист металла. Стрелку делают не полностью сразу, а только оперение и указательный элемент. Эти части привариваются к профильным трубам, причем оперение к одному прутку, указатель же — ко второму. Хорошо нужно зачистить сварочные стыки.

Следующая часть работы — производство поворотного узла. Нужен стальной шар, на нем выполняется сверлом делается отверстие. Крышка должна быть присоединена сварочным аппаратом к отрезку трубки нужного размера. Чтобы стрелочные трубки плотно примыкали к шару, с обеих противоположных сторон делаются незначительные углубления. К ним приваривают два конца стрелы, потом к шару нужно присоединить стержень на основе профильной трубки и частично круглую трубку.

Как правильно закрепить

Когда готова часть стрелы с возможностью поворота, можно зафиксировать фигурку флюгера на шарике из металла. Для плотной стыковки основания с шаром, ее не целиком вырезают как полукруг и сварочным способом присоединяют к шару. Обязательно нужно следить, чтобы между стрелкой и поворотом был соблюден угол в 90 градусов. Ту или иную фигуру устанавливают на оси таким образом, чтобы имелся противовес с двух сторон.

Для свободного движения флюгера подготавливается опорный стержень. С этой целью в медную трубу помещается круглый прутик, затем элементы свариваются между собой. Подшипниковый шарик вставляется в широкую трубу и обрабатывается смазкой. Туда же ставится и медная труба. Готовую конструкцию осталось покрасить и поставить на крыше.

Фигуры для флюгеров и их толкование

Перед покупкой или перед изготовлением непременно следует определиться с дизайном и моделью флюгера. Флюгер может нести несколько целей кроме практической, может быть символом чего-либо или же просто декоративным элементом.

Ниже предлагаем простые, но в тоже время красивые и оригинальные эскизы с толкованием их значения, которые могут послужить базовой основой при самостоятельном изготовлении.

Издревле на Руси были популярны модели с фигурами разных животных и птиц. Такая традиция берет свое начало с языческих времен, когда некоторым животным приписывались качества оберегов и талисманов.

Вот, например, изображение медведя означала силу и здоровье, считалось что так дом находится под защитой от всякой хвори, а фигура лошади – символ плодородия и удачи в посевных делах.

Ну и конечно же самый популярный образ – петух. Видя его сразу вспоминается Пушкин и его «Сказка о золотом петушке», где петух выступал в качестве бдительного охранника и предупреждал хозяина о бедах.

Если же Вам по душе быть лидером, то что может быть лучше, чем царь всех зверей – могучий лев?

В душе горит желание путешествовать и страсть к морским просторам? Выбирайте стремительный корабль, ведь он символизирует стремление к свободе и новым открытиям.

А вот образ кота так же неоднозначен, как и сам домашний зверь. С одной стороны, это любовь к независимости, а с другой – стремлению к уюту и спокойствию.

Конечно же совсем не обязательно вкладывать в флюгер некий глубокий и сакральный смысл, он может быть и просто отличным украшением вашего жилища.

Как сделать флюгер своими руками

Классический флюгер из металла

Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.

Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

• Металлический лист толщиной 1,5-2 мм.
• Проволока толщиной 3 мм
• Три трубки из металла диаметром 15, 22,5 и 25 мм
• Трубка из меди диаметром 18 мм
• Труба профильная 15х15 мм
• Металлический шарик диаметром 80 мм
• Шарик от подшипника диаметром 15 мм
• Круглый металлопрокат 12 мм
• Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

Вырезаем фигурку из шаблона

На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

Изготовление поворотного узла

Самодельный поворотный механизм

Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки

При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.

Как установить флюгер на кровлю

В креплении флюгера важно, чтобы оно было надёжным. Эта конструкция очень чутко реагирует на порывы ветра, порой очень сильные

Главная трудность заключается в высотных работах

Важно соблюдать технику безопасности и использовать страховочные приспособления

Работать лучше с партнёром, который может подстраховать вас в трудный момент

Обратите внимание, что в продаже есть специальные крепления для флюгерных конструкций. Они сразу решают все проблемы

Вам не придётся изобретать велосипед. Для плоских крыш используют горизонтальные крепления. Если кровля ломаная – приобретите специальный кронштейн с подвижными лапами, которые фиксируются на кровельном материале болтами и гайками.

Флюгер должен быть закреплён строго вертикально

Любой наклон флюгера не только повредит его работе, но и создаст дополнительную нагрузку на кровельный материал. Если у вас на конструкции есть указания сторон света, не забудьте выставить их в соответствии с компасом.

Для лучшего вращения, все узлы нужно обработать атмосфероустойчивой смазкой.

Предыдущая СтроительствоГотовимся к оттепели: как работает и для чего нужна отсечная гидроизоляция
Следующая СтроительствоМодульные дома для круглогодичного проживания: реально ли возвести в России

Основные элементы флюгера

Чтобы механизм работал правильно, в него должны входить следующие составляющие:

1. Флажок. Обладает парусностью и является декоративным элементом.
2. Ось. Расположена вертикально в корпусе для установки всей конструкции.
3. Противовес. Служит для уравновешивания стрелки.
4. Механизм поворота. Для облегчения осевого вращения.

Изготовление флюгера может предполагать дополнительно наличие колпака от воды, электронных поворотных датчиков, розы ветров.

Корпус и ось флюгера

Вся конструкция опирается на корпус. Вариантов его изготовления много. Понадобится, например, труба из латуни или стали ⅾ 2,5 см, в которую будет вставлена ось, и металлическая пластина (или сборка из них) – для крепления трубы к коньку крыши.

Несущий элемент механизма (ось) можно выполнить из арматуры 10 мм.

Флажок с противовесом (флюгарка)

Часть устройства, на которую давит и тем самым направляет всю конструкцию воздушный поток, называется флажком. На его противоположном конце находится противовес – для балансировки. Центр массы должен совпадать с серединой конструкции, чтобы обеспечить баланс и равномерный ход во все стороны.

Защитный колпачок

От пыли и влаги, которые могут попасть в подшипник и привести к неисправности, защищает конусный или круглый колпачок, накрывающий механизм для вращения сверху по оси.

Роза ветров

Она чаще всего находится на колпачке или выше по центральной оси. Это 2 или 4 металлических прута, соединенных друг с другом под углом 90°. На концах крепятся буквы, которые обозначают Север, Юг, Запад и Восток. Установка флюгера, при точном выставлении положения розы ветров на кровле, потребует наличие компаса.

Подшипники

Внутренний размер подшипника должен совпадать с диаметром прута, арматуры или трубы, из которых выполнена ось вращения. Качество детали определяет легкость хода всего механизма.

Крепеж

Приспособления, которые будут нужны для создания флюгера, зависят от применяемого материала, выбранных вариантов соединения и крепления деталей между собой.

Для этого можно использовать:

• заклепки;
• болты;
• накладки;
• уголки;
• шайбы и гайки;
• разного вида саморезы;
• сварку.

В зависимости от формы конька подготавливают конструкцию, которая поможет установить флюгер и надежно закрепить его на крыше с двух сторон. Приспособление должно быть подходящим для этого по площади и толщине материала.

Задача крепления – выдержать нагрузки от порывов сильного ветра и снега.

Назначение и принцип работы

Компактный флажок вращается вокруг оси от порывов воздуха. Конструкция одновременно играет практичную и декоративную роль. Ранее устройство использовали для измерения силы ветра, потом стало оригинальным украшением крыши.

Что такое флюгер

Флюгер – простой метеорологический прибор, который под воздействием воздуха поворачивается в сторону меньшего сопротивления. Конструкция наглядно показывает силу и направление ветра. Устройство защищает дымоход от порывов, препятствует возвращению смога обратно в жилье.

Конструкция с собакойИсточник orgpage.ru

Традиционно флюгеры устанавливали на крышах домов в Европе. Запоминающаяся деталь редко повторялась, поэтому каждое жилье становилось оригинальным. Элементы визуально акцентировали род деятельности владельцев недвижимости или несли защитную функцию.

Составные части

Конструкция флюгера состоит из обязательных деталей. Флажок – запоминающаяся, декоративная часть устройства, которую располагают на вертикальной оси. Чтобы уравновесить флюгарку, с противоположной стороны нужен противовес. Элементы имеют одинаковую массу, поэтому при установке стоят ровно.

Корпус используют в качестве опоры для флюгера. В остов устанавливают вертикальную ось конструкции. Несущий стержень (мачта) удерживает вес декоративной детали и при сильном ветре не ломается. Подшипники (шарики, цилиндры) внутри устройства обеспечивают свободное вращение.

Из чего состоит ветрякИсточник build-experts.ru

Защитный колпачок выполняют в форме конуса или сферы, располагают над остовом. Задача элемента – ограждение корпуса и движущихся деталей от влаги и мусора. Для фиксации устройства на крыше используют крепежи:

• уголки;
• накладки;
• ботлы;
• гайки.

Роза ветров – указатель сторон света, который крепят под флажком. Деталь состоит из двух ровных прутьев, соединенных под прямым углом. На 4 конца монтируют румбы с буквенными символами. Скорость ветра поможет определить пропеллер, созданный из пластин. В современных устройствах дополнительно устанавливают электронные датчики (энкодеры).

Виды конструкций

Выбор дизайна флюгера зависит от роли, которую будет исполнять устройства. По функциональности делят на 6 видов:

• Анеморумбометры. Метеорологические модели измеряют скорость и направление ветра. В профессиональных приборах установили блоки питания и датчики, которые преобразуют характеристики воздуха в сигналы. Фиксируют точные показания и передают данные в аппаратуру через кабель.
• Флюгеры Вильда. Механические конструкции для замера направления и силы ветра в домашних условиях. Дополнительно несут декоративную функцию.
• Дымоходные. Монтируют над отверстием, перекрывают доступ ветру. За счет вращения устройства предупреждают обратную тягу в трубе и защищают помещение от проникновения продуктов горения.
• Пугала. Флюгеры издают неприятные звуки, отпугивающие птиц от гнездования в трубах или посадок на участке.
• От грызунов. Устройства с пропеллером монтируют в землю на опоре. Вращающиеся лопасти вентилятора создают вибрации, которые передаются в почву и прогоняют мышей, землероек и кротов.
• Электростанции. Во время работы ветряные флюгеры генерируют электричество.

Профессиональный анеморумбометрИсточник ru.lifehackk.com

Устройства устанавливают на козырьке дома, на крыше веранды или беседки. Часто конструкции совмещают 2-3 функции, позволяя экономить место на кровле. Отпугивающие варианты от птиц монтируют на трубе или деревьях. От грызунов рекомендуют размещать несколько аппаратов в разных местах участка (по периметру, в центре).

Модель на трубное отверстиеИсточник odymohodah.ru

Флюгер-пугало от пернатыхИсточник m-dachnik.com

Флюгер Вильда

Этот флюгер представляет собой метеорологический прибор, способный измерять скорость и направление ветра. Он используется уже более 100 лет, а изобретение устройств, входящих в его состав, относится к средним векам.

Конструкция состоит из вертикальной оси, на которую насажена флюгарка (горизонтальная часть, вращающаяся вокруг оси и указывающая направление ветра). На оси установлены 8 лучей, расположенных в горизонтальной плоскости (роза ветров). При установке эти лучи точно направляются по сторонам света. Ось север-юг отмечается стрелкой для лучшего ориентирования. Положение флюгарки относительно них указывает направление ветра в данный момент.

Кроме того, в состав конструкции входит анемометр — прибор, показывающий скорость ветра. Он устроен довольно просто — имеется вертикально повешенная за верхний торец доска определенного веса. По величине отклонения ее от вертикали определяется сила ветра. Для этого установлена дугообразная шкала, наглядно демонстрирующая величину отклонения.

Существуют конструкции с тяжелой и легкой досками, предназначенные для сильных и слабых ветров.
