Разновидности антенн для музыкального центра

Существует следующая классификация заводских антенн для приёма радиосигнала:

1. Дисковые. Такие устройства способны ловить спутниковый сигнал, и устанавливаются они как внутри помещения, так и снаружи его.

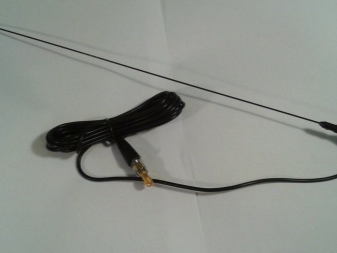

2. Стержневые. По форме напоминают обычный круглый штырь, прямой или закруглённой формы.
3. Рамные и проволочные. Таким приёмным устройствам можно придавать любую форму, так как проволока-приёмник хорошо гнётся.

ВАЖНО! Дешевизна самодельной антенны – далеко не единственная причина, по которой многие отказываются от покупки заводской. Дело в том, что по большей части качество принимаемого звука зависит от характеристик самого музыкального центра, и экспериментируя с разными типами антенн, можно добиться оптимального качества звучания

Если заводской вариант по вышеописанным причинам не удовлетворяет пользователя, то ему стоит попробовать собственноручно смастерить антенну для своего музыкального центра. Для изготовления самодельных устройств для приёма радиосигнала потребуются разные исходные материалы.

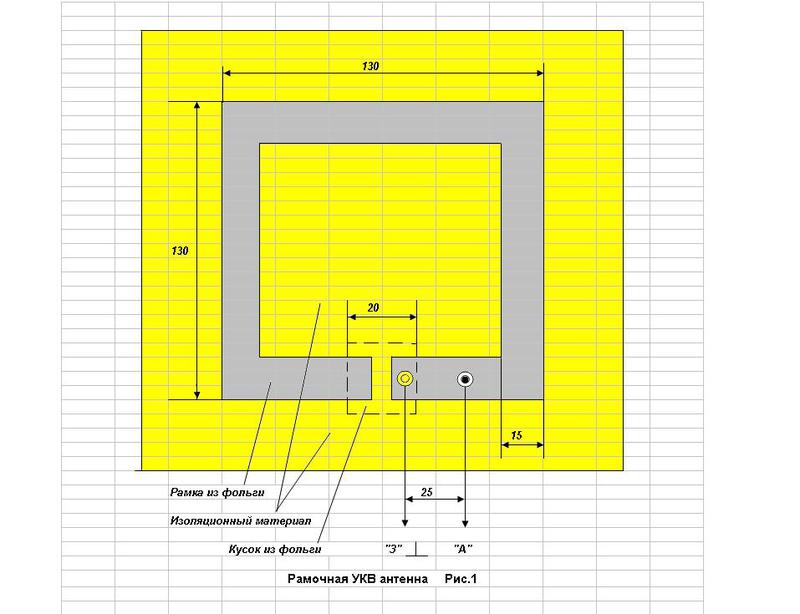

Из металлической фольги в виде квадрата

Для того чтобы изготовить приёмное устройство из фольги, потребуется:

1. ДВП или небольшая доска.
2. Рулон металлической фольги.
3. Кусок экранированного кабеля с параметром сопротивления в 50–75 Ом.
4. Необходимый для подсоединения к МЦ штекер.
5. Паяльник и комплектующие к нему (припой, флюс).

Это одна из самых простых в изготовлении самодельных антенн. Из фольги необходимо вырезать нужных размеров квадратную рамочку. В нижней её части при этом делается вырез в 15 мм шириной. После этого рамку с помощью обыкновенного клея необходимо закрепить на куске ДВП. Когда фольга приклеится, по краям от выреза внизу рамки припаивают «экран» и центральную жилу провода. Промежуток между местами пайки провода должен находиться в пределах 25–40 мм.

Подобная FM-антенна может быть установлена как внутри помещения, так и вне его, если длина кабеля позволяет это. Для того чтобы «подстроить» принимаемый сигнал, устройство медленно проворачивают вокруг его оси.

Из труб

В основе данной конструкции — применение обычных труб, используемых для инженерных коммуникаций дома. Кроме них также потребуется:

• разобрать строчный трансформатор устаревшего лампового ТВ и извлечь из него ферритовый сердечник;
• приобрести клей и качественную изоленту;
• купить рулон латунной либо медной фольги;
• раздобыть медный монтажный кабель сечением в 0,25 мм и длиной в полтора метра;
• подготовить штекер, которым антенна будет подключаться к МЦ.

В первую очередь на ферритовый сердечник трансформатора в два слоя кладётся бумага и изолента. После этого поверх изоленты укладывают фольгу одним слоем, при этом перекрывая виток на 1 сантиметр. Необходимо следить, чтобы две стороны витка не находились в контакте, и периодически препятствовать возможному контакту при помощи изоленты. На готовый экран в 25 оборотов наматывается провод с отводами на седьмом, двенадцатом и двадцать пятом витке.

Таким же образом подготовленный контур связи обматывается «экраном». Экраны впоследствии соединяют меж собой, а концы кабеля вводят в штекеры.

ВАЖНО! Особенностью этого типа антенны считается то, что с её помощью можно слушать радио даже в грозу, не опасаясь за возможную порчу оборудования. Поскольку используются водопроводные или тепловые трубы всего дома, более хорошего сигнала можно добиться в высотных сооружениях

Из коаксиального кабеля

Такие антенны хорошо подойдут для зон нестабильного сигнала. Для их изготовления обычно используют:

• полтора или больше метров ТВ-кабеля;
• полутораметровую пластиковую трубку, диаметром около 20 мм;
• деревянную мачту.

Для начала на расстоянии около 75 сантиметров от конца кабеля необходимо надрезать провод и аккуратно удалить с него пластиковую изоляцию, не повредив при этом целостность экрана оплётки. Оплётку необходимо размять, после чего, стараясь не повредить медную жилу, вывернуть экран по направлению к надрезу.

Затем при помощи любых доступных способов антенна закрепляется внутри пластиковой трубы, а после этого уже трубку крепят к мачте из дерева. Поиск и улавливание сигнала регулируется путём вертикального вращения мачты, а также высоты её установки.

Если экранированный кабель в процессе сборки устройства не был повреждён, то такая антенна сможет работать с минимальным количеством помех.

Продукция 610 Standart (внутренняя)

Одна из самых популярных моделей у отечественного автолюбителя. Внутренняя активная антенна для авто (цена — около 700 рублей) от «Триады» прекрасно адаптирована под российские условия приёма (МВ, ДМВ). Своими техническими характеристиками и возможностями модель ничуть не уступает маститым «Пролоджи» и «Пионеру» этого сегмента. Разница лишь в конструкторской особенности корпуса и используемых материалах (они у «Триады» немногим хуже).

Кроме того, модель оснащена ответвителем частот, что позволяет использовать её не только в качестве приёмника радиосигналов, но и для вещания ТВ. Девайс отлично подойдёт как для любого отечественного авто, так и для большинства иномарок.

Лучшие автомобильные радиоантенны

Надежная и качественная радиоантенна позволяет водителю быть в курсе последних новостей и слушать музыку на любимых радиостанциях, коротая время в пути.

Лучшие автомобильные радиоантенны, предлагаемые сегодня на рынке, отличаются высокой технологичностью и современным дизайном.

Bosch Autofun Pro

4.8

★★★★★
оценка редакции

91%
покупателей рекомендуют этот товар

Автомобильная внутрисалонная антенна Bosch Autofun Pro отличается высокой чувствительностью и предназначена для размещения на внутренней стороне лобового стекла автомобиля. Изделие обеспечивает качественный прием сигнала в AM/FM диапазоне и стоит в среднем 1050 рублей.

Достоинства:

• легкая установка;
• продуманная конструкция;
• качественная сборка;
• компактность;
• аккуратный внешний вид.

Недостатки:

снижение рабочих характеристик при тонировке стекол некоторыми материалами.

Антенна Bosch Autofun Pro имеет самоклеющуюся основу и позволяет слушать радио в достаточно отдаленных от ретранслятора местах. Изделие может стать хорошей альтернативой штатным антеннам отечественных и импортных автомобилей.

Prology RA-204

4.7

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Антенна активного типа отличается монолитной конструкцией и предусматривает крепление с помощью самоклеящейся основы. Устройство принимает радиоволны на частотах AM/FM/УКВ диапазонов. Стоимость модели всего 325 рублей.

Достоинства:

• светодиодная индикация включения;
• быстрая и легкая установка;
• подходит для любых магнитол;
• невысокая цена.

Недостатки:

• коротковатый кабель;
• уплотнительная резинка не всегда обеспечивает герметичность.

Антенна позволяет принимать радиосигнал в радиусе до 80 км. Изделие укомплектовано кабелем длиной 2,5 м. Prology RA-204 оптимальным образом сочетает в себе высокое качество и доступную цену.

Supra SAF-3

4.6

★★★★★
оценка редакции

84%
покупателей рекомендуют этот товар

Внутренний усилитель автомобильной антенны Supra SAF-3 позволяет слушать радио в самых неблагоприятных условиях – вдали от ретранслятора или в городе с большим количеством помех. Средняя стоимость такой антенны – 250 рублей.

Достоинства:

• широкий диапазон принимаемых частот – ДВ, СВ, КВ, УКВ;
• удобство использования;
• установочный набор в комплекте;
• низкая цена.

Недостатки:

• неэкранированный кабель;
• небольшой коэффициент усиления.

Supra SAF-3 обеспечивает уверенный прием радиостанций, вещающих в разных диапазонах – от ультракоротких до длинных волн. Антенна питается от 12-вольтовой сети и подключается к универсальному разъему магнитолы.

Mystery MANT-3

4.6

★★★★★
оценка редакции

83%
покупателей рекомендуют этот товар

Внутрисалонная антенна Mystery MANT-3 работает в диапазонах УКВ и AM/FM. Величина потребляемого прибором тока не превышает 16 мА. Купить такое изделие можно в среднем за 500 рублей.

Достоинства:

• патентованная технология;
• надежная защита сигнала от помех;
• экранированный кабель;
• возможность установки в любом месте на стеклах машины.

Недостатки:

теряет рабочие характеристики при удалении от города более чем на 20 км.

Благодаря компактным размерам, активная антенна Mystery MANT-3, установленная на стекле автомобиля, не мешает обзору при управлении транспортным средством. Рабочее напряжение прибора – 12 В.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

• не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
• встала в салоне;
• обеспечила надежный прием частот радиосвязи;
• обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале

Обратите внимание, приемных частот две:

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:

1. Верхняя грань 56,5 + 56,5 см.
2. Нижняя грань 66,5 + 66,5 см.
3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

• Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
• Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
• Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

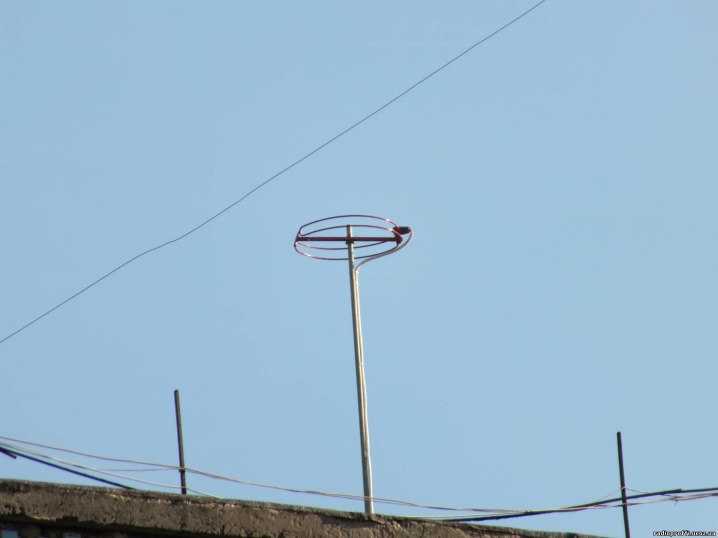

Пример резонансной рамочной антенны

Резонансные рамочные антенны с успехом используются механиками, чтобы принимать коротковолновые сигналы. Чтоб вести направленный приём сигнала, достаточно просто повернуть антенну в любой возможной плоскости. Магнитная составляющая поля радиоволны позволяет принимать сигнал намного чище.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Техника самостоятельного изготовления

Сделать антенну для радио своими руками не так уж и сложно, главное, подготовить все необходимые материалы и следовать основным правилам. Существенное увеличение качества и чувствительности приёма достигается вертикальной установкой устройства под диапазон распространения радиоволн. На изготовление одного агрегата у мастера уходит от 30 минут до 3 часов. А вот для создания самой конструкции понадобятся доступные предметы, которые часто можно найти в гараже.

Универсальный трубный агрегат

Основа конструкции представлена в виде отопительных или же внутридомовых водопроводных труб. Итоговое изделие получается крайне прочным и долговечным. Для работы нужно подготовить следующие материалы и инструменты:

• Качественную фольгу медного или латунного типа.
• Специальный сердечник из феррита, взятый из лампового телевизора или же строчного трансформатора.
• Прочный монтажный провод длиной до двух метров и сечением 0,25 кв мм.
• Обычный клей ПВА, а также липкая изолента.
• Для подключения антенны к самому приёмнику понадобятся фиксирующие штыри.

Изначально необходимо взять сердечник и изготовить для него обмотку. Для этих целей можно задействовать не только изоленту, но и бумагу, которую нужно уложить в два равномерных слоя. Один шар фольги аккуратно наматывается поверх бумаги с небольшим перекрытием витка (1 см). На участке перехлеста всё должно быть изолировано, дабы предотвратить контакт двух сторон намотки. На подготовительный экран мастер должен намотать 26 оборотов провода с отводами на 8, 12 и 24 витка. Концы вводятся в соединительные штырьки. Финальная настройка приёмника осуществляется по схеме подбора обмоток контура связи.

Виды усилителей для антенны ТВ для дачи и дома

Существует общепринятое деление всех усилителей цифрового сигнала для телевизора, купить которые можно в обычном магазине электротоваров. Они подразделяются на типы по частотному диапазону и месту установки.Широкополосные устройства обеспечивают настройку на большом количестве доступных частот

По месту установки

По этому параметру все представленные модели подразделяются на два вида – в зависимости от особенностей монтажа и установки устройства. Итак, все усилители антенны для телевизора на 20 каналов или более могут быть:

• внутренние, представляющие собой небольшого размера плату, которая может быть установлена непосредственно рядом с приёмником. В этом варианте может наблюдаться ухудшение сигнала, поступающего на сам усилитель, вследствие потерь в кабеле;
• выносные или мачтовые, располагающиеся на длинном шесте в месте нахождения антенны. Благодаря дальнему вынесению они обеспечивают качественное улучшение сигнала. Но главным недостатком может считаться недолговечность, поскольку сильный ветер или удар молнии со временем повредит устройство или полностью выведет его из строя.

Также существует деление на активные и пассивные усилители. В первом случае плата усилителя монтируется непосредственно на корпусе антенны. Это позволяет принимать большее количество каналов. Но существуют свои недостатки: частый выход из строя платы под действием внешних факторов и постепенное окисление элементов конструкции.

Вторая разновидность предполагает использование внешнего усилителя, который приобретается отдельно. Это более выгодный вариант, но требующий дополнительной настройки и монтажа устройства.

По частотному диапазону

По этому критерию все представленные модели можно поделить на три вида. В зависимости от выбранной категории преследуются различные цели, поскольку каждый вид используется для достижения определённого результата. Устройства могут быть:

широкополосные. Устройства, которые чаще всего применяются как часть комнатных домашних антенн для телевизора с усилителем. Их задачей является повышение качества трансляции сразу на большом количестве приёмников;

КСВЕДЕНИЮ!

Этот тип устройств демонстрирует стабильную работу как в дециметровом, так и в метровом диапазоне.

• многодиапазонные. Приборы, использование которых целесообразно для принимающих устройств, располагающихся на длинных мачтах. Чаще всего применение этого типа наблюдается в частных домах;
• диапазонные. Усилители, которые нужны для обеспечения качественного приёма от источника, расположенного на значительном отдалении от приёмника. Кроме функции корректировки сигнала, эти устройства обладают возможностью снижать шумы, появляющиеся при увеличении длины кабеля. Чаще всего применяются для улучшения вещания цифрового телевидения формата DVB-T

Как сделать автомобильную антенну своими руками

Для радио

Антенну для автомобильного радиоприемника можно сделать из любого стального штыря. Для того, чтобы она хорошо работала во всем диапазоне волн, от средних (АМ) до ультракоротких (FM), необходимо установить индуктивный удлинитель эффективной длины. Он представляет обычную катушку индуктивности, намотанную толстым медным проводом в лаковой изоляции. Такой провод можно взять с понижающей обмотки старого мощного трансформатора.

Для того чтобы обмотка была достаточно ровной, ее намотку производят на длинной шпонке с шагом резьбы приблизительно равным диаметру провода.

Конец провода зачищают и закрепляют под шайбу на этой шпонке, как показано на рисунке.

Индуктивность обычно наматывают длиной более 20-ти сантиметров. При желании к ее окончанию можно прикрепить (лучше приварить) стальной упругий прут-удлинитель длиной до 50 см. Далее получившуюся конструкцию заливают силиконом. В-принципе, антенна готова, ее можно устанавливать в качестве врезного устройства на штатное место автомобиля. Для улучшения дизайна ее можно поместить в черный кембрик соответствующего размера.

Несмотря на простоту изготовления и малые размеры, антенна имеет высокую эффективность в широком диапазоне частот.

Для телевизора

Антенну для телевизора обычно изготавливают в активном варианте, то есть с усилителем. Большинство жителей в сельской местности и дачников имеет опыт установки внешних антенн с усилителем на антенне. Этот опыт можно применить для изготовления телевизионной антенны для автомобиля. Для этого понадобится кусок медного провода длиной до 1 метра, коаксиальный кабель, два разъема для подключения к телевизору и антенне, стандартный (обычно польский) активный антенный усилитель и стандартная гальваническая развязка (переходник на питание).

Самая простая и в тоже время эффективная телевизионная антенна приведена на рисунке.

Для ее изготовления потребуется только медная проволока и стандартный телевизионный разъем. Длина ребра обычно выбирается от 80 до 120 мм. Данная антенна рассчитана на прием дециметровых волн. В этом же диапазоне находятся станции вещания цифрового телевидения (для подключения к DVB-T2 приемнику).

Антенну можно аккуратно прикрепить к ветровому стеклу с помощью присосок. Можно самостоятельно экспериментировать с формами и размерами рамки антенны. Иногда неожиданно удается получить высококачественную антенну при минимальных размерах.

Для усилителя с развязкой на питания можно собрать стандартную схему, аналогичную антенному устройству для стационарного телевизора.

1 – разъем автомобильного телевизора (может быть другого типа);

2 – блок гальванической развязки по питанию (его можно купить отдельно, он продается вместе с блоком питания для антенных усилителей);

3 – кабель для подключения питания;

4 – стандартный антенный усилитель для стационарных телевизоров (тип выбирается, исходя от дальности до передающей станции в зоне эксплуатации авто).

Монтировать схему лучше с помощью пайки.

Конструкцию помещают в подходящий корпус и устанавливают недалеко от антенны.

Изготовленный антенный усилитель подойдет и для радиоприемного устройства, работающего в диапазоне FM.

Для рации

Наиболее сложно изготовить антенну для автомобильной рации. Точнее, не изготовить, а настроить. В процессе настройки требуется специальное оборудования, такое как измеритель коэффициента стоячей волны (КСВ). Если даже немного отклониться от размеров конструкции антенны, предлагаемой длины кабеля, то излучаемый передатчиком рации мощный высокочастотный сигнал «вернется» назад в радиостанцию, не дойдя до эфира, что может привести к ее поломке.

Излучение, распространение и прием электромагнитных колебаний изучает наука, именуемая электродинамикой. Она не из простых, поэтому для самостоятельного изготовления антенн для раций лучше использовать чужой опыт. В интернете есть много интересных конструкций, например, изображенная на рисунке.

Для такой конструкции можно использовать заводскую штыревую антенну, установив ее на самодельный штырь с волновым удлинителем, намотанном на изоляторе.

Хорошие антенны для раций дорогие, но их можно изготовить из доступных узлов.

Какую жидкость ГУР следует использовать и как производится её замена.

Смотрите как работает и когда выручает автомобильный преобразователь напряжения 12-220В.

Как подключить https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/vyklyuchatel-massy.html выключатель массы автомобиля и в каких случаях его использование не желательно.

Видео — изготовление антенны СВ из подручных материалов:

Особенности

Антенна для радиоприёмника должна быть несложной в исполнении, но эффективной. Она позволяет выйти из зоны радиотени, для этого её поднимают на несколько метров. Вам повезло, если вы живёте на последнем этаже высотного дома – длина фидера (кабеля) будет небольшой. В противном случае рядом с антенной размещают радиоусилитель: несколько десятков метров кабеля способны поглотить сигнал, принятый наверху, и толку от антенны не будет.

Антенна для радио может быть любой:

• четвертьволновая или на 3/4 волны штырь;
• симметричный вибратор (два четвертьволновых штыря);
• петлевой возбудитель;
• директорная или логопериодическая (конструкция достигает впечатляющих размеров);
• линейка диполей, выстроенных в ряд (такие антенны ставят на ретрансляторах ТВ каналов и радиостанций, для базовых станций сотовой связи);
• магнитная.

Чаще всего встречаются телескопические антенны, они есть в каждом мобильном FM-приёмнике.

Еще один вариант легко получить, присоединив к одной из телескопических антенн центральный проводник коаксиального кабеля, к другой – его оплётку. Антенны разводятся в разные стороны и не лежат в одной плоскости.

Третья конструкция должна быть размером с половину длины волны.

Для FM-диапазона нужны штыри и «петля» длиной в 1,5 м.

Последний вариант будет вышиной с трёхэтажный дом: такие антенны расположены на телебашнях, где места для них вдоволь, для бытового применения они не подойдут.

Автомобильная антенна для FM-приёма – укороченный штырь, к которому для компенсаций потерь сигнала полагается встроенный в корпус усилитель. Эффективность такой антенны можно существенно поднять, нарастив штырь до 75 или 225 см.

Лучшие внутрисалонные автомобильные антенны

Доступ к радиочастотам в автомобиле возможно осуществить используя автомобильную антенну и магнитолу. Для того, чтобы наслаждаться любимыми радиостанциями в хорошем качестве как можно дольше, следует разобраться с тем, какая автомобильная антенна для радио лучшая.

Антенна автомобильная Bosch Autofun PRO

Bosch Autofun PRO – это внутри салонная антенна повышенной чувствительности. Монтируется устройство на лобовое стекло автомобиля и прекрасно справляется с приемом частот АМ/FM диапазонов.

В комплект поставки изделия входят:

1. Радиоприемный элемент.
2. Пластмассовый корпус антенны, состоящий из трех элементов.
3. Особый гель, предназначенный для заземления электрооборудования.
4. Основной модуль-приемник.
5. Фиксирующие наклейки.
6. Крепеж.

С монтажом антенны не возникает проблем. Производителем предусмотрен специальный ориентир-уголок, который вырезается из корпуса упаковки. Все ограничительные ленты обработаны качественным клеящим составом

На финальной стадии установки важно не забыть о заземлении

Питание лучше подать с магнитолы. В этом случае принимающее и аудио устройства будут работать синхронно.

Плюсы антенны:

1. Небольшие габаритные размеры 4,5*1,5*4,5 см.
2. Устойчивый качественный сигнал.
3. Высокое качество сборки.
4. Длинный соединительный кабель 3 м.

Минусы антенны:

1. Высокая стоимость.
2. При некорректной установке возможен перегрев устройства.

Антенна Blaupunkt Autofun Pro

Blaupunkt Pro позиционируется как салонная антенна повышенной чувствительности.

Она предназначена для приема сигнала в диапазонах:

1. ДВ.
2. FM.
3. СВ.

Устройство работает от сети постоянного тока с напряжением 12 В. В комплект входят: крепеж (ограничительные полосы, саморезы), принимающий модуль с кабелем 2,9 м (что делает возможным монтаж изделия практически в любое транспортное средство и во все подходящие места), антикоррозийная смазка.

Установка антенны осуществляется быстро и просто благодаря иллюстрированной инструкции.

Плюсы антенны:

1. Качественное разделение радиосигналов благодаря применению контура защиты.

Минусы антенны:

1. Яркая синяя подсветка. Отвлекает в процессе движения в темное время суток. Но при желании её можно отключить.

Антенна активная всеволновая внутри салонная Триада 100 Gold

Антенны модельного ряда Триада 100 имеют форму небольшого цилиндра с минимальной высотой. Предназначены устройства такого типа для установки в салоне автомобиля в углу ветрового стекла или за зеркалом заднего вида.

Корпус изделия выполнен из прочного пластика и обладает двумя лучами-антеннами, которые надежно крепятся к поверхности по средству клеящего состава.

Антенна способна воспринимать частоты АМ, ФМ и УКВ диапазонов. Благодаря мощному усилителю качественный прием сигнала осуществляется на расстоянии до 150 км от источника.

Плюсы антенны:

1. Мало восприимчив к падению напряжения.
2. Способен работать в цепях постоянного тока 9-15 V.
3. Предусмотренный конструкцией двойной фильтр по источнику питания снижает риск возникновения помех от используемой электрической цепи.
4. Высокое качество сборки.
5. Долговечность и надежность.

Минусы антенны:

1. Небольшой кабель питания 2,5 метра.

Антенна активная Триада-150 GOLD

Triada-150 GOLD – антенна для внутреннего использования, которая изготовлена в соответствие с современных технологиями приборостроения. Внешне модель представляет собой круглую шайбу, изготовленную из темного пластика, и два металлизированных приемных полотна, выходящих из ориентированных под 90 или 180 градусов друг к другу точек.

Индикатором правильного монтажа устройства является светодиодный сигнал. В комплект также входит специальный коаксилиновый кабель.

Триада-150 GOLD обладает 2 режимами работы:

1. «Городской режим» — обеспечивает наивысшую степень помехозащитен на частотах в диапазоне от 88 до 108 МГц.
2. «Загородный режим» — включается мощный усилитель сигнала, который позволяет улавливать сигнал на большом расстоянии от города.

Переключение между режимами осуществляется с помощью специального тумблера на устройстве.

Триада-150 GOLD – это лучшие автомобильные антенны для внутреннего применения. После анализа отзывов и эксплуатационных характеристик можно уверенно заявить, что данная модель значительно превосходит аналоги Bosch и Blaupunkt.

Плюсы антенны:

1. Мощный усилитель с большим интервалом.
2. Сбалансированный и качественный прием на удалении от станции транслятора до 150 км.
3. Изолированный кабель питания.
4. Высокое качество сборки.

Минусы антенны:

1. Соединительный кабель обладает длинной всего 2,5 м.

Какие есть виды антенн

Радиоантенны делятся по назначению:

• для домашних детекторных приемников и музыкальных центров;
• автомобильные;
• авиационные;
• специальные (спутниковой связи, военные).

Для эфирного вещания используются частоты 148,5 кГц — 108 МГц.

FM-радиостанции захватывают 88-108 МГц (ультракороткие 3-метровые волны).

В быту используют следующие конструкции:

• устройства с разворотом — апертурная антенна;
• изделия с бегущей волной;
• линейные приборы.

Антенны классифицируют по форме и материалу на:

• телескопические;
• рамочные;
• штыревые;
• проволочные;
• стержневые;
• фольгированные;
• коаксиальные.

По диаграмме направленности конструкции могут быть узконаправленными и круговыми. По полосе пропускания различают узко- и широкополосные приборы.

Краткие итоги

В завершение составим сводную таблицу со всеми распространёнными причинами, из-за которых плохо ловит радио, и способами их устранения.

Почему плохо ловит радио	Что делать
Радио не работает вообще	Проверьте радио на работоспособность в чертах города, при помощи трансмиттера или в другой машине.
Слишком слабый сигнал	Установите и подключите правильным кабелем пассивную антенну. Если ловит плохо всё равно, покупайте хорошую активную.
Слишком сильный сигнал	Если радиосигналы накладываются друг на друга или присутствуют помехи, установите помехоподавляющий фильтр в разрыв кабеля антенны. С качественными магнитолами таких проблем, как правило, нет.
Дохлая пассивная антенна	Она может отсутствовать, быть отключённой, подключённой неправильным или повреждённым кабелем.
Повреждённый кабель	Подключите антенну экранированным кабелем. Убедитесь в работоспособности кабеля при помощи прозвонки.
Внештатные приборы	Такие приборы, как видеорегистратор, радар-детектор, зарядка для мобильного телефона — создают помехи. Защититься от них можно либо фильтрами, либо устранением источника помех.
Некачественная магнитола	Далеко не всегда недорогая магнитола — плохая по части радиоприёма. Проверить это можно путём разборки и изучения обвязки радио-микросхем.
Косвенные радиопомехи	Мобильная связь, Wi-Fi, микроволновые печи, промышленное оборудование, высоковольтные линии электропередач и прочее — знатно засоряет радиоэфир. Если радио плохо ловит из-за этого, то могут помочь внешние помехоподавляющие фильтры или покупка качественной магнитолы.
Помехи по линии питания	Решаются установкой в цепь питания магнитолы помехоподавляющего фильтра. В хороших магнитолах такие фильтры уже есть внутри.
Плохая активная антенна	Как правило, дешёвые активные антенны никак не решают проблему, если плохо ловит радио в машине. Лучше вообще отказаться от их покупки.

По итогу видим, что радио плохо ловит в машине по разным причинам. Чаще всего это слабый сигнал. Однако нередки те случаи, когда причина кроется в помехах. Поэтому перед тем, как тратиться на дорогую магнитолу или активную антенну, проработайте все возможные причины некачественного радиоприёма. Возможно, проблему удастся устранить вообще бесплатно.
