Заливка фундамента плиты своими руками

Земляные работы

Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы

• Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы. При этом стоит помнить, что сама плита должна выступать за стены будущего дома на 10 см с каждой стороны.
• В грунт вбивают колья и натягивают разметочный шнур. Следует провести и оси будущей плиты.

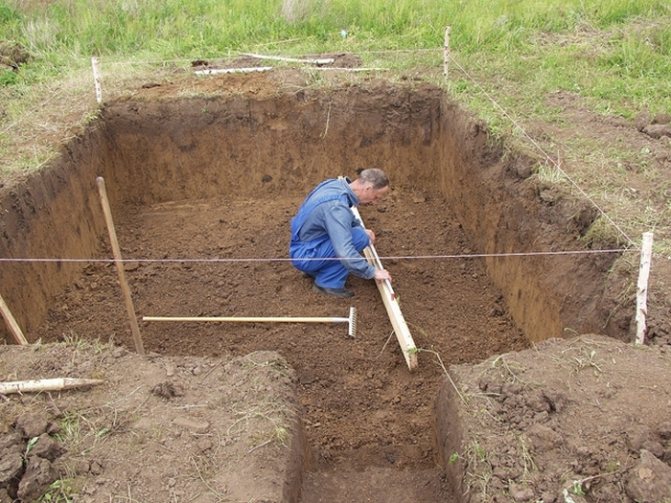

• Грунт вынимают из котлована на глубину 60 см. При этом стоит внимательно следить за качеством вынимаемой земли. Если на участке под застройку наблюдается ранний перекоп грунта, то рыхленную землю необходимо снимать слой за слоем до тех пор, пока не дойдёте до нетронутых лопатой слоёв. Здесь по инструкции придётся снять пласты грунта по всему периметру котлована, чтобы полностью выровнять его. После этого дно ямы трамбуют и засыпают песком до проектного уровня котлована. Если этого не сделать и смонтировать фундамент на мягком грунте, то сила давления дома на плиту просто сломает его со временем именно в месте рыхленой почвы.

• Вокруг проектной площади основания укладывают дренажную систему в виде специальных перфорированных труб с их уклоном в сторону накопительного колодца или центральной ливневки.
• Затем следует уложить слой щебня толщиной 20 см и тщательно утрамбовать его по принципу укладки песчаной подушки.
• Теперь монтируем опалубку из качественных деревянных щитов. Их высота должна быть не менее 40 см. А внутренние стенки опалубки желательно зачистить. Опалубку скрепляют болтами, шурупами или саморезами. Снаружи деревянный каркас можно подпереть клиньями для большей устойчивости.

Особенности возведения плиточного фундамента.

В основном плиточное основание возводится для сооружений с низкими полами. Для его сооружения не нужно выстраивать цокольные перекрытия и ростверки. Плиточный фундамент это не глубокое основание, которое сократит расходы на строительные материалы, приблизительно на 30%, а стоимость подвального помещения, примерно на 40%. Для того чтобы правильно залить плиту под фундамент необходимо соблюдать определенные правила. В основном из-за некачественного основания нарушается структура дома – перекосы, трещины, а также другие аварийные ситуации. Также, такие проблемы могут быть связаны с несоблюдением правил технологии строительства. Но с соблюдением всех правил и технологий строительства можно построить качественное, крепкое основание для любого типа сооружения.

Преимущества плиточного основания.

• Небольшая стоимость и довольно простая укладка.
• Устанавливается всей плоскостью на грунт, поэтому имеет отличную несущую способность.
• Конструкция не деформируется, поэтому будущие стены здания не будут разрушаться и трескаться. При промерзании грунта, плиточное основание равномерно поднимается и опускается, что дает возможность не допустить деформацию фундамента.
• Плиточное основание имеет довольно ровную плоскость, что позволяет значительно сэкономить, отказавшись от дополнительной стяжки.
• Фундаментную плиту можно использовать для перекрытия цокольного этажа – такой способ будет менее затратным, чем приобретать готовые бетонные плиты для пола.
• Основание можно укладывать на любом типе грунта.

Такие существенные преимущества делают плиточное основание довольно популярным среди всех видов фундамента.

Виды фундамента-плиты

Монолитная подушка-плита имеет среднюю толщину в пределах до 50 см и заливается из бетонного раствора по всему периметру котлована

В строительстве всего мира различают три вида плитных монолитных фундаментов:

• Монолитная подушка-плита. Имеет среднюю толщину в пределах до 50 см и заливается из бетонного раствора по всему периметру котлована. Чаще всего такие плиты используются при строительстве частных домов в один-два этажа. При этом здание можно строить из любых материалов от дерева до кирпича.
• Плитный фундамент железобетонный с ребрами жесткости. Это более сложное конструктивное решение применяют в промышленном или городском строительстве. Здесь либо собирается фундамент из плит перекрытия монолитного типа путём жёсткой связки, либо заливается в специальную опалубку, имеющую ребра жёсткости. Такая конструкция имеет большую толщину (до 1,2 метра) и способна противостоять пучению грунта в сейсмически активных зонах.
• Коробчатая монолитная плита. Самый сложный из всех видов плитного фундамента. Монтируется такой фундамент из специально произведенных бетонных коробов, которые скрепляются между собой по принципу повышенной жёсткости. Такой плитный фундамент используют редко и только при промышленном строительстве.

Устройство плитного фундамента: монтаж теплоизоляционного слоя

Утепление фундамента является важным мероприятием, благодаря которому тепло не выходит из здания в грунт, а холод не проникает из почвы в помещение. Утеплитель должен иметь высокую прочность. Поэтому в технологии УШП рекомендуется использовать плиты из экструзионного пенополистирола, которые (благодаря нахождению в их составе графита) характеризуются повышенной прочностью на сжатие.

Обратите внимание! В пенополистироле могут заводиться муравьи и другие насекомые. Поэтому материал нуждается в дополнительной защите. Здесь рекомендуется использовать стеклобой, металлическую сетку или плиты пенокерамики.
Уложены плиты экструзионного пенополистирола для отмостки и накрыты плёнкой

Здесь рекомендуется использовать стеклобой, металлическую сетку или плиты пенокерамики.
Уложены плиты экструзионного пенополистирола для отмостки и накрыты плёнкой.

Материал в виде плит толщиной 10 см необходимо укладывать в два слоя. Первый должен охватить весь периметр основания и отмостку. Второй слой следует уложить со смещением от края не менее чем на 45 см, что создаст ребра жесткости. В середине плиты, в слое теплоизоляции, выполняются канавки шириной 20-30 см под будущие несущие стены, под которые утеплитель не укладывается.

При использовании плоских листов утеплительного материала для их крепления применяются специальные гвозди из пластика с широкими шляпками. Места соприкосновения можно обработать клеевым составом. Элементы рекомендуется располагать в шахматном порядке, что поможет избежать образования мостиков холода в местах их стыковки. Также можно использовать l блоки для УШП, которые монтируют по торцам сооружения. Имея особую конструкцию, они не требуют дополнительного крепления при монтаже.

Продолжение статьи читайте на следующей странице.Для перехода к следующей части статьи используйте цифры постраничной навигации.

Сведения о грунте и находящихся рядом постройках

Начинать что-то делать без предварительной подготовки попросту неразумно. Начало всех начал в строительстве – это составление проектной документации; а делать проект дома и фундамента, в свою очередь, можно только основываясь на результатах геологической экспертизы участка, которая выявит индивидуальные особенности грунта и будет учитывать рельеф.

Ландшафтное проектирование поможет выбрать максимально удобное расположение дома, вспомогательных построек, дорожек и беседок. Современные технологии позволяют увидеть будущий дом во всех ракурсах.

Линейные размеры основания это только часть проекта фундаментаИсточник moifundament.ru

Особенности заливки плитного фундамента

Плитный фундамент чаще всего используют при строительстве кирпичных, каркасных и каменных загородных домов. При этом плита располагается не только под несущими стенами дома, но и под всем строением и требует формирования идеально ровной поверхности.

Для заливки плитного фундамента засыпается песчаная подушка высотой до 30 см, укладываются железобетонные плиты, формируется армирующий каркас и выполняется бетонная стяжка.

Он является самым дорогостоящим, однако в полной мере обеспечивает прочность и надежность основания в период эксплуатации объекта.

Плитный фундамент имеет достаточно сложную структуруИсточник profundamenti.ru

Проведение гидроизоляции плитного фундамента

Гидроизоляция плитного фундамента

Для того, чтобы исключить влияние грунтовых вод на плоское монолитное бетонное основание его необходимо надежно гидроизолировать. Для этого проводятся следующие работы:

1. Нижний слой железобетонной плиты изолируется с применением рулонных материалов, которые размещаются на песчаной или песчано-щебеночной подушке на этапе строительства фундаментной опалубки. Листы рулонной гидроизоляции стелятся внахлест с припуском между листами. Также листы гидроизоляции должны выходить за пределы будущего фундаментного основания, для последующей изоляции боковых торцов.
2. Также боковые поверхности железобетонного плитного фундамента могут изолироваться путем нанесения битумных мастик.
3. Проводятся работы и по изоляции верхней части железобетонной плиты. Для этого может использоваться как битумная мастика, так и закрепляемая поверх нее рулонная гидроизоляция.

Помимо гидроизоляции для создания комфортной атмосферы в обитаемых помещения производится и теплоизоляция. Ее слой укладывается поверх плиты, под слой выравнивающей стяжки.

Также рекомендуется обратная засыпка плитного фундамента. Эти работы необходимо проводить в том случае, если грунт на вашем участке имеет высокую пучинистость и при замерзании может воздействовать на боковую поверхность фундамента.

Для предотвращения воздействия на плитный железобетонный фундамент дождевых и талых вод вокруг него устраивается бетонная отмостка, которая будет отводить потоки воды прочь от фундамента.

Плитный фундамент схема изнутри

Минусы монолитной плиты как фундамента для дома

Высокая стоимость

  Затратность такого фундамента может быть в 3 и более раз выше в чем затраты на устройство ленточного и раз в 5 выше свайного фундаментов. Объясняется такая высокая стоимость необходимостью использования большого объема бетона и арматуры. В отличие от ленты, бетоном заливается вся площадь под будущим домом и на всю глубину фундамента.

на монтаж плитного фундамента расходуется в несколько раз больше арматуры

 Второй существенной статьей расхода является необходимость использования тяжелой и специальной строительной техники. Для заглубления, если необходимо, привлекается ковшовый трактор, для заливки плиты и доставки бетона на объект необходимо будет нанимать бетононасос. Те работы, для которых спец. техника не требуется, достаточно объемны и для их выполнения необходим труд нескольких человек. Поскольку на выравнивание заглубленной ямы, на вязку арматуры, засыпку и трамбовку песчано-гравийной подушки может уйти не один месяц, то можно не успеть до наступления морозов, а бетонные работы при отрицательных температурах выполнять не рекомендуется по ряду причин.

монтаж плиты требует использование спецтехники

Трудности замены коммуникаций

 В отличие от свайных и ленточных фундаментов, где все коммуникации можно проложить через пустотное пространство между грунтом и черновым полом, монолитная плита исключает такую возможность. Все сантехнические коммуникации заводятся на стадии монтажа армированной сетки и заливаются монолитом в плиту. Такое устройство значительно затрудняет, а иногда делает невозможным замену сантехнических коммуникаций в доме. Потому, в плитный фундамент, рекомендуется закладывать сантехнику лучшего качества, которая уверенно прослужит многие годы, а также дополнительно покрыть трубы защитными изоляционными материалами, от перепадов температур и влажности. Для таких домов целесообразно использовать трубы на ПВХ основе, они более долговечны и не подвержены коррозии в отличие от металлических. Имеется единственный риск их повреждения во время монтажа.

разводку всех коммуникаций в плитном фундаменте необходимо выполнять заранее

Не подходит для холмистой местности

  С точки зрения затратности, не целесообразно планировать плитные основания на рельефе с большими перепадами высот, а так же на скалистой местности, которая и без того, имеет прочный грунт, способный удержать любое здание средней высотности. Расход материала, в данном случае, будет колоссальный. Кроме того, в случае даже небольшого оползневого смещения грунта по склону, плита не сможет удержать допустимый горизонт, даже сохранив целостность. Возникает риск смещения всего дома на неопределенный угол. Поэтому, для холмистой и горной территории хорошо подойдут свайные фундаменты. Подробнее про свайный фундамент в статье «Свайный фундамент. Достоинства и недостатки»

на местности с большими перепадами высот больше подойдет другой вид фундамента

 Необходимо утеплять

  Железобетон боится влажности. накапливает ее в своей структуре при возникновении точки росы. Подробнее в статье ” Точка росы в строительстве“. Любой монолит необходимо утеплять как на уровне заглубления, так и над грунтом, с целью недопущения промерзания. В ином случае, накопленная влажность при первых же морозах начнет разрушать тело фундамента изнутри и вызывать коррозию арматуры.

плитный фундамент необходимо утеплять как внутри так и над грунтом

Слабая прочность на изгиб

  Обратная сторона высокой прочности – это плохая устойчивость к деформациям в плоскости. Неравномерное распределение давление на плитный фундамент неизбежно спровоцирует возникновение трещин и начало разрушительных процессов в теле

В значительной степени, этот недостаток смягчает качественное армирование плиты, а так же достаточная толщина гравийно-песчаной подушки, которой следует уделить особое внимание. Изменение плотности в неоднородном грунте и его движение меняет места нижнего давления на плиту

В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте. Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения.

может образоваться трещина при неправильном распределении давления, как результат недостаточной гравийно-песчаной подушки

Что такое плитный фундамент

Плитный фундамент представляет собой монолитную армированную плиту неглубокого заложения, которая чаще всего используется в местах, где грунт пучинистый или склонен к усадке. Достаточно часто плитный фундамент встречается на особо влажных участках, где уровень грунтовых вод находится практически у поверхности.

Такой фундамент создает своего рода плот, предохраняя помещение негативных атмосферных явлений и предотвращая проникновение влаги в помещение. Само основание очень схоже с УШП, за исключением утепления пола, которое в плитном фундаменте не используется.

Данный тип используется:

• на участках, где грунт обладает низкой способностью к удерживанию сооружения, а вес планируемого здания достаточно большой;
• в местах, где возможна неравномерная усадка строения;
• на участках, где присутствуют напорные грунтовые воды.

Преимущества и недостатки монолитного основания

Преимущества и недостатки монолитного основания

Монолитной плите можно придать любую форму, которая будет полностью повторять форму дома. И самое главное – это то, что такая конструкция основания здания обеспечивает полную герметичность, так как нет никаких конструктивных стыков, а сам бетон изготавливается с использованием водоотталкивающих присадок.

Кроме явных достоинств, в монолитной конструкции имеются и некоторые недостатки. К ним можно отнести большие затраты времени необходимые для её строительства. Для заливки самой плиты потребуется значительный объём бетона и привлечение спецтехники.

Структура монолитной плиты для фундамента

 Простая конструкция плитного фундамента, позволяет без привлечения высококвалифицированных специалистов выполнить монтаж такого основания. Однако,  потребует значительно затратить трудовые силы,  поскольку объем работ внушительный, начиная от копки котлована для заглубления, до вязки арматуры и заливки плиты.

 Классическая конструкция полного  ж/б фундамента выглядит следующим образом :

структура плитного фундамента

Основными элементами является:

Вязанная арматурная сетка. Монтируется от одного до нескольких слоев в одном горизонте, зачастую не менее двух слоев. Для армирования используется материал от 10 до 16 мм, наиболее востребована арматура диаметром 12 мм. Рассчитывается объем и диаметр арматуры исходя из запланированных размеров плиты: толщины и периметра. Армированную сетку можно монтировать самостоятельно, на месте, из закупленных прутов, или приобрести уже готовую, сварную.

армированная сетка фундамента

Бетонная смесь. В состав бетонной смеси входит гравий, песок и пластификаторы, которые придают раствору прочности и вязкости. Цемент следует использовать марки не менее М250. Мраку М300 можно использовать для строительства более высоких зданий, но не более 4-5 этажей, в зависимости от весовой нагрузки. Более прочные марки, например М400, уже применяются для многоэтажной застройки.

  Вся конструкция устраивается на песчано-гравийной подушке, с гидроизоляцией, а при необходимости и утепляется. После набора прочности, торцевые части ж/б фундамента, так же, покрывают специальной мастикой, если на стадии сборки опалубки не использовались гидроизоляционные рулонные материалы. Быстро и эффективней, выполнить устройство монолита с использованием специальной техники и с привлечением физического труда, только для точечных работ. К таким работам относится выравнивание котлована, армирование, утепление и гидроизоляция. Объемные же работы, такие как копка котлована и заливку плиты, рекомендуется выполнять, используя строительную технику. Так, например, если позволяют средства,  заливать плиту целесообразно за один раз, а не мешать раствор в ручную за несколько десятков раз. Таким образом, не создается слоистость в структуре плиты, достигается максимальная цельность.

заливка бетоном армосетки монолитного фундамента

 После выполнения всех работ, плита должна набрать прочность и «высохнуть» в теплое время года и в относительно сухом климате, этот процесс занимает до 1 месяца. Лучше всего, что бы свежий фундамент «перезимовал», отстоявшись до 6 месяцев, тогда он успеет осесть, и проявить все свои недостатки, если таковые будут иметь место.

  Подробнее про особенности ухода за фундаментом в статье: « Уход за фундаментом после заливки и его гидроизоляция»

Как кладут?

Начинать этап укладки перекрытия можно только после полного затвердевания бетона ленты. На это уходит около 28 дней в зависимости от погоды. После этого фундамент нужно накрыть гидроизоляцией и только потом класть плиты.

Подготовка

Чтобы процесс монтажа плит прошел без проблем и задержек, нужно к нему тщательно подготовиться:

• распланировать последовательность действий;
• расчистить подъездные пути;
• проверить готовность фундамента;
• закупить все необходимое для бетонного раствора;
• пригласить бригаду строителей и заказать доставку элементов перектытия.

Если монтаж будет осуществляться своими силами, без привлечения профессиональных рабочих, нужно пригласить 2-3 помощников.

Монтаж

Сначала необходимо правильно расположить погрузчик

Чем легче плиты, тем с большим выносом стрелы их можно поднимать и укладывать. Это значит, что при монтаже пустотных плит погрузчик может стоять на максимальном расстоянии от фундамента, что является еще одним плюсом этого варианта перекрытий.

Каждая плита перед подъемом крепится четырьмя крюками. Укладываются с нахлестом на фундамент минимум в 6 сантиметров. Укладывать элементы следует ломами при натянутых стропах.

Под плиту наносят бетонный раствор по всей ее ширине. После того, как элемент займет свое место, можно усилить стяжку арматурными прутами или брусьями.

Крепление к основанию

Единственное преимущество монолитных тяжелых перекрытий в том, что после укладки они не нуждаются в дополнительном креплении. Пустотные легкие плиты нужно закрепить.

С этой целью в петли, предназначенные для удобства при транспортировке, протягивается проволока диаметром до 10 мм. Она загибается и кладется на фундамент под прямым углом. Таким образом, связываются крайние плиты по всем петлям, и каждая вторая промежуточная плита по одной петле.

Армирование

Прочность перекрытия может быть повышена путем применения армирующей сетки или армирующего пояса. Сетка кладется сверху на готовый плитный настил, после чего заливается бетоном. Пояс выполняется путем установки по периметру здания прутьев арматуры в два ряда. Их связывают между собой и заливают бетоном.

Герметизация

Плиты укладываются на гидроизоляцию, которой покрывается ленточный фундамент. Этой защиты обычно достаточно. Грунтовые воды проникнуть через нее внутрь постройки не могут. С фасадов вся цокольная часть здания закрывается гидроизоляционной отделкой. Но для большей надежности укладывают гидроизоляцию еще и на перекрытие.

Теплоизоляция

Обычно применяется стеклянная, шлаковая или каменная минеральная вата. Она проста в применении, при этом не горит и не гниет, поэтому на протяжении всего длительного эксплуатационного периода бетонных конструкций будет выполнять свои функции.

Ее протягивают в пустоты примерно на 15 см, оставляя свободный край в 10 см. После этого отверстия бетонируются, чтобы защитить минвату от влаги. Вместо минеральной ваты можно использовать базальтовый утеплитель или пенопласт.

Строители нередко прибегают к более экономичным вариантам утепления пустот. Например, их могут заполнить строительным мусором и зацементировать.

Щели между плитами тоже могут изолироваться по-разному:

• минватой,
• бетонным раствором,
• строительным мусором.

Цельная фундаментная плита – специфика применения

Монолитная плита, изготовленная из армированного бетона, отличается повышенным запасом прочности и используется в области промышленного, гражданского и жилищного строительства для сооружения различных типов строений:

• дачных построек;
• частных домов;
• групповых и одиночных коттеджей;
• объектов промышленной сферы;
• помещений для хранения транспорта;
• различных зданий малой этажности.

Различные типы фундаментов приходится заливать строителям для постройки зданий

Прочностные характеристики железобетонного фундамента позволяет ему выдерживать вес построек из различных материалов:

• блочного бетона;
• натурального камня;
• обожженного кирпича;
• деревянного бруса;
• бутового камня;
• армированного бетона.

Плитный фундамент также используется в качестве основы для сооружения каркасных строений и бревенчатых домов. Положительно зарекомендовала себя в различных условиях эксплуатации фундаментная плита под дом из газобетона. Она предотвращает растрескивание стен, построенных из хрупких газонаполненных блоков.

Монолитная плита – оптимальный вариант для решения следующих задач:

• строительства зданий на болотистых почвах;
• возведения домов на грунтах с близко расположенными подземными водами;
• сооружения построек на проблемных почвах, склонных к пучению;
• постройки объекта на насыпных грунтах, содержащих мелкий песок.

До того, как залить монолитную плиту, следует рассчитать прочность конструкции и выполнить расчет арматуры. Определяясь с возможностью применения цельной плиты для сооружения фундамента под конкретное строение, следует определить толщину основания и выбрать глубину залегания плитной основы.

Вес построек из различных материалов позволяет выдерживать прочностные характеристики железобетонного фундамента

При этом необходимо учитывать следующие факторы:

• свойства почвы на стройплощадке;
• уровень расположения грунтовых вод;
• нагрузочные характеристики фундамента;
• массу будущего здания;
• особенности климатических условий;
• высотные колебания на месте работ;
• рабочие характеристики применяемого стройматериала.

Расширенный диапазон применения монолитной плиты обусловлен увеличенной площадью опорной подошвы, которая обеспечивает:

• пропорциональное распределение на почву массы строения;
• предотвращение осадки отдельных частей коробки здания;
• демпфирование реакции почвы, связанной с морозным пучением;
• невозможность образования трещин на стенах здания.

Заливка фундамента

Подготовка качественной бетонной смеси и заливка фундамента является важным этапом строительных работ загородного дома.

Песчаная подушка

Песчаная подушка является необходимым элементом при строительстве любого строения. Для ее формирования дно траншеи засыпают речным песком на высоту не менее 20 см. Каждый слой песка тщательно проливают водой и утрамбовывают.

Опалубка

Для армирования фундамента используется арматура и армирующие прутья различного диаметра. Вдоль траншеи лучше использовать более толстую арматуру. Соединить армирующие элементы можно с использованием мягкой проволоки.

Ход работ

Если закупить бетон на заводе, то не придется думать, как залить фундамент под загородный дом. Автомиксер равномерно смешает бетонную смесь до равномерной, пластичной консистенции и выгрузит готовый бетон сразу на подготовленную для фундамента площадку.

Автомиксер не просто привезет бетон на стройплощадку, а еще и сольет его непосредственно в опалубку фундаментаИсточник beton-house.com

Работы начинают с углов фундамента, стараясь плотно заполнить все пустоты. Бетон равномерно распределяется по всему периметру с помощью лопаты, лишний воздух и пузыри удаляются.

Готовый фундамент укутывают пленкой и периодически увлажняют поверхность. Это поможет предотвратить образование многочисленных трещин при усушке.

Нужна ли бетонная подготовка

Есть два вида монолитной плиты, один из которых предусматривает бетонную подготовку, другой — нет. Соответственно, это сказывается на «пироге» плиты и стоимости.

Если вы строите дачный домик, то можно заменить бетонную подготовку укладкой пленки под плиту. Это необходимо, чтобы при вибрировании бетона не уходило цементное молоко. Но, на крупных объектах обязательно нужно выполнять цементно-песчаную подготовку толщиной 5 см перед армированием и бетонированием плиты.

Подобрать оптимальный вариант для ваших целей и бюджета нужно только с привлечением специалистов. Помните, что от качества фундамента зависит надежность строения!
