Косилка своими руками: цепная и дисковая для мтз

Необходимые детали для сборки самодельной газонокосилки

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

• приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
• каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
• защитного кожуха;
• ручки, позволяющей управлять устройством во время уборки травы;
• ножей;
• от двух до четырех колес;
• электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
• шнура питания с вилкой;
• травосборника.

Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

• из пылесоса;
• из триммера;
• из старой стиральной машинки;
• из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

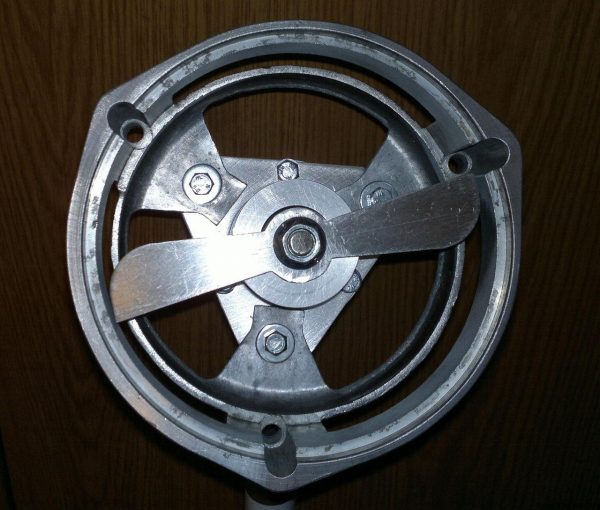

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.

1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
3. В форме диска.

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Инструкция по созданию

Газонокосилка для мотоблока – агрегат не столь сложный, но даже его можно собрать разными методами. Чаще всего ее все-таки делают не с нуля – навесное оборудование, то есть, собственно косилку изготавливают фабричным методом на заводе, тогда как в задачи народного мастера скорее входит создание соответствующей тележки. Задача не кажется сложной еще и в свете того, что чертежи подобных конструкций свободно гуляют по интернету, а при желании можно найти даже обучающие видео о том, как обустроить подобный механизм своими руками.

Роторная

Косилки этого типа используются преимущественно для ухода за лужайками и заготовления сена. Агрегат рассчитан на использование на участках со сравнительно невысокой растительностью и небольшим количеством мелких кустов. Производительность конструкции оценивается весьма высоко, однако, она прихотлива к наличию склонов – 10-20 градусов для нее уже являются пределом, а боковой крен допускается и вовсе не более 8 градусов. При простоте устройства и минимальном риске поломки радует умение агрегата складывать траву рядами, однако, не следует забывать, что именно этот вид косилки относится к травмоопасным.

Такие импровизированные ножи крепятся обычно по 4 штуки на каждый из вращающихся кругов – чаще всего их делают 2, используя диски от зерновой сеялки. Фрагменты цепи крепятся к дискам через равные промежутки, при этом их фиксируют не идеально плотно, а с небольшим зазором буквально в пару миллиметров. Последнее нужно для того, чтобы ножи максимально подвергались воздействию центробежной силы, которая позволит им всегда находиться в горизонтальном положении. Крепить их более устойчиво не стоит и просто потому, что при стыке с чем-то твердым они должны иметь возможность просто отскочить назад, иначе поломки агрегата не избежать.

Все крепления вращающихся частей нужно сделать из высокопрочной стали с высоким содержанием углерода, толщина штырей во избежание поломки прибора и получения травмы не должна быть меньшей 8 или даже 10 миллиметров. После этого остается только собрать каркас. Раму обычно изготавливают из заранее заготовленной оси и двух колес, на которую наваривают металлические уголки. Корпус ротора можно изготовить с применением все того же дна от металлической бочки, именно к нему тогда и будут приварены оси для вращения дисков.

Передачу крутящего момента нужно организовать таким образом, чтобы диски вращались в противоположном направлении по отношению друг к другу – именно такое решение позволяет складывать выкашиваемую траву аккуратными рядами. Последний шаг – установить некий защитный кожух на каркас, чтобы гарантировать, что случайно оторвавшийся кусок ножа точно не полетит в сторону оператора.

Сегментная

Такая самодельная конструкция по своему устройству уже заметно сложнее, однако, и у нее есть свои преимущества. В отличие от роторных моделей, здесь ножи движутся не по кругу, а возвратно-поступательно, поскольку закреплены на валу. Этот агрегат обеспечивает предельно низкую обрезку растений, удаляя их под корень, а еще такой прибор не сможет измельчить уже скошенную траву, как это могло бы случиться с роторной косилкой. Механизм удобен даже в условиях работы на неровном земельном участке, а включение и выключение никак не связано собственно с мотоблоком, что позволяет быстрее реагировать на потенциально аварийные ситуации. Наконец, такой агрегат почти не вибрирует, что тоже полезно для его сохранности.

Сборка газонокосилки

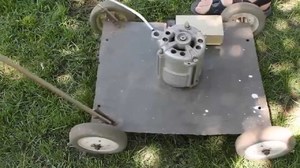

Первым делом нужно изготовить каркас для двигателя. Для этого нужно взять металлический лист толщиной не менее трех миллиметров. Размер каркаса выбирается исходя из длины ножа, но максимальная ширина газонокосилки редко превышает шестьдесят сантиметров. Таким образом, нужно вырезать квадрат из металла со стороной 50 или 60 сантиметров. В центре квадрата нужно сделать отверстие под двигатель. Фланцевый двигатель крепится к каркасу валом вниз. Если двигатель с ушками, то к каркасу нужно приварить дополнительные крепления.

Такой каркас можно изготовить и из доски или фанеры, но металл все-таки предпочтительнее, так как он менее подвержен деформациям. Кожух призван защищать вал двигателя от мусора и обрезков травы. Простейший кожух можно сделать из металлической консервной банки. С более сложными вариантами придется повозиться. Если готовый кожух будет высоким, он защитит и электрический механизм газонокосилки. Если нет – то для защиты соединений проводом нужно сделать еще один кожух.

Кожух надевается на вал двигателя. Далее надевается заточенный нож и весь механизм закрепляется болтом. Далее, к каркасу крепятся колеса. Для этого на каркас должны быть наварены уголки с просверленными в них отверстиями. Диаметр колес подбирается таким образом, чтобы нож проходил на высоте в пять — семь сантиметров над грунтом. Если нож опустится ниже, велика вероятность, что он застрянет в земле. На большей высоте трава сминается, а не режется.

Независимо от того, из чего сделана ручка, ее нужно выправить рост того, кто чаще всего будет пользоваться газонокосилкой. Обычно оптимальная длина ручки около 90 сантиметров. Завершающий этап работы — присоединение шнура электропитания. Электрическая газонокосилка своими руками готова, можно испытывать ее на собственном дачном участке. Для того чтобы защититься от срезанной травы, над газонокосилкой крепят сетку.

Второй вариант — сделать каркас особой изогнутой формы. Данная методика описывала сборку газонокосилки под стандартную форму. Варианты — газонокосилка из дрели, на которой вместо сверла закреплен широкий нож. Саму дрель при этом нужно приделать к каркасу с ручкой — плюсы подобной самодельной газонокосилки в том, что не придется морочить голову с подсоединением шнура — используется механизм дрели. Во-вторых, такие газонокосилки можно использовать для подрезания травы под деревьями и у бордюров.

Похожим способом можно сделать газонокосилку из бензопилы. Для него нужно подготовить особый рамочный каркас, например, сварить его из кусков трубы. Далее, переместить на него двигатель бензопилы. В сети есть как чертежи, так и видео по креплению ножей к такой газонокосилке. За счет мощности двигателя газонокосилка из бензопилы справляется даже с мелким кустарником.

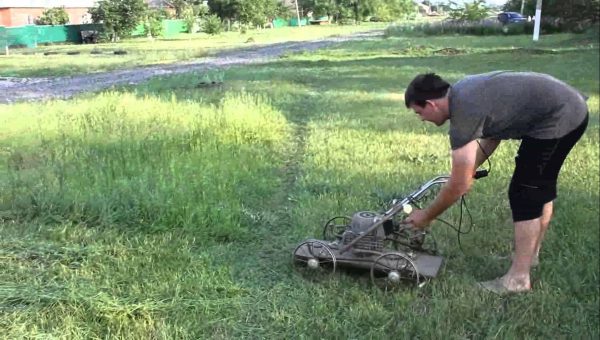

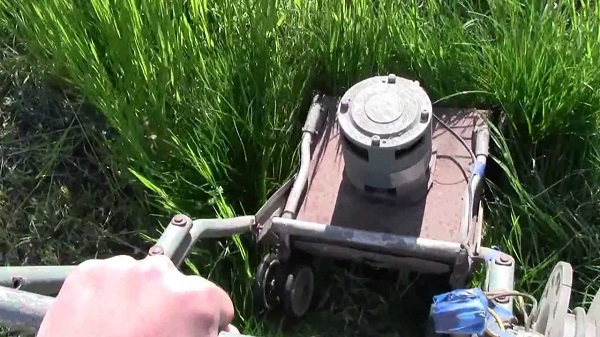

Электрическая газонокосилка своими руками

Для того, чтобы сделать самостоятельно газонокосилку электрического типа, можно воспользоваться мотором от какого-нибудь ненужного устройства. Двигатели, которыми оборудуется бытовая техника, могут быстро перегореть. Даже пылесосы оснащаются слабыми моторами. Для максимально комфортной эксплуатации самодельной газонокосилки, желательно брать мотор с мощностью не меньше одного киловатта.

Лезвие можно вырезать из прочного стального сплава. Можно также воспользоваться круглым диском, заранее его заточив.

Ручка прибора может применять от старой коляски или тележки. Применение в качестве каркаса телеги или коляски существенно облегчает производство оборудования, но все составляющие конструкции обязательно должны быть достаточно прочными. Можно также сделать ручку из труб, воспользовавшись сваркой.

Шнур, посредством которого будет подаваться электропитанием, рекомендуется удлинить. Колесики в этом случае не должны быть слишком массивными.

Какие виды сенокосилок можно сделать своими силами?

Сенокосилка к мотоблоку или для трактора, выполненная своими руками, должна быть собрана очень точно и грамотно. Чтобы в итоге получилось безопасное и качественное оборудование садоводы берут для его изготовления уже готовые детали от заводской сельхозтехники. Таким образом, при экономии денег и времени, можно достичь максимального результата. А разнообразие таких самодельных моделей, сделанных народными умельцами, может поразить воображение даже профессионалов.

Самоходные и ручные бензиновые сенокосилки делятся на сегментные и роторные модели, основанием которых служит сварная рама. Для ее изготовления берутся металлические уголки 4х4 см. Затем на раму для формирования колесной оси устанавливаются корпуса подшипников. А после собирается рабочая часть выбранного типа косилки. Сегодня мы расскажем об изготовлении наиболее популярных моделей самодельных косилок для сена.

https://youtube.com/watch?v=LfaBaR0lm_o

Колеса

Это очень важный момент, от которого зависит будущая работа газонокосилки. Так что подбирать все здесь нужно очень тщательно, не жалея времени.

Оптимальная высота колес должна поднимать ножи над землей сантиметров на пять-шесть. Так вы сможете создавать приятную глазу лужайку. Если же взять высоту ниже или выше, то результат будет далеко не таким. Либо некоторые участки будут пропускаться, либо же вся конструкция накроется медным тазом.

Количество колес вы выбираете сами. Можно сделать конструкцию на четырех, трех или двух опорах – это не имеет решающего значения, разве что технологии сборки немного меняются.

Двухколесные устройства в обязательном порядке оснащаются защитой от касания земли – просто потому, что если отпустить её на секунду, она наклонится. Приведет же этот инцидент к поломке. Кроме того, ремень для газонокосилки такого плана излишеством тоже не будет. Так как они считаются наиболее маневренными, это станет даже плюсом. Собственно говоря, переносить её таким образом будет куда проще, чем пытаться её катить. То есть, для облегчения жизни, вы вполне можете использовать ремень для газонокосилки.

Агрегаты на четырех колесах не всегда можно изготовить – колеса-то должны быть одного диаметра. Но две пары одинаковых колес не всегда валяются в гараже. Тем не менее такая конструкция наиболее надежна, поскольку дает качественную опору, а также позволяет работать с большими участками травы, не испытывая лишней усталости.

Полезный совет: колеса должны быть достаточно большими, поскольку ездить предстоит по достаточно трудной «дороге». Если же взять недостаточный диаметр, то покос травы превратится в ад.

Необходимые материалы и инструменты

Такое устройство, как электрокосилка своими руками, не является предметом первой необходимости. Но наличие подобного инструмента дома позволит существенно сэкономить трудозатраты при покосе травы. Очень простые газонокосилки можно изготовить даже из электромотора. Они включают в себя те же детали и функциональность, что и заводские аналоги.

Газонокосилки на электромоторе включают в себя:

• электрический мотор или приводной механизм, с помощью которого вращаются насадки-лезвия;
• основу каркаса, на котором будут держаться все детали механизма;
• защитный щиток;
• ручка, с помощью которой производится управление механизмом;
• ножи-лезвия;
• 2−4 колеса;
• кнопка включения и выключения механизма;
• шнур питания;
• ёмкость для сбора травы или её удаления.

У всех электрокосилок принцип работы одинаковый. После подачи напряжения в электромотор его вал начинает вращаться. А так как на валу закреплены ножи, то они и режут траву на высоких оборотах электродвигателя.

Выбор подходящего двигателя

В качестве мотора для газонокосилки можно использовать двигатель:

• из пылесоса;
• из стиральной машины;
• из болгарки;
• из триммера.

Если нужно выкашивать небольшие площадки, то в самый раз будет двигатель от старой дрели. Её не нужно даже разбирать, достаточно просто закрепить в вертикальном положении.

Чем длиннее ножи устройства, тем с меньшим числом оборотов можно его использовать из-за возрастания линейной скорости. Но его мощность должна увеличиваться для того, чтобы бороться с возрастающей нагрузкой. На практике доказано, что для домашних нужд достаточно устройства с мощностью один киловатт и оборотами двигателя полторы тысячи. Причём рабочая плоскость составляет полметра. В том случае когда мощность двигателя меньше этих показателей, то регулярно нужно подтачивать лезвия для получения желаемого результата.

Если в хозяйстве нашёлся только мотор на три фазы, то к такой конструкции нужно добавить пусковые конденсаторы. Они должны соответствовать ёмкости двигателя. Чертежи газонокосилки из болгарки или других исходных материалов можно с лёгкостью найти в интернете или специализированной литературе.

Дополнительные материалы для конструкции

Для непосредственного скашивания травы предназначены ножи. Для того чтобы их изготовить собственноручно, нужно подготовить пластины из стали длиной до 45 сантиметров, шириной 3−4 сантиметра, а толщиной 2−3 миллиметра. Тонкие ножи лучше и качественнее косят траву, а толстые являются более долговечными.

Они могут быть изготовлены в трёх вариациях:

1. Одна полоса, которая имеет ровно по центру отверстия, и заточенные грани с нужных сторон. Её длина должна быть от тридцати до пятидесяти сантиметров.
2. Конструкция, состоящая из двух частей, которые крепятся на сплошном ребре, фиксируется с помощью болтов.
3. Заточенный диск.

Для экономии средств колёса и материал для ручек можно взять со старой детской коляски. Выбирая диаметр колёс, необходимо учитывать, что расстояние между землёй и лезвием должно быть не более 5 сантиметров. При возможности нужно сделать регулировку высоты посадки газонокосилки. Когда режущая часть аппарата состоит из двух элементов, то улучшаются показатели манёвренности, а если из 3−4 — то надёжности. Такие колёса можно также изготовить из фанеры и вмонтировать на вал с подшипниками.

Кожух для защиты от лезвий можно сделать из фанеры, стальной бочки или корпуса старой стиральной машины. Причём в таком элементе газонокосилки нужно сделать отверстия для нормального функционирования электродвигателя и поступления в закрытую часть газонокосилки воздуха.

Корпус стиральной машины можно также использовать для создания кожуха вокруг лезвий. Лонжероны для мотора изготавливаются из фанеры или листа стали. Шнур для подключения аппарата в сеть нужно выбирать с учётом мощности мотора. Как вариант можно его взять со старых приборов.

Для того чтобы сделать нож для газонокосилки своими руками, а также все другие элементы конструкции, нужно заранее подготовить требуемые материалы:

• электрическая дрель;
• молоток;
• болгарка с диском;
• лобзик с набором пилок;
• карандаш;
• рулетка;
• плоскогубцы;
• тиски;
• наждачка;
• отвёртка;
• сварка;
• провода;
• кнопка включения и выключения;
• набор болтов и гаек;
• уголки;
• деревянные бруски.

Достоинства конструкции

Заняться изготовлением самодельной электрокосилки побуждают несколько причин:

1. Низкая стоимость устройства в сравнении с аналогами заводского изготовления.
2. Экологичность электродвигателя. Газонокосилка «на электрической тяге» не продуцирует вредных выхлопов, как бензиновая.
3. Низкий уровень шума.
4. Простота эксплуатации: отсутствует необходимость хранить и периодически заправлять топливо.
5. Компактные размеры.

Но следует быть готовым и к некоторым особенностям:

1. Электрокосилка не автономна: радиус ее действия ограничен длиной сетевого провода. Но при размерах газона до 12-ти соток этот недостаток особого значения не имеет.
2. Ограниченная мощность. Бензиновые газонокосилки обычно являются более мощными, причем мощность электрического варианта ограничена еще и возможностями проводки.
3. Опасность поражения электротоком при работе на влажном газоне.

Самодельный вариант уступает моделям заводского изготовления в следующем:

• не является самоходным;
• отсутствует возможность регулировки высоты ножа;
• не предусмотрена функция сбора травы;

В самодельных конструкциях нет надежной влагоизоляции токоведущих частей.

Необходимые инструменты и материалы

Учитывая, что схемы изготовления косилок, которые будут приведены в нашей статье ниже, придуманы с учетом использования подручных материалов, любой из названных компонентов может быть заменен. Если у вас нет возможности достать любой из указанных материалов, но есть идея, чем его заменить, вы можете свободно вносить изменения в наше предложение.

Мы же предлагаем только ориентировочный список того, что может пригодиться:

• сварка;
• крепежные элементы;
• металлические уголки;
• донная часть ненужной железной бочки или любой другой кусок металла подобной формы;
• несколько режущих пластин;
• ось для колес;
• колеса.

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?

Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

• основным и действенным механизмом у нас послужит двигатель;
• каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
• кожух защитного характера;
• ножи;
• колеса;
• детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки

Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного

Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

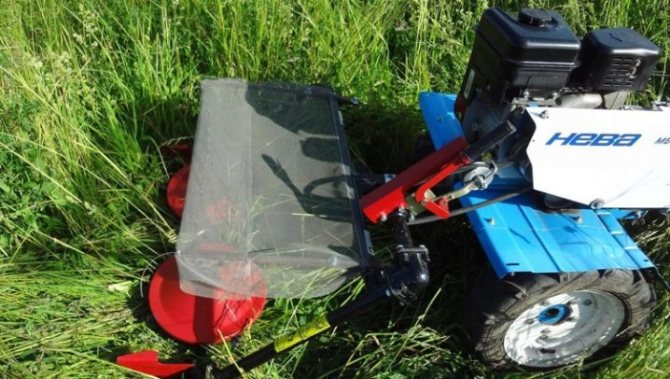

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Как сделать своими руками

Собрать сенокосилку на мотоблок без опыта в металлообработке сложно. Не стоит заниматься этой работой, когда под рукой нет нужного инструмента и комплектующих. Но если хорошо разобраться в конструкции, подготовить необходимые чертежи и работать строго по ним, то можно сэкономить и сделать оборудование, которое не будет уступать заводскому.

Роторная косилка

Сложный вариант, так как нужно найти привод, за счет которого конструкция будет работать. Его можно купить там же, где продают готовые изделия, там обычно торгуют и запасными частями. Собирать надо в такой последовательности:

1. Найти готовый или сделать новый чертеж. Продумать размеры, особенности крепления к мотоблоку, систему передачи мощности от техники на косилку.
2. Купить привод для дисков. Он должен обеспечивать движение осей навстречу друг другу.
3. Подобрать металлические диски по размеру. Подойдут любые варианты, главное, чтобы они были сделаны из стали и имели одинаковый диаметр.
4. Сварить раму. Продумать, как закрепить на ней механизм. Присоединить диски, для этого можно сделать оси из толстостенной трубы либо металлического прутка.
5. По краям дисков закрепить по 3-4 ножа на равном расстоянии. Они ставятся на небольшие оси, чтобы при вращении они выдвигались наружу.
6. Закрепить шкив для привода и натяжной ролик. Тут надо учитывать длину ремня, необходимо хорошо натянуть его.

Совет!Перед дисками закрепить раму из трубы или уголка, если в траве попадется камень, она не допустит повреждения рабочих частей.

Закрепить все части прочно. Использовать качественный крепеж, затягивать соединения самоконтрящимися гайками, при вибрации они не откручиваются. Окрасить, чтобы металл не ржавел из-за высокой влажности и растительных остатков.

Сегментная косилка

Собрать ее на порядок проще. Но при этом нужно найти эксцентриковый механизм, который обеспечит движение рабочей части, сделать его своими руками сложно. Понадобится сварочный аппарат, несколько прямоугольных труб и болты толщиной не меньше 8 мм. Делать так:

1. Найти чертеж или сделать его с готового образца. Точно нанести размеры.
2. Сварить несущую раму. На ней будет крепиться и рабочая часть и узел, которым косилка будет фиксироваться на мотоблоке.
3. На раме сделать направляющие, в которых будет двигаться планка с ножами. Проще всего сделать их П-образной формы.
4. Собрать элемент с ножами, закрепить их на планке. Проверить, как он движется в направляющих.
5. Поставить две тяги, которые будут обеспечивать движение рабочей части. Присоединить их к эксцентриковому механизму. Поставить привод, через который будет передаваться мощность.

После сборки проверить, как косилка ставится на мотоблок. Поставить ремень, убедиться, что ролик обеспечивает хорошее натяжение. Провести пробный запуск на небольших оборотах. Если движение не прямолинейное, или есть какой-то люфт, разобраться и внести изменения в конструкцию.

Косилка-повозка

Этот вариант сделать проще всего, так как в конструкции нет сложных узлов. Можно приспособить в качестве повозки адаптор, который используют для вспахивания и других сельскохозяйственных работ. Но ее несложно собрать, соблюдая простые рекомендации:

1. Сделать чертеж. Предусмотреть такие факторы, как ширина обработки и длина тележки. Если она есть готовая, то адаптировать параметры под нее.
2. Поставить колеса на ось, приварить дышло для соединения с мотоблоком. Сверху поставить сиденье и опору для ног.
3. Сделать корпус косилки. Сварить ее из листовой стали толщиной в 1 мм или больше. Размер короба должен быть на 10 см больше диаметра ножа.
4. Сверху установить угловой редуктор, чтобы через шкив вращать ось. Нож сделать из стали, закрепить в нижней части.
5. Корпус прикрутить болтами к тележке. Предусмотреть систему регулирования высоты расположения.

Совет!Сделать косилку съемной, чтобы использовать тележку для других целей.

Обеспечить удобство управления мотоблоком. Важная часть – ременной привод, во-первых, натяжение должно быть хорошим, а во-вторых, лучше поставить кожух сверху, чтобы подвижная часть была закрыта. Можно не делать сиденье, а поставить колеса в задней части для упора и работать, как обычно.

Собрать косилку для мотоблока своими руками возможно только при подготовке подробного чертежа и наличии всех необходимых деталей. Механизм вращения проще купить в готовом виде, так как его сложно изготовить. Надо точно подогнать все элементы друг к другу и соединить их прочным крепежом, исключающим ослабление соединений от вибрации.
