Недорогой и надёжный способ обогрева! газовое отопление: принцип работы, плюсы и минусы

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

1. врезки системы отопления дома в газовую сеть;
2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

1. монтаж котла в котельной на первом этаже;
2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
4. установка коллектора для теплого пола;
5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

• Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
• Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
• Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
• Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
• Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Этапы обустройства системы газового отопления в частном доме

Газификация частного дома выступает важным и ответственным процессом. В оборудование отопления газом входит несколько этапов:

1. Подготовка и утверждение проектных и разрешительных документов. Проект газового отопления частного дома должны создавать специалисты, так как это важный элемент, от которого зависит дальнейшее обустройство.
2. Покупка необходимого оборудования и материалов.
3. Врезка домовой системы в уличный газопровод.
4. Разводка газовых сетей внутри дома, обустройство специального помещения для газового котла.
5. Установка газового оборудования.
6. Заполнение системы отопления носителем тепла.
7. Пробный запуск. Лучше, ели его произвести с рабочим и повышенным давлением.
8. Приемка готовой системы.

Нагревательный аппарат для системы отопления – что можно делать своими руками?

Собственноручно специалисты разрешают монтировать очень простые по конструкции котлы. Они имеют только один контур обогрева, открытую камеру сгорания и естественным образом выводят продукты окисления газа. В этом случае в процессе работ нет ничего сложного – подключить патрубки системы отопления, организовать дымоход, подвести газ. Можно самостоятельно установить полностью автоматизированный, двухконтурный котел с закрытой камерой сгорания, принудительной циркуляцией и системой контроля над утечкой газа. Подобный аппарат настолько «умный», что просто не будет работать при каких-либо нарушениях.

Для установки газового котла необходима организовать место.

Однако в любом случае в первую очередь нужно организовать место в доме или квартире для правильного монтажа агрегата и запустить его в эксплуатацию может только представитель газовой службы. Он же и дает разрешение на использование прибора. Иначе внушительные штрафы – это то малое, чем человек может отделаться при самостоятельном монтаже газового нагревательного аппарата.

Любой другой котел отопления самостоятельно подключать к газопроводу строго запрещается. Этим должен заниматься только опытный человек. Его лучше пригласить из государственной газовой службы. Это решить проблемы с оформлением документов и будет стоить в несколько раз дешевле, по сравнению с услугами сотрудника коммерческой фирмы.

Однако еще никто не запрещал владельцу нагревательного оборудования самостоятельно подключить его покупку к водопроводу и системе отопления. Эти мероприятия можно выполнить собственными руками, если технический проект помещения для котла одобрено газовой службой и соблюдены все условия последующей эксплуатации прибора.

Альтернативное отопление газом из баллонов: делаем правильный выбор

Если у вас для отопления дачи имеется котел, что работает на пропане, то расход необходимого ему газа определить точно очень сложно. Зачастую данный показатель зависит от способа утепления помещения. В случае, если зима будет суровой, то цифра, конечно же вырастит. Если вы достаточно хорошо утеплили свой дом и за окном нет лютых морозов, то тогда газ вы будете использовать с большой экономией.

Расход топлива газовым котлом, работающим на пропане, порадует вас значительно больше, чем нужно было бы заплатить за отопление этого же дома при помощи электричества. Наиболее экономичным считается использование магистрального газа, однако не всегда бывает возможным подключится к общей централизованной системе газоснабжения. В этом случае обогрев помещения с помощью котла, работающего на пропане, будет наиболее разумной идеей. При покупке агрегата для обогрева обязательно поинтересуетесь отзывами пользователей, посоветуйтесь со специалистами, и попросите консультантов дать вам полную характеристику прибора и возможности его переоборудования под сжиженный баллонный газ. Прежде чем окончательно принять решение, в пользу установки газового оборудования, обязательно тщательно взвесьте все важные аргументы, просчитайте расход топлива, и только после этого приступайте к действиям по монтажу.

Как выбрать газовый котел

Газовые котлы отличаются в зависимости от разных показателей. По мощности они бывают: малой мощности (до 65 кВт), средней (до 1700 кВт) и большой (до 15000 кВт). Малая и средняя мощность прекрасно подходят для отопления жилого частного дома. Большая мощность котлов используется обычно на промышленных объектах.

Одноконтурные котлы служат только для применения в отопительных системах. Двухконтурные котлы предназначены также для нагревания воды в СО и нужд жильцов. Двухконтурные котлы могут быть проточного типа. Такие котлы применяются только в том случае, когда объем потребляемой горячей воды незначителен. Двухконтурные котлы с встроенным бойлером обеспечивают полноценное отопление в частном доме газом и снабжение горячей водой. Также существуют котлы для поддержания температурного режима воды в бассейнах и т.д. (в данном случае – это специализированные решения).

Схема двухконтурного газового котла

Горелки в газовых котлах могут быть атмосферными и вентиляционными. Атмосферные горелки – это наиболее распространенный вариант для отопления частных домов. Вентиляционные горелки, как правило, применяются на промышленных объектах.

В зависимости от способа установки котлы, которые использует газовая система отопления частного дома, бывают напольными и настенными. Напольные котлы обладают более высокой мощностью, их размеры больше. Также они являются более долговечными и их стоимость несколько выше. Настенные газовые котлы – это относительно недорогие приборы, они компактны и имеют меньшую мощность. Также настенные котлы отличаются меньшей долговечностью.

Правила установки настенного газового котла

Поверхность стены, находящуюся за тепловым агрегатом, требуется защитить несгораемым материалом. Высота установки настенного газового котла предполагает, что подвес нижней части теплоагрегата будет находиться на расстоянии не меньше 80 сантиметров от пола, а промежуток между стеной и задней поверхностью составит 5 сантиметров. Этап второй – подсоединение магистральных отопительных труб. К котлу потребуется подключить количество труб в зависимости от того, какая монтируется система — однотрубная или двухтрубная. До того, как выполнить соединение, с патрубка агрегата убирают заглушки. На вход обратки специалисты советуют установить фильтр, чтобы в котел не попали мусор и грязь из тепловой магистрали.

Немаловажное значение имеет качество воды, а точнее ее жесткость при использовании в качестве теплоносителя. Исправить недостаток поможет такое очистное оборудование как полифосфатные дозаторы, а иначе настенный прибор быстро перестанет работать

Этап третий — подсоединение теплоагрегата к газовой сети. Правила, как подключить настенный газовый котел, трактуют, что эту часть монтажа должны выполнять только специалисты, имеющие соответствующие допуски.

При проведении работ потребуется установить следующие элементы:

• шаровой вентиль (газовый), который монтируют на входе в агрегат;
• счетчик на газ и датчик утечки – их врезают в магистраль перед прибором;
• термозапорный клапан (согласно правилам пожарной безопасности). Когда температура около настенного теплоагрегата повышается до критического значения, например, при возникновении пожара, данное устройство автоматически перекроет подачу газа.

Этап четвертый — подсоединение к электросети. Электропитание необходимо не для всех газовых котлов, а только для тех, которые имеют вентилятор, предназначенный для отвода отходов и систему автоматики. Обычно обустраивают трехпроводную схему включения и обязательно с заземлением. Навесной котел лучше подключать в электросеть с использованием стабилизатора напряжения, чтобы избежать скачков напряжения.

Этап пятый – обустройство вывода в трубу дымохода. Для газовых котлов атмосферного типа требуется подключение к индивидуальному дымоходу. Схема подключения настенного газового котла предусматривает, что прибор соединяют с дымоходом с использованием железной трубы определенного сечения, которая устойчива к высоким температурам, механическому износу и влиянию продуктов сгорания.

Прежде, чем приступить к выполнению подсоединения, нужно убедиться, что в дымоходе нет мусора и остатков сажи.

При установке отрезка трубы, идущего от котла в дымоход, соблюдают следующие правила:

• вертикальная часть, расположенная на выходе из прибора, должна быть длиной не меньше двух диаметров до места поворота;
• далее труба должна располагаться с наклоном в сторону агрегата;
• участок, подсоединяемый к дымоходу, иметь должен по возможности минимальную длину.

В котлах, оборудованных закрытой камерой, проблема отвода продуктов сгорания решается проще. Их можно подсоединять к коллективным дымоходам или применять коаксиальную трубу, которую выводят сквозь стену непосредственно на улицу. За высотой подвеса трубы следить не требуется, поскольку тягу создает встроенный вентилятор.

Этап шестой – заполнение водой. Перед пробным запуском открывают вентиль, как правило, находящийся внизу навесного котла. Воду закачивают до тех пор, пока давление не составит 2 атмосферы. Этот процесс должен происходить медленно, чтобы вывести имеющийся внутри воздух. Отопительную конструкцию следует проверить на герметичность.

Автономная газификация частного дома под ключ: стоимость и перечень необходимых работ

Обустройство автономной системы газового отопления – довольно сложный процесс, который включает в себя множество этапов. Рассмотрим каждый из них, их стоимость и проведем ориентировочные расчеты для домов различной площади.

Проведение монтажных работ включат в себя следующие этапы:

• выкапывание котлована для газгольдера;
• установка и крепление резервуара;
• монтаж газопроводной системы и ее подключение к потребляющим устройствам и газгольдеру;
• заправка газгольдера сжиженным газом.

Основной определяющий фактор стоимости проведения все работ – объем устанавливаемого резервуара. Это определяется тем, какая площадь дома будет отапливаться. Также влияет модель и фирма-производитель емкости, а также газовой системы.

Процесс установки газгольдера с помощью специальной техники.На заметку!! Чтобы быть уверенным в исправности и безопасности работы газовой системы автономного отопления, все приобретаемые элементы должны соответствовать требуемым стандартам и иметь соответствующую сертификацию.

Для того чтобы ориентироваться в ценах установки газгольдера в частном доме, рассмотрим несколько примеров расчетов для домов разной площади:

1. Для дома, площадь которого не превышает 150 м², потребуется газгольдер объемом минимум 2,7 м². При этом земляные работы по его установке обойдутся порядка 20 тыс. рублей, а приобретение оборудования и его установка – от 170 до 220 тыс. рублей.
2. Если же речь идет о доме большего размера, площадью от 150 до 250 м², то здесь объем емкости для газа должен быть не менее 4,85 м³. Стоимость земляных работ будет не слишком отличаться, а вот стоимость и монтаж газового оборудования обойдутся дороже: от 160 до 250 тыс. рублей.
3. Для по-настоящему больших домов, отапливаемая площадь которых превышает 250 м², требуется установка газгольдера большего размера и емкости – 6,4 м³. Здесь отличаться будет и стоимость проведения земляных работ (около 25 тыс. рублей), и цена на покупку и установку газового оборудования – 245-305 тыс. рублей. Кроме того, расход газа на отопление дома 200 м2 и более также будет достаточно велик.

Объемы резервуаров для загородного дома.

Как видно, приобретение и установка резервуара и системы автономного отопления дома – не слишком дешевая процедура, однако результат, безусловно, стоит того. Ведь взамен вы получаете возможность отапливать свой дом, даже не имея доступа к системе центрального отопления или централизованному газопроводу, а пользуясь сжиженным газом для газгольдера.

Виды газовых котлов

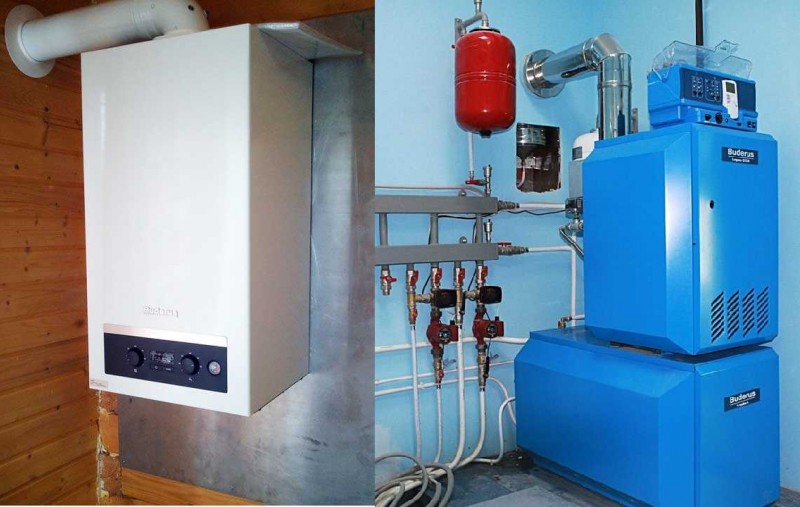

По типу монтажа различают два типа газовых котлов: напольные и настенные. Настенные работать могут только с природным газом, напольные — с двумя типами голубого топлива. Плюс настенных газовых котлов в том, что их можно устанавливать в кухнях — они автоматизированы и безопасны. Некоторые напольные тоже могут устанавливаться на кухне (мощностью до 60 кВт), но это помещение должно отвечать определенным требованиям.

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C. Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:

• поддержание заданной температуры,
• возможность программирования режимов по дням или часам,
• совместимость с комнатными термостатами;
• подстраивание работы котла под погоду,
• летний режим — работа на нагрев воды без отопления;
• возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание

Но также многие программы позволяют экономить топливо, что не мене важно. В общем, выбирать вам

Расчет расхода газа

Для достижения комфортного тепла в доме, расход топлива должен быть не менее 1 кВт на 10 м2. Рассмотрим, сколько нужно топлива на дом в 100 м2. Котел должен быть мощностью не менее 10 кВт, для получения 1 кВт тепла оборудование расходует до 0,12 кг/час топлива. Таким образом, расход в час на всю площадь составляет 1,2 кг, что в сутки равно 28,8 кг.

Примерный объем 50-литрового баллона равен 22 кг, получается, что отопление пропаном обойдется хозяину дома в 9 баллонов в неделю. Это дорого. Но есть поправка: усиленный режим требуется только при разогреве системы, затем правильно отрегулированный котел потребует не более 8 кг газа в сутки, то есть расход снижается в 3-4 раза.

Для поддержания комфортного тепла в доме на 100 м2, который хорошо утеплен, вся система отрегулирована и оснащена автоматическими выключателями, достаточно 3 баллона газа на неделю. При этом в помещениях внутри строения будет поддерживаться температура +22 С, при условии, что на улице до -20 С.

Автоматическая настройка позволяет снижать температурный режим в период отсутствия людей в помещении. Например, на даче в зимний период хватит показателя термометра +5 С, чтобы поддерживать систему отопления в рабочем состоянии. В этом случае одного баллона хватает на 7-10 дней.

Расходы на отопление

Перед тем, как выбрать подходящую систему отопления, рекомендуется изучить все технические особенности и рассчитать возможные затраты как на монтаж системы, так и на ее дальнейшую эксплуатацию.

Из чего складываются затраты на систему отопления

Факторов, влияющих на состав издержек в целях отопления жилища, достаточно много. Чтобы определиться с экономически выгодным вариантом, надо просчитать все возможные расходы. Рекомендуется учитывать:

• цену топлива,
• стоимость доставки элементов системы,
• ценовой диапазон услуг по монтажу,
• стоимостные показатели оборудования, необходимого для установки,
• эксплуатационные затраты.

Также в расчетах общих расходов учитывают:

1. примерную температуру воздуха в помещении в холодные периоды,
2. варианты проживания – постоянное либо сезонное,
3. присутствуют ли подведенные коммуникации к дому, чтобы была возможность ими воспользоваться,
4. насколько утеплено жилье, а также его энергоэффективность.

Все факторы требуется проанализировать в совокупности и рассчитать предстоящие расходы с их учетом.

Газовые котлы – один из самых недорогих способов обогрева помещений.

Какой вид топлива можно назвать самым доступным

При выборе отопительной системы требуется подумать о наиболее доступном варианте топлива.

Самым удобным и выгодным считается газ, однако если подобный вариант отсутствует либо его подключение требует больших затрат, то потребуется выбрать что-то другое. В подобном случае, рекомендуется использовать то, что находится в ближайшей доступности и максимально приемлемо по иным показателям.

Так, если рядом расположен лес, то выгоднее будет использовать дрова. Поскольку гражданам не запрещено заготавливать древесину для целей отопления. Но для этого предварительно необходимо оформить соответствующий договор в территориальном подразделении Лесхоза (Департаменте Лесного хозяйства) по месту нахождения частного дома.

При наличии льгот по обеспечению углем лучше воспользоваться данным видом топлива.

Если имеется возможность приобретения дешевой солярки — оптимальным вариантом будет котел, работающий на дизельном топливе.

Специалисты рекомендуют не перебирать долго, а отдать предпочтение тому варианту, который наиболее доступен в том или ином месте. Не следует забывать о том, как и где топливо будет использоваться

Если технологический процесс сложен, монтаж необходимого оборудования технически проблематичен и требует больших затрат, то лучше обратить внимание на более простые варианты отопительных систем

Печное отопление не пользуется популярностью, но камины еще можно встретить во многих домах.

Металлические печи

Когда-то их называли буржуйки. Название это ведёт свое начало из далёких времён гражданской войны и последующей разрухи, когда самые простые радости жизни ассоциировались с большим богатством.

С тех пор многое изменилось, но железную печь по-прежнему называют буржуйкой. Сейчас они выглядят иначе. Многие из них снабжены окошками из огнеупорного стекла, но суть их не изменилась — они быстро нагреваются и так же быстро остывают.

Может еще и потому эту печь назвали буржуйкой, ведь для поддержания постоянно высокой температуры требуется по-буржуйски много дров.

Народная фантазия

В сибирских таёжных избах, куда можно довести чугунную печь, но сложно доставить кирпич, буржуйку обкладывают с трёх сторон большими камнями, обкатанными речкой. Получается красиво и функционально — камни нагреваются и медленно отдают тепло воздуху.

Такой приём вполне применим и в условиях загородного дома — когда в дом построен, а отопление еще не готово. В какой-то степени камни выполняют противопожарные функции, вбирая в себя случайные искры и излишнее тепло. Каменные сооружения могут послужить поводом для полёта фантазии дизайнера.

Эффективность металлической печи возрастёт, если оборудовать её змеевиком для нагрева воды и подключить к нему отопительные батареи.

Преимущества и недостатки

У системы отопления газовыми баллонами существует много положительных характеристик:

• обладают экономичностью;
• не требуют дополнительных устройств для нормальной эксплуатации;
• просты в установке и замене;
• нет необходимости в затратах электричества;
• при таком типе отопления не происходит сжигание кислорода.

Однако, существует несколько негативных моментов в использовании газового оборудования:

• есть вероятность отключения системы отопления, если баллоны с газом в морозные дни замерзнут;
• выбор помещения для установки баллонов достаточно затруднителен, поскольку запрещена их установка в помещениях с плохой вентиляцией;
• газ имеет большую плотность, чем воздух и в случае не герметичности системы станет опускаться в нижние части здания и, скапливаясь там, может стать причиной неприятных последствий.

Заключение

Система отопления, в которой используется баллоны достаточно проста и удобна, к тому же экономит неплохое количество средств как при установке, так и на протяжении периода эксплуатации. Если внимательно подходить ко всем процессам монтажа и выбора оборудования, то можно исключить все минусы данной отопительной системы.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

• количеству трубных контуров магистрального трубопровода,
• типу компенсационного устройства,
• типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

однотрубной или последовательной,

двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.
