Виды газовых горелок для отопительного котла и их особенности

Рекомендации по хранению и разборке

Все газовые приборы требуют бережного обращения и соблюдения правил безопасной эксплуатации. Поэтому не рекомендуется самовольно устранять неисправности или выполнять разборку горелки и самого газового котла.

Для того чтобы избежать аварийных ситуаций, а также для обеспечения правильной и эффективной работы устройства, лучше всего обратиться в газовую компанию, с которой у вас заключен договор на ТО. Вызов специалиста будет самым разумным решением, ведь цена вашей жизни и жизни окружающих людей, намного выше, чем обращение к специалисту.

Что касается хранения бытовых газовых горелок, так тут все просто. Их необходимо хранить в сухом и проветриваемом помещении, чтобы избежать коррозии металлических частей.

Убедитесь, что внутри отопительной системы вашего котла отсутствует влага, если выходы будут ржавыми, то, скорее всего, влага присутствует. Если вы планируете оставить газовый котел на зиму в гараже или другом, неотапливаемом помещении, тогда позаботьтесь, чтобы эти входы не были закрыты.Что нужно для естественного испарения воды

Для хранения самого котла, необходимо убедится, что на выходах для подключения труб отопления отсутствуют заглушки.

Также нужно удостовериться, что внутри отсутствует вода. Если не слить воду, то резервуар поржавеет и котел будет непригоден к использованию.

Комбинированные версии

Комбинированная горелка

При использовании модулированной горелки горючим может служить и газ, и мазут, и солярка. При данных условиях не нужны какие-либо технические изменения оборудования.

В один блок внедрены опции для горения разного топлива. Такое достоинство актуально для хозяев, пока не имеющих магистрального газа. Также эта опция полезна для экономных трат топлива.

Эти отопительные горелки имеют тотальную автоматизацию для контроля над режимом сжигания, силой огня и другими действиями котла. Благодаря интеллектуальной автоматике минимизируется участие пользователя в контроле над газовой техникой.

Правда у этих горелок есть весомые недочёты, заметно снижающие их популярность:

1. очень сложное устройство;
2. низкий КПД;
3. весьма сложная операция перенастройки аппарата при смене горючего. Здесь должен работать профессионал из газовой службы;
4. колоссальные цены.

Как уже было замечено, горелки могут отличаться по методу управления огнём.

О производителях и стоимости

На современном рынке ассортимент газового оборудования действительно огромен. Здесь представлено оборудование как от отечественных, так и от зарубежных производителей. Но, безусловно, большей популярностью пользуется все же европейская продукция, в частности из:

1. Великой Британии;
2. Германии;
3. Италии.

Газовая горелка Weishaupt Monarch WM-G 20

Газовые горелки из этих стран совместимы со многими отечественными котлами, в частности с «Лемаксом» и «Колви». Что же касается стоимости, то она зависит от ряда факторов, среди которых:

1. бренд;
2. характеристики конкретной модели;
3. ее тип.

Цены варьируются в широком диапазоне – от 16-ти до 90-та тысяч рублей. Именно по этой причине перед покупкой стоит ознакомиться с рекомендациями не только от производителей, но и от опытных специалистов, а уже потом принимать решение в пользу того или иного варианта.

Классификация газовых горелок

Основные виды газовых горелок: атмосферные/инжекторные, дутьевые/вентиляционные, и диффузионно-кинетические. Первым характерна открытая камера сгорания. Воздух подается путем его засасывания потоком газа.

Атмосферные газовые горелки представляют собой трубку или несколько труб, куда подается топливо. В трубке образовывается низкое давление, за счет чего и происходит засасывание воздуха из помещения. Такие горелки обычно являются составляющей котла.

Чаще всего используют атмосферные газовые горелки для бытовых котлов отопления. Площадь, которую они могут отопить составляет не более 100 кв.м. Кроме того, нагреватели можно применять в котлах разного типа – от дорогих до дешевых конструкций.

Вентиляционные горелки имеют закрытую камеру сгорания. Здесь воздух подается с помощью вентилятора. Таким образом, возникает возможность устанавливать мощность потока газо-воздушной смеси. Это в свою очередь приводит к высоким значениям КПД.

Дутьевые горелки нужно покупать отдельно от котла, как дополнительный узел.

Данные горелки для котлов отопления имеют свои преимущества. Во-первых – это безопасность, так как у них закрытая камера сгорания. Вторым достоинством является высокий уровень КПД. Дутьевые газовые горелки для котлов нечувствительны к изменениям давления.

У них есть и свои недостатки: высокий уровень шума по сравнению с атмосферными, большие затраты на электроэнергию, дороговизна самого устройства.

Что же касается диффузионно-кинетических газовых горелок, то они занимают промежуточное место между атмосферными и дутьевыми. Воздух в камеру подается не полностью, после прибавляется в пламя. Они не используются в бытовых котлах.

Данный вид горелок имеет свои плюсы и минусы. Главным достоинством считается достижения максимального значения КПД. Минусом здесь выступает высокая стоимость.

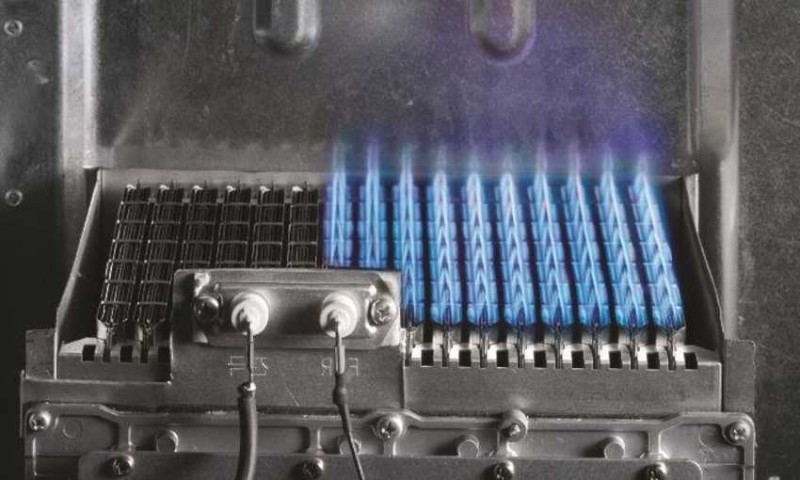

Конструкционные особенности газовой горелки

Этот элемент агрегата создает устойчивое пламя, именно в горелке сжигается поступающее в прибор топливо. Затем полученное тепло двигается вверх, где находится теплообменник, по которому перемещается жидкий теплоноситель. Продукты сгорания и излишки тепла уходят в атмосферу тем или иным способом.

Газовая горелка имеет несложное устройство, она состоит из нескольких главных узлов, среди которых:

1. Форсунка – служит для выброса газа.
2. Система розжига – предназначается для поджигания газообразного топлива.
3. Датчик, контролирующий наличие горящего пламени.
4. Система автоматизации – отслеживает температурные показатели.

Так упрощенно выглядит конструкция.

Современные газовые горелки для котлов отопления — устройства, которые должны соответствовать ряду требований:

Бесшумная работа. Является важным качеством. Многим потребителям знакомы проточные водонагреватели советских времен, в которых пламя сильно шумело. А вот современные модели функционируют относительно тихо
Также при выборе устройства следует обратить внимание на розжиг, поскольку не должно быть взрывов и хлопков. На уровень шума дополнительно влияет конструкция камеры сгорания.

Продолжительный период эксплуатации
В старых моделях газовых агрегатов горелки работали долго, поскольку в то время оборудование делалось на века. Сейчас подобные технологии не используют, поэтому данные элементы, установленные в газовых котлах, ломаются довольно часто. В этом случае специалисты рекомендуют приобретать приборы, выпускаемые под известными торговыми марками, для которых используют качественные комплектующие. Не стоит покупать китайское оборудование непонятного изготовления и дешевые котлы отечественного производства, поскольку в них часто монтируют недолговечные горелки.

Полное сгорание газообразного топлива

Это важное требование, поскольку горелка должна сжигать природный газ полностью с минимальным выделением продуктов горения и других сопутствующих соединений, включая угарный газ. На степень сгорания также влияют остальные узлы

Не следует забывать об обустройстве качественного отвода газов – для этого нужно сделать дымоход, имеющий хорошую тягу.

Принцип функционирования газовой горелки отличается простотой:

1. Агрегат фиксирует наличие несоответствия между температурой в отопительном контуре с показателями, заданными пользователями оборудования.
2. После открытия газового клапана топливо поступает в горелку.
3. Одновременно срабатывает система розжига.
4. После того, как газ зажегся, появляется пламя.

Одновременно начинается работа датчика пламени, который контролирует его наличие: если вдруг потух огонь, автоматика перекрывает поступление топлива. После достижения в отопительной системе нужной температуры подача газа прекращается.

Газовые горелки для отопления

Неотъемлемой составляющей котлов являются газовые горелки для котлов отопления. Горелка представляет собой устройство для совмещения кислорода с топливом (газом), после чего данная смесь подается к выходному отверстию для дальнейшего ее сгорания с образованием огня. Они просты в использовании и имеют несложную конструкцию. Для розжига требуется очень мало времени, она не подвержена к самопроизвольным взрывам и очень тихо работает. Их используют на разном оборудовании – водогрейных колонках, тепловых генераторах, отопительных котлах, тепловых пушках (передвижные воздухонагреватели) и многом другом.

Горелки для газа могут эксплуатироваться на разном топливе: на природном и на сжиженном газе, который поставляется в специальных газовых баллонах. Их использование безопасно и экономически выгодно, особенно для частного сектора.

Горелки могут иметь различные режимы:

Одноступенчатые газовые горелки

Такие газовые горелки для котлов работают только в двух основных режимах: включена – выключена. Они предназначены для отопительных котлов с небольшим диапазоном мощности и могут работать только в одном его показателе. Автоматика оборудования приводит в действие горелку, когда температура в системе отопления понижается, и отключает ее после нагрева.

Данный тип устройства рекомендуют использовать с кислородом, который подается принудительно (надувной способ) и может быть вентиляторным, сменным или навесным. Возникающий шум от их работы можно приглушить звукоизолирующими кожухами или шумоглушителями. При использовании одноступенчатых горелок возможно использование различных газов:

Для отопления жилого дома используются одноступенчатые горелки разной мощности. Оборудование такой котельной не требует больших финансовых вложений. Также они могут разниться друг от друга различной модификацией:

Двухступенчатые газовые горелки

Они могут эксплуатироваться уже в более сложном режиме – на малой и предустановленной мощности – и имеют атмосферную горелку, которая работает гораздо тише одноступенчатой надувной.

Малая мощность позволяет запускать газовые горелки для отопления и работать в пониженном режиме. Это подходит к осенне-весеннему периоду, когда на улице еще тепло и не требуется усиленного обогрева помещения. Исходя из этого, стоимость двухступенчатой горелки несколько выше одноступенчатой, но в использовании она удобнее и дает больше возможностей в эксплуатации.

Модулируемые или плавно-двухступенчатые

Этот вариант подходит тем, кто хочет устроить систему отопления полностью независимую и автоматизированную, с регулированием, которое будет зависеть от климатических условий, а также экономичную, с низким расходом топлива. Такая система позволит программировать мощность и регулировать рабочий процесс устройства, что дает преимущества в использовании модульных приборов.

Газовые горелки для котлов отопления являются неотъемлемым элементом при монтаже котельной частного дома и его отопительной системы, поэтому к их выбору необходимо подходить правильно и обдуманно. Ведь от этого зависит функциональность отопительного оборудования и всей системы обогрева дома. Устанавливаться оборудование должно по всем правилам техники безопасности в специально отведенном для этого помещении квалифицированными специалистами.

С инжектором или без: как это работает?

Существует два вида газовых горелок. Рассмотрим подробно каждый из них.

Горелки без инжектора

Устройство инжекторной и безинжекторной горелки.

Эти газовые горелки работают на высоком давлении, имеют относительно простую конструкцию и чрезвычайно эффективны в использовании.

Вот в каком алгоритме происходит их функционирование:

• Поступление необходимого кислорода из воздуха происходит через специальные резиновые щели и вентиль, после чего поступает в смеситель.
• Функция смесителя – деление общего потока на мелкие струи, которые поступают в сопло. Таким же образом поток поступает в специальный вентиль.
• Смешивание газа с кислородом происходит с помощью циркуляции, чтобы быть на выходе максимально однородной.
• Мундштук на наконечнике обычно выполнен из долговечного металла – к примеру, меди. Смесь, нагретая до очень высокой температуры, выходит именно через него. Температура на выходе будет даже выше, чем температура плавления металлов.

Технические требования к данным устройствам простые и конкретные: газовый поток должен быть равномерным и иметь конкретную скорость, которую можно контролировать и которая будет очень точной.

Дополнительное требование относится к смеси: она должна полностью сгорать. Скорость газового потока должна быть достаточной для того, чтобы пламя не перебрасывалось на верхнюю часть прибора, что весьма и весьма опасно из-за высокого риска взрыва.

С другой стороны, скорость горячего газового потока не должна быть слишком высокой вследствие риска отрыва пламени от мундштука с его последующим затуханием.

Как высчитать оптимальную скорость выхода газового потока?

Нужно учитывать несколько факторов:

• состав горючей смеси;
• диаметр внутренней стенки сопла;
• техническое устройство мундштука.

Средняя скорость находится в пределах 70 – 150 м/сек.

Горелки с инжектором

В качестве горючих газов используются метан, кислород или ацетилен, которые закачиваются в смеситель с помощью инжектора. Это и есть технологическая особенность инжекторного семейства сварочных горелок.

Вот как работает конструкция с инжектором:

• Горючий газ закачивается в смесительную камеру инжектором.
• Кислород поступает из баллона туда же.
• После поступления в смеситель газ смешивается с кислородом воздуха.
• Полученная смесь поступает по трубе в мундштук.
• Давление газа из мундштука должно быть, как минимум 3,5 атмосферы.

У инжекторных моделей есть существенный технологический недостаток, о котором нужно постоянно помнить: смесь горючего газа с кислородом непостоянная, она все время меняет свой состав. Вследствие этого пламя такой газовой горелки по определению не может быть ровным и стабильным.

Используются такие газовые горелки очень широко, несмотря на низкое давление и довольно сложную конструкцию. В них встроена система охлаждения, так как из-за низкого давления сопло с мундштуком нагреваются очень сильно. Поэтому важнейшим моментом является контроль перегрева камеры, чтобы она не взорвалась.

Виды газовых котлов для отопления: конденсационные, конвекционные и другие

Котлы, работающие за счет природного газа, бывают разных типов: напольные и настенные, с открытой и закрытой камерой сгорания, двух- и одноконтурные, конденсационные и конвекционные (первые более мощные и с высоким КПД).

Преимущества газового отопления:

• обогрев большой площади (идеально для коттеджей, дач, загородных домов);
• электрический или пьезорозжиг;
• непрерывное поступление газа;
• высокий КПД — минимум 90%;
• электронная система управления (в том числе через интернет в дорогих моделях);
• автоматическое возобновление работы в случае перепада напряжения;
• низкие затраты на обслуживание;
• экономия на коммунальных платежах;
• минимальные риски во время эксплуатации.

Модели котлов отличаются по мощности, системам безопасности и легкости в управлении.

Вывод отработанного топлива организован через дымоход или посредством принудительной тяги через небольшую коаксиальную трубу. Помогает в выведении отходов и вентилятор, который присутствует во многих моделях котлов с принудительной тягой. Запускается прибор при помощи электрического или пьезорозжига. В первом случае возможно автоматическое включение при спаде напряжения в сети, во втором — нет.

Размещение: настенные, напольные

Настенные котлы представляют собой конструкцию весом от 30—50 кг, которая крепится к стене. За счет этого техника никому не мешает и фактически сливается с отделкой.

Фото 1. Настенный газовый котёл с подключенным водяным контуром. Также к системе присоединен бойлер для нагрева воды.

Для настенных устройств характерна мощность от 12—42 кВт. Подобные котлы способны обогреть территорию до 350—400 кв. м. За счет небольшого веса котлы легко монтируются и не доставляют хозяевам никаких неудобств. Теплообменники в таких устройствах, как правило, изготовлены из легких по весу медных трубок.

Настенные котлы подразделяются на виды:

• обычные модели;
• с модуляционной горелкой.

Модуляционная горелка котла позволяет экономно расходовать топливо и тратить меньше средств на оплату коммунальных услуг. Настенные котлы делятся на модели с принудительной и естественной тягой, то есть с вентилятором и дымоходом. Если в помещении нет отверстия для дымохода, необходимо выбирать первый вариант.

Справка. Стоимость настенных котлов — от 14 тыс. рублей. За эту цену можно купить в основном устройства отечественного изготовления слабой мощности. Средняя цена добротных моделей иностранных производителей не менее 24—35 тыс. рублей.

Напольные котлы. Это более тяжелые по весу агрегаты (до 120—200 кг), которые устанавливаются на пол. В основном их выбирают для обогрева больших помещений и устанавливают в мини-котельных или подсобках. Приличный вес котла связан с тем, что теплообменник изготовлен из тяжелых материалов, например, из чугуна.

Некоторые производители котлов предлагают узкие агрегаты, которые в ширину не превышают 35—45 см. Средний диапазон мощностей таких устройств — от 12 до 108 кВт, однако, есть котлы, в которых мощность достигает 1000 кВт.

Можно выбрать напольные газовые модели:

• с наддувными горелками;
• с атмосферными горелками.

Первые стоят дороже за счет энергопотребления и высокого КПД. Котлы с атмосферными горелками стоят меньше и работают практически без шума. Для напольного прибора характерны такие элементы, как датчик тяги, термостат, продуманная система безопасности на случай падения температуры, напряжения в сети, перегрева.

Стоимость напольных котлов российского производства — от 10 тыс. рублей. Качественные агрегаты с массой дополнительных функций от иностранных компаний стоят не менее 35—42 тыс. рублей, а элитные модели повышенной мощности — до 200 тыс. рублей.

Самодельные агрегаты

Есть умельцы, которые переделывают отопительные системы своими руками. В интернете можно найти даже необходимые схемы изменения устройств газовых горелок, их установки и регулировки.

Обычно на изготовление отопительных систем в качестве материала используется металл. Топка из чугуна была бы куда более надежной. Тем не менее в домашних условиях использовать его не представляется возможным.

Отличным вариантом ручной работы является заказ системы у специалистов. Они смогут изготовить устройство в соответствии со всеми пожеланиями заказчика. Однако не исключена вероятность наличия в котлах дефектов, которые могут проявиться спустя некоторое время.

Для чего нужны самодельные отопительные агрегаты? Дело в том, что отмеченные варианты отличаются более низкой стоимостью. Их делают в основном из-за желания хорошо сэкономить. В то же время указанные варианты уступают своим фабричным аналогам в эффективности.

Изготавливаются обычно только твердотопливные и электрические агрегаты. Мастерить газовый, а также дизельный котел крайне опасно. Кроме того их установка в доме строго запрещена.

По принципу работы самодельное изделие ничем не отличается от покупного варианта. В нем будет сгорать горючее и нагреваться теплоноситель заполненный водой.

К основному недостатку данного агрегата можно отнести отсутствие гарантии. Заводское оборудование будет работать и выполнять свои функции. Даже если покупатель наткнется на брак, он сможет поменять продукт на другой.

В качестве горючего в агрегатах, сделанных своими руками, лучше использовать пеллеты, дрова, уголь. Эти материалы менее опасны, чем газ. На основе последнего делать отопительные устройства нельзя.

Простые твердотопливные агрегаты являются самыми популярными и распространенными самодельными устройствами. Они просты, а их конструкция во многом схожа с обычной печью. Кроме того, они отличаются универсальностью.

Как и обычная печь, данные системы способны функционировать на любом твердом топливе. Главное, чтобы горело.

Основные части газового котла.

Эффективность самодельного оборудования существенно ниже заводского. На нее оказывают влияние многие факторы.

Среди них:

• теплоизоляция;
• полнота сгорания;
• правильность выводов.

КПД агрегата напрямую зависит от температуры сгорания. Чем она выше, тем ниже эффективность. В качественных системах температура в топке поддерживается на уровне 120–150°С. Более высокие ее значения снижают сохранность труб. Это в свою очередь существенно сокращает долговечность агрегата.

При изготовлении отопительных котлов с горелкой лучше максимально обезопасить себя от возможных последствий ее работы. Поэтому следует рассмотреть отдельную покупку автоматической газовой горелки, которая будет установлена в атмосферной или дутьевой котельне.

Своими руками можно изготовить и электрические отопительные агрегаты. Их конструкция может быть различной. Все зависит от запросов человека. Самым простым вариантом является установка ТЭНа прямо в систему отопления. В таком случае отпадает необходимость в изготовлении котла.

Труба с нагревателем должна иметь достаточно большой диаметр. Она должна легко сниматься для проведения ремонта и чистки.

Отдельного внимания заслуживают системы без нагревателя. Его роль выполняет сама вода. Через нее пропускается ток, и за счет движения ионов воды происходит нагрев. Сама жидкость должна содержать соль.

Изготовить подобное устройство крайне тяжело. Электрический ток проходит непосредственно через теплоноситель, поэтому всю систему необходимо надежно изолировать.

Одной из опасностей данного устройства является электрический пробой. По сути, то же, что и короткое замыкание. Также в системе может скапливаться газ. В результате эффективность отопления снизится.

Из всего вышесказанного, лучшим вариантом является твердотопливный агрегат. Собрать его корпус можно из жаростойкой стали. Она отличается повышенной прочностью, меньшей изнашиваемостью и высокой стойкостью к термическим воздействиям.

Тем не менее жаростойкая сталь стоит дорого и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

Важно понимать, что без должного опыта и навыков, лучше не мастерить отопительную систему собственноручно. Безопасность должна быть на первом месте

Достаточно допустить даже одну неточность, и это может привести к плачевным последствиям.

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

• Форсунку – отсюда выбрасывается газ;
• Систему розжига – обеспечивает поджигание газа;
• Систему автоматики – контролирует температуру;
• Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания. Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов. Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой.
Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

• Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
• Открывается газовый клапан, в горелку начинает поступать газ;
• В это же время срабатывает система розжига;
• Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Основные разновидности и классификация газовых горелок

Продолжительный период в продаже не было особого изобилия данного вида товара. Простейшие котлы, титаны и газовые колонки были в дефиците. Появление газовой горелки для котла с автоматикой расценивалось как что-то фантастическое. Но этим приборам тоже требовалась вентиляция с полноценным дымоходом. В настоящее время предлагаются даже мобильные инфракрасные горелки для пикника, работающие на газу.

Согласно современным требованиям газовые горелки для котлов отопления должны отличаться низкой токсичностью.

Современные топливные агрегаты отличаются большим разнообразием. Их преимущество – практически полное сгорание топлива и отсутствие выделения ядовитых примесей при эксплуатации в закрытых условиях.

Традиционное отопительное оборудование отличается конструктивной вариативностью:

• атмосферные котлы;
• универсальные;
• низкотемпературные;
• турбированные;
• вентиляторные;
• инжекторные;
• горелки газовые с пьезоподжигом.

Приборы, сделанные своими руками, – тоже далеко не редкость. Самодельные газовые горелки можно собрать, воспользовавшись чертежами, схемами и эскизами мастеров, содержащими подробные описания, а также просмотрев видео.

Котлы имеют разные типы розжига пламени – с помощью пьезозажигалки и посредством искры, когда срабатывает электроника.

Преимущество современных газовых горелок – это практически полное сгорание топлива.Обратите внимание! Пьезоподжиг – однократный розжиг, после чего пламя поддерживается в рабочем режиме до тех пор, пока есть подача газа. Данное устройство не следует путать с горелками для газовой плиты (форсунка с рассекателем) и грилем.. Электронное поджигание должно срабатывать во время запуска подающего клапана: газ воспламеняется посредством электростатической искры

Этот вариант считается наиболее экономичным и надежным, но при перебоях с подачей электричества котел нередко простаивает (если нет альтернативного способа обеспечить его включение)

Электронное поджигание должно срабатывать во время запуска подающего клапана: газ воспламеняется посредством электростатической искры. Этот вариант считается наиболее экономичным и надежным, но при перебоях с подачей электричества котел нередко простаивает (если нет альтернативного способа обеспечить его включение).

Общая классификация газовых горелок по типу горючего

Загородные дома не всегда можно обеспечить природным газом, подаваемым от общей магистрали. Поэтому предусмотрена вариативность горелок в плане использования разного типа горючего. Если топливо поступает от газовой магистрали, скорее всего применяют пропан-бутановые газовые горелки для котлов отопления.

Магистральный газ-метан – наиболее доступное природное топливо для котлов. Однако сейчас нет большой выгоды в цене на сжиженное голубое топливо (пропанобутановую смесь). Общее отопление, обеспечивающееся магистральным трубопроводом, тоже обходится недешево.

Котлы на газу, работающие на разных видах топливных смесей, имеют примерно одинаковую конструкцию. Есть небольшая разница в стоимости, но она тоже несущественна (под сжиженное топливо оборудование обойдется дороже). Сами горелки немного отличаются, имея разные форсунки под жидкое топливо и голубой газ.

Если природный газ к дому не подведен, применяют пропан-бутановые газовые горелки

Пропановые горелки требуют настройки на данный вид топлива с установкой жиклера. При горении огоньки пламени отдают желтоватым цветом, в дымоходе больше скапливается копоти. Жиклер отвечает за нормализацию давления.

Современные горелки работают в большом температурном диапазоне – от -50 до +50 °С. Часть оборудования можно приспособить под другие виды энергоносителей:

• отработанное масло;
• солярку;
• мазут;
• керосин;
• пропанобутановую основу;
• арктическое дизельное топливо.

Современные приспособления зачастую имеют в комплекте оба вида форсунок или универсальное оборудование под топливные разновидности, благодаря чему легко перенастраиваются.

Самодельные газовые горелки чаще всего используются в твердотопливных котлах

Безопаснее приобрести простое газовое оборудование, приспособленное под газ в баллонах. Самодельное оснащение хоть и более доступное, но небезопасное! Обычно осуществляют «переделки» на основе старых агрегатов.

Турбированные виды газовых горелок и их конструктивные отличия

Среди современного газового оборудования многие специалисты отдают предпочтение горелкам закрытого типа для турбированных котлов. Они самодостаточны в конструктивном плане, предполагают наличие компактного дымохода, который можно отвести даже в общую вентиляцию при автономном отоплении.

Отопительный агрегат со специальной камерой сжигания закрытого типа кислород получает извне – по специальной трубе подачи (коаксиальному дымоходу). Примерно таким же путем наружу выводятся продукты сгорания. Отопительное оборудование управляется посредством достаточно мощного вентилятора на автоматическом управлении.

Вентиляторные газовые горелки имеют и недостаток – это цена, обусловленная сложной конструкцией изделия

Такое приспособление стоит гораздо дороже, чем атмосферное отопительное оборудование. Однако за дополнительную плату покупатель получает ряд преимуществ, включая автономную работу в жилом помещении. Данное устройство, благодаря автоматическому управлению, отличается высоким уровнем безопасности,.

У турбированного оборудования самый высокий КПД и гибкая температурная схема

Топливо сгорает практически полностью, что важно для экологических показателей. Отмечаются и недостатки, включая конструктивную сложность, вызывающую затруднения при монтаже и ремонте

Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах. Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения.

Как правильно выбрать газовую горелку для печи или котла

Газовое оборудование при неправильной эксплуатации сопряжено с определенным риском. Необходимо правильно подбирать печную газовую горелку (узловые детали), а для этого нужно иметь общее представление о конструктивных отличиях устройств

При покупке важно знать, на какие виды делится изделие по способу сжигания топлива в котле:

Газовые горелки могут использоваться и в твердотопливных печах

• атмосферная горелка;
• надувная.

Не каждому производителю стоит доверять, покупку лучше осуществлять у официальных дилеров, предоставляющих сертификаты и всю техническую документацию. В случае приобретения некачественных комплектующих или узлов будет кому предъявить претензии.

Тепловое оборудование на газу отличается разными особенностями, включая способ розжига и регулировки пламени

При покупке специалисты рекомендуют обращать внимание на следующие показатели:

• мощность теплогенератора;
• требовательность к качеству газовой смеси;
• возможность автоматического регулирования;
• авторитет фирмы и страны-производителя;
• соотношение «цена- качество».

Горелки для напольных котлов предлагаются в таких вариантах:

• атмосферные;
• наддувные,
• пьезо;
• электронные.

Для правильной настройки газовой горелки лучше обратиться к специалистам

По регулировкам мощности можно выбрать горелку:

• 1-ступенчатую;
• 2-ступенчатую;
• с плавным переходом;
• с автоматической регулировкой.

Поток газовой смеси в разных котлах бывает:

• прямоточный;
• закрученный (более мощный).

Наиболее востребованными считаются горелки газовые для котлов немецкого производства (Buderus, Vaillant), словацкого (Protherm) и итальянского (Lamborghini). Среди изделий, выпускаемых отечественными компаниями, хорошо зарекомендовало себя оборудование «Лемаркс», «Вакула» и «Конорд». Среди промышленных приборов – горелки серии «Импульс».

Продолжительность и продуктивность работы любого агрегата зависит от правильного выбора и грамотной эксплуатации. Газовое оборудование приобретают не по принципу, где «дешевле» или «мощнее», а согласно имеющемуся типу котла.
