Сильфонный шланг для газа: описание и рекомендации по подключению

Использование сильфонных разновидностей

Как было сказано выше, самыми популярными газовыми шлангами являются резиновые изделия с металлической облицовкой. Тем не менее в домашних условиях всё чаще начинают встречаться сильфонные разновидности. Также они набирают популярность и на производстве. Действительно, долгий срок службы (до 15 лет), а также высокая устойчивость к перепадам температуры и сильному давлению, говорят о том, что покупка не будет бессмысленной.

Перед монтажом специалисты рекомендуют устанавливать на изделие специальную прокладку — диэлектрическую вставку. Как понятно из названия, они препятствуют проникновению электрического тока. Кроме того, подобные компоненты также защищают рукав от различных повреждений, например, пробоев.

В целом установка таких изделий аналогична монтажу его «собратьев»:

1. К трубе газоснабжения присоединяется диэлектрическая вставка.
2. На свободный конец прокладки крепится сильфонный шланг.
3. Свободный конец рукава соединяется с оборудованием.

На данный момент сильфонные изделия — самые дорогие на рынке газовых шлангов. Однако подобные устройства набирают всё большую популярность благодаря своим плюсам. И это вполне обосновано — долгий срок службы и качественное выполнение своих обязанностей дают подобным изделиям огромное преимущество перед «конкурентами».

Разновидности гибких подводок

Рассмотрим основные разновидности гибких подводок по материалу изготовления:

• резиновые шланги, оснащённые специальной оплёткой из нержавейки. В некоторых случаях в качестве оплётки используется алюминий или нейлон, а иногда оплётка у резинового шланга и вовсе отсутствует;
• шланги из сшитого полиэтилена. Этот материал отличается высокими показателями гибкости;
• гофротрубка из нержавейки (сильфонная подводка).

Необходимо отметить, что каждая из вышеперечисленных моделей отличается своими плюсами и минусами. Резиновые шланги, оснащённые алюминиевой оплёткой, используются для подключения воды или газа и имеют эксплуатационный срок до 3 лет. Давление, которое способны выдерживать такие приспособления, не превышает 0,5 МПа, а температурная сопротивляемость составляет не более 80 °C. Основным минусом такой модели считается её слабая резистентность к губительному воздействию коррозии.

Резиновый шланг, армированный нержавейкой, с точки зрения эксплуатационных характеристик, является более надёжным, чем первый вариант. Показатели давления, которые способен выдержать такой шланг, составляют 1 МПа, а максимальная температура рабочей среды доходит до 95 °C. Эксплуатационный срок таких моделей — около 10 лет.

Резиновая гибкая подводка, оснащённая оплёткой из нейлона, пользуется большой популярностью на современном рынке. Срок службы таких моделей в оплётке из полимерных нитей может достигать 15 лет. Показатели давления, которые способны выдерживать такие модели, составляют 2 МПа, а максимальная допустимая температура рабочей среды -110 °C.

Наиболее прочной и надежной является подводка, изготавливаемая из нержавеющей стали

Изделие из прочного сшитого полиэтилена, снабжённое металлической оплёткой, считается довольно надёжным. Такие модели отличаются высокими показателями устойчивости к коррозии и агрессивным химическим веществам. Однако полиэтиленовые подводки имеют ограничения по температуре.

Сильфонные модели подводок производятся из нержавеющей стали и отличаются гофрированной поверхностью. Такие изделия намного превосходят все предыдущие типы по своим техническим характеристикам.

Установка

Подключение газовых печей с помощью гибкого шланга выполняется по стандартной схеме, которая состоит из следующих этапов: через каждую квартиру газифицированного дома проходит магистральная труба – стояк. От стояка отходит труба, называемая специалистами отпуском, на конце которой установлен газовый кран. Между краном и отпуском устанавливают газовый счётчик, учитывающий расход топлива. Размер сечения крана обычно составляет 1/2, что соответствует диаметру 15 мм. К крану прикручивают один конец гибкого рукава, обязательно обрабатывая резьбовое соединение герметиком.

Прикручивание шланга должно осуществляться непосредственно к крану, никаких дополнительных соединений и лишних сгонов при этом быть не должно. Использование переходников допускается лишь в случае крайней необходимости, когда нет возможности приобрести совместимый с выходными отверстиями крана и печи шланг. При этом все соединения должны быть также хорошо промазаны герметиком и по окончании монтажа проверены при помощи мыльной пены.

Если при пуске газа на поверхности не появились мыльные пузыри, то монтаж был произведён правильно и прибором можно смело пользоваться. Кроме того, при подключении гибкого рукава необходимо устанавливать прокладки из паронита, оснащённые металлической сеточкой и входящие в комплект шланга. Сеточка будет выступать своеобразным фильтром и предохранять систему от возможных загрязнений.

После того как шланг будет подключен к газовому крану, его следует прикрутить к плите. Для этого на задней стенке прибора расположен входной патрубок, который может располагаться как перпендикулярно к задней стенке печи, так и под небольшим углом по отношению к ней. Угловое расположение патрубка является более предпочтительным, так как не допускает резкого перегибания шланга и позволяет установить плиту практически вплотную к стене.

Достаточно часто входной патрубок имеет резьбу сечением 3/4. В таком случае необходимо использовать футорку – специальный переходник диаметром в 1/2. Подключение шланга к выходу печи или переходнику выполняется при помощи накидной гайки, которая затягивается рожковым ключом. По окончании монтажа соединение промазывают герметиком, а после его высыхания – мыльным раствором. Затем открывают кран газа и тестируют соединение на наличие протечки.

Приведённый выше алгоритм установки носит исключительно рекомендательный характер, так как все работы по подключению плиты при помощи газового шланга должны выполняться только специалистом-газовщиком

Если по каким-либо причинам монтаж приходится выполнять самостоятельно, то следует ознакомиться с некоторыми правилами, которые помогут правильно подсоединить гибкий шланг, соблюдая при этом все меры предосторожности

• Спрятать рукав в пол или стену кухни не получится: он должен располагаться в хорошо доступном месте и находиться в свободном состоянии.
• Шланг не должен быть перекручен и слишком согнут. Предельно допустимый радиус изгиба рукава должен быть больше суммы трёх его диаметров.
• Окрашивать газовый шланг запрещено. Краска способствует чрезмерному высыханию резины и грозит быстрым её растрескиванием.
• Элементы соединения шлангов и переходники часто бывают выполнены из разных металлов, что грозит электролитическими процессами и повреждением металлических деталей. Для предотвращения подобных неприятностей прикручивать можно только совместимые металлы: медь с латунью и сталь со сталью.
• Излишнее перетягивание гаек может вызвать их срыв и потребует замены всего шланга.
• Установка гибких рукавов длиной свыше 4,5 метров запрещена. В случае значительного удаления газовой плиты от магистрального крана выполняют наращивание отвода при помощи стальных труб. Выполнение любых сварочных работ по удлинению «отпуска» должно производиться после полного отключения дома от газоснабжения и только специалистами газовых служб.
• По окончании подключения гибкого шланга в абонентской газовой книжке ставят пометку с точной датой установки. Эта информация поможет не пропустить сроки и вовремя поменять рукав.

Критерии оптимального выбора

От правильного выбора изделия часто зависит дальнейшая сохранность жилища. Поэтому задача по приобретению предстоит серьёзная, с большой ответственностью. Но существуют рекомендации, которые значительно сужают круг поиска и впоследствии облегчают покупку.

Последовательность действий по выбору шланга:

• Измерить расстояние от магистрали до плиты. Шланг ни в коем случае не должен оставаться в натянутом положении. Лучше всего, когда он немного провисает. Это обезопасит соединение при вынужденном передвижении плиты. Например, при уборке. Это нетрудно обеспечить, поскольку длина газового шланга для плиты максимально доходит 7 метров.
• Необходимо рассмотреть разъёмы газовых кранов. Приёмных на плите и на выходе с магистрали. Потому что стандартный шланг имеет разную комплектацию. Бывает, что обоих концах располагается гайка с резьбой внутри. Есть модели с гайкой и со штуцером.
• Также нужно замерить диаметр штуцеров и на оборудовании, и на магистрали. Обычно применяются полудюймовые гайки, но возможны исключения.

Штуцера на газовом патрубкеИсточник allegroimg.com

Осматривая шланг, необходимо обратить внимание, чтобы на нем отсутствовало примыкание стальных частей к латунным. Это небезопасно
Также нужно замерить внутренний диаметр у патрубка. Чтобы все конфорки на плите работали без перебоев необходим минимальный проход в 10 мм.
Обратить внимание под каким углом расположен вход в плите

Если он смотрит прямо на стену, то при неосторожном смещении оборудования подключённый шланг может заламаться. Лучше приобрести переходник – штуцер-уголок из металла

Возможно будет полезной и заглушка, если входов два.
Необходимо проверить, будет ли касаться шланг другой бытовой аппаратуры. Если опасность существует, то нужен только диэлектрический патрубок.
Следует отбросить мысли об максимальной экономии. Ведь срок службы газового шланга качественной сборки гораздо дольше. А ещё они безопаснее и привлекательно выглядят.

Как правило, после выполнения этих шагов, выбор сужается до 3-4 моделей. После этого решающее значение остаётся за стоимостью. А последним шагом будет оценивание внешнего вида.

Гибкие патрубки для газовой плитыИсточник tehnoguma.com

Многие при выборе обращают внимание на производителя и отказываются приобретать товар из Китая. Но если продукция из Поднебесной продаётся в специализированном магазине, то это является гарантией, что она сделана по лицензии, без потери стандартов

Для полного спокойствия можно потребовать полный пакет документов (техпаспорт, сертификат) и сравнить данные, а также соотнести их с ценой. На последнюю немалую степень оказывает период гарантийного обслуживания и реальный срок работы.

Видео описание

Следующее видео поможет узнать, какие параметры должны иметь газовые шланги для газовых плит, какой лучше подойдёт для печки, а также сравнить рукава из разных материалов:

Коротко о главном

Подводя итоги следует сказать, что хоть самым надёжным соединением является жёсткая подводка металлической трубой, современные реалии требуют манёвренности при установке газовой плиты. Это в первую очередь необходимо для создания красивого интерьера. Но и практическая сторона играет немалую роль.

От того в каком месте будет находиться плита, будет зависеть насколько легко и комфортно хозяйка справиться с приготовлением пищи, а также с домашними делами. На помощь в решении этой задачи приходят гибкие рукава, специально изготовленные для газового оборудования.

Патрубки отличаются между собой незначительно. Обычно свойствами материалов, применённых при изготовлении. А в основном надёжно выполняют свои функции. И выбор определённой модели, как правило, зависит от места расположения плиты, её разъёмов на кранах и сопутствующих обстоятельств. Например, будет ли соприкасаться газовый патрубок с другой бытовой техникой.

Разновидности газовых шлангов

Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.

Резино-тканевый шланг

Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.

Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.

Однако есть некоторые недостатки:

• неустойчивость к механическим влияниям;
• недостаточный уровень жесткости;
• небольшая защита от температурных перепадов.

Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.

Резиновый армированный шланг

Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:

• небольшая цена;
• способность выдерживать температуру до 50 градусов;
• широкий диапазон диаметров: 12-25 мм и больше;
• легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

Сильфонный металлический шланг

Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.

На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.

Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:

• диаметр трубки: 12-25 мм и больше (под заказ);
• максимальное рабочее давление: 6 атм;
• длина: 30-200 см.

При монтаже требуется установка медных или алюминиевых прокладок.

Гофрированные

Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.

Другие

Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.

Шланги из поливинилхлорида имеют такие достоинства:

• применение без диэлектрика (изделие не проводит электричество);
• возможность подключения к баллону или центральной магистрали;
• нормальная функциональность при высоком давлении (до 0,63 МПа);
• много вариантов длины (до 5 м);
• высокая прочность, устойчивость к растрескиванию;
• длительный срок эксплуатации: до 20 лет.

Материалы

Материалы для изготовления сильфонной подводки различаются в зависимости от того, какое вещество будет проводиться по трубе.

Сильфонная подводка для воды

Такую подводку изготавливают из нержавейки марки AISI 316, к которой приварены гайки или штуцера из более жесткой стали AISI 304 или AISI 303. В соединение труб укладывается медная, пластиковая, резиновая или алюминиевая прокладка. Некоторые производители делают штуцера или гайки с использованием углеродистой стали. Однако не рекомендуется использование подводки со сталью разных марок, так как в месте сварки быстрее возникает коррозия материала. В некоторых случаях производитель может припаять штуцеры оловом или даже приклеить, что также понижает прочность и долговечность изделия.

Сильфонная подводка для газа

Такая бесшовная гофротруба также делается из стали, но с покрытием из ПВХ различных цветов. Такая оболочка защищает гибкую подводку от воздействия агрессивных сред, препятствует утечке газа и служит для дополнительной электроизоляции. В случае, если подводка прошла обработку обжигом, ее можно растягивать в длину до двух раз.

Достоверные признаки подделки

Независимо от вида гибкого шланга для газа перед покупкой следует убедиться в подлинности товара. Дело в том, что в последнее время участились случаи брака и подделок, запускаемых в продажу китайскими производителями.

Объектами фальсификации обычно становятся известные европейские бренды. Разница в качестве оригинала и подделки бывает колоссальной.

Перестраховаться и отличить качественный продукт от фальсификата возможно. Для этого необходимо:

• уделить время тщательному визуальному осмотру;
• проверить, соответствуют ли технические характеристики тем, которые указаны в паспорте изделия;
• потребовать у продавца предъявить сертификаты качества, подтверждающие безопасность устройства, предназначенного для работы со взрывоопасным веществом;
• не покупать товар по подозрительно низкой цене, нехарактерной для изделий этой категории.

В структуре контрафактного товара могут присутствовать опасные химические или радиоактивные примеси. Бракованные шланги недолговечны и нередко служат причиной взрывов.

Армированные шланги: полимер, резина, сталь

Полимерные материалы находятся внутри такого шланга. Следующий слой вулканизированная резина. Снаружи она оплетается нитями из стали. Для того, чтобы не спутать изделия в аналогичными шлангами для воды, в них вплетают желтую нить.

Армированные шланги довольно популярны, чему причинами являются:

• простой монтаж и легкость в эксплуатации;
• надежность и приличный срок годности;
• разнообразие ассортимента — как по диаметру, так и по длине;
• безопасное использование при температурах от -35° до +50°.

Отметим и существенный минус — неважный уровень электроизоляции, виновницей которого является металлическая оплетка. Потому при монтаже между плитой и подводкой обычно приходится вставлять диэлектрическую муфту. Есть и еще один недостаток — ненадежность внутреннего полимерного материала. По этой причине они стали «персоной нон грата» в некоторых странах Европы, в последнее время и у нас намечается такая же тенденция.

Что это такое?

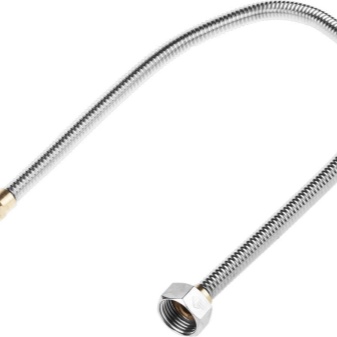

Сильфонную подводку производят в виде нержавеющего стального гофрированного шланга для подачи или отвода воды. Однако подводка такого типа используется для подачи не только воды, но и газа. По сравнению с резинометаллическими шлангами, гибкость сильфонного шланга несколько ниже, хоть он и является растяжной гофрой. На рынке данные изделия представлены разнообразными вариантами, отличающимися между собой по цвету, цене, размеру и срокам службы. В последние годы они почти вытеснили металлические трубы и используются для моек, душа, сливного бачка, стиральных машин, водонагревателей, кондиционеров и многого другого.

Какие шланги нужны для газовых плит?

Газовая плита — техника, позволяющая использовать для приготовления пищи обычный природный газ. Правда, смысл использовать именно такой вид бытовой техники как газовая печь есть исключительно в газифицированных городах. Однако, даже если газовой магистрали в доме нет, то можно использовать и баллоны со сжиженным газом в качестве источника топлива.

Бытовая печь, работающая на газу, оснащена несколькими конфорками, может иметь и духовой шкаф. К конфоркам подводится газовая горелка, а также есть газораспределительное устройство, направляющее топливо к той или иной конфорке. Пламя можно регулировать при помощи специальных рычагов, которые меняют скорость поступления газа в горелку. Зажечь горелку можно любым источником открытого огня, есть также варианты плит с автоподжигом, в котором используется система искрового зажигания за счет электричества.

Так выглядит газовая конфорка

Сразу после покупки новенькой газовой плиты ее уже можно подключать к магистрали подачи газа. Есть специальные службы, которые занимаются такими работами, но им потребуется платить за услугу. Потому многие решают подключить печь самостоятельно, тем более что процедура кажется очень простой на первый взгляд. Но, как и любая работа, она имеет свои нюансы.

Интересно, что ранее газовые плиты просто припаивались намертво к трубе-источнику газа, не требуя больше никаких вариантов подключений. Причем такой способ соединения плиты использовался всего каких-то лет 30 назад. Это было безопасно, но очень неудобно — протереть пол под такой плитой невозможно, при необходимости ее было не сдвинуть, ну, а уж если речь заходила о замене кухонного гарнитура, то это была та еще печальная история. Так что когда при подключении газовых плит стали использоваться специальные тонкие и гибкие шланги, радости владельцев газовых плит не было предела.

Процесс подключения газовой плиты к магистрали

Сейчас для подключения газовой плиты к магистрали используется специальный гибкий шланг. Он имеет с одной и с другой стороны по фитингу (гайки и штуцеры), которые позволяют получить надежные соединения как с местом выхода газа из магистрали, так и с местом входа газа в печь. Выполнен такой шланг может быть из разных материалов, но в любом случае он гибкий, прочный, долговечный и главное — недорогой.

Подключение газовой плиты к магистрали при помощи такого шланга — работа опытного специалиста. Иначе есть большой риск того, что соединение будет неправильным, а значит, вероятность того, что вся кухня взлетит на воздух, повышается

Газ — это не шутки, работать с ним нужно с повышенной осторожностью

Никто не запретит вам пытаться самостоятельно подключить печь к магистрали. При наличии некоторого опыта работы с различными соединениями, а также беря всю ответственность на себя, вы вполне можете сами купить подходящий по параметрам шланг и подключить печь. Главное — ответственно отнеситесь и к самой работе, и к выбору шланга.

Особенности

Торговые сети и специализированные магазины продают огромное количество строительно-ремонтных принадлежностей, в том числе и шлангов. Но внешнее сходство и «мнение соседа по подъезду» не позволяют сделать правильный выбор. Можно встретить на одном и том же прилавке:

• сильфонный шланг;
• изделие из ПВХ с упрочнением полиэфирными нитями;
• «простой» рукав из резины.

Еще в начале 1990-х вопрос выбора не стоял. Тогда любые газовые приборы жестко присоединялись к подающим магистралям посредством стальных труб. Появление газовых шлангов позволило сделать соединения более эстетичными, вписать их в любой дизайн. Гибкая подводка газа занимает меньше места. Наконец, она позволяет отобрать идеально подходящую мебель, а не приспосабливаться всецело к характеристикам трубы.

Но важно понимать, что газовый шланг — очень ответственный элемент. Если он непрочен, ненадежно соединяется с трубами, баллонами, плитами или котлами, ждать проблем долго не придется. Ошибки при подключении грозят взрывом, пожаром

Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам

Ошибки при подключении грозят взрывом, пожаром. Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам.

Конструкция и особенности сильфонных подводок для воды

Сильфонная модель производится из разных марок нержавейки (например, AISI 304). Сам производственный процесс этого приспособления может проходить с использованием различных технологий. В зависимости от технологии изготовления можно выделить два основных вида сильфонных шлангов:

• сварные;
• цельнотянутые.

Независимо от технологии исполнения, сильфонные изделия обладают практически одинаковыми техническими характеристиками. Толщина стенки этих приспособлений, как правило, составляет 0,3 мм. Кроме этого, все они комплектуются специальными конструктивными элементами — гайками накидного типа.

Гайки для сильфонных подводок производятся в основном из того же материала, что и сами подводки. Однако в некоторых случаях эти элементы могут быть представлены латунью или бронзой. Для увеличения эксплуатационного срока латунные и бронзовые гайки покрывают защитным слоем никеля или хрома. А также стоит отметить, что для получения максимально надёжного соединения гайка-шланг конец подводки, состоящий примерно из 2–3 колец, фальцуют.

Гайки для шлангов изготавливают из того же материала либо покрывают защитным слоем хрома или никеля

Кроме этого, для того чтобы осуществить стыковку сильфонного шланга с оборудованием под штуцер используют специальные переходники. Переходники изготавливаются из стали или латуни и, кроме всего прочего, обеспечивают стыковку этого приспособления с трубами, показатели сечения которых отличаются от диаметра самой подводки.

Преимущества использования сильфонных подводок из нержавейки

Рассмотрим основные преимущества использования гибких гофрированных сильфонных подводок из нержавейки:

• резистентность к диффузии кислорода;
• нержавеющая сталь является огнестойким материалом;
• нержавейка является экологически чистым материалом и не выделяет никаких вредных веществ, способных причинить какой-либо вред человеческому здоровью;
• высокая устойчивость к износу.

Кроме этого, использование таких шлангов на производствах — идеальный вариант, так как они могут использоваться для транспортировки агрессивных рабочих сред и нефтепродуктов. Так как эти приспособления отличаются износостойкостью, их разрешается применять для транспортировки сыпучих веществ.

Сильфонная подводка не отличается высокой гибкостью, но зато держит приданную ей форму без дополнительных крепежей

Но у таких изделий имеются и некоторые минусы. Например, сильфонные модели из нержавейки уступают резиновым шлангам по показателю гибкости. Монтаж сильфонных подводок из-за этого не всегда удобен, особенно, в условиях ограниченного пространства. Однако это свойство является одновременно и достоинством, так как приспособление способно сохранять и удерживать свою форму без вспомогательных конструкций.

Сильфонная подводка для газа

При помощи сильфонной подводки легко подключить газовую колонку или котел к подающей сети

Из трёх основных видов подводок, для подключения газа рекомендуется использовать именно сильфонный шланг. Это связано с тем, что он обладает самыми высокими техническими характеристиками и является очень надёжным. Такие шланги с лёгкостью переносят давление, создаваемое в газопроводной трубе газовым потоком. Сильфон, как уже говорилось выше, является гофрошлангом из нержавеющей стали, оснащённым двумя штуцерами для подключения к трубе и прибору (плите, котлу и т. д.).

Газовая подводка крепится к трубе и аппаратуре посредством гаек накидного типа. В качестве прокладки используются пластичные металлы, среди которых:

• медь;
• алюминий.

Стоит отметить, что уплотнительный элемент в таком случае может быть изготовлен и из полимерного вещества. Сам шланг производится из нержавейки, которая имеет маркировку AISI 316. А штуцера выполняются из стали, обладающей повышенной прочностью с маркировкой AISI 304 или AISI 303. Кроме этого, штуцера могут изготавливаться из углеродистой стали.

Если штуцера припаяны оловом или серебром к гофрированному шлангу или приклеены к нему, то такое соединение не будет прочным и не прослужит долго. Кроме этого, стоит отметить, что цена на сильфонные газовые подводки как минимум в 2 раза выше, чем на обычные резиновые шланги, оснащённые металлической оплёткой или оплёткой из полимерного материала.

Сильфон, прошедший специальную процедуру отжига способен растягиваться, увеличивая свою длину в 2 раза, однако, такое растягивание отрицательно сказывается на жёсткости приспособления и не рекомендуется специалистами. Гофрированные сильфонные подводки устойчивы к показателю давления до 0,6 МПа, а температурный диапазон для таких изделий составляет от −40 до +200 °C.

Правила безопасности

Выполнять все требования и неукоснительно соблюдать правила техники безопасности при работе необходимо при проведении любых мероприятий, связанных с подключением установок работающих на голубом топливе. Гибкая подводка должна находиться всегда доступном для осмотра месте. Само изделие обязано соответствовать всем нормативным документам. Ни в коем случае нельзя красить рукав, т. к. это покрытие может привести к появлению трещин на изделии.

Если не устраивает внешний вид соединительной подводки, её можно изменить при помощи самоклеющейся бумаги. В случае, когда резьба имеет нестандартные параметры, допускается применение переходников. От неукоснительного соблюдения правил безопасности зависит пожаробезопасность оборудования, работающего на голубом топливе, а также самого жилища и его обитателей.

Итог.  Конечно, самым безопасным и надежным является сильфонный гнущийся элемент с включениями из нержавеющей стали. Однако при подключении кухонной плиты в квартире можно выбрать более дешёвый вариант. Ведь, согласитесь, условия эксплуатации здесь далеки от экстремальных.
