Гидрострелка принцип работы и предназначение
Содержание:
- Устройство, принцип работы, назначение
- Устройство и принцип работы
- Зачем нужна гидрострелка в системе отопления
- Что такое гидрострелка для отопления?
- Описание устройства
- Что представляет собой гидрострелка
- Назначение и функции гидроразделителя
- Правильный выбор по параметрам
- Особенности подключения
- Коротко о главном
- Методы расчета гидрострелки в системе отопления частного дома
- Гидрострелка для отопления из полипропилена
Устройство, принцип работы, назначение
Полное представление о том, что такое гидрострелка для отопления, зачем она нужна, какие бывают ее разновидности, можно получить при рассмотрении ее подробного устройства, принципов работы и назначения. Разберем эти аспекты более детально.
Пример схемы отопления частного дома с гидрострелкойИсточник project-home.ru
Устройство
Структурно гидросепаратор представляет собой закрытую по торцам полую емкость круглого или квадратного сечения. Ее габариты зависят прежде всего от мощности котла, а также числа и вместимости контуров. В зависимости от веса конструкция либо устанавливается на пол с помощью опорных ножек, либо крепится на поверхность стены посредством специального кронштейна.
Рабочие патрубки, количество которых, как правило, не менее 4-х, соединяются с теплопроводом на резьбу или с применением фланцев. Материал для изготовления устройства берется самый разный – обычная сталь с низким содержанием углерода, нержавеющий сплав, медь, а также полипропилен. При этом системы, работающие на твердотопливном агрегате, оснащаются только металлическими моделями.
Хотя вертикальное положение устройства и считается традиционным, оно не является обязательным. Например, когда ликвидация воздушных пробок и фильтрование осадка из теплоносителя не является необходимым условием, возможно горизонтальное расположение прибора. В таком случае устраняется необходимость конвекционного перемешивания потоков.
Устройство гидравлического разделителяИсточник vodoteplo.ru
Принцип работы
Равномерное распределение теплоносителя при наличии одновременно нескольких потребителей обеспечивает гидрострелка для отопления – принцип работы такого механизма основан на разделении общего потока на независимые направления для каждого отдельного контура. Если циркуляционный насос котельного оборудования разгоняет воду до 1 м/с, то в гидроразделителе он замедляется до минимальной 0,1 м/с. При этом одновременно соблюдается несколько условий:
- Изменяется объем и направление потока.
- Исключаются потери тепловой энергии.
- Устраняется гидравлическое сопротивление.
- Разделяются контуры агрегата и цепочки потребителей – гидрострелка выступает в роли буферной области.
- Насосное оборудование для каждого контура работает независимо, не влияя на общий гидравлический баланс.

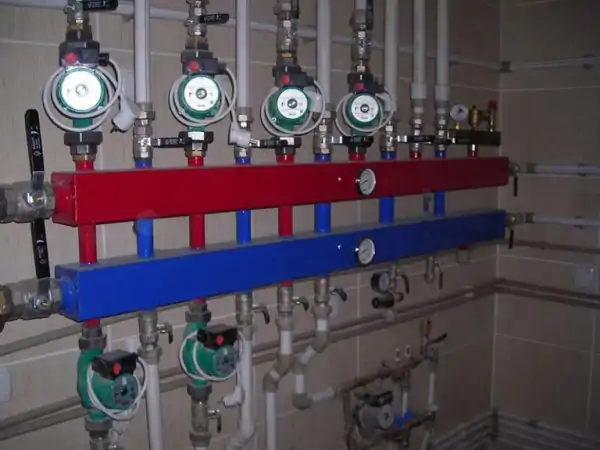

Когда в системе устанавливается несколько насосов, тогда подключается гидравлический разделитель для отопления, принцип работы которого сводится к обеспечению корректной работы каждого контура по отдельности:
- Отдельных веток с радиаторами.
- Водяного теплого пола.
- Косвенно нагреваемого бойлера.
- Теплой вентиляции и проч.
Схема гидравлического разделителяИсточник teplo.guru
Как пример, можно рассмотреть ситуацию, когда применяется несколько насосов, сильно различающихся по мощности. Как правило, все оборудование размещено в одном помещении, коллекторном модуле. Включение самого мощного насоса спровоцирует закачку всего теплоносителя, и лишения им оставшихся контуров. Упрощенным способом решения этой проблемы и является установка гидроразделителя. Без него пришлось бы все насосы размещать на большом расстоянии друг от друга.
Назначение
Одним из весомых аргументов при ответе на вопросы о том, что дает гидрострелка для отопления – зачем она нужна и какие функции выполняет, является обеспечение безопасной эксплуатации котла. Такое устройство просто разделяет и делает независим собственный контур теплогенератора от более объемной вторичной цепи потребителя.
Пример назначения гидрострелки в отопительной системеИсточник stroy-podskazka.ru
Помимо этого, необходимость гидросепаратора в системах с принудительной системой потока теплоносителя обусловливается следующим рядом причин:
- Создание гарантированных условий безопасной эксплуатации агрегатов мощностью от 50 кВт, а также для моделей с чугунным теплообменником.
- Обеспечение условий создания оптимального ламинарного потока теплоносителя для поддержки термо-гидравлического баланса.
- Минимизация потерь давления, тепла и общей производительности в параллельных контурах.
- Обеспечение температурного градиента на вторичных контурах.
- Защита котла от тепловой перегрузки и выравнивание объемов в первичном и вторичном контурах.
- Повышение КПД отопительного агрегата.
- Страховка от уменьшения теплоносителя в контуре котла.
- Экономия энергоресурса.
- Устранение влияния мощных насосов на работу агрегата и оборудования вторичных контуров.
- Улучшение работы системы за счет снижения гидросопротивления, вывода осадков и удаления воздушных пробок.
Модель современной гидрострелкиИсточник stroy-podskazka.ru
Устройство и принцип работы
Схема устройства гидравлического разделителя промышленного изготовления представлена на рисунке ниже.
На рисунке движение воды от котла показано красной стрелкой. Вода, поступая в гидрострелку, огибает разделительную пластину (2) и поступает через канал воздухоудаления (3) к выпрямителю потока (4). Для сброса лишнего воздуха из воды в конструкции предусмотрен автоматический воздухоотводчик (1). Для контроля температуры воды в гидрострелке в гильзу (5) устанавливается термометр. Дальнейшее движение воды в систему показано красной стрелкой. Синей стрелкой показано обратное движение воды из системы к котлу. Через разделительные пластины (6) вода перемешивается в гидрострелке. Внизу гидрострелки расположен грязесборник с пластинами (7). Грязь из гидрострелки сливается краном (9).
Как видно из рисунка, конструкция не такая сложная, и потому никаких особых требований к эксплуатации нет. Просто нужно следить за работой автоматического воздухоотоводчика и сбрасывать накопившуюся грязь из гидрострелки.
Схема подключения и режимы работы гидрострелки показаны на рисунке ниже.
На рисунке показаны три основных варианта работы гидрострелки. Как видно из рисунка, в первом случае отопительная система потребляет теплоносителя меньше, чем вырабатывает отопительный котел. При этом в гидрострелке наблюдается движение воды вниз, по ходу движения воды в контуре котла. Эта ситуация может произойти если, например, в отопительной системе сработают термоклапаны, которые ограничивают поток воды. Во втором случае расходы теплоносителя системы отопления и котла одинаковые, и отопление работает в оптимальном режиме. Движения воды по гидрострелке в таком случае не наблюдается. Третий вариант – когда расход отопительной системы больше, чем расход котла. В этом случае вода в гидрострелке движется вверх.
Зачем нужна гидрострелка в системе отопления
В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:
- первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.(смотрите)
- второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.
По какому принципу работает гидрострелка
Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.
Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.
Зачем снижать вертикальную скорость в гидрострелке?
Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.
Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно в второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.
Уменьшение гидравлического сопротивления в гидрострелке,
Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через автовоздушник.
Как узнать, что нужна гидрострелка
Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.
Преимущества использования гидрострелок.
Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.
Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.
Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.
Что такое гидрострелка для отопления?
В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.
Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.
Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.
Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.
Принцип работы гидравлического разделителя
Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.
Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.
Режимы работы
Гидравлическая стрелка для систем отопления имеет 3 режима работы:
- В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
- Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
- В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.
Дополнительные возможности гидрострелки
Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:
После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе
Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
Описание устройства
Само устройство походит на вытянутый параллелепипед, с шестью разными выходами, расположенными напротив друг друга. Каждый из этих выходов отвечает за отдельную функцию. Например, самый высокий из 5 клапанов позволяет воздуху беспроблемно выходить из системы, чтобы не повышать всё давление. Это происходит автоматически, владельцу не придётся ничего контролировать.

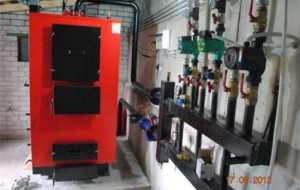

Фото 1. Гидрострелка, установленная в систему отопления. Красным цветом обозначен горячий теплоноситель, синим — холодный.
Нижний патрубок способствует уничтожению и вынесению «мусора», который остаётся в устройстве гидроразделителя. Грязный воздух из труб (его частички) и осадок от начавшейся коррозии или другого процесса опадает вниз, где, как лопатка, располагается самый нижняя — шестая патрубка. К остальным клапанам присоединяются трубы с водой. Внутри вся гидрострелка полая, в ней нет ничего, кроме воды, и продуктов распада.
Что представляет собой гидрострелка
Гидрострелка – это гидроразделитель в системе отопления, устройство, предназначенное для правильного распределения теплоносителя по нескольким контурам и устройствам. Это своеобразный буферный элемент между отопительным котлом и вторичными контурами. Теплоноситель поступает из котла в гидрострелку, после чего распределяется по нескольким направлениям.
Самая простая система отопления в гидрострелке не нуждается
Здесь важно правильно подобрать циркуляционный насос и выставить скорость его работы, чтобы обеспечить требуемый напор. Теплоноситель поступает из котла в батареи, отдаёт там накопленное тепло, после чего возвращается обратно в отопительный прибор – ничего сложного и сверхъестественного. Но современное жильё строится с применением нескольких контуров и вспомогательного оборудования
Здесь присутствуют:
Но современное жильё строится с применением нескольких контуров и вспомогательного оборудования. Здесь присутствуют:
- Несколько вторичных контуров отопления (например, на группу комнат или на этаж).
- Тёплые полы – ещё один или несколько контуров.
- Бойлеры косвенного нагрева – используются для подготовки горячей воды.
И здесь мы можем столкнуться с ситуацией, когда один циркуляционный насос не может протолкнуть теплоноситель по всему контуру. Вода (или антифриз) потечёт по пути наименьшего сопротивления, после чего по аналогичному пути вернётся обратно. Например, она пройдёт через близлежащий бойлер и частично проникнет в батареи, а вот на тёплые полы может и не хватить.
Гидравлическая стрелка для систем отопления призвана обеспечить должный порядок в распределении тепла по контурам и вспомогательному оборудованию. Она представляет собой предельно простой гидравлический разделитель, созданный из отрезков труб того или иного диаметра.
Назначение и функции гидроразделителя
Особенности работы систем водяного отопления
В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:
- 1. Система приборов отопления различного типа;
- 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
- 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
- 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.
Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.
- Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
- Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
- Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.
Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.
В системе отопления
Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.
Назначение гидростреки
Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.
Гидрострелка Gidruss
Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).
Таким образом, основными функциями гидрострелки в системе автономного отопления являются:
- 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
- 2. Снижение взаимного влияния потребителей тепла;
- 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
- 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
- 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.
Правильный выбор по параметрам
Для успешного обустройства системы отопления недостаточно знать, что собой представляет гидравлическая стрелка, принцип работы и режимы ее функционирования – необходимо уметь правильно подобрать устройство по основным параметрам. Это прежде всего диаметр и длина.
Видео о гидравлическом разделителе и его назначении:
Расчет проводится следующими несколькими способами:
Предельная скорость потока теплоносителя.
Высчитывается по формуле:
Д = 3*д*√Мп/Вд
Д-диаметра гидрострелки, д – диаметра патрубка, Мп – максимальный поток для котла, Вд – предельная скорость (0,2 м/с).
Например:
7*3*√8/02 = 21*√40 = 21*6,32 = 132,8 см – 133 см – диаметр гидрострелки.
Диаметр патрубка – 7 см, расход котла 8 куб/час.
Наивысшей мощности котла.
Расчет ведется по аналогичной формуле:
Д = 3*д*√Мк/(Вд * Траз)
Однако в ней появляются некоторая замена параметров:
Мк – максимальная мощность котла, для примера 60 кВт,
Траз – разница нагрева теплоносителя в подающем и обратном потоках, для примера 15 град.
Например:
21*√60/(02 * 15) = 21*4,4 = 94 см.
Протяженности корпуса самой гидрострелки. Длина устройства зависит от величины диаметра и расположения патрубков. Ниже приведена схема расчета характеристики. В первом варианте она будет равна 12-ти диаметрам, во втором 13-ти.
Схема расчета длины гидрострелки по расположению патрубковИсточник stroychik.ru
Особенности подключения
Знание того, что такое гидрострелка в системе отопления, позволяет грамотно подобрать ее по параметрам и правильно выполнить ее подключение. Установка прибора осуществляется по общим правилам сантехнического монтажа. Устройство прежде всего должно быть правильно подобрано по основным параметрам – пропускной способности, количеству патрубков, габаритам.
Также необходимо помнить, что такое гидрострелка – принцип работы этого устройства основан на принудительной циркуляции. В системе должно функционировать как минимум два насоса. Один из них обеспечивает работу теплообменного контура котла, другой – систему потребителей. Если это условие не будет соблюдено, прибор окажется не просто бесполезным, но даже вредным и станет выполнять роль помехи движению теплоносителя.
Видеоролик о принципе действия гидрострелки:
Коротко о главном
Гидравлический разделитель для отопления – металлическая закрытая емкость с патрубками, монтируемая перед котлом. Предназначается для оптимального распределения теплоносителя между потребителями, а также регуляции уровня нагрева между прямым и обратным потоками в отопительных системах с принудительной циркуляцией и как минимум 2-мя насосами. Необходимость установки устройства возникает при одновременном наличии следующих потребителей:
- Отдельных радиаторных линиях.
- Системе водяных теплых полов.
- Бойлера, работающего на котле отопления.
- Теплой водяной вентиляции.
Также устройство нужно для сглаживания воздействия перепадов температуры на чугунный теплообменник. При этом гидрострелка может функционировать в трех режимах – в равновесии, при недостаточной мощности отопительного контура и его превосходстве над потребителем. Наиболее оптимальной является последний вариант. Перед установкой устройство требуется рассчитать по пропускной силе, диаметру и протяженности в зависимости от диаметра и расположения подсоединенных патрубков.
Методы расчета гидрострелки в системе отопления частного дома
Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».
- Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):
- Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:
- Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:
Обозначение | Расшифровка символа | Единица измерения |
D | Диаметр корпуса гидрострелки | мм |
d | Диаметр патрубка | мм |
P | Максимальная мощность, которой обладает котел (паспортные данные котла) | кВт |
G | Максимальный проток (пропускная способность, расход) через гидроразделитель за час | м3/час |
π | Постоянное значение (3,14) | |
ω | Максимальная вертикальная скорость теплоносителя через разделитель (0,2) | м/сек |
ΔT | Разница температур подачи — обратки (паспортные данные котла) | °C |
C | Теплоемкость воды (относительная единица) | Вт/(кг°C) |
V | Скорость теплоносителя через вторичные контуры | м/с |
Q | Максимальный расход в контуре потребителя | м3/ч |
Обратите внимание! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла
Определение параметров гидрострелки практическим методом:
Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.
Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.
Определение параметров гидрострелки по «правилу 3d».
Распределение врезок по высоте колонны разделителя:
Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.
Схема врезки контуров системы отопления в обвязку котла.
Гидрострелка для отопления из полипропилена
Бытует мнение что в качестве материала для изготовления гидрострелки нужно использовать только сталь или медь.
Это обусловлено тем, что через нее проходит теплоноситель, нагретый до максимальной температуры, которую металл выдерживает с легкостью.
Да это необходимо применять с твердотопливными котлами,по причине большой инерционной мощности котла на твердом топливе.
Но у настенных котлов отопления температура на выходе не превышает 80 градусов ,что по заявлению производителей полипропиленовых изделий эго рабочие диапазоны.
Мы предлагаем оптимальное решение для вашей системы отопления – гидрострелку из полипропилена.
Полипропиленовая гидро стрелка отвечает гидравлическим параметрам и требованиям современных отопительных систем и при этом проходит испытания на практике. Контроль в изготовления снижает риск брака продукции, поэтому мы готовы предоставить гарантии на нашу гидрострелку.
Почему гидрострелка из полипропилена
Обладая высокой температурой плавления (175˚C), данный материал способен выдержать температуру горячей воды, соответствующую нормам для жилых помещений (до 95˚ C).
Благодаря низкой шероховатости материала, повышается проток теплоносителя; Использование в системе котла малой мощности позволяет оптимально расходовать энергию, без значительных потерь тепла, как в случае со стальными приборами;
- Изделие не подвергается коррозии и гниению, что также положительно влияет на качество работы всей системы.
- Кроме того, стоимость гидрострелки из полипропилена в разы меньше стоимости металлических приборов.
- Работа с настенными котлами 13 кВт, до 35 кВт мощности.
- Легко окрашивается в цвет который вам нравится.
К недостаткам пропиленовой гидрострелки можно отнести:
- Невозможность применения с твердотопливным котлом;
- Использование котла большой мощности, т.к. при высокой температуре теплоносителя и одновременно высоком давлении в системе отопления ,срок службы изделия значительно снижается;
- Монтаж должен производиться с использованием специального оборудования.
От качества монтажа гидрострелки в системе отопления напрямую зависит качество работы системы в дальнейшем.
Наша гидрострелка имеет возможность быстрого монтажа за счет полу сгонов.
Обращаясь к специалистам, вы получаете гарантию, что гидравлический распределитель будет установлен правильно и прослужит долго.
Компания «Мастер-водовед» изготавливает гидрострелки из полипропилена по индивидуальным параметрам. Мы поможем произвести необходимые расчеты и предоставить всю информацию об особенностях и условиях эксплуатации гидрораспределителей.
Инженеры,монтажники, сантехники проведут монтаж котельного элемента в отоплении.и водоснабжении. Вам остается только позвонить+7(985)-420-00-70, остальное – доверьте профессионалам!
