Гидрострелка для отопления: фото, принцип работы, расчеты и назначение

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно

Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Назначение приспособления

Целесообразность использования гидроразделителя обоснована в крупных домах, где есть 2 и более отопительных контура.

Описываемая здесь гидрострелка необходима для балансировки уровня давления во всей котельной системе, когда изменяются показатели в главном контуре. Такое устройство без проблем регулирует трехконтурный вариант системы, в которой включены сразу и нагреватель воды, и радиатор отопления, и даже теплой пол.

Когда соблюдаются все правила гидродинамики, обеспечивается стабильная работа в нормальном режиме.

Стоит знать: устанавливается большинство гидрострелок строго в вертикальном положении, чтобы отвод воздуха из системы осуществлялся полностью автоматически.

Также гидроразделитель — это своеобразного рода отстойник, в котором изымаются из теплоносителя различного рода образования, будь то накипь или коррозия. Но происходит это опять же, если соблюдены все гидромеханические нормы.

Стоит отметить, что такая функция гидрострелки, сделанной как из нержавейки, так и из других материалов, увеличивает срок службы многих деталей в отопительной системе. Такое устройство также отводит образующийся в теплоносителе воздух, что снижает в металлических частях окислительный процесс.

Возможно, Вас заинтересует статья о конденсационном газовом котле.

О том, как выбрать газовый котел, Вы можете прочитать в этой статье .

Также Вам может пригодиться статья о том, как сделать котел на отработанном масле своими руками .

В классическом варианте конструкции, которая предусматривает наличие только одного контура, если происходит отключение нескольких веток, то уменьшается расходование тепла в системе. Поэтому температура теплоносителя после прохождения всего пути снижается незначительно. Гидрострелка же позволяет поддерживать стабильный уровень расхода тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

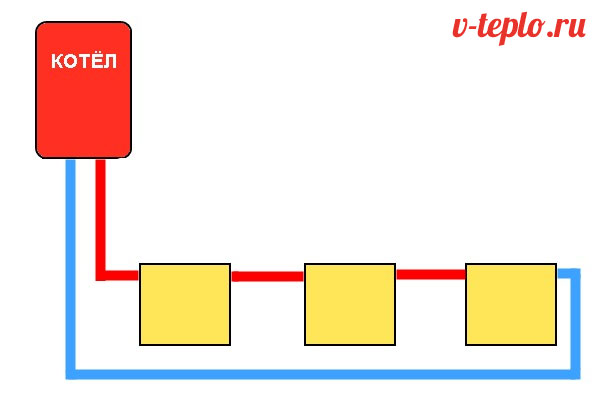

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение. Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления .

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

• Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
• Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

• Тепловой мощности котла.
• Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

• Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
• Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

https://youtube.com/watch?v=sLsOysrbhb8

Также советуем посмотреть:

• Пленочный теплый пол с инфракрасным излучением
• Альтернативные источники отопления для частного дома — что выбрать?
• Для чего нужен байпас в системе отопления?
• Гофрированные нержавеющие трубы для отопления

Устройство, принцип работы, назначение

Полное представление о том, что такое гидрострелка для отопления, зачем она нужна, какие бывают ее разновидности, можно получить при рассмотрении ее подробного устройства, принципов работы и назначения. Разберем эти аспекты более детально.

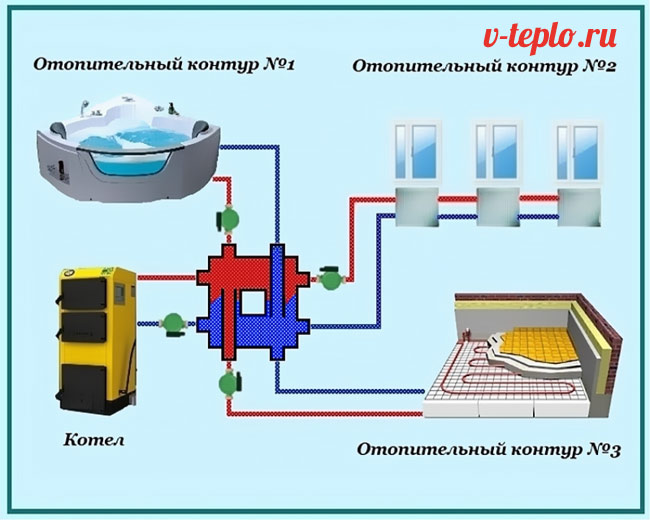

Пример схемы отопления частного дома с гидрострелкойИсточник project-home.ru

Устройство

Структурно гидросепаратор представляет собой закрытую по торцам полую емкость круглого или квадратного сечения. Ее габариты зависят прежде всего от мощности котла, а также числа и вместимости контуров. В зависимости от веса конструкция либо устанавливается на пол с помощью опорных ножек, либо крепится на поверхность стены посредством специального кронштейна.

Рабочие патрубки, количество которых, как правило, не менее 4-х, соединяются с теплопроводом на резьбу или с применением фланцев. Материал для изготовления устройства берется самый разный – обычная сталь с низким содержанием углерода, нержавеющий сплав, медь, а также полипропилен. При этом системы, работающие на твердотопливном агрегате, оснащаются только металлическими моделями.

Хотя вертикальное положение устройства и считается традиционным, оно не является обязательным. Например, когда ликвидация воздушных пробок и фильтрование осадка из теплоносителя не является необходимым условием, возможно горизонтальное расположение прибора. В таком случае устраняется необходимость конвекционного перемешивания потоков.

Устройство гидравлического разделителяИсточник vodoteplo.ru

Принцип работы

Равномерное распределение теплоносителя при наличии одновременно нескольких потребителей обеспечивает гидрострелка для отопления – принцип работы такого механизма основан на разделении общего потока на независимые направления для каждого отдельного контура. Если циркуляционный насос котельного оборудования разгоняет воду до 1 м/с, то в гидроразделителе он замедляется до минимальной 0,1 м/с. При этом одновременно соблюдается несколько условий:

• Изменяется объем и направление потока.
• Исключаются потери тепловой энергии.
• Устраняется гидравлическое сопротивление.
• Разделяются контуры агрегата и цепочки потребителей – гидрострелка выступает в роли буферной области.
• Насосное оборудование для каждого контура работает независимо, не влияя на общий гидравлический баланс.

Когда в системе устанавливается несколько насосов, тогда подключается гидравлический разделитель для отопления, принцип работы которого сводится к обеспечению корректной работы каждого контура по отдельности:

• Отдельных веток с радиаторами.
• Водяного теплого пола.
• Косвенно нагреваемого бойлера.
• Теплой вентиляции и проч.

Схема гидравлического разделителяИсточник teplo.guru

Как пример, можно рассмотреть ситуацию, когда применяется несколько насосов, сильно различающихся по мощности. Как правило, все оборудование размещено в одном помещении, коллекторном модуле. Включение самого мощного насоса спровоцирует закачку всего теплоносителя, и лишения им оставшихся контуров. Упрощенным способом решения этой проблемы и является установка гидроразделителя. Без него пришлось бы все насосы размещать на большом расстоянии друг от друга.

Назначение

Одним из весомых аргументов при ответе на вопросы о том, что дает гидрострелка для отопления – зачем она нужна и какие функции выполняет, является обеспечение безопасной эксплуатации котла. Такое устройство просто разделяет и делает независим собственный контур теплогенератора от более объемной вторичной цепи потребителя.

Пример назначения гидрострелки в отопительной системеИсточник stroy-podskazka.ru

Помимо этого, необходимость гидросепаратора в системах с принудительной системой потока теплоносителя обусловливается следующим рядом причин:

• Создание гарантированных условий безопасной эксплуатации агрегатов мощностью от 50 кВт, а также для моделей с чугунным теплообменником.
• Обеспечение условий создания оптимального ламинарного потока теплоносителя для поддержки термо-гидравлического баланса.
• Минимизация потерь давления, тепла и общей производительности в параллельных контурах.
• Обеспечение температурного градиента на вторичных контурах.
• Защита котла от тепловой перегрузки и выравнивание объемов в первичном и вторичном контурах.
• Повышение КПД отопительного агрегата.
• Страховка от уменьшения теплоносителя в контуре котла.
• Экономия энергоресурса.
• Устранение влияния мощных насосов на работу агрегата и оборудования вторичных контуров.
• Улучшение работы системы за счет снижения гидросопротивления, вывода осадков и удаления воздушных пробок.

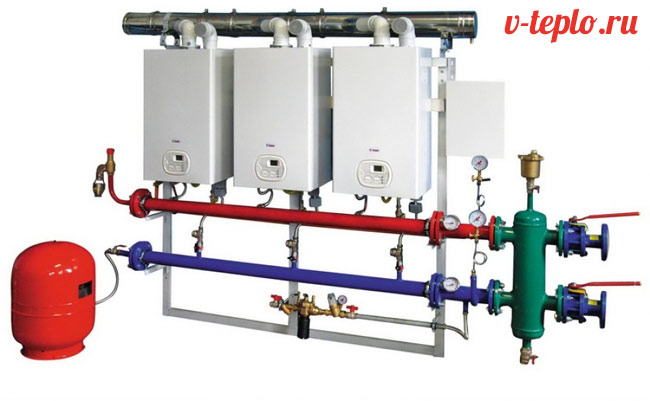

Модель современной гидрострелкиИсточник stroy-podskazka.ru

Во сколько обойдется монтаж гидрострелки с коллектором

Мы рассмотрели, что такое и для чего нужна гидравлическая стрелка в отоплении. Теперь попробуем разобраться, во сколько обойдется монтаж подобной конструкции вместе с коллектором и когда необходимо прибегать к такой услуге.

Гидроразделитель с коллектором сами по себе являются недешевыми компонентами. Кроме того, их установка тянет за собой ряд дополнительных затрат. Приведем усредненные цены, которые сегодня существуют на рынке данных услуг:

• Гидравлический разделитель (заводское изготовление) – 200 евро;
• Коллектор (завод.) – 300 евро;
• Обвязка (краны, фитинги) – 100 евро;
• Контроллер (необходим для управления насосами, вынесенными из-под юрисдикции котла) – 400 евро;
• Услуги монтажников (25% от стоимости материалов) – 250 евро.

Итого получается 1250 евро – сумма довольно приличная.Поэтому, прежде чем устанавливать гидрострелку, нужно убедиться, что она действительно необходима. Если специалист, выполняющий монтаж, не является ангажированным, тогда установку разделителя он будет рекомендовать только в случае наличия трех и более отопительных контуров (без учета бойлера).

Обратите внимание. Работу двух насосов, например в системе радиаторов и теплых полов, можно согласовать посредством автоматики котла

Бойлер же всегда имеет приоритет, поэтому при его включении другие насосы отключаются.

Конечно, можно применить гидрострелку с коллектором кустарного производства, схема изготовления которой ничем не будет отличаться от заводского варианта.Однако качество материала и сварных швов вряд ли будет отвечать техническим нормам. Сэкономив на материалах, в итоге можно существенно понизить надежность системы. И хорошо, если поломка произойдет не в разгар отопительного сезона.

Полипропиленовый гидроразделитель – простой, но ненадежный вариант

Какой вывод можно сделать из данной статьи? Во-первых, многофункциональность гидрострелки, о которой так часто говорят, слишком преувеличена. Ее необходимо использовать только в одном случае – для согласования работы нескольких насосов с разной производительностью. Во-вторых, для надежной работы системы лучше использовать разделитель с коллектором заводского производства, а монтаж доверить специалистам, целью которых является не обогащение за счет клиентов, а реальная оптимизация работы автономного отопления.

Рассмотрим, как работает гидравлический разделитель.

Типовая схема без гидрострелки показана на рисунке 1:

На рисунке представлено:

1)два котла — источники тепла которые могут работать как по очереди, так и одновременно. Каждый котел снабжен циркуляционным насосом (КН1 и КН2);

2)коллектор на четыре контура системы отопления (Зоны 1-3 и контур бойлера), первый контур без циркуляционного насоса, второй — с циркуляционным насосом (Н2), третий контур с трехходовым краном и насосом (Н3, контур теплых полов), четвертый контур  водонагревателя (с насосом Н4), для нагрева бытовой горячей воды.

I.Ввиду того, что насосы могут работать независимо друг от друга, из-за этого постоянно меняется расход через контура и коллектор;

II.Меняется постоянно перепад давления dP между подающей и обратной линиями коллектора, что приводит к постоянному изменению сопротивления, которое вынуждены преодолевать насосы Н2 — Н4. При этом насосы работают в неоптимальном режиме, с перерасходом электроэнергии и могут в кратчайшие сроки выйти из строя;

III.Из-за того, что каждый насос включается/выключается по собственному режиму, система никогда не будет работать в каком-то определенном запроектированном режиме, заложить при монтаже оптимальный режим невозможно;

IV.В определенный момент возможно отключение всех насосов (когда нет необходимости прогревать дом). В результате теплообменники котлов могут нагреться до критической температуры быстро, что сокращает ресурс теплообменника котла. А также при включении насосов,  остывший теплоноситель поступает в обратную линию котлов. Из-за разницы температур подачи котла (высокая температура) и обратной линии (холодная, остывшая в системе отопления, так как насосы были выключены) возможно разрушение чугунных теплообменников котлов и образование гидроударов;

В случае, при котором контур «зона 2» имеет большую тепловую мощность, требуется установка более мощного насоса Н2, при работе этот насос (с высоким расходом) заберет большую часть теплоносителя, остальные насосы на контурах «зона 1», «зона 3» и контур водонагревателя вынуждены работать в неоптимальном режиме, преодолевая работу мощного насоса Н2, при этом данные контура будут недополучать горячего теплоносителя.

Поэтому подбор насосов КН1 и КН2 и насосов в остальных зонах, становится крайне затруднен (так как нет постоянного расчетного режима работы контуров отопления), практически, подобрать напор и расход этих насосов, чтобы суммарный напор КН1 и КН2 был выше dР, невозможно, так как насосы зон 2-4 будут работать не постоянно и напор и расход будет постоянно меняться.

Чтобы избежать сложности с подбором насосов и вывести систему на оптимальный режим работы, применяют гидравлический разделитель (гидрострелку), который уравновешивает работу системы, поддерживает постоянные расходы в котловом контуре и контурах системы отопления.

Типовая схема с гидрострелкой показана на рисунке 2 ниже:

Система практически не меняется. Добавляется гидравлический разделитель между котлами (источниками тепла) и системой отопления с коллектором.

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

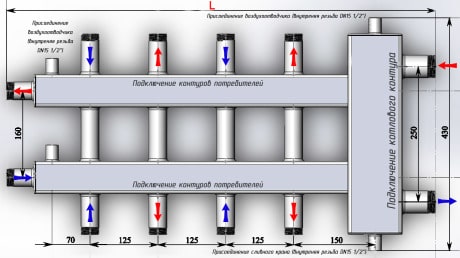

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Монтаж полипропиленовой гидрострелки своими руками

Решив создать полипропиленовый разделитель самостоятельно, достаточно подготовить полую трубу круглого сечения, снабжённую патрубками для подсоединения отопительной сети. Контуры подачи обычно размещены вверху, обратки — внизу. Тройники соединяют между собой отрезками труб, закрывают торцы заглушками. Работы проводятся сварочным аппаратом с насадками.

Подключая настенный котёл максимальной мощностью 40 кВт, предпочтительно использование кольцевого коллектора на 2-4 контура. Работает коллектор и гидрострелка в одном корпусе, лишённом внутренних перегородок. Теплоноситель постоянно циркулирует через котёл и коллектор. Отбор тепла от пластиковой гребёнки производится насосной группой. Упрощённая конструкция ПВХ буфера займёт минимум места и затрат.

Фото 3. Гидрострелка из полипропилена. В верхнюю часть конструкции подключается контур с горячим теплоносителем. в нижнюю — с холодным.

Плюсы и минусы изделий из полипропилена

• Гладкая поверхность материала уменьшит сопротивление теплоносителя, снизив тепловые потери котла.
• Полипропилен удобно окрашивать снаружи термостойкой краской.
• Стоимость пластиковой конструкции обходится дешевле аналогов.
• Пластиковые изделия препятствуют образованию коррозии.
• Эффективно работают с котлами мощностью до 35 Квт.
• Корректируют давления в системе.
• Автоматически распределяют термические потоки в требуемом направлении.
• Сглаживают гидроудары.
• Повышают КПД котла, экономию топлива.

Недостатки полипропиленовых разделителей:

• Невозможность установки гидрострелки в системе с твердотопливным котлом. Полипропилен подлежит быстрому износу при высоком давлении, температуре.
• Монтаж конструкции задействует дополнительное оборудование (сварочный аппарат для полипропилена), муфты, отводы, краны.
• Диаметр гидрострелки должен соответствовать трём окружностям патрубков контуров (60—90, 120 мм). Трубы необходимых размеров редкие и дорогие.

Важно! Твердотопливные котлы часто нагревают воду до 90—95 °С. Полипропилен выдерживает температурные нагрузки, но при внештатной ситуации (при отключении электричества) теплоноситель на подаче прогревается до 130 °C

Что такое гидрострелка в системе отопления устройство и схема

Конструкция гидрострелки чрезвычайно проста. Это кусок трубы прямоугольного или круглого сечения, который имеет четыре отвода – два со стороны котлового контура и два со стороны потребителей. Располагать такой элемент можно как горизонтально, так и вертикально. Хотя чаще встречается второй вариант, поскольку в этом случае проще устанавливать воздухоотводчик и кран для удаления шлама, который скапливается в нижней части конструкции.

Схема гидравлической стрелки для систем отопления в разрезе

Некоторые производители внутри гидроразделителя устанавливают две сетки. Одна служит для сепарации воздуха, а другая для отделения шлама. Хотя чаще всего подобное изделие полностью пустое, поскольку в процессе эксплуатации сетки довольно быстро забиваются и теряют свою эффективность.

Устанавливается гидрострелкав разрыв линии соединения котла и коллектора, разделяющего поток теплоносителя между потребителями. Иногда гидроразделитель и коллектор собираются в одном корпусе.Это упрощает монтаж и делает общую конструкцию более компактной.

Пример схемы изготовления гидрострелки с коллектором в одном корпусе

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран.
Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается.
Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.

Некоторые итоги

Любые работы строительного направления, в которые входит и установка системы отопления, требуют тщательной планировки. Про то, как просчитывать уклон стены или высоту потолков, распространяться как-то не к месту, а вот повторить основные принципы установки гидрострелки для отопления, весьма полезно.

Первое, что надо продумать – а нужна ли напрягаться самому? Если вы в состоянии смастерить её не привлекая специалистов со стороны, то дело стоит свеч. В противном случае, необходимо просчитать, во сколько она вам обойдётся. Порой будет проще купить уже готовую от заводского производителя, чем вызывать одного, а то и нескольких мастеров, покупать необходимые материалы и оплачивать это всё по отдельности. Тем более что подобрать гидрострелку в магазине, соответствующую вашим потребностям, ничего не стоит.

Второе и последнее. Если вы всё-таки решили делать этот нужный прибор самостоятельно, внимательно изучите, как правильно и качественно это сделать. И только после этого приступайте к работе с соблюдением всех правил техники безопасности.
