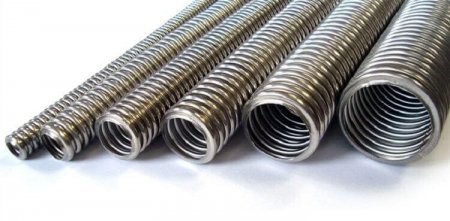

Металлическая гофра для электропроводки

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

Характеристики металлической гофры

Железные трубы, используемые при прокладке кабелей, имеют различные характеристики, которые важно учитывать при выборе изделия. Выбирать рукав для работ следует исходя из его характеристик

Выбирать рукав для работ следует исходя из его характеристик

Необходимо обращать внимание на следующие параметры:

• устойчивость к внешним нагрузкам. Показатель устойчивости может быть очень высоким, высоким, средним, легким, очень легким;
• гибкость. Шланги могут быть жесткими, гибкими, очень гибкими и гибкими с эффектом памяти;
• номинальная температура. В зависимости от типа гофры изделия могут выдерживать от −45-5 °С до 60-400°С.

Вам это будет интересно Особенности открытой проводки

Обратите внимание! При выборе шланга с определенными характеристиками необходимо заранее знать, в каких условиях и для каких целей он будет использоваться

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;

• к розеткам и включателям — не менее 20 мм;

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Назначение гофры

Чтобы исключить ошибки, следует уточнить требования ПУЭ. В разделе № 7 отмечена возможность прокладки кабелей в строительных конструкциях из бетона, кирпича, иных негорючих материалов с жесткой фиксацией. Это значит, что допустимо создание каналов (штроб), которые впоследствии будут закрыты цементно-песчаным раствором. Но при создании стен, перекрытий и перегородок в заводских условиях, такой монтаж не разрешен. Необходимо создавать отверстия, которые подразумевают замену кабеля при необходимости.

Оболочку, удерживающую раствор, можно сделать из подходящих отрезков труб. Но применение подобных изделий ограничивает и усложняет прокладку сложных по форме и составу трасс.

Радиус поворота при использовании гофры для электропроводки фактически ограничен только официальными инструкциями производителя кабеля. Подобную линию, применив, обычную пластиковую трубку, создать сложно Для монтажа линий рядом с деревянными и другими горючими конструкциями используют металлические трубы. Создавать повороты будет проще, если работать с гофрой

Гибкая оболочка пригодится для прокладки трасс в конструкциях подвесных потолков

С помощью этих изделий можно прокладывать сложные трассы бытового и промышленного назначения

При установке на открытом воздухе гофра предотвратит попадание на внешнюю оболочку кабеля прямых солнечных лучей. Следует знать, что некоторые полимеры разрушаются ультрафиолетовым излучением. Применение таких изделий упрощает монтаж, повышает уровень безопасности.

Где используются металлические гофротрубы

Выпуск данных изделий вначале был освоен на территории России. Произошло это в далёком 1875 году на металлическом заводе в Петербурге. Затем, уже к 1896 году их производство было налажено в США. И только потом металлические гофротрубы появились в Японии, Корее и на африканском континенте

В СССР их изготовлению уделялось серьёзное внимание. Старшее поколение помнит «стройки века» — Транссиб БАМ и проч

Важная роль металлических гофрированных водопропускных труб в этом деле неоспорима.

В целом, присутствующие на современном рынке такие изделия отличаются диаметром и формой сечения. Собственно, эти параметры и определяют сферу их применения.

Гофрированные трубные изделия выпускаются со следующими сечениями:

• круглое. Это сечение характерно гофрированной металлической трубе, используемой для создания водопропускной конструкции высотой 1,5-7 метров. Таким же сечением, но только меньшего размера, обладает гофротруба для защиты проводки;
• квадратное. Гофротрубы с таким сечением используются для создания водопропускных конструкций и при строительстве тоннелей (3-8 метров);
• грушевидное. Тоннели, водопропускные трубы (1,5-8 метров);
• арка. Для небольших мостов, авто- и железнодорожных тоннелей (высота от 2 до 13 метров). Гофры данного типа можно устанавливать в уже существующих насыпях путём их прокола;
• труба-арка. Тоннели под автомобильными и железными дорогами (высота от 2 до 13 метров);
• вертикальный эллипс. Такое сечение подходит для тоннелей телекоммуникационного типа, создаваемых на основе металлических гофрированных водопропускных труб;
• переход. С их использованием строятся пешеходные переходы (высота 1,8-9 метров);
• горизонтальный эллипс. Такое сечение присуще металлической гофрированной водопропускной трубе;
• арка с высоким или низким профилем. Малые мосты, железнодорожные и автомобильные тоннели (высота 6-15 метров).

Гофрированные трубы из металла бывают разных диаметров и конфигураций

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

• Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
• Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
• Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

Полиэтиленовая гофраИсточник elektro-svitidla.com

По устойчивости к внешним воздействиям

• Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
• Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
• Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
• Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

• Однослойные (могут иметь разную толщину).
• Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Прокладка металлической гофрыИсточник rusenergetics.ru

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

Прокладывание в штробыИсточник uk-parkovaya.ru

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

Так определяется толщина гофры (таблица, часть 1)Источник infocable.by

Так определяется толщина гофры (таблица, часть 2)Источник infocable.by

Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):

• 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
• 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
• 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
• 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
• 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

1. Диаметру.
2. Толщине стенок.
3. Используемым материалам.
4. Цвету.
5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

• Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
• Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

• Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
• Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
• Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
• Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

• Белый – освещение и интернет.
• Серая или черная – розетки, цепи общего назначения.
• Зелёный – информационные кабели и телефония.
• Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Размерный ряд металлорукавов:

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Рекомендации по проведению монтажных работ

Заведение кабеля в гофру

Укладка кабеля в гофрированную трубу происходит при помощи специальной струны, установленной заводом-изготовителем внутри гофры. Последовательность работ при укладке электрического кабеля в трубу следующая:

1. Гофрированная труба растягивается на длинном прямом участке. Для того чтобы затянуть кабель внутрь гофры нужно иметь большое пространство для полного разматывания.
2. Конец электрического кабеля соединяется со струной, место соединения обматывают изолентой для свободного движения без зацепов проволоки внутри трубы.
3. Необходимо участие минимум двух человек для производства этой работы. Один человек держит гофрированную трубу с одного конца, второй аккуратно и без рывков вытягивает струну с электрокабелем.
4. После того, как кабель появился с обратной стороны гофры – его фиксируют (например, изолентой) с обеих сторон, чтобы он снова не заскочил в гофру.

Крепление гофрированных труб

При монтаже гофрированной трубы с электрическим кабелем используют разнообразные способы закрепления. Самые распространённые из них:

• монтаж с помощью пластиковых клипс: применяется при монтаже на любые виды конструкций;
• монтаж с помощью дюбель-хомутов или дюбель-шпилек: применяется при монтаже гофры на бетонные и деревянные конструкции;
• монтаж с помощью пластиковых стяжек к металлическому тросу или каркасу: применяется при прокладке гофры на улице или при наличии металлического каркаса (например, в потолках из гипсокартона);
• монтаж в штробах с последующей заделкой: применяется в бетонных и кирпичных стенах, в штукатурке.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

• Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
• Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
• Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.

Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.

Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание. Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

№2. Материал исполнения гофротрубы

Для помещений разного типа и назначения, с разными условиями температуры и влажности выбирают гофротрубы из разных материалов. На данный момент самыми популярными решениями считаются:

• поливинилхлорид (ПВХ), который благодаря специальным добавкам обладает способностью к самозатуханию;
• полиэтилен низкого давления (ПНД) позволяет получить наиболее гибкие трубы;
• полиэтилен высокого давления (ПВД) используется для организации скрытой проводки в конструкциях, которые не подвержены возгоранию (кирпич, пеноблок, бетон и т.д.). Материал также может быть использован для создания внешнего слоя двухслойных гофротруб;
• полипропилен (ПП) используется в редких случаях и незаменим тогда, когда обустраивается проводка при строительстве по монолитной технологии;
• полиамид (ПА) обладает повышенной гидроизоляцией, так что будет кстати в помещениях с высоким уровнем влажности.

Самый популярный вариант – ПВХ, также часто используются трубы из ПНД и ПВД, их эксплуатационные характеристики отличаются незначительно. Все они устойчивы к воздействию влаги, коррозии, не гниют, выдерживают температуры от -25 до +950С.

Отметим, что ПВХ-трубы – лучший вариант в плане пожаробезопасности, но у такой гофры есть и минус – невысокая устойчивость к ультрафиолетовым лучам, поэтому трубы из ПВХ лучше использовать для организации скрытой электропроводки или размещать внутри зданий. Трубы из ПНД не так боятся ультрафиолета, поэтому могут использоваться и снаружи зданий. Они более устойчивы к холоду и теплу, но менее устойчивы к огню.

Если речь идет о прокладке электропроводки в горючем материале (яркий пример – дерево), то использовать лучше всего металлическую гофротрубу. Стоит она дороже всех пластиковых аналогов, поэтому в других случаях не применяется.
