Горелки с водяным охлаждением представлены серией: TIG TP 18. Длина кабеля горелки: 4 и 8 метров.

Соблюдение мер безопасности

В связи с тем, что работать придется с огнем, нужно быть предельно внимательным и осторожным. Чтобы избежать нежелательных проблем, нужно соблюдать следующие правила:

• устройство кровли должно производиться в нескользкой обуви и специальной одежде;
• нужно пользоваться системой страховки;
• перед включением устройства необходимо тщательно осмотреть его на предмет дефектов и неисправностей;
• при работе нужно регулярно проверять герметичность газопроводного шланга;
• запрещено уходить из рабочей зоны при работающем оборудовании;
• при тушении прибора вначале нужно перекрыть газ, а затем надавить на блокирующий рычаг.

Как правильно выбрать горелку для кровельных работ

Прежде всего, необходимо оценить все важные эксплуатационные характеристики устройства, к коим относятся:

• расход газа, кг/ч;
• выдаваемая мощность, кВт;
• максимально возможная ширина прогреваемого участка рубероида или иного кровельного материала, который применяется для устройства мягкой кровли;
• возможные пределы длины пламени (факела), мм;
• номинальный температурный разогрев поверхности, °С;
• расход топлива в кг/м кв. укладываемой поверхности;
• вес устройства.

При выборе горелки нужно учитывать ряд факторов

Конечно, каждый будет смотреть на наиболее важные для него характеристики, но в первую очередь стоит все же обратить внимание на удобство использования оборудования. Самый простой пример – если пытаться долгое время работать горелкой, вес которой составляет 1,5-2 кг, то достаточно быстро у вас устанет рука, и эффективность работы существенно снизится

По таким же рассуждениям можно определиться и с длиной факела – обычно ориентируются на значение 300-900 мм. При максимальной длине горелкой можно спокойно работать стоя.

Ряд характеристик стоит подбирать согласно теплоемкости укладываемой мягкой кровли. Например, для обычного рубероида требуется рабочая температура 160-180 градусов, тогда как для наплавляемых материалов этого будет недостаточно, ведь их рабочая температура составляет 300-350 градусов.

ГВ горелка в действии

Производительность горелки можно высчитать по очень простой формуле, в которой задействованы следующие величины: W – тепловая мощность оборудования; V – расход топлива; Q – теплотворная способность пропана, которая равна 18,88 кВт*ч/кг; n – количество насадок-раструбов (сопел), по которым пламя направляется на растапливаемый (разогреваемый) объект, он же – кровельный материал; η = 0,8…0,91 – это КПД самого процесса нагревания (этот параметр будет падать с увеличение количества активных насадок).

Компактность или производительность

Сама формула выглядит так: V = W/Qnη.

Таблица. Самые популярные на сегодня модели пропановых горелок, представленных на рынке.

ГГК1Эта модель больше всех других подходит для ремонта точек примыкания кровли. Максимальный нагрев битума при помощи этого инструмента – 300°С

Виды газовых горелок

Конечно, горелки существуют не только пропановые. Также имеется целая классификация по различным признакам. Давайте разберемся с этим немного подробнее.

1. Помимо газовых, встречаются еще и жидкостные горелки. Работают они на солярке. Применяются намного реже пропановых, так как их эффективность можно заметить лишь в диапазоне температур окружающего воздуха от +10 до +15 градусов по Цельсию.
2. Если продолжать классифицировать по видам топлива, то в список можно внести модели, работающие на горючих смесях. В этом случае в рабочую зону помимо газа (пропана или ацетилена) подается кислород или воздух.
3. Делят горелки также и по количеству рабочих сопел — существуют модели, в которых сопел может быть 4 штуки. Это позволяет расширить технические возможности устройства – прогревать одновременно большую площадь материала, что позволяет существенно ускоряться при работе. Однако при этом стоит помнить, что растет и расход топлива. То есть применение таких моделей будет оправдано на больших площадях.
4. Классифицировать инструмент можно также по отсутствию или наличию редуктора – устройства, позволяющего менять интенсивность подачи топлива в рабочую зону, а значит, регулировать мощность пламени. Безредукторные горелки имеют самое простое строение и стоят дешевле.
5. Существуют модели с разным вариантом поджига. Современные устройства имеют функцию пьезоподжига, что намного удобнее и безопаснее, чем пользоваться для этих целей зажигалкой или спичкой.
6. Различают горелки также по форме и длине газоподающей трубки. Бывают они прямыми, гнутыми, укороченными и стандартной длины. Этот параметр подбирается под определенные задачи, позволяя с удобством работать в тех или иных ситуациях.

Правила безопасности при работе с горелками

Правила безопасности при работе с газовыми горелками для кровли

Укладка рубероида своими руками с помощью кровельной горелки

Такое оборудование, как горелка кровельная пропановая, должно эксплуатироваться с соблюдением ряда правил безопасности.

• Проводить кровельные работы на крыше можно только в спецодежде и обуви с нескользящей подошвой. Кроме того, необходимо использовать дополнительные приспособления – пояс, ходовые мостики и пр.
• Перед началом работ следует путем внешнего осмотра убедиться, что кровельные горелки, а также баллоны с газом и соединительные шланги находятся в исправном состоянии.
• При использовании горелки на месте работы должен находиться единственный баллон с газом. Во время работы нужно следить, чтобы соединения шлангов с баллоном и редуктором были герметичными.
• Производя поджигание горелки, нельзя становиться перед соплом.
• При работе пламя горелки необходимо направлять так, чтобы оно не могло задеть людей, газовый баллон и соединительные шланги.
• При работе с наплавляемыми материалами нельзя допускать их перегрева и воспламенения.
• При нагревании материала следует добиваться расплавления только нижней части полотна, не допуская размягчения всей толщи материала.
• Запрещается производить поджигание горелки от случайно загоревшихся предметов, следует использовать спички или зажигалку.
• При зажигании горелки, работающей на пропане, следует приоткрыть вентиль на половину оборота и, после нескольких секунд продувки, осуществить поджигание смеси. После этого можно начинать регулировать высоту пламени.
• Если в руках находится зажженная горелка для кровли, рабочий не должен выходить за пределы рабочего места и осуществлять подъем по лесам.
• Тушение горелки производится в два этапа. Сначала перекрывается подача газа, потом опускается блокировочный рычаг.
• При перерыве в работе горелка должна быть потушена, а если перерыв длительный, то следует перекрыть подачу газа на баллоне.
• Если у горелки засорены входные каналы мундштуков, работу производить запрещается, так как велик риск возникновения обратных ударов и хлопков.
• При возникновении обратного удара или перегреве горелки, работа должна быть немедленно остановлена, газ на баллоне перекрыт, а сама горелка охлаждена в емкости с водой.

Устройство и конструкция

Основу инструмента составляет рукоятка, газоподающая трубка и металлическая головка в виде стакана. Рабочий газ поступает через шланг, подключаемый непосредственно к разъему в рукоятке. После нажатия на ручку рукояти будет открыт клапан, а газовая смесь поступит в стакан по трубке. Регулировать подачу топлива позволяет редуктор для кровельной горелки, на котором располагается специальный вентиль. Как правило, стаканы имеют цилиндрическую форму. Это дает возможность гибче использовать режимы нагрева. В частности, современные горелки позволяют обеспечивать интенсивный нагрев, сушку и расплав материалов при разной температуре

При выборе модели по конструкционному устройству важно учитывать, каким образом инструмент будет снабжаться кислородом. Это может быть и подкачивание из атмосферы, и забор воздуха из специального баллона

Выбор той или иной концепции определяется условиями эксплуатации прибора.

Устройство и принципы работы газовой горелки

Газовая горелка является устройством, которое позволяет, контролировано сжигать газообразное топливо, смешивая его с воздухом, и при этом формирует огненный факел.

Горелка работает по принципу подачи под давлением газового топлива в смеситель, где смешивается с кислородом. После чего образованная смесь поджигается на выходе диффузора, образовывая огненный факел.

Конструкция газовой горелки состоит из следующих деталей:

• Металлический стакан с круглыми отверстиями по бокам.
• Форсунка для распыления газа.
• Пластиковый или деревянный держатель.
• Резиновый шланг для подвода газа к корпусу горелки.
• Вентиль регулировки подаваемого газа и длины пламени.

В зависимости от модели горелки имеют следующие отличия:

• Подача топлива инжекторная и безынжекторная.
• Мощность и расход газа.
• Количество подаваемого пламени. Есть однопламенные и многопламенные.
• Способ применения устройства ручной и механизированный.

Длина горелки в зависимости от её конструкции составляет от 0,8 до 1 метра вес около 1,5 килограмма. Также в зависимости от модели газовые горелки могут быть оснащены различными режимами экономии топлива.

Модели газовых горелок для кровли

Для работ по укладке кровли используют определённый тип устройства следующих моделей:

• ГГ-2 пропановая горелка для подготовки и проведения гидроизоляционных работ. Хорошо подходит для кровельных работ небольшого масштаба. Рекомендовано использовать начинающим мастерам. Преимущественно низкая стоимость.
• ГГ-2У аналог предыдущей модели отличается укороченной газовой магистралью. Предпочтительно используется в труднодоступных местах при кровле.
• ГГ-2С является профессиональной горелкой, и также работает на пропане. Имеет два вентиля для точной регулировки режима работы и возможность эксплуатации в сильно ветреную погоду.
• ГГС1-1,7 имеет небольшой вес, и размер является универсальной. Применяется для сушки и наплавления материалов на кровлю. Позволяет прогревать поверхность до 400 градусов.
• ГГК-1 воздушно-пропановая горелка оснащена тяжёлым стакан и рычагом подачи газа. Применяется для удаления краски методом обжигания на деревянных поверхностях и гидроизоляции кровли.
• ГГС1-1,0 имеет лёгкий вес и небольшие размеры. что позволяет применять её для гидроизоляции кровель с большим скатом.
• ГГС1-0,5 в основном применяется для незначительных ремонтов кровли и есть экономичной в плане потребления газа.
• ГГС4-1,0 имеет четыре стакана подачи пламени. Является экономичной и позволяет одному человеку обрабатывать значительный участок кровли за короткий промежуток времени.
• ГВ-3 применяется предпочтительно для прогрева металлов их сварки или пайки.
• ГВ-111Р применяется для наплавления на кровлю битумных рулонных материалов. Также используют для обжига старой краски на различных поверхностях.
• ГВ-550, ГВ-900 удобные и лёгкие в эксплуатации, отличаются длиной факела.
• ГВ-500 использую для наплавления битумных материалов. Позволяет прогреть нагреваемую поверхность до 300 градусов.
• ГВ-850 имеет инжекторный тип подачи топлива. Горелка оснащена вентилем для точной настройки подачи газа и рычагом регулировки длины факела.

Покупая газовую горелку, следует обратить внимание на такие показатели, как:

• Расход топлива.
• Длина огненного факела.
• Тепловая мощность.
• Длина и вес горелки.

Ценообразование газовых горелок зависит от марки производителя, и материалов из которых они изготовлены.

Применение горелок для кровли

Для ремонта и устройства кровли битумными материалами предпочтительно используют газовую горелку. При качественной горелке за 8 часов рабочего времени можно уложить около 600 квадратных метров наплавляемого материала.

Совершение работ по устройству и ремонту кровли любых типов с применением газовой горелки должно проводиться по всем правилам пожарной безопасности.

Для работ по укладке различных площадей кровли с применением газовой горелки есть определённые ограничения такие как:

• Позволяется зараз укладывать не более 500 метров квадратных.
• При укладе свыше 500 метров квадратных требуется наличие пожарных шлангов с водой.
• Доступ к пожарным кранам должен быть с четырёх сторон покрываемой кровли.
• Подача воды через пожарный шланг должна доставать в любую точку укладываемой поверхности.

Кроме кровельных работ, газовые горелки применяются в бытовых и производственных целях.

Можно ли сделать газовую горелку самому

Теперь обсудим возможность самостоятельного изготовления пропановой горелки. Конечно же, это все реализуемо, однако ввиду требований по герметизации всех деталей, а также высокой точности их изготовления, сделать это на практике становится очень сложным. А если взять в расчет невысокую стоимость заводских приборов, то и смысл в этом пропадает

Самой важной частью работы при сборке является изготовление узла подачи и смешивания топлива, поэтому часто при такой работе используются запчасти от других приборов. Давайте попробуем описать процесс самостоятельной сборки

Схема строения пропановой горелки

На схеме выше показано примерное строение пропановой горелки – основные элементы конструкции мы уже с вами разбирали. При сборке не будем изготавливать все, и воспользуемся запасными частями от прочей техники, которая может быть у вас в наличии. Нам понадобятся:

• вентиль из стали – взять его можно от любого баллона, предназначенного для хранения сжиженного газа;
• заглушка – ее обычно используют при перевозке газовых баллонов;
• от паяльной лампы мы позаимствуем жиклер, сопло которого должно составлять 0,8 мм;
• нужна будет и металлическая труба – ее внутренний диаметр должен составлять 10 мм, а толщина стеной быть не меньше 2 мм;
• деревянная ручка – эту деталь можно изготовить и самому.

Второй по значимости – это стаканПропановая горелка своими руками

Теперь давайте разберем наши шаги в работе:

• стальную трубу, которую мы будем использовать в качестве подводящей трубки, закрепляем в ручке. Сделать это можно при помощи клея;
• изготавливаем корпус и рассекатель из латунного прутка диаметром 20 мм. В корпусе нужно высверлить два радиальных отверстия диаметром в 5 мм, 4 отверстия делаются в стержне рассекателя (диаметр – 1 мм);
• осуществляется сборка – рассекатель запрессовывается в корпус с большим натягом. Внутрь корпуса устанавливается с зазором фланец так, чтобы внутренний диаметр корпуса был больше на 0,6 мм. Полученная таким образом щель будет тормозить газовый поток, подводимый к отверстиям запальника;
• из стального прутика необходимо выточить форсунку;

Компактная газовая горелка своими руками

• на задний конец трубки надевается подводящий шланг и фиксируется металлическим хомутом;
• на редукторе выставляется рабочее давление, и подается газ;
• ждем, пока из шланга не выйдет весь воздух, после чего поджигаем газ, внеся его в пламя газовой комфорки;
• после этого нужно отшлифовать торец. Пламя на горелке должно быть длиной 5 см;
• корпус с рассекателем надевается на наружную резьбу форсунки. Горелка должна выдавать ровное пламя без копоти – чтобы добиться такого эффекта, нужно медленно проворачивать корпус по резьбе на форсунке;
• свободное резьбовое соединение уплотняется ФУМ лентой.

Вне зависимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности

На этом все. Надеемся, материал был для вас понятным и полезным.

Конструкция газовой горелки

Теперь рассмотрим, как устроена пропановая горелка — какие узлы имеются и для чего они предназначены. В качестве примера рассмотрим комбинированную газовоздушную горелку, подсасывающую воздух из окружающего пространства.

Газовоздушная горелка

1. Камера предварительного разогрева топлива – емкость, внутри которой установлен электрический нагревательный элемент с возможностью регулировки силы подаваемого на него тока. Данный узел может устанавливаться опционно, например, когда требуется выполнять работы при отрицательных температурах воздуха.
2. Корпус горелки – эта часть устройства изготавливается из жаропрочной стали, в ней происходит смешивание топливной струи с воздухом.
3. Форсунка – элемент соединяется с корпусом через накидную гайку, имеющую герметичное уплотнение.
4. Управляющий клапан – узел, выполняющий контроль над значением давления пропана на любой момент времени. Стоит заметить, что при длительных перерывах подача газа будет отключена автоматически.
5. Удлинительная трубка – в нее поступает горючая смесь от разделителя потока. Последняя деталь установлена сразу за форсункой.
6. Мундштук – форма этого элемента определяет ширину горючей смеси на выходе из сопла. Также он предназначен для защиты пламени от ветра.
7. Управляющий вентиль – регулирует подачу горючей смеси, а соответственно и длину вырывающегося из сопла пламени.
8. Ручка, изготовленная из жаропрочного пластика – позволяет с удобством и безопасностью управлять инструментом.

Горелка кровельная с соплом

Какими бывают газовые горелки для кровли

Помимо перечисленного, в комплект поставки могут входить и дополнительные детали. Например, набор уплотнительных паронитовых прокладок, сменный инжектор, соединительный хомут на баллон.

Типовая схема подключения газовоздушной горелки для выполнения бытовых и хозяйственных работ

Для использования газовоздушных горелок требуется также одноступенчатый редуктор на баллон, который обеспечит нормальное давление подаваемого топлива. Также не обойтись без резинового шланга комбинированного типа. Класс изделия – первый, по еще более старому ГОСТ 9356-75. Шланг должен иметь нитяную оплетку и быть диаметром 9 мм.

Как пользоваться горелкой

Пользование кровельной горелкой осуществляется в следующей последовательности.

Как пользоваться газовой горелкой для кровельных работ

1. Перед тем как осуществить запуск, обязательно необходимо проверить герметичность уплотнительных прокладок. Для этой цели необходимо через горелку пропустить воздух.
2. Если обнаруживается утечка, то уплотнительные кольца нужно заменить на новые, промазав их герметиком. После этой процедуры горелкой можно будет воспользоваться не ранее чем через сутки.
3. При запуске первым делом открывается вентиль на подачу воздуха, потом – газа. Далее при помощи имеющейся системы поджига (пьезоэлемент, зажигалка, спичка) воспламеняется горючая смесь на выходе из сопла.
4. Перемещается рассекатель, чтобы отрегулировать достаточную длину факела, мундштуком регулируется его ширина.

Горелка на баллон с пропаном

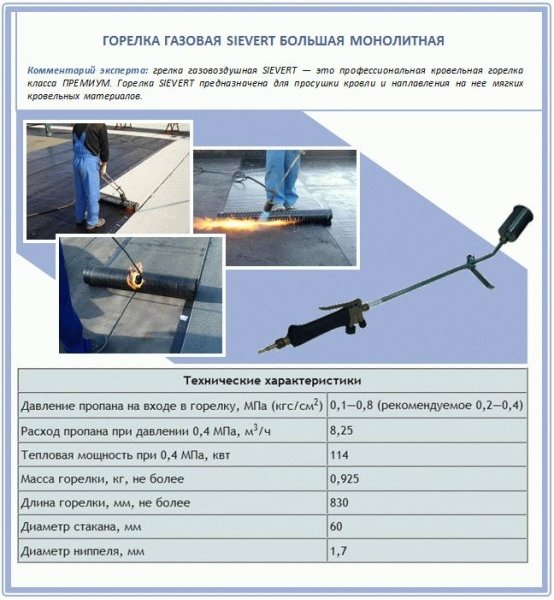

SIEVERT (большая монолитная)

SIEVERT (малая разборная)

Отключение горелки выполняется строго в обратной последовательности.

Выводы и полезное видео по теме

Объяснение принципов работы, устройства и правил применения ГВ горелки на примере одной из моделей:

ГВ горелки – эффективное, мобильное, простое в использовании оборудование, предназначенное для широкого круга работ в различных сферах, предусматривающих применение огня или горячего воздуха.

Выбирая подобное оборудование, учитывайте все критерии и параметры, которые влияют на качество, удобство и безопасность выполнения целевых задач.

Хотите рассказать о том, как выбирали газовоздушную горелку или как использовали ее в деле? Поделитесь ориентирами выбора инструмента и технологическими тонкостями его использования. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы по теме статьи, публикуйте фото.
