Особенности выбора кабеля для теплого пола

Тёплый пол – кабель или мат

Выбор в первую очередь зависит от того, будет ли выполняться установка своими руками или планируется пригласить специалистов. Легче монтировать нагревательные маты. Для укладки кабельных полов потребуется проведение работ по изготовлению стяжки, подключения к системе электроснабжения и т.д.

Потребуется учитывать, что теплоотдача матов несколько ниже, чем у кабеля, соответственно потребуется больший расход электроэнергии.

Если планируется приглашать профессиональных монтажников, рекомендуется применять саморегулируемый экранированный нагревательный кабель для обогрева полов. Высокая себестоимость окупится за счет длительного срока эксплуатации и отсутствия вредного воздействия электромагнитного поля на человека.

Строение греющего элемента

Резистивный греющий кабель может состоять из одного или двух проводов. Двухжильные греющие провода более просты в укладке. Один провод является нагревающим, а другой служит для питания. Но существуют варианты, когда оба кабеля являются нагревательными элементами. Кабель покрыт металлической оплеткой и слоем защиты от электромагнитного излучения.

Следует учитывать, что двухжильные модели теплого пола несколько дороже, чем одножильные. Резистивный провод — это идеальный греющий кабель для пола в стяжку. Слой раствора долго хранит тепло, отдавая его по мере остывания помещения.

Саморегулирующийся кабель — отличие этого нагревательного элемента в способности регулировать отдачу тепла при изменении окружающей температуры. Причем при разных температурных значениях на отдельных участках пола соответствующий сегмент будет выделять только необходимое количество тепла для достижения нужного результата именно этого участка пола.

Саморегулирующиеся системы дороже резистивных. К тому же они требуют особой пускорегулирующей аппаратуры, которая тоже стоит недешево. Такие полы чаще используют как вспомогательное отопление, так как они не способны работать форсировано.

Кабель для теплого пола продается метражом (в катушках) или смонтированным змейкой на армирующей сетке (рулоны, маты). Для сложных конфигураций обогревающей дорожки сетку можно разрезать (без повреждения греющих/ питающих проводов) и трансформировать нужные фигуры плоскости пола.

В систему «теплый пол» входят: кабель (маты), терморегулятор (ручной или программируемый), термодатчики. Датчики температуры могут быть внутренними (расположенными между витками кабеля) и наружными — они находятся в терморегуляторе и контролируют температуру воздуха в помещении.

Преимущество полов с подогревом

1. Не занимает дополнительное пространство, что позволяет реализовать дизайнерские идеи.
2. Гарантия отсутствия сквозняков в доме. Тепло равномерно поднимается на 2-2,5 метров, что идеально для прогрева квартиры.
3. Электрические модели оснащены регулятором тепла, что позволяет контролировать температурный режим согласно температуре на улице.
4. Воздух не пересушивается, сохраняется оптимальная влажность помещения.
5. В сравнении с традиционными нагревателями быстрее прогревает помещение.
6. Нагревательные системы скрыты от посторонних глаз, что не портит внешний стиль помещения.

Тонкости, о которых нужно знать

Типовая схема, по которой производят расчет мощности, дает объективный результат только в том случае, если помещение теплоизолировано должным образом. Под теплоизоляцией понимают не только укладку рулонных материалов под теплые полы, но и установку двойных стеклопакетов на окнах.

Поэтому перед установкой системы необходимо теплоизолировать помещение. Это предотвратит нежелательные теплопотери. Особенно тщательно следует выполнять теплоизоляцию помещений, которые располагаются на грунте или имеют под собой подвал.

Выбирать теплоизоляцию нужно исходя из выбранной инженерной системы. Под инфракрасные полы можно устанавливать исключительно фольгированную теплоизоляцию. В противном случае часть тепла будет уходить на обогрев чернового основания или соседского потолка.

Еще один очень важный момент, на который стоит обратить внимание – шаг укладки нагревательного элемента. Если перед вами инфракрасные полы или нагревательные маты, то этот пункт можно пропустить. Они представляют собой рулонный материал, основой которого является специальная сетка или пленка

На этой основе закреплен нагревательный элемент

Они представляют собой рулонный материал, основой которого является специальная сетка или пленка. На этой основе закреплен нагревательный элемент.

Если же вы остановили свой выбор на более дешевых кабельных системах, то кабель придется укладывать вручную. При этом шаг укладки придется определить самостоятельно. Можно не заморачиваться и сделать все на глаз. Но в таком случае система может работать неэффективно. А переделать все будет достаточно тяжело и затратно.

Рассмотрим, как определить шаг укладки греющего кабеля на вышеописанном примере. Мощность электрического теплого пола должна составлять 2700 Вт. Длина кабеля в таком случае должна быть порядка 130 метров. Чтобы вычислить шаг укладки необходимо полезную площадь помещения умножить на 100, и полученное число разделить на длину греющего кабеля. Получаем: 15*100/130=11.5 см. это и есть шаг укладки.

Чтобы упростить монтажные работы можно приобрести специальную сетку, на которую предварительно можно закрепить греющий кабель. Если кабель в процессе монтажа не фиксировать, то он будет смещаться. В результате шаг укладки между витками будет изменяться. Как результат, неравномерный подогрев основания.

Расчет мощности для инженерной системы сделать достаточно просто

Важно правильно выполнить теплоизоляцию помещения, выбрать утеплитель для основания, который совместим с инженерной системой и грамотно подойти к вопросу расстановки тяжеловесной мебели, под которую греющий кабель располагать нельзя

https://youtube.com/watch?v=J8GJC6lEL-c

Резистивные греющие кабели

Резистивные нагревательные кабели бывают одножильными и двухжильными. К сети они подсоединяются через специальные муфты. Принцип их работы вне зависимости от количества жил остается одинаковым: при прохождении тока выделяется тепловая энергия. Изменяется только способ подключения. В одножильных кабелях ток распространяется по одному проводнику. Чтобы цепь была замкнутой, оба конца бухты должны подключаться к электропитанию.

Как подключать одножильные и двухжильные нагревательные кабели

На практике укладку делают так: закрепляют переходную муфту в месте подсоединения (возле термостата не подключая), раскатывают и укладывают кабель так, чтобы и второй «холодный» конец (это кабель, который расположен после муфты) оказался в монтажной коробке. После подключения обеих муфт контур получается замкнутым и кабель готов к работе

Обратите внимание, что муфты остаются на полу и потом попадают в стяжку, а на стены заводятся только «холодные» провода

Подключение двухжильного резистивного кабеля проще: подключается только один конец, на втором находится заглушка. Для того чтобы цепь была замкнутой, в нем присутствует вторая токоведущая жила.

Строение нагревательных кабелей обоих типов схожее: одна или две жилы в изоляции, металлическая оплетка, которая защищает от повреждений и придает большую степень жесткости, сверху все закрыто слоем наружной изоляции. В некоторых марках могут присутствовать дренажные жилы, которые служат для снижения интенсивности электромагнитных полей.

Строение двухжильного греющего кабеля для теплого пола

При всем при том, оба варианта имеют существенный недостаток: они выделяют постоянное количество тепла. Если тепло по какой-то причине не отводится, кабель перегревается, что может привести к выходу его из строя. Потому при использовании резистивных проводов их не укладывают под мебель и следят за тем, чтобы в стяжке не образовывались пустоты. Воздух имеет низкую теплопроводность, и на участке, где есть пузырь, тепло отводится с недостаточной скоростью, что приводит к повышению температуры жил и выходу их из строя.

Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол, необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом видео вы узнаете о монтаже теплого пола:

Резистивный греющий кабель для пола может быть одножильный и двужильный. Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

• максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
• небольшое потребление электричества;
• экономичность при покупке.

https://youtube.com/watch?v=cZfbxYkEyn0

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

• ненагреваемый кабель сначала подключают к регулятору температуры;
• основную длину провода располагают под полом в виде «змейки»;
• второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

• провода легко укладывать, они не требуют возврата второго конца;
• есть возможность проложить теплоканал самой разной сложности;
• коммутация к терморегулятору происходит с одной стороны;
• напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Финишная заливка стяжки

Перед окончательной заливкой раствора нужно убедиться в работоспособности кабелей. Для этого берут тестер и измеряют сопротивление. Этот параметр должен совпадать с данными в паспорте. Допустимое отклонение максимум 10%.

Когда с греющими элементами все в порядке, можно приступать к заливке стяжки. Если не укладывалась теплоизоляция, а монтаж производился сразу на черновой пол, то высота раствора может составлять 3 сантиметра.

При наличии утеплителя бетонный слой должен быть минимум 6 сантиметров. Только при такой толщине стяжки удается обеспечить требуемую жесткость напольного покрытия. Делать меньшим высоту можно при условии укладки твердых отделочных материалов – паркетной доски, ламината и т.д.

После выравнивания бетонного слоя его оставляют минимум на 4 недели. Только затем начинают подключать кабели к термостату. На нем имеются зажимы, к которым сначала подсоединяют греющие проводники, а потом питающие провода. Электрический теплый пол готов и осталось смонтировать напольное покрытие.

Общее строение «теплого пола» с нагревательным кабелем

Чтобы принимать решение о выборе того или иного «теплого пола», надо, думается, понимать, что выбранная система собою представляет, и с чем простоит столкнуться в ходе выполнения монтажных работ.

Итак, подогрев пола с помощью электрического кабеля.

Примерная схема устройства «теплого пола с электрическим нагревательным кабелем.

1 — плита перекрытия.

2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».

3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.

4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.

5 — уложенный нагревательный кабель «теплого пола».

6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.

7 — цементно-песчаная стяжка, толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.

9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).

11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».

12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.

Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.

Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.

Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола

В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.

Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.

Укладка провода в стяжку под теплые полы своими руками

Монтаж греющего кабеля проводится в несколько этапов:

1. Заливается цементно-песчаная стяжка толщиной не менее 3 см. Чтобы проложить провод, который будет проходить к терморегулятору предстоит проштробить канал, диаметр которого в пределах 2 см.
2. Установка теплоотражающего слоя подложки.
3. Монтаж арматурной сетки, на которой и фиксируется кабель. Если не использовать сетку, то предстоит устанавливать ленту. Изделие не должно укладываться под мебель.
4. Укладывается провод.
5. Теплоотдатчик устанавливается в специальной гофрированной трубке и укладывается в штробе.
6. Заливается цементная стяжка, толщиной 4 см. Омическое сопротивление и сопротивление изоляции – показатели, которые стоит установить, чтобы определить работоспособность кабеля после проведения заливки. Укладка напольного покрытия проводится после полного высыхания раствора, что произойдет не раньше месяца.

При проведении монтажных работ важно следовать таким правилам укладки:

1. Не допускайте образования петель в кабеле. Отдельные участки не должны пересекаться.
2. По правила безопасности, расположение систем нагрева от металлических конструкций должно быть на расстоянии 5 см, от деревянных – 3 см, а вот других источников тепла -50 см.
3. Следуйте шагу укладки, ориентируясь на 6-10 внешних диаметров провода.
4. Горячая часть провода должна находиться в изоляционном материале.
5. При укладке внутри стяжки шаг кабеля составляет 20 см, при обустройстве пола прямого действия – 10 см.
6. Напрямую к сети элементы питания не подключаются, для этого используется регулятор.
7. Терморегулятор устанавливается на 50- 150 см от пола.
8. Запрещено применение скруток, соединения только через специальные клеммы.
9. Чтобы избежать скачков напряжения, необходимо использовать защитные автоматы.

Предварительно перед проведением работ по монтажу каждый может изучить представленные видеоролики на эту тему в сети.

Как правильно выбрать нагревательный кабель для теплого пола?

Для того чтобы сделать правильный выбор, необходимо учитывать такие условия:

• Стоимость изделия. Дешевый провод может быстро выйти из строя, так как не обладает необходимыми качественными параметрами. Поэтому лучше купить более дорогой кабель, который прослужит дольше.
• Стоимость монтажа. В случае с резистивным, мастеру придется дополнительно покупать регулятор температуры, чего не требует саморегулирующий провод. То есть представленный кабель лучше применять для небольших помещений, где регулятор не очень нужен. Провод резистивного типа лучше подойдет для больших комнат.
• Область применения. Если на пол в комнате будет укладываться коврик, то лучше применить саморегулирующий провод, так как он не допустит локального перегрева.

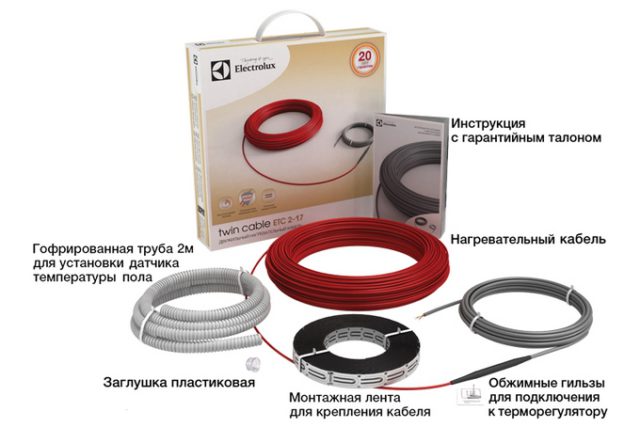

Комплектация теплого пола Electrolux Twin Cable

Функциональность теплого пола. Прежде чем выбрать нагревательный кабель для теплого пола, необходимо разобраться с тем, какие функции он будет выполнять. Например, если в помещении будет обустроен теплый пол прямого действия, то тут лучше применить резистивный двухжильный или одножильный кабель, или же тепловой мат. Укладываются такие изделия в тонком слое стяжки непосредственно перед монтажом напольного покрытия. Такой монтаж позволяет быстро прогреть поверхность пола до 27 градусов за короткое время. Если теплый пол будет выполнять функции аккумуляции тепла, то тут лучше укладывать саморегулирующий или двухжильный резистивный кабель. Дело в том, что система в этом случае должна будет прогреть достаточно большой по толщине слой бетона (5-15 см).

Как видно, выбор кабеля сопровождается большим количеством нюансов, которые нельзя не учитывать. В противном случае добиться адекватной работы теплого пола будет сложно.

Расчет нужной длинны кабеля

Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п. и заданной мощности 200Вт/м2 на 1м2 потребуется 5 м кабеля. Чем больше мощность, тем быстрее будет прогреваться холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см. тех паспорт изделия).

При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом изделия!

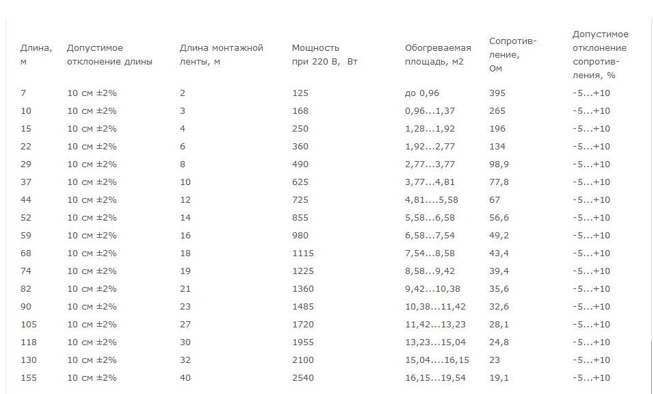

В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д. Обязательно требуйте его у продавца.

Вот несколько, для ознакомления:

Deviflex DTIP-10 — Двухжильный резистивный греющий кабель 10Вт/м. Теплолюкс ТЛОЭ — Одножильный резистивный кабель 14-21Вт/м. Теплолюкс ТЛБЭ — Двухжильный резистивный кабель 15-20Вт/м.

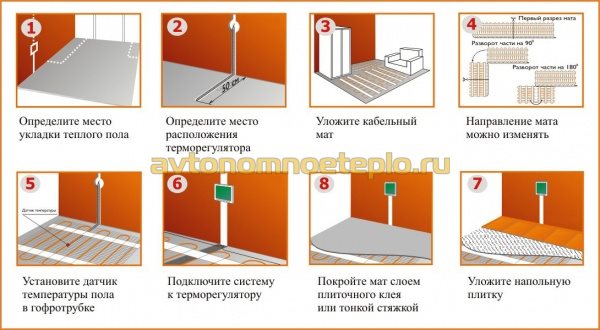

Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты отличаются лишь простотой монтажа, других отличий нет.

Расчет длины нагревательного кабеля

Производители выпускают большой ассортимент различных нагревательных кабелей, отличающихся длиной, мощностью, поперечным сечением и, конечно, качеством. Для покупки необходимого количества кабеля для конкретного помещения рекомендуется воспользоваться формулой:

где L – это длина кабеля, S – площадь пола, который необходимо утеплить, Pп – мощность одного погонного метра кабеля.

Для описанного примера с кухней, в случае применения нагревательного кабеля мощностью 20 Вт/м, а такой тип кабеля есть у многих производителей, нам понадобится 75 погонных метров: L=1500 Вт/20 Вт/м = 75 м.

Кабель длиной 75 метров теперь необходимо правильно уложить на всю требуемую поверхность, площадью в 6 кв. м. Для этого нужно рассчитать шаг укладки (h). Расчет производится по следующей формуле:

где Sу – площадь для укладки кабеля, L – длина кабеля. Итоговый результат: h = 6 м2*100/75 = 8 см.

То есть необходимо уложить нагревательный кабель таким образом, чтобы между его витками было расстояние в 8 сантиметров. Это вполне нормальная величина, хотя исходные данные о теплопотерях в примере были выдуманы.

В случае выбора теплого пола в качестве основного или вспомогательного источника обогрева, необходимо тщательно произвести расчет необходимой мощности, из нее длины кабеля и шага укладки. Это позволит избежать ненужных затрат, а также не допустить ситуации, когда мощности отопительной системы будет недостаточно, и появится необходимость все переделывать в самый неподходящий момент.

Расчет теплого электрического пола Devi от компании ООО Электроконтроль смотрите на видео:

https://youtube.com/watch?v=J8GJC6lEL-c

Выбирать лучше кабель или мат

Кабель состоит из одной или нескольких жил с изоляцией и наружной оболочкой. Установка такого провода осуществятся в стяжку, толщина которой составляет 3 – 5 см.

Кабель рекомендуется устанавливать под:

керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин.

Такой пол можно назвать практически универсальным.

Маты на рынке представлены двух типов – конвекционные и инфракрасные. Такой кабель более тонкий и закреплен на правильном расстоянии на сетчатом основании. Маты занимают меньше места, требуется меньшая толщина стяжки до 5-10 мм. Монтаж простой и не повышает запланированную высоту.

Простая установка часто определяет выбор в пользу мата. Пленка укладывается по длине на тонкий слой теплоизоляции, а сверху устанавливается напольное покрытие. В отличие от первого варианта, не придется делать стяжку и заливать пол цементом. Такой подход позволяет использовать маты и на вертикальной поверхности. Оценив преимущества представленных материалов, многие отдают предпочтение последнему. Такая экономичность и простота монтажа подкупает многих пользователей, поэтому популярность пола мате растет с каждым днем. Стоит один раз просмотреть видео, чтобы изучить технологию монтажа.

Теплый пол – залог комфорта для жителей дома. Он может быть вспомогательным элементом отопительной системы или же заменить ее. Главное преимущество – простота монтажа и значительная экономия ресурсов. Вот только, чтобы система правильно функционировала предстоит подобрать правильный кабель. Критерии выбора самые разнообразные – начиная от сечения, заканчивая предположительной нагрузкой. Обязательно определитесь с функционалом, который предстоит возложить на теплый пол. Тогда процесс выбора кабеля удастся значительно облегчить.

Теплый пол можно сделать своими усилиями, используя простые панели, которые устанавливаются даже без заливки цементом. Стоит провести процедуры монтажа, чтобы оценить преимущества теплого пола в действии.

Подготовка основания

Работы по монтажу тёплого пола относятся к «чистым», поэтому перед укладкой, следует очистить и оштукатурить стены, заделать трещины. Но после таких работ, поверхность покрыта грязью, и даже затвердевшими бугорками бетонного раствора.

По технологии прокладки тёплых полов и их устройства, основание для инфракрасных систем должно быть ровным и чистым, поэтому всю эту грязь следует убрать. Отвердевшие куски бетона можно удалить шпателем или специальным составом. После этого, поверхность надо смочить и веником смести весь мусор.

Если имеются глубокие трещины, то они заделываются цементным раствором. При больших перепадах в поверхности пола, чтобы получить ровное основание, можно залить тонкий слой стяжки.

 Укладка теплоизоляции

Функция теплоизоляционного изделия — минимизация потерь тепла.

Укладывается теплоотражающая подложка толщиной 3 — 4 мм. Лучше брать изделие с фольгированной поверхностью, которая должна обращаться в потолок. Полотна скрепляются с помощью скотча и крепятся к основе.

Как теплоизоляцию, можно применять листы пенопласта в совокупности с фольгой.

Установка терморегулятора

Перед монтажом греющей плёнки, требуется установить терморегулятор. Он монтируется на стене, на расстоянии от пола не меньше 30 см.

 Предварительно, до момента очистки основания, для термостата в стене проделывается углубление, а для проводов от него к полу штробы.

Укладка нагревательных элементов

ИК-плёнка укладывается согласно плану (под мебелью она не стелется), на расстоянии 5 см от стен.  Кладутся полотно медными полосами вниз. Нельзя допустить чтобы одно полотно находило на другое. Фиксация осуществляется на строительный скотч.

При необходимости плёнку можно разрезать по имеющимся там линиям.

Подключение

Процесс подключения инфракрасной плёнки состоит из нескольких этапов:

1. Подключается термодатчик – он помещается в гофрированную трубу, которая располагается в проделанном углублении в теплоизоляционном материале (его средняя ширина до 1 см). Проводка от датчика, также размещённая в гофре, протягивается по проделанным штробам в стене к термостату и подсоединяется к нему. Датчик укладывается на расстояние 50 — 70 см от стены с установленным терморегулятором, и крепится на скотч. Нельзя чтобы прибор возвышался над теплоизоляционным материалом.

Подключается плёнка — для этого используются клеммы, которые есть в комплекте пола. На краю плёнки снимается изоляция с провода. Он сворачивается и просовывается в клемму, зажим фиксируется плоскогубцами. Затем место соединения изолируется битумным скотчем. Чтобы клеммы не возвышались в конструкции, для них так же проделываются углубления в теплоизоляции.

Сама клемма устанавливается одной стороной на медную полосу, вторая должна располагаться с внутренней стороны плёнки. Контакт зажима с изделием, так же изолируется.

Подключается терморегулятор — то есть, подсоединяется к источнику электрического питания.

После этого, систему необходимо проверить на работоспособность. Если все полосы греют нормально, нигде нет замыкания, то можно переходить к укладке напольного покрытия. Но перед этим, устройство покрывается полиэтиленовой защитной плёнкой, которая обережёт его от случайного поступления воды.
