Ленточный гриндер: простое устройство для шлифовки и заточки
Содержание:
- Введение
- Что такое гриндер: конструктивные особенности агрегата
- Гриндер своими руками: чертежи с размерами + инструкция по сборке
- Шлифмашинка-гриндер из болгарки
- Гриндер: что это такое и для каких целей используется
- Гриндер своими руками. Чертежи с размерами
- Изготовление ведущего ролика для ленты
- Выбор ленты
- Гриндер «от Чапая» − краткий обзор
- Сборка готовой конструкции
Введение
Есть много модификаций шлифовальных приспособлений, но приведенная в данной статье конструкция, является на наш взгляд весьма интересной и довольно удачной, так как она компактна и удобна в использовании. По конструкции такой инструмент представляет собой приспособление по форме напоминающей рогатку, которое крепится на болгарку. На «усы» установлены ролики, которые формируют трек ленты шлифмашины.
В этой статье, будет описана пошаговая инструкция создания гриндера из болгарки с подробными фото, чертежами и видео всех необходимых операций. В итоге должна получиться следующая конструкция.
Подготовка к работе
Прежде чем приступить к изготовлению, нужно приготовить инструмент, который нам понадобится для работы, это:
- Распиловочный станок (циркулярная пила или станок из электролобзика для распиловки;
- Электролобзик с пилками;
- Шлифовальный станок или гриндер;
- Фрезерный станок;
- Сверлильный станок.
- Различный ручной инструмент – отвертки, карандаши, пассатижи и пр.
- Пылесос.
Кроме того, нужно спланировать и подготовить необходимый материал, крепеж и необходимые элементы:
- Фанера 20-35 мм;
- Лак;
- Болты и гайки;
- Закрытые подшипники;
- Лента для шлифмашины.
В статье «Станок из электролобзика для выпиливания» была приведена таблица со справочной информацией по толщинам и слойности фанеры. Ниже приведем еще одну справочку – сорта шпона наружных слоев фанеры:
Сорт шпона наружных слоев фанеры | Максимальное количество допускаемых пороков древесины и дефектов обработки |
Е | Без видимых пороков и дефектов обработки |
I | 3 |
II | 6 |
III | 9 |
IV | Без ограничения количества пороков и дефектов обработки. |
Основные конструктивные элементы
Наша шлифовальная машинка состоит из следующих элементов:
- Сама болгарка;
- Основание;
- Подвижный кронштейн;
- Ведущий ролик (на вале редуктора УШМ);
- Два ведомых ролика – один на основании, другой на подвижном кронштейне.
Подготовка болгарки
В нашем случае мы взяли болгарку не новую, а значит, следует произвести очистку. Нужно удалить всю лишнюю смазку, и устранить видимые дефекты и мусор при помощи щетки. Данный этап не несет в себе функциональной нагрузки, но благодаря очистке, во время работы ничего не будет мешать, и выполнять определенные этапы работы будет удобней, и намного приятней.
Что такое гриндер: конструктивные особенности агрегата
Такой станок имеет простое устройство. Конфигурация может отличаться в зависимости от модели, однако основные элементы конструкции остаются неизменными. Простота таких агрегатов является главной причиной того, что их нередко выполняют самостоятельно из подручных средств. В домашних условиях такой агрегат можно сделать на базе обычного электродвигателя от старой стиральной машинки. В состав стандартного гриндера входят такие конструктивные элементы (помимо двигателя):
- рама;
- ведущий ролик;
- механизм для натяжения абразивной ленты;
- прижимная площадка;
- обратный упор.
Стандартный гриндер состоит из устройства для натяжения ленты, роликов, рамы, упора и прижимной площадки
Последняя деталь является очень важной, так как она исключает возможность разрыва ленты, который может произойти под воздействием чрезмерного давления во время обработки заготовки. Фото гриндеров позволяют визуально оценить их простоту и достоинства, а также быстрее разобраться в конструкции таких агрегатов
Наиболее простые варианты подобного оборудования включают в свою структуру всего один ведущий ролик. Профессиональные модели, которые можно встретить на небольших производствах, могут иметь 2 или 3 катка. В этом случае прослеживается определенная закономерность: чем больше катков имеет устройство, тем длиннее его абразивная лента.
Длина ленты – важный критерий, так как от нее зависит длительность эксплуатации данного расходника. Короткие ленты необходимо часто менять, что не очень удобно. В свою очередь, применение более длинного расходника позволяет не только снизить частоту трения, влияющую на срок годности, но и уменьшить перегрев. В любом случае этот показатель подбирается в зависимости от эксплуатационного назначения прибора. При редком использовании устройства для заточки ножей, топоров и ножниц необходимость в наличии длинной ленты отсутствует.
Такое оборудование является незаменимым для ножеделов. Ленточные гриндеры могут справляться с большим объемом работы. Во время эксплуатации заводского агрегата обрабатываемая деталь упирается в столик, зафиксированный на раме, что позволяет проводить более точную шлифовку. Стоит также отметить, что промышленные варианты оснащаются специальным стеклом, которое выполняет защитные функции, предохраняя лицо мастера от попадания искр.
Часто ленточные гриндеры делают собственноручно из-за простоты их конструкции
Отдельно следует сказать о том, что в продаже можно встретить универсальное оборудование, сочетающее в себе характеристики не только гриндера, но и других точильных агрегатов. Точило с гриндером не предусматривает возможности отключения отдельного механизма. Его основной минус – высокая стоимость.

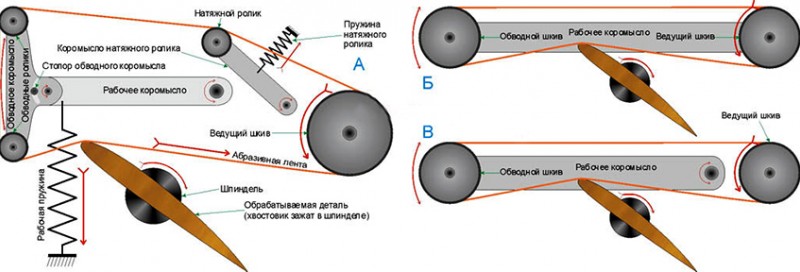

Принцип работы гриндера: как производится шлифовка
Принцип действия подобных агрегатов довольно прост. В нем может разобраться любой человек, не обладающий специальными знаниями и умениями. В основе работы данного устройства лежит электронный двигатель. При его включении активизируются ролики
Важно запомнить, что ведущий ролик может быть только один. Остальные являются ведомыми
Образовавшаяся тяга передается на абразивную ленту, что приводит последнюю в движение. В конструкции подобного оборудования предусмотрена возможность регуляции и контроля ведомых катков. Это значительно упрощает работу за станком. Ленточный гриндер в процессе использования производит много пыли. Особенно это заметно при обработке заготовок, выполненных из древесины. Эта проблема решается просто: достаточно воспользоваться ручным пылесосом или же любым оборудованием для обдувки.
Принцип работы ленточного гриндера для шлифовки и заточки
Пользователи отмечают удобство применения такого настольного станка. Отзывы о нем преимущественно положительные. В случае эксплуатации самодельного прибора рекомендуется придерживаться всех необходимых правил безопасности. Оператор должен помнить, что отсутствие экрана на агрегате, изготовленном в домашних условиях, может привести к попаданию пыли или искр в глаза. Поэтому при использовании сделанного своими руками шлиф-станка следует заранее подготовить защитные очки.
С течением времени абразивная лента, как уже говорилось выше, изнашивается и растягивается. Существует несколько механизмов натяжения, которые нивелируют данную проблему. В основе такой системы может лежать пружина или специальный фиксаторный элемент.
Гриндер своими руками: чертежи с размерами + инструкция по сборке
При разработке особое внимание уделяется конфигурации роликов, способу фиксации изделия и оптимальной мощности силового агрегата. Об этом подробнее

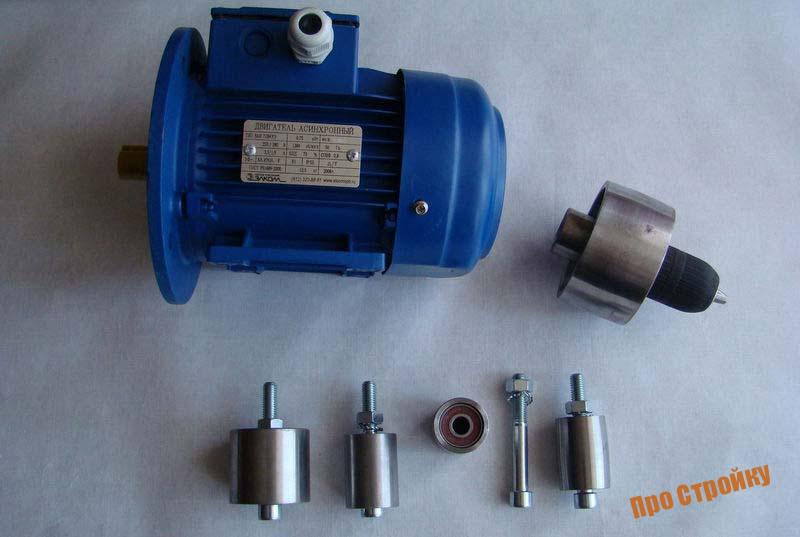

Изготовление роликов
Особое внимание требует изготовление главного, ведущего ролика, выполняющего роль шкива! Он должен быть в достаточной мере массивным. Это позволит во время пускового момента избежать ненужного рывка, за счёт присутствующей инерции состояния покоя
Скорость набирается постепенно до нужных значений. Если учесть применение в конструкции привода стандартного силового агрегата, со скольжением, не превышающей 9%, при номинальных 1500 об/мин, скорость составит не более 1400 об/мин максимум.
Для решения возникшего затруднения есть два варианта:
- Изготовить полый стальной ролик для уменьшения массы по принципу: больше диаметр — глубже полость. Точные размеры можно рассчитать с помощью справочника, хотя особая точность необязательна.
- Второй вариант: изготовление ролика из дюралюминия марки Д16 и выше.
На шкиве желательно выточить торцевую канаву, чьи размеры будут идентичны размерам предполагаемой к применению ленты. Это поможет предотвратить неконтролируемый сход ленты при неправильном расположении роликов в плоскости вращения.
То же рекомендуется проделать и с остальными направляющими роликами, включая натяжной. Применение дюраля для их изготовления позволит исключить операцию по вытачиванию полостей для регулировки веса.
Немалое значение имеет степень шероховатости поверхности роликов. Рекомендуемые предельные величины: Ra1,25-Ra2,5. Повышенная шероховатость приведёт к преждевременному износу основания ленты, а шероховатость ниже обозначенного предела будет способствовать ненужному проскальзыванию в процессе долговременной эксплуатации.
Установка роликов должна производиться с применением подшипниковых узлов закрытого типа на базе самоцентрирующихся подшипников с неподвижным внешним кольцом. Попадание абразивных или других частиц на вал ролика при такой установке исключено. При подборе подшипников надо учесть соответствие их несущих параметров с максимальным количеством оборотов силового агрегата.
Крепление роликов можно осуществить с помощью обычных шплинтов либо с применением буртика на одном конце оси, как предписано стандартом. Ведущий ролик должен иметь паз для общей с валом двигателя шпонки.
Двигатель и поворотный стол
Если вы собираетесь собрать ленточный гриндер своими руками, то особое внимание стоит уделить выбору привода! Чаще всего используют движок на 0,75 кВт (хотя не возбраняется и до 1,5 кВт) с числом оборотов от 1500 до 3000
Процесс шлифовки характеризуется немалыми загрязнениями в виде микроскопических частиц пыли, поэтому двигатель должен быть закрытого типа с собственным вентилятором для обдува! Рекомендации «знатоков» об использовании двигателя от стиральной машины б/у лучше игнорировать.
Для проектирования самодельного гриндера необходимы чертежи с размерами, кроме этого, неплохо подумать о технике безопасности и удобстве работы на собранном аппарате. Для этого требуются:
- Поворотный стол.
- Прижимная плоскость с обратной стороны ленты для опоры.
Для первой задачи кронштейн столика должен быть подвижным, с возможностью поворота на 90 градусов и фиксацией в предельных точках. Рекомендуемая толщина стола – не менее 15 мм, желательно использование дюраля.
Для прижимной плоскости годится отшлифованная возле опорного столика рама станка.
Шлифмашинка-гриндер из болгарки
Насадку на УШМ можно приобрести в магазине, однако на это изделие уйдет приличная сумма, да и найти ее на прилавках бывает проблематично, поэтому лучше изготовить такое приспособление своими руками. Перед началом работ надо изучить имеющиеся чертежи гриндера, чтобы выбрать наиболее подходящую схему.
Влагостойкая фанера — элементарный вариант
Это несложная конструкция, состоящая из болгарки, фанерного основания, натяжного механизма и пары роликов. Лучше изготовить детали из толстого материала. Самая ответственная работа в этом случае — изготовление роликов. Вырезают круги фрезером либо дрелью с коронкой подходящего диаметра, количество элементов зависит от ширины планируемой шлифовальной ленты.
Склеивают детали клеем ПВА, помещают под пресс. Готовые ролики шлифуют, обрабатывают лаком либо клеем для стекла, запрессовывают подшипники. Далее из фанеры делают основание с прорезью для УШМ, делают разметку под ролики. Затем болгарку и колесики монтируют.
Металлопрофиль, если возможна сварка
Когда возникла срочная необходимость, у мастера, обладающего навыками сварщика, может получиться простой аппарат, сооруженный из металлического профиля. Обрезанный материал сваривают в форме буквы «У», на концах монтируют ролики, вал ведущего элемента крепят к болгарке и надевают шлифовальную ленту. Этот простой аппарат позволит зачищать неровности, шлифовать изделия из дерева, камня, металла, стекла и пластмассы.
Металлические листы: необходимость помощи
Если в закромах есть толстый листовой металл, знакомый токарь, согласившийся заняться роликами, и сварочный аппарат, то шлифмашинка из металла — вариант идеальный. Чертежи гриндера можно сделать самостоятельно, но лучше найти готовые. Точность сборки — главное условие, в противном случае приспособление станет опасным для эксплуатации.
Первым делом изготавливают станину, просверливают в ней необходимые отверстия. Вырезают натяжную планку. После вытачивания роликов приступают к сборке аппарата, к нему монтируют болгарку либо иной подходящий двигатель.
Про чертежи гриндера, тонкости сборки аппарата можно прочитать, но гораздо лучше для понимания процесса просмотр соответствующего видеоролика. Например, этого, показывающего все тонкости захватывающего действия:
Скоро Новый Год 2020. Посмотрите как украсить комнаты, кабинет, класс в школе. А также как сделать новогодние поделки своими руками.Посмотреть
пока нет
Гриндер: что это такое и для каких целей используется
Данный термин обозначает шлифовальное устройство, используемое для обработки металлических (и не только) деталей. Станки, которые относятся к этой категории, являются стационарными. В их конструкции предусмотрен электрический привод, за счет которого рабочий элемент приводится в движение. Данное устройство чаще всего применяется для таких видов работ:
Чаще всего гриндер используют для обработки металла, но также могут применять для шлифовки дерева и стекла
- шлифовки;
- заточки;
- удаления ржавчины;
- ликвидации заусенцев.
Многие домашние мастера используют подобное оборудование для заточки ножей. Эффективность этого устройства очень высока, поэтому для такой простой задачи можно взять недорогую модель агрегата. Многие специалисты не советуют покупать станок такого типа для выполнения одной задачи, так как это крайне невыгодно. Перед покупкой конкретной модели рекомендуется изучить о ней отзывы. Гриндеры, располагающиеся в низшем ценовом сегменте, могут быть малоэффективными, поэтому не рекомендуется сильно экономить на такой покупке.
С помощью гриндера можно довести металлическую поверхность до нужного состояния: отшлифовать ее, устранить разнообразные дефекты, а также убрать ненужные острые края. Стоимость таких устройств в среднем составляет 17 тыс. руб., что довольно дорого. В результате многие люди принимают решение собрать такое устройство своими руками. Ленточный гриндер по своей конструкции очень напоминает шлифмашинку ручного типа. Привод, являющийся ключевым элементом устройства, приводит в движение шкив, который снабжен абразивной лентой.
Для чего еще можно использовать станок такого типа? Помимо обработки металлических режущих инструментов, на таком агрегате можно выполнять шлифовку изделий, изготовленных и из других материалов. Например, нередко его применяют для обработки деталей из камня, а также стекла. При желании можно воспользоваться гриндером для выравнивания кромки стекла или шлифовки дерева.
Устройство подходит для заточки, шлифовки, удаления ржавчины и заусенец
Такой настольный станок позволяет убрать слой ржавчины, краски или лака, что также считается очень полезным свойством. Кроме этого, его можно выполнить своими руками. Чертеж самодельного гриндера можно найти на любом профильном форуме. Такой станок является наиболее эффективным решением, если есть необходимость в шлифовке металлической трубы, выравнивании краев деталей, а также в их заточке.
Гриндер своими руками. Чертежи с размерами
Основное внимание при разработке стоит уделить конструкции роликов, фиксации изделия при шлифовании и выбору мощности электродвигателя. Рассмотрим эти моменты подробнее
Конструирование роликов
Особо важно правильно изготовить головной, ведущий ролик. Он должен быть достаточно массивным, чтобы, обладая заметным моментом инерции, не сразу разгонять ленту до фактических значений окружной скорости
Учтём, что для привода самодельного ленточного гриндера будет с очевидностью принят стандартный электродвигатель, со скольжением не выше 9%, тогда эта скорость при номинальных 1500 мин-1 будет составлять не более 1380…1400 мин-1. С другой стороны из стали этот ролик изготавливать также нельзя: при пуске двигатель может сразу не провернуть массивный ролик.
Выход: либо использовать дюралюминий марки не ниже Д16, либо изготовить стальной ролик полым. При этом с увеличением диаметра ролика полость придётся выполнять глубже.
На ролике желательно предусмотреть торцевую канавку, ширина и глубина которой будет соответствовать сечению намеченной к применению бесконечной шлифовальной ленты. Этим исключается возможный сход ленты с одного из роликов, если их оси не будут расположены строго в одной плоскости.
Аналогичные канавки выполняются на ведомом и натяжном ролике. Их можно изготавливать из дюралюминия, и не вытачивать в них полости.
Особое внимание необходимо уделить шероховатости поверхности роликов. Она должна быть в пределах Ra1,25… Ra2,5
При большей шероховатости будет наблюдаться ускоренный износ ленты, при меньшей — возможно её проскальзывание в случае длительного шлифования.
Ролики ленточного гриндера должны обязательно устанавливаться в закрытые подшипниковые узлы на базе подшипников качения: так исключается случайное попадание частиц сошлифованного материала на оси роликов. Основное требование к подшипникам – соответствие его несущей способности фактическому числу оборотов двигателя.
Для крепления роликов на осях можно использовать обычные шплинты, либо выполнять ось в виде пальца с буртом, как это предписывает ГОСТ 9650. Выходной ролик должен иметь шпоночный паз для установки на вал электродвигателя.
Выбор электродвигателя и поворотного стола
В процессе изготовления гриндера своими руками важно верно подобрать привод. В большинстве случаев подойдёт двигатель с числом оборотов 1500…3000 мин-1, при мощности от 0,75 кВт (можно и больше – до 1…1,5 кВт, однако в этом случае повышенных скоростей шлифования может не выдержать материал бесконечной шлифовальной ленты)
Выбор мощности диктуется основной долей работ, которые предстоит выполнять на станке. Например, при преобладании чернового, силового шлифования (съём ржавчины, окалины, зачистка заусенцев) двигатель обычно выбирают помощнее, а номинальное число оборотов, наоборот, может быть уменьшено до 1200 мин-1. К концу выходного вала двигателя присоединяют ведущий ролик.
Учитывая, что при шлифовке выделяется значительное количество пылевидных отходов, корпус двигателя должен быть закрытым и обдуваемым, поэтому рекомендации использования в качестве привода двигателя от старой стиральной машины не стоит принимать во внимание
Проектируя самодельный гриндер, есть смысл заложить в конструкцию максимальную технологичность. Этому способствуют два обстоятельства:
- Изготовление поворотного стола;
- Наличие прижимной плоскости, на которую можно опирать шлифуемое изделие.
Первая задача решается так. Столик изготавливается с подвижным кронштейном, который имеет возможность поворота относительно горизонтальной оси на фиксированные углы.
Стол должен выдерживать заметные технологические нагрузки, а потому должен быть не тоньше 15…20 мм (для снижения массы детали целесообразно и здесь использовать дюралюминий).
В качестве прижимной плоскости целесообразно использовать раму станка. Для этого одну из поверхностей – ту, которая будет находиться у предметного столика – надо прошлифовать, и обеспечить ей максимальную жёсткость.
Изготовление ведущего ролика для ленты
Ленточный ролик — один из основных элементов конструкции
Любой гриндер должен оснащаться специальным роликом для ленты. Без него конструкция не сможет полноценно функционировать. Сделать его самостоятельно можно из обычной древесины. Сердцевину ролика лучше укрепить. Для этого в нее устанавливается гайка на 14. Она будет без проблем накручиваться на вал привода.
Чтобы надежно прикрепить гайку, на ее шпицах придется сделать несколько маленьких надпилов. С их помощью она будет крепче держаться внутри древесины и не вылетит во время вращения.
Как сделать ролик без токарного станка
Некоторым кажется, что изготовить ролик без использования токарного станка очень сложно. Однако на самом деле в этом нет ничего трудного.
Сначала необходимо сделать в деревянном бруске округлое отверстие для дальнейшей установки гайки. Когда она будет размещена внутри, расстояние между ней и древесиной заполняется эпоксидным клеем. Он нужен, чтобы гайка прочнее сидела и не выскакивала.
В ближайшие 15-20 часов трогать ролик нельзя. Нужно дать время, чтобы клей внутри полностью застыл.

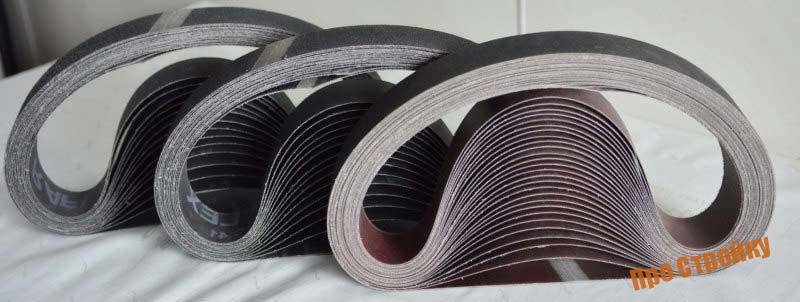

Выбор ленты
Для верного выбора ленточного гриндера неплохо было бы сначала определиться с габаритными размерами поверхностей подлежащих обработке изделий, а после ознакомиться с размерами имеющихся в свободной продаже шлифовальных лент.
Бесконечные шлифовальные ленты различаются по трём параметрам: по длине, ширине и степени зернистости. Выпускаемый на данный момент размерный ряд шлифовальных лент для подобных станков, следующий: 610 мм, 915 мм, 1230 мм, 1600 мм, 1830 мм по длине, по ширине размерные показатели ограничиваются 50 и 100 мм, хотя можно найти и другие.
В любом случае, следующие критерии должны соблюдаться:
- Лента должна быть на эластичной тканевой основе.
- Выдерживать предельные угловые скорости не менее 1500 об/мин.
- Обладать большой абразивной стойкостью.
- Предельное относительное натяжение на разрыв – не менее 15%.
- Устойчивость к нагреву при длительной работе.
При выборе ленты необходимо учитывать, что наиболее оптимальным размером шлифовальных лент для самодельного гриндера является 1230 мм. Более короткие абразивные ленты изнашиваются быстрее, ибо не успевают охладиться в достаточной степени за время холостого хода. Что касается более длинных, то их применение приведёт к увеличению габаритов всей конструкции, что неприемлемо; при этом, каких-либо улучшений это не даёт.
Параметры механической прочности ленты на разрыв очень важны. Применение составных лент, пусть даже склеенных самым продвинутым составом либо двойным скотчем, не допускается категорически! При растяжении места стыка во время работы, лента увеличивается в длину и натяжение ослабевает. При этом возможен сход ленты с направляющих роликов или её разрыв, а на такой скорости это чревато тяжкими последствиями для оператора и окружающих. С учётом большой скорости движения ленты по поверхности направляющих и ведущего ролика, применяемое удельное усилие на поверхность абразива не должно превышать 0.8 кг/см2. Примерно такому параметру соответствует показатель механической прочности шлифленты из электрокорунда: 800-900 МПа.

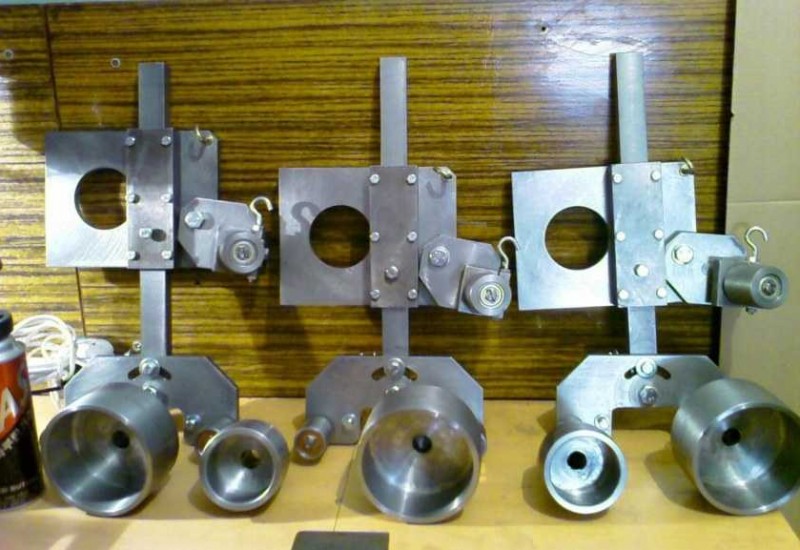

Гриндер «от Чапая» − краткий обзор
Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что скоро стала именем нарицательным. Сотни и тысячи образцов шлифовальных машин «от Chapay» нашли своё почетное место в мастерских в разных уголках России и стран СНГ. Главным преимуществом разработки считается его универсальность. Идея такая – создать станок, который может служить для обработки разных материалов под разным углом. Для этого мастер разработал особое крепление поворотного стола.
Гриндер «от Чапая»− универсальный станок для обработки изделий сложной формы из металла, пластика и дерева
Можно купить изделие, что называется, «под ключ», а можно выбрать скромный набор инструментов и оборудования: выбрать конкретный мотор, набор сопутствующих деталей или заказать собственную разработку.
К сведению! Самые распространенные модели гриндеров: «ГЧ-10», «ГЧ-12», «ГЧ-16» (профессиональная серия), а также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» − изготавливаются с цинковым покрытием.
Общие моменты, характерные для всех станков:
важно, что все поверхности гриндера отшлифованы, что упрощает работу с инструментом и защищает обрабатываемые детали от царапин, даёт дополнительную плавность хода;
точное, выверенное расположение роликов помогает исключить перекосы во время хода ленты;
существует разновидность моделей, которые могут идти без покраски и защитного покрытия;
поверхности эффективно работают на скольжении;
не забывайте, что для того, чтобы исключить коррозию изделия, достаточно периодически протирать его специальным маслом или силиконовым спреем;
универсальность работы достигается из-за особой конструкций прижимной площадки.
Особенность прижимной площадки в том, что она может поворачиваться строго вертикально и строго горизонтально, обеспечивая при этом разный прижим
В качестве дополнительных элементов в комплектацию входят: диск для установки вместо ведущего валика. Его рекомендуют использовать при обработке по металлу, в случае, если необходимо счищать серьёзные объёмы лакокрасочного материала или налёта от ржавчины.
Один из самых популярных моделей гриндера – №16. Он изготовлена на усиленной поворотной основе, станина снабжена двумя стойками. Основание для станины 2 металлических листа, толщиной 12 мм. Металл обеспечивает необходимость жёсткость конструкции. Специальные крепежи позволяют быстро и без усилий разворачивать гриндер как в вертикальное, так и в горизонтальное положение.
В конструкции используется увеличенная шлифовальная лента – 1600-1800×50 мм и достаточно мощный двигатель – 2,2 кВт. Станок обладает более высокой производительностью и идеально подходит для непрерывных работ на крупных промышленных производствах. Цена такого изделия на данный момент варьируется от 55 000 до 60 000 рублей.
Какой выбрать двигатель для гриндера.
В сети интернет встречается информация о гриндерах сделанных с применением электродвигателей от старых стиральных машин. Такие электродвигатели маломощные и мало оборотистые. Чаще всего это 180 ватт и1400 оборотовмин. Таким гриндерам, как правило не хватает скорости движения ленты и мощности двигателя, поэтому на них можно выполнять нетяжелые работы, например, заточка ножей или обработка небольших деревяшек. На что-то более серьезное они не рассчитаны.
Ниже приведена формула расчета мощности двигателя для гриндера.
Формула расчета мощности двигателя:
P(вт)=(D*N)570,
где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.
Если применяется двигатель трёхфазный, но включенный в однофазной сети 220В, то его расчетная мощность при подключении треугольником с рабочим конденсатором примерно в 1.5…1.6 раз ниже от номинала. Это необходимо учитывать. Например, по расчету необходим электродвигатель мощностью 800 ватт, и двигатель будет использоваться трёхфазный, но в сети 220В. Тогда необходимая мощность такого двигателя будет равна: 800*1.6=1280ватт.
Оптимальный выбор — это однофазный двигатель с оборотами не менее 2800-3000 и мощностью не менее 800 ватт. С таким электродвигателем можно будет обрабатывать на гриндере каленые стали, а не только затачивать “карандаши.”
Если в изготовлении гриндера будет применяться двигатель открытого типа, как на стиральных машинах, то следует задуматься о его защите от абразива и металлической пыли. Такую защиту можно сделать из пластиковой бутылки емкость 5 литров или какой-либо другой пластиковой тары.
Сборка готовой конструкции
Дальнейшая эксплуатация конструкции полностью зависит от качества проведения сборки станка (мини-гриндера) своими руками. В работе мастеру необходимо учитывать абсолютно все детали, мельчайшие подробности и тонкости сборки. Инструкция, как изготовить гриндер своими руками в домашних условиях:
Первым монтируют каркас, на котором будет располагаться лента для шлифования деталей и поверхностей. Чаще всего, это металлическая пластина, способная выдерживать значительные нагрузки (вибрационная, механическая устойчивость).
На боковой поверхности каркаса прикрепляют два ролика: направляющий и ведущий ролик. Один из них должен быть значительно крупнее по диаметру, что позволяет сделать вращение ленты более эффективным.
По боковому контуру каркаса необходимо сделать ложе для привода: это небольшая площадка, надежно удерживающая мотор при движении шлифовальной ленты. Чаще всего площадку готовят из металла, дополняют бортиками и внутренними резиновыми прокладками, которые снижают степень вибрации.
Подсоединяют привод к ведущему ролику, проверяют скорость и качество вращения обоих роликов (если есть грубые дефекты, устранить их можно ещё на данном этапе).
Работа с шлифовкой большинства материалов подразумевает опасность повреждения глаз и кожи рук, поэтому обязательно устанавливают защитный экран (чаще всего из акрила). Мастеру помогут готовые чертежи с размерами гриндера для выполнения своими руками.
