Как своими руками сделать громоотвод в частном доме

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Как сделать молниеотвод?

Для ориентировочного расчета можно использовать простое правило: радиус защищаемой территории равен 1-1,5 высоты стержня молниеотвода. Т.е. при высоте молниеотвода в 20 м под его защиту попадает круг радиусом 20-30 м. Если эта площадь не перекрывает площадь, занимаемую домом, устанавливают два или больше стержней в разных его концах.

Для устройства самого простого стержневого молниеотвода
в качестве молниеприемника и токоотвода используют стальной, алюминиевый или медный стержень требуемого сечения, без изоляции и зачищенный от ржавчины и краски. Например, стальную катанку диаметром 8 мм. Если это полая трубка, обращенный вверх открытый конец ее нужно заварить.

Когда такой молниеприемник устроить нельзя, им может послужить кровля дома, если:

1. Она сама, несущие балки и соединения — металлические;
2. Толщина стального кровельного листа не менее 4 мм;
3. Под кровлей нет горючих или легковоспламеняющихся материалов.

Если рассмотренные варианты по каким-либо причинам не подходят, то в качестве альтернативы можно разместить молниеприемник на вершине рядом стоящего высокого дерева
(дерево должно быть значительно выше крыши дома).

Тросовый молниеотвод устраивают вдоль конька крыши
, натягивая металлический трос между двумя опорами. Если опоры не деревянные, а металлические, то их изолируют от троса надежными электроизоляторами. Заземлителем могут служить металлические уголки, полоса или лист, заглубленные в землю на глубину не менее 0,7 м и на удалении от стены дома на 1 м.

Для соединения конструктивных элементов молниезащиты пользуются сваркой или резьбовыми креплениями. Главное, чтобы соединение обязательно было прочным
, тогда сильный порыв ветра или падение снежного пласта не смогут его нарушить.

Если ваш дом из камня, то шину токоотвода можно «пустить» прямо по стене. А если дом ? В таком случае токоотвод выполняется на расстоянии около 10 см и крепится на электроизолированных кронштейнах.

При устройстве молниезащиты даже небольшого одноэтажного загородного дома необходимо руководствоваться
:

1. Инструкцией по устройству молниезащиты зданий и сооружений РД 34.21.122-87 и
2. Инструкцией по молниезащите зданий, сооружений и промышленных коммуникаций СО 153-34.21.122-2003.

Однако система молниезащиты загородного дома при всей ее простоте имеет тонкости, которые необходимо учитывать
при ее проектировании и эксплуатации. Например:

• Для металлической кровли возможна молниезащита с использованием стержня, а для полимерной – сетки.
• Для шиферной или деревянной крыши лучше использовать тросовый молниеотвод.

Ежегодно нужно:

• осматривать все части молниеотвода,
• проверять исправность соединений и креплений,
• менять поврежденные места,
• зачищать контакты и т.п.

Примерно каждые 5 лет

Сегодня при сдаче дома в эксплуатацию наличие молниезащиты не требуется, поэтому каждый домовладелец сам принимает решение о целесообразности ее установки. Давайте не будем ждать, пока «гром грянет». Тем более, что он слышен лишь через несколько секунд после того, как очередная «огненная стрела» вонзится в землю.

А ваш дом надежно защищен от удара молнии?

Молниезащита частного дома включает в себя комплекс средств, определяющих обеспечение внешней и внутренней защиты от воздействий молнии, тогда часть токов от удара протекает по внутренним элементам. Некоторые конструкции содержат только наружные или внутренние устройства.

Внешние устройства
иногда конструируют отдельно от сооружения в качестве стержневых и тросовых громоотводов, используют соседние высокие объекты для естественного отведения молнии. В другом случае сооружения для ограничения электромагнитных действий тока от молнии устанавливаются на защищаемом объекте и могут рассматриваться как его часть.

Внутренние устройства ограничивают воздействие молнии и останавливают искрение внутри дома. Молниевые токи попадают в молниеприемники и выводятся в землю через заземлитель и систему токоотводов.

Молниезащита своими руками

Технические требования к защитным элементам

Чтобы использование громоотвода приводило к качественной защите жилища от молний, его конструируют с учетом всех необходимых нормативов по отработанной схеме:

Молниеприемник первым сталкивается электрическим разрядом большой мощности, поэтому его надежность является одним из первых требований. Для стержневого типа наиболее приемлемым считается материал в виде проката (трубы, квадрат, металлическая арматура). Сечение в диаметре не должно быть меньше 100 квадратных миллиметров, а по высоте такая стойка делается более 2 метров.

Пруток сетки для защиты
должен быть в сечении не меньше 8 миллиметров, сечение полосы 20 миллиметров. Для эффективной работы сетчатая конструкция соединяется с заземляющим контуром несколькими отдельными стержнями.

Токоотводный провод выбирают не меньше 6 миллиметров в диаметре по надземной части, а для укладки в землю берут провод диаметром не меньше 10 миллиметров в диаметре.

Хорошо в качестве заземления служит лист металла или труба и стержень, помещенный в землю на глубину 2 метров. Материалом для заземлителя берется нержавейка или медь, желательно почву вокруг заземлителя держать увлажненной для эффективного передвижения заряда, в таком случае отлично срабатывает глина, которая долгое время удерживает влагу внутри себя.

Устройство громоотвода своими руками

Для эффективной работы
следует выполнить специальные расчеты, определить место установки и материалы для изготовления. С помощью расчетов определяют оптимальный размер молниеотвода для выбранного частного строения или его части. Правильные математические расчеты позволят почти на 100% защитить дом от грозового разряда.

Формулы для расчета собраны в справочниках, чтобы выбрать определенную для конкретного расчета, следует иметь такие данные как: тип громоотвода, материал, площадь строения, конструктив каркаса, высота постройки, радиус предполагаемой защиты. Правильно выбранная формула дает в результате размеры, достаточные для хорошей работы.

Материал громоотвода

Для молниеотвода берут сталь
, алюминий и медь, при этом медные проводники отличаются лучшими защитными показателями, но для создания своими руками молниезащиты деревянного дома вполне пригодна сталь, как более дешевый материал. При этом оптимальным является выбор для всех элементов устройства одинакового материала.

Определение наиболее приемлемого места

При устройстве ориентируются на то, что высота молниеотвода должна быть выше всех остальных строений в близлежащем окружении, важно, чтобы весь жилой дом попадал в зону действия защиты (у стержневого типа такая область распространяется в пределах конуса, расширяющегося к земле). Говоря техническим языком, чем дальше от молниеотвода находится частное строение, тем выше делают монтаж защитного устройства по высоте

Оптимальным вариантом является расположение громоотвода по центру кровли
.

Изготовление своими руками

Существует множество народных способов, как сделать громоотвод на даче своими руками. Лучше всего доверить это дело профессиональной бригаде, специально занимающейся установкой защитных антигрозовых систем. Однако для тех, кто решил действовать самостоятельно, рекомендуется следовать проверенному алгоритму. Для начала необходимо грамотно рассчитать конструкцию, затем правильно выбрать материалы, а также определить место установки и только после этого приступать к монтажным процедурам. Рассмотрим детально каждый из этих этапов.

Правильный расчёт

Первое, с чего следует начинать построение молниезащиты, это определение высоты верхней точки приёмника. Проще всего рассчитать её для штыревой модификации по следующей формуле:

H=(Rх+1,63Hx)/1,5

H – расстояние от поверхности земли наивысшей точки приёмника,

Hx – высота конька дома,

Rх – защитный радиус действия,

Цифры 1,5 и 1,63 – расчётные коэффициенты.

Например, если необходимо создать защиту в радиусе 15 метров на участке с домом высотой 7 метров, высота верхней точки молниеприёмника согласно формуле должна быть:

(15+7х1,63)/1,5=17,6 метров.

При этом необходимо учитывать, что защитная зона в пространстве имеет форму конуса с вершиной в точке пика приёмника и основанием.

Видео описание

Смотрите на видео, как недорого сделать громоотвод своими руками:

Подбор материалов

Эффективно решить задачу о том, как сделать громоотвод в деревянном доме, можно если правильно выбрать материалы. В качестве проводников рекомендуется использовать медь, сталь или алюминий. Например, для возведения стандартного штыревого громоотвода потребуется закупить следующие расходники:

• Стальной стержень для приёмника поперечником не менее 50 мм².
• Медный провод для токоотвода сечением от 16 мм².
• Асбестоцементную трубу подходящей высоты.
• Медные штыри для заземляющего контура.
• Элементы крепежа.

Дешевле использовать сталь для конструкции громоотвода частного дома, однако медь обладает наилучшими токопроводящими свойствами и требует меньшей площади сечения проводников, а значит, обустройство будет легче и быстрее.

Стержень для громоотводаИсточник ytimg.com

Место монтажа

Ещё один важный аспект, касающийся того, как сделать громоотвод в частном доме самому, это правильный выбор места его установки. Есть два основных варианта:

1. Непосредственно на крыше.
2. На рядом стоящей конструкции.

В первом случае приёмник устанавливается с помощью кронштейнов на кровле, во втором – на специальной матче, столбе, трубе от котельной, дереве. При этом чем ближе конструкция к дому, тем меньший защитный радиус потребуется и тем ниже нужно монтировать стержень.

Не последнее значение имеет место установки заземляющего контура. Чтобы избежать случайного пробоя электрического тока в момент удара молнии и поражения окружающих построек, животных или людей через грунт, его располагают на минимальном расстоянии – 1 метр от стен жилья и 5 метров от тротуаров, вольеров, дорожек.

Видео описание

Смотрите в этом ролике, как устроена и работает комплексная молниезащита для коттеджа:

Инструкция по установке своими руками

Самостоятельный монтаж громоотвода выполняется следующим образом:

1. Рассчитывается высота установки приёмника, исходя из требуемого защитного радиуса.
2. Выбирается материал.
3. Определяется место монтажа.
4. Выполняется закрепление молниеприёмника.
5. Проводится токоотвод.
6. Выкапывается траншея или котлован, вбиваются и соединяются между собой штыри заземлителя.
7. Токоотвод соединяется с заземляющим контуром.

Видео описание

Смотрите в этом видео основные моменты монтажа молниезащиты для частного дома:

Коротко о главном

Правильно построенный молниеотвод защищает дом от пожара, технику от порчи, а людей и животных от страшных последствий поражения электрическим током. Устройство не предотвращает грозовой разряд, но эффективно ловит и безопасно передаёт его в землю. Существует несколько вариантов, как сделать громоотвод на даче

• Стержень.
• Трос.
• Сетка.

Все они состоят из молниеприёмника, токоотвода и заземляющего контура. При изготовлении громоотвода своими руками прежде всего необходимо правильно рассчитать высоту его установки, исходя из требуемого защитного радиуса. Далее нужно правильно выбрать материалы для его основных частей, грамотно определиться с местом установки и выполнить монтаж в соответствии с рекомендуемыми требованиями безопасности.

Основные компоненты

Чтобы узнать, как сделать молниеотвод в частном доме, прежде всего необходимо изучить его устройство и назначение основных узлов. Громоотвод включает приёмник, токоотвод и заземлитель. Рассмотрим особенного каждого из них более подробно.

Молниеприемник

Первым элементом системы защиты дома от молнии, куда непосредственно попадает грозовой разряд, является молниеприемник. Как правило, он выполнен в форме металлического стержня, возвышающегося на 2 метра над самой высокой точкой кровли (коньком). Он также может иметь линейную конструкцию – в виде троса или сетки, расположенной на кровельном материале.

Молниезащита кровлиИсточник buildup.ru

Основная задача молниеприёмника – это приём и передача электрического тока следующему по цепи элементу защиты. Напряжение в грозовом разряде может достигать 1 ГВ. Чтобы обеспечить сохранность материала и, главное, безопасность для всего окружения, к устройству предъявляются повышенные требования:

• Стальной стержень должен иметь сечение не менее 70 мм², алюминиевый – от 50 мм², а медный – от 35 мм².
• Возвышение стержня над самой высокой точкой крыши – от 0,5 до 2 метров.
• При использовании троса на коньке, его толщина не должна быть меньше 5 мм.
• Для приёмника в виде сетки должны использоваться стальные проводники диаметром от 6 мм.
• Сеточный молниеотвод должен возвышаться над кровлей минимум на 15 см.

Флюгер-молниеотводИсточник roof-tops.ru

Токоотвод

Часть молниеотвода, соединяющая приёмник с заземляющим контуром, называется токоотводом. Как и к выше рассмотренному элементу системы, к проводнику предъявляются не менее строгие требования:

• Путь от приёмника до заземлителя должен быть минимальным.
• Не допускается монтировать проводник с поворотами, острыми углами и прочими искривлениями – во избежание пробоя разряда на данных участках.
• Площадь сечения провода должна быть не менее 16 мм² для меди, 25 мм² – алюминия, 50 мм² – стали.

Токоотвод рядом с водостокомИсточник buildup.ru

Заземлитель

Пойманный разряд молнии передаётся через токоотвод на заземляющий контур. К его конструкции также предъявляются особые требования:

• Минимальная площадь сечения для стали – не менее 80 мм², для меди – от 50мм².
• Заземляющий стержень вбивается в грунт минимум на 0,8 м.
• Расстояние от стены дома не менее 1 метра, а проходных зон – от 5 метров.

Заземляющий контур изготавливается либо в линейном виде – двух вбитых стержнях на расстоянии 3 метров и соединённых между собой шиной, либо в виде равностороннего треугольника – из трёх заглублённых проводников. Все соединения выполняются с помощью сварки. При этом всю конструкцию рекомендуется погружать на глубину около 0,5 метра от поверхности грунта.

Контур заземленияИсточник hotel-a.ru

Из чего состоит грозозащита: устройство

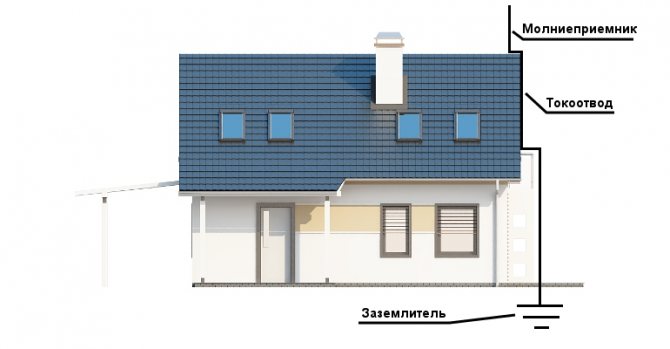

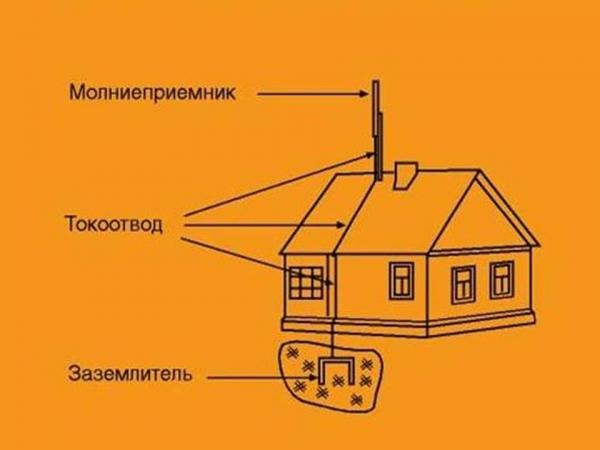

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

1. Молниеприемник.
2. Токоотвод (спуск).
3. Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

• Стальная труба (20—25 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.
• Стальная проволока (8—14 мм). Причем токоотвод должен быть точно такого же диаметра.
• Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

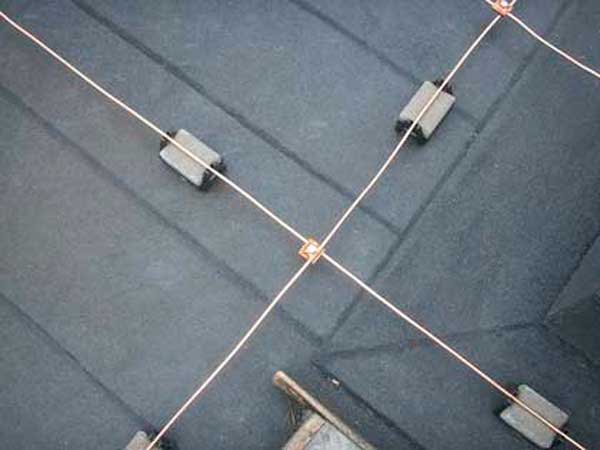

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 6—8 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Токоотвод

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Внешняя молниезащита

Внешняя защита от молний – это металлическая система, которая протягивается от крыши здания до земли. Состоит она из трех основных частей:

1. Молниеприемник.
2. Молниеотвод (громоотвод).
3. Заземляющий контур, располагаемый в земле.

Когда своими руками производится установка и монтаж молниезащиты, то в процессе его проведения учитываются все элементы системы. К каждому из них свои требования, поэтом начнем рассматривать все части по отдельности.

Молниеприемник

Здесь несколько вариаций, от самых простых, до достаточно сложных. Самая простая конструкция – это металлический стержень, который устанавливается своими руками на крышу дома. Его конец должен быть выше всех частей кровли в среднем на 2 м. Оптимальное сечение стержня 100 мм². Для этого может быть использована металлическая арматура диаметром 12 мм. Можно использовать и трубу, тогда ее конец надо будет заварить.

Можно вместо стержня использовать стальной трос, который прикрепляется к деревянному шестку. Последний крепится к кровле. Правда, трос лучше использовать по-другому. Его надо просто натянуть вдоль конька крыши на высоте 1,5-2,0 м. Это увеличит площадь защиты. К тому же к горизонтальному тросу можно одновременно присоединять несколько молниеотводов.

Есть и третий вариант. Это молниезащитная сетка, которую устанавливают по коньку кровли своими руками. От нее по скатам крыши отводят стальные провода, которые выполняют функции отводчиков.

В том случае, если около дома произрастают деревья, которые выше самого дома, то молниеприемник лучше всего установить на одно из них, самом высоком. При этом конец конструкции должен быть выше дерева на 2 м.

Молниеотвод

Устройство молниезащиты должно быть само безопасно, ведь по нему проходят токи с достаточно большим напряжением. Поэтому к отводящей части системы есть определенные требования.

• Ее можно изготовить из стальной проволоки диаметром 6 мм, которую приваривают к приемнику. При этом сварка должна быть выполнена качественно. Любые механические действия не должны привести к ее излому.
• Крепление молниеотвода должно быть так же надежно, как и сварка. Поэтому чаще всего по кровле ее проводят, закрепляя на болтовое соединение. По стенам укладка проводится специальными хомутами.
• Если по стене производится установка и монтаж сразу нескольких отводящих контуров, то расстояние между ними не должно быть меньше 25 м. Но учитывайте и тот факт, что близость расстояния до дверей и окон дома также недопустима.
• Чем короче молниеотвод, тем лучше.
• Нельзя изгибать его резко, это может привести к появлению искрового разряда.
• Устанавливают обычно молниеотвод ближе к местам повышенного риска: слуховые окна, края фронтонов, острые выступы кровли и прочее.

Заземление

По сути, третья часть защитной системы от молний – это обычный заземляющий контур, который используется для бытовых приборов внутри дома. Это система металлических штырей, которые вбиваются в грунт по определенной схеме. Схем две, выбирайте по своему усмотрению.

• Равносторонний треугольник со сторонами в 3 м.
• Квадрат со стороной в 4 м.

Штыри своими руками забиваются на глубину до 20 м, верхние их концы соединяются металлической проволокой 6 мм или металлической полосой толщиною 5 мм и шириною 30 мм.

Устройство заземления

Цены готовых

Купить сейчас можно абсолютно все, в том числе и громоотвод, цена на системы грозозащиты, а именно так называются эти конструкции в каталогах магазинов, зависит от сложности изделия и от производителя.

Многие магазины предлагают не только целые комплекты, но и отдельные элементы, нужные для конструкции – мачты, кронштейны-крепители, заземлители и так далее.

Тросовая молниезащита

Цены на принимающие разряд стержни, которые на ценниках названы мачтами, варьируется от 400 до 1300 рублей. Цены на держатели для проводящей ток проволоки колеблются от 78 до 120 рублей. Стоимость медных держателей-креплений для проволоки в среднем составляет 200-300 рублей.

Стоимость мачты начинается от 4000 и может доходить до 109 000 рублей. В среднем, стоимость полного комплекта системы защиты от ударов молнии составляет от 12000 до 168000 рублей, без стоимости монтажных работ.

Дорогие системы не отличаются тем, что они «как-то более надежно» принимают удары молнии, они отличаются более дорогими металлическими сплавами деталей, более устойчивыми к внешней среде, принцип же работы и составляющие элементы такие же, как и в дешевых устройствах.

Элемент заземления в земле для громоотвода

Ввиду единства принципа действия и простоты конструкции самого устройства, громоотводы действительно есть смысл собирать самостоятельно, к тому же, в качестве приемника совсем не обязательно устанавливать металлический прут или другую стандартную конструкцию, выполнить его функции может флюгер.

При чем практика совмещения флюгера и громоотвода была принята еще в начале 20 века, но подзабылась ввиду массовой типовой многоквартирной застройки при почти полном отсутствии индивидуального малоэтажного частного строительства.

Как сделать своими руками

Сейчас очень модно делать самостоятельно все, что только возможно и невозможно, поэтому задумываясь о безопасности во время грозы, первое, что приходит в голову многим людям, это вопрос о том, как соорудить громоотвод своими руками.

Хотя самостоятельные действия в строительстве далеко не всегда оправданны, допустимы и в принципе не всегда экономичны, в отношении громоотводов такой подход полностью верен.

В том, как сделать громоотвод, нет совершенно ничего сложного, для сооружения этой конструкции потребуются:

• железный прут с сечением не менее, чем 15-20 мм, или же обрезок трубы, минимальная длина вертикального стержня – 25 см, но длина «приемника» должна быть выше, чем все антенны или какие-либо другие объекты на крыше;
• деревянные подпорки, которыми прут будет закреплен;
• металлическая проволока, очень толстая, с сечением не менее 5-6 мм, достаточной длины;
• заземляющий металлический лист, брусок, труба – все что угодно, но наиболее подходящим является все же плоская металлическая пластина;
• сварочный аппарат и все, что может понадобиться для сварки;
• строительные металлические скобы и молоток;
• лопата.

Из вышеизложенного принцип монтажа конструкции ясен – на крыше крепится вертикальный стержень-приемник, к нему приваривается проволока, которую спускают по стене, закрепляя скобами, далее ее конец приваривают к заземляющей пластине, которую зарывают в землю.

Внимание следует уделить двум моментам – приемник и все другие элементы не должны быть ржавыми «до дыр» или совсем ветхими, кроме этого, сварка должна быть очень качественной, такой, чтобы при ударе молнии проволока не отлетела в сторону от стержня-приемника. Роль заземлителя тоже нельзя недооценивать

Эта часть конструкции должна обладать наименьшим возможным сопротивлением, то есть говоря проще – принять поток электричества и «отдать» его земле. В сухих, песчаных почвах более целесообразно устанавливать для заземления вертикальные трубы или бруски, а во влажных суглинках – плоские горизонтальные пластины

Роль заземлителя тоже нельзя недооценивать. Эта часть конструкции должна обладать наименьшим возможным сопротивлением, то есть говоря проще – принять поток электричества и «отдать» его земле. В сухих, песчаных почвах более целесообразно устанавливать для заземления вертикальные трубы или бруски, а во влажных суглинках – плоские горизонтальные пластины.

Устройство защитной системы

Конструктивно громоотвод-молниеотвод состоит из следующих элементов:

1. молниеприемник (служит для перехвата грозового разряда);
2. заземлитель (обеспечивает плотный контакт системы с грунтом);
3. токоотвод (служит для соединения молниеприемника с заземлителем, транспортирует грозовой разряд).

Молниеприемник

Планируя создать защитное устройство для частного или дачного дома, подбирают молниеотвод с оптимальными параметрами. Обычно эту функцию выполняет металлический стержень, возвышающийся над наиболее высоким строением на территории участка.

Для стержня, изготовленного из стали, рекомендуемая площадь сечения составляет 50 кв. мм, что соответствует сечению проволоки-катанки диаметром 8 мм. Для стержня из меди показатель равен 35 кв. мм., для алюминиевого – 70 кв. мм.

В зависимости от конструктивных особенностей системы защиты, некоторые части дома способны служить частями громоотвода. Речь идет о металлической кровле, ограждениях и водосточной системе из металла.

Стальная молниезащита на мягкой кровле

При этом важно, чтобы металлическая кровля представляла собой цельное покрытие без разрывов. Минимально допустимая толщина листового материала определяется в зависимости от вида металла и для железа равна 4 мм, для меди 5 мм, для алюминия 7 мм

У кровельного покрытия не должно быть внешнего изоляционного слоя – исключение составляет антикоррозийная краска по металлу.

Части системы водостока и ограждения разрешается задействовать в качестве молниеприемника только в случае, если толщина металла превышает показатели для кровли.

Стержень молниеприемника закрепляют таким образом, чтобы он был выше хотя бы на полметра самой высокой точки на территории вокруг дома, включая макушки деревьев.

Токоотвод

Данная часть дачного громоотвода изготавливается из проволоки-катанки или полоски неизолированного металла. Рекомендуемое сечение токоотвода из стали – 50 кв. мм, из меди – 16 кв. мм, из алюминия – 25 кв. мм.

Токоотвод на крыше из металлочерепицы

Допускается монтировать токоотвод как снаружи, так и внутри стены постройки, но во втором случае они должны быть выполнены из негорючего материала. Минимальный зазор между наружным токоотводом и стеной из горючего стройматериала – 10 см. При прокладке следует избегать поворотов токоотвода под острым углом, иначе на этих участках возрастает риск возгорания из-за возникновения искрового разряда.

Заземлитель

Заземлитель монтируется из стальных или медных элементов, причем для стали площадь сечения составляет 80 кв. мм, а для меди – 50 кв. мм. Заземление громоотвода требует подготовки траншеи длиной не менее 3 метров и глубиной от 0,5 метра. По концам траншеи в грунт вбивают по металлическому пруту, и соединяют их между собой, приварив проводник из того же материала.

Траншея для замкнутого заземлителя

К этой конструкции приваривают отвод, ведущий к дому. К отводу подсоединяется токопровод. Места сварки обязательно прокрашивают. Траншею под заземляющий элемент защитной установки обустраивают не ближе 1 метра от стены дома и не ближе 5 метров от дорожек и входной группы дома.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Читайте по теме — защита электроприбов с помощью специальных устройств.
