Гусеницы для мотоблока нева. обзор гусеничных модулей

Что представляет собой платформа «Метелица»

Это изобретение можно назвать танком без башни, на место которой устанавливается транспортное средство. Это разновидность автономного модуля, благодаря которому любой легковой автомобиль можно превратить в мощный всепроходимый внедорожник. Благодаря комфортному рулевому управлению на платформе можно перевозить пассажиров, уровень удобства такой же, как и в автомобиле на родных колесах. Она удобна в транспортировке – перевозить можно до места эксплуатации на обычном прицепе, благо вес и габариты это позволяют.

Стоит упомянуть и еще один немаловажный момент – платформа не наносит вреда окружающей среде. Растительный покров почвы она не повреждает, потому-то не сильно давит на поверхность грунта(0,08 кг/см. куб.). Поэтому ее часто используют:

• для поездок на охоту или рыбалку в труднопроходимые места;
• в геологических и археологических экспедициях;
• для контроля и ремонта линий электропередач и нефтегазопроводов.

Платформа позволяет устанавливать на нее различную технику

Самодельные траки для гусениц

Траки для самодельной гусянки также можно изготовить самостоятельно из любого подходящего материала. Главное, что требуется учесть – какую нагрузку вы собираетесь давать своему мотоблоку.

Из пластиковых труб

В качестве траков на гусянку для снегохода можно использовать отрезки пластиковой трубы. Для этого пластмассовую водопроводную трубу №40 нарезать на отрезки, равные по ширине гусеницы. С помощью циркулярной пилы распилите каждый отрезок вдоль на две равные половины, или используйте для этого дисковую пилу по дереву.

Получившиеся траки нужно прикрепить через равные промежутки к транспортерной ленте мебельными болтами №6 с большими шляпками полусферической формы.

Из деревянных брусков

Иногда, если нагрузка на гусянку предусматривается не очень большая, можно использовать в качестве траков березовые брусочки. Они не отличаются особой прочностью для больших нагрузок, зато легки, доступны, и гусеницу с такими траками можно починить в любом удобном месте.

Железные траки

Самыми надежными являются металлические траки из качественного железа. Для этой цели подойдут металлические трубы или профиль, нарезанный на отрезки нужной длины. Профильную металлическую трубу разрезают по тому же принципу, что и пластиковую, и крепят к транспортерной ленте на болтах.

Однако у металлических траков, несмотря на их заметную прочность, также есть свои недостатки: они обладают большим весом по сравнению с пластиковыми и деревянными, и могут согнуться в ходе эксплуатации. Чтоб выпрямить трак, потребуется снимать его с гусянки, а это трудоемкая операция.

Выбирая материал, из которого будут изготовлены траки на гусеницу для вашего мини-вездехода, следует оценить степень нагрузки и условия эксплуатации. Для преодоления снежных просторов на самодельном снегоходе прекрасно подойдут легкие полиэтиленовые или деревянные траки, а для использования мотоблока в качестве мини-трактора все же лучше сделать гусеницу с металлическими грунтозацепами.

Конструкция мотоблока на гусеницах

Изготовить гусеничные мотоблоки вам поможет совершенно простая конструкция. Суть такой конструкции элементарна: к каждой стороне аппарата добавляется по дополнительному колесу. Таким образом, мы получим четырехколесный агрегат, на который далее наденем гусеницы.
Дополнительным преимуществом такого аппарата будет возможность снять дополнительные колеса. В результате вы всегда сможете вернуть обратно стандартный агрегат и успешно выполнять с ним вспашку огорода. Данное преимущество легко реализовать. Просто прикрепите дополнительные колеса к оси с помощью жесткой или гибкой передачи.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной  из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Можно ли сделать гусеницы своими руками?

Если стоимость готового комплекта гусениц вас обескуражила, можно рассмотреть вариант с самостоятельным изготовлением, но стоит заранее знать о трудоёмкости такого процесса. Вы должны владеть слесарным оборудованием на уровне мастера и обладать навыками конструирования. Гаражное изготовление можно даже не рассматривать, поскольку придётся пользоваться специальными станками и инструментами для вытачивания ступиц, сборки и монтажа звёздочек, валов и подшипников.

Можно выделить три способа, благодаря которым изготовленная вами гусеница на «Ниву» будет выполнять свои функции – из транспортёрной ленты, из автомобильных шин или из ремней. Это будут простейшие конструкции, которые, несмотря на их функциональность и ремонтопригодность, нельзя назвать полноценными гусеницами.

Гусеницы из транспортёрной ленты

Для сборки гусеничного комплекта можно воспользоваться транспортёрной лентой толщиной в 8 — 10 мм и втулочно-роликовой цепью. Края ленты обязательно прошейте рыболовной леской, чтобы усилить её и избежать растрепывания. Используйте обмёточный шов. Шарнир можно использовать для соединения концов ленты. Соединение за счёт прошивания также можно применить, но надёжность будет сомнительна. В целом такая конструкция внушает доверие в плане надёжности и без труда подлежит ремонту.

Также из транспортёрной ленты гусеницы можно сделать с использованием профильной трубы прямоугольного сечения. Для этого необходимо предварительно придать тракам необходимую форму с помощью прессовального станка. Для фиксации траков на ленте можно воспользоваться гайками и болтами. Эту технологию мы рассмотрим более подробно. Вам понадобятся следующие инструменты и материалы:

• прессовальный станок;
• молоток и набор ключей;
• дырокол;
• дрель, УШМ и сварочный аппарат;
• арматура и профильная труба;
• гровера, шайбы, гайки и болты;
• транспортёрная лента.

Поэтапная технология выглядит следующим образом:

1. Учитывая ширину изготовляемой гусеницы, нарежьте с помощью болгарки заготовки траков.
2. Опрессуйте заготовки на станке для придания им необходимой формы, используйте отработанное масло для смазки концов.
3. Приварите на каждый трак клыки-ограничители и дополнительно вверху арматуру в форме буквы V.
4. На месте установки гусеницы проверьте соответствие размеров.
5. Используйте промышленный дырокол для создания отверстий в транспортёрной ленте. Такой дырокол можно сделать самостоятельно – это будет заточенная с торцевой части трубка с боковым отверстием для изъятия отходов резины.
6. Просверлите в траках по два отверстия с каждого края.
7. На завершающем этапе вас ждёт сборка гусеницы.

Гусеницы из автомобильных шин

Решив воспользоваться автомобильными шинами для изготовления гусеницы, стоит их выбирать с соответствующим рисунком протектора, который заменит грунтозацепы. Подойдут шины от тракторов или грузовиков. Аккуратно избавьтесь от бортов покрышки, используя хорошо заточенный сапожный нож. Периодически смачивайте лезвие в мыльном растворе, чтобы резать было легче.

Если вы обладаете навыками использования электрического лобзика, можно воспользоваться и этим инструментом в тандеме с мелкозубчатой пилкой.

Для достижения необходимого уровня эластичности можно удалить несколько слоёв внутреннего кольца. Если сравнивать с первым вариантом (транспортёрная лента + втулочно-роликовая цепь), автомобильные шины более надёжны, поскольку контур кольца в данном случае замкнутый и торцы соединять не нужно.

Преимущества и особенности гусеничной платформы

Мотоблок на гусеничном ходу имеют массу достоинств. Как уже говорилось выше, это навесное оборудование крайне необходимо, если вы собираетесь использовать агрегат в зимнее время. Мало какая техника способна нормально ехать по снегу. Также гусеницы необходимы в период обильных дождей, для проезда по бездорожью, для проходимости по песку.

Гусеницы на мотоблок имеют такие преимущества:

• их легко крепить и снимать. Вам не потребуется много времени и дополнительного оборудования для этого;
• имеют компактные размеры, поэтому у вас не возникнет проблем с их хранением;
• это универсальное навесное оборудование, которое облегчит вам работу на любых типах местности и в любую погоду;
• стоимость такой приставки достаточно приемлема;
• вы можете сделать оборудование своими руками из подручных материалов.

Гусеницы неприхотливы в уходе, однако есть некоторые моменты, которые вам придется соблюдать. Во-первых, следите за натяжением цепи и периодически ее подтягивайте. Во-вторых, все трущиеся элементы нужно смазывать машинным маслом. В-третьих, перед каждым началом работы осмотрите все элементы гусеницы на целостность и исправность, чтобы во время езды не возникало каких-либо сложностей.

Гусеницы для авто

Вездеходные гусеничные движители (аббр. ВГД) и гусеничные модули (платформы) предназначены для повышения проходимости полноприводных легковых автомобилей, внедорожников, джипов, кроссоверов, пикапов, микроавтобусов и даже грузовиков. Если установить на машину гусеницы вместо колёс, то любой заводской автомобиль просто и быстро превращается в автовездеход, способный уверенно передвигаться по глубокому снегу или неглубокому болоту, вязкой грязи или заливному лугу.

На сегодняшний день гусеницы на авто производят несколько компаний. Самые известные импортные и дорогие это – TrackNGo (Канада), Mattracks (США), Dominator Car Tracks System (США). Стоимость зарубежных траков колеблется от $9’000 до $42’000, тогда как российские аналоги, ничуть не уступающие по качеству и надёжности, стóят в несколько раз дешевле и имеют много положительных отзывов. Их покупка и эксплуатация существенно выгоднее «заморских», имеющих кстати, помимо цены, целый ряд недостатков .

В России ВГД производят две компании – это Wheeltracks и Stalker-track, и одно предприятие изготавливает гусеничные модули Егоза. Каждый производитель предлагает свою, особую конструкцию автомобильных гусениц, что обеспечивает российским автовладельцам более широкий выбор возможностей. Гусеничные блоки Вилтракс имеют классическую «треугольную» форму, Сталкер-трак выпускает «Т-образные» автогусеницы. И тем, и другим присущи свои преимущества и недостатки, но оба бренда достойны внимания.

Гусеничная платформа Егоза имеет принципиально иную конструкцию. Если ВГД устанавливаются на штатные ступицы колёс автомобиля, то в случае с платформой уже машина ставится на гусеничный ход. Автомобиль по трапам заезжает на модульную гусеничную платформу, после чего, с него снимаются колёса, машина закрепляется в специальных колодках, и затем её карданный вал и ручной тормоз соединяется с задним мостом и тормозным механизмом платформы.

Например, купив и установив гусеницы на Ниву или траки на УАЗ, вы, относительно стоимости хорошего снегохода, квадроцикла или недорогого снегоболотохода, получаете комфортабельный вездеход из собственного авто, который затем вновь и достаточно быстро «превращается» в обычный автомобиль. ВАЗ, УАЗ и ГАЗ, Тойота, Ниссан и Мицубиси, Сузуки и Субару, Рено и Джип, Ленд и Ренж Ровер на гусеничном ходу – это настоящий бездорожник, который сможет проехать там, где зачастую «садится» даже профессионально подготовленный вседорожник.

Установка гусениц на автомобиль

Как установить гусеницы на авто своими руками или автомобиль на гусеницы? Всё очень просто! Для этого вам даже не понадобится инструкция или чертежи. Достаточно будет всего раз просмотреть видео или «полистать» фото. Схема установки интуитивно понятна и конструктивно проста. Чтобы самостоятельно установить гусеничные траки на машину, вам не потребуется ни специально оборудованного гаража, ни какого-либо дополнительного оборудования и инструмента.

Время монтажа/демонтажа гусениц на автомобиль зависит от конструкции вездеходных гусеничных движителей. Как правило, весь процесс длится 40-60 минут для ВГД и около двух часов для платформы. Гусеничные блоки перевозятся либо в салоне и багажнике машины, либо в автомобильном прицепе, гусеничный модуль Егоза, при наличии у него сцепного устройства, буксируется автомобилем как обычный прицеп. Кстати, Егоза может эксплуатироваться с автомобилями, оснащёнными только задним приводом.

Купить гусеницы на внедорожник или легковой автомобиль будет интересно и выгодно тем, кто часто вынужден передвигаться по пересечённой местности, периодически выезжая на дороги с твёрдым покрытием и автострады. Такой быстрый и самостоятельный тюнинг очень заинтересует рыболовов и охотников, любителей активного отдыха и путешественников, профессионалов, чья деятельность связана с непроходимыми местами, и организаторов прокатного бизнеса, владельцев автоклубов и, конечно же, жителей отдалённых районов России.

Гусеницы для мотоблока

Многие производители сельскохозяйственной техники предлагают на выбор покупателя не только колесные агрегаты, но и гусеничные. Но, если в домашнем арсенале уже имеется мотоблок на колесах вполне реально иметь гусеницы для мотоблока, как запасной вариант.

Особенности использования

Каждый уважающий свой труд земледелец знает, что значит иметь в хозяйстве такую технику. Этот незаменимый агрегат необходим не только в летний, но и в зимний период.

Модифицировав гусеничный ход для мотоблока, вы можете превратить машину в более маневренную и способную работать даже в плохую погоду.

Конечно, можно приобрести уже готовое приспособление, что чревато большими затратами, или узнать как сделать гусеницы на мотоблок своими руками, учитывая приведенные ниже факторы:

•  Гусеницы изготавливаются из разных материалов, главное, чтобы они подходили к конкретной модели машины.
•  Следует учитывать то, что в современных устройствах используются маломощные двигатели, а потому и гусеничная приставка должна быть достаточно легковесной.
•  Гусеничный движитель для мотоблока одевается на 4 колеса поэтому, если в наличии двухколесная техника, ее следует трансформировать в четырехколесную.
•  Наиболее популярными производителями таких устройств считаются фирмы «Буран», «Рысь», «Муравей» и «Talon 380».

Чтобы понять, как работает конструкция, стоит посмотреть видео мотоблок на гусеничном ходу.

Мотоблок на гусеничном ходу

Преимущества и недостатки

Как и любая другая техника, гусеничные мотоблоки имеют свои плюсы и минусы:

1.  Уменьшение давления на грунт за счет перераспределения нагрузки.
2.  Большая маневренность и высокая проходимость.
3.  Достаточно экономичным вариантом считается сконструированный гусеничный модуль для мотоблока своими руками.
4.  Уход и эксплуатация не требуют от хозяина определенных технических знаний.

Следует знать, что используемые цепи необходимо иногда регулировать для нужного натяжения и проверять их монолитность, а трущиеся запчасти смазывать машинным маслом.

Гусеницы для мотоблока. Чертеж 1

Способы модернизации мотоблока

Приобретая гусеничную приставку от производителя, в первую очередь, следует знать ее технические данные. Существуют универсальные приспособления зима – лето.

На примере можно рассмотреть видео мотоблока Нева на гусеницах СП-МБ-2 с техническими характеристиками:

•  Длина – 1000 мм.
•  Ширина – 600 мм.
•  Высота – 340 мм.
•  Вес – 37 кг.
•  Скорость – 15-18 км/ч.

Перед тем как начать строить гусеничный модуль для мотоблока своими руками, необходимо обзавестись чертежом, упорством и терпением. Кроме такого механизма можно еще разработать гусеничный привод. Все зависит от фантазии человека, ведь многофункциональное устройство может быть полезным как в обработке почвы, так и в сборе угля.

Что касается инструментов, то могут понадобиться:

•  дрель, болгарка и электролобзик,
•  болты, гайки и гаечные ключи,
•  цепи, шлифовальная лента и проволока,
•  сапожный нож и отвертки,
•  сварочный инструмент.

Все зависит от того, из какого материала будет конструкция.

1.  Гусеничная приставка к мотоблоку своими руками может быть выполнена из транспортерной ленты и цепи. Это довольно простой вариант, не требующий использования специальных инструментов и станков. Края такой ленты необходимо обработать, чтобы предотвратить обтрепывание, затем прошить леской с шагом 1-2 см, используя специальные шарниры. Такая гусеничная лента легко и быстро ремонтируется и прослужит довольно долго.
2. Гусеницы на мотоблок своими руками из цепей и ремней с клиновидным профилем. Для этого ремни с профилем нужно соединить с цепями с помощью винтов или заклепок, используя грунтозацепы. Это тоже довольно простой вариант конструкции гусеничного типа, не требующий особых затрат денег и времени.
3. Самодельные гусеницы для мотоблока из автопокрышек для внедорожника считаются идеальным вариантом. Протектор такой резины имеет хорошее сцепление как с обледенелой поверхностью, так и с мокрой или заснеженной. Здесь следует удалить борта колеса так, чтобы осталась одна протекторная лента. Для этого можно использовать сапожный нож и смазывать его периодически маслом или мыльным раствором. Внутреннюю сторону нужно обработать, срезав лишние слои. Преимущество такой ленты заключается в замкнутом контуре, что уменьшает вероятность разрыва. Недостатком считается трудоемкость процесса и ограниченная ширина, что вполне можно исправить, удвоив протектор.

Из чего можно сделать?

Выбирая материал для гусениц, важно учитывать, что он не должен быть избыточно тяжелым. Так как сам мотоблок не обладает мощным двигателем, он банально не справится с увесистым материалом и, скорее всего, сломается

Гусеничный механизм, как правило, делается из мотошин, цепей, труб, ремней либо же транспортной ленты в комбинации с втулко-роликовой цепочкой.

Большинство мастеров создают гусеницы из автопокрышек – эти детали легко преобразовываются в требуемую конструкцию. Выбирать необходимо покрышки больших грузовых машин, учитывая имеющийся рисунок протектора и форму, ведь правильный рисунок улучшит сцепление с поверхностью. Лучше, если это будут запчасти, ранее принадлежавшие тракторам или иным крупногабаритным моделям.

Правильно подобранный протектор сможет хорошо контактировать и с мокрой землей, и с покрытой льдом, и с заснеженной поверхностью. Помимо материалов для гусениц, для конструирования полноценного устройства потребуется мотоблок с КПП, а также пара дополнительных колес. При необходимости к мотоблоку прикрепляется дополнительная телега и, по желанию, даже на полозьях, чтобы транспортировать грузы по глубокому снегу.

Гусеничный модуль для мотоблока

Гусеничный модуль для мотоблока — это приставка, которая даст возможность преобразовать свою технику в снегоход или мотобуксировщик. Причем сделать это можно будет в считанные минуты.

Для изготовления гусеничного привода к мотоблоку своими руками может понадобиться чертеж.

Под брендом «Крутец» выпускаются гусеничные ленты, которые независимо от мощности и веса культиватора, подойдут к мотоблокам любого производителя. У них прочная рама, и они могут эксплуатироваться в любой сезон. Приставка устанавливается на мотоблок с помощью ключей.

К известным приставкам на мотоблоки можно отнести отечественные «Рысь», «Муравей» и «Буран». К импортным относятся: Talon 380, Talon WTи др.

Что касается гусеницы, сделанной своими руками, то нужно помнить, что большой ее высоте повышается центр тяжести агрегата. Это грозит неустойчивостью и опрокидыванием на поворотах и проблемных участках. Для устойчивости нужно повысить дополнительную ось.

Если колесная база узкая, то ее нужно расширить. На ведущий вал надо установить втулку. Ее можно приобрести в любом магазине автомобильных запчастей.

Он просто не справится с большой нагрузкой. Идеальными являются мотоблоки с водяным охлаждением. Мотор при таком охлаждении не перегревается.

Гусеницы для мотоблока позволяют любителям активного отдыха зимой — рыбакам и охотникам — добираться до необходимого места беспрепятственно. На такой машине также можно перевозить различные грузы, сено или дрова.

Отзывы о самодельных гусеницах положительные. При самостоятельном изготовлении гусениц нельзя экономить на мелочах и деталях, в противном случае мотоблок получится ненадежный. Или нужно приобретать самодельные приставки у мастеров, которые не раз занимались изготовлением гусениц к мотоблокам.

Если вы не уверены в своих силах, лучше приобрести готовую приставку. Ее минусом является только высокая цена.

Обзор моделей приставок

Отечественные и зарубежные производители при изготовлении гусениц, делают упор на простое использование, устойчивость и надежность деталей. Среди лучших выделяют 5 моделей установок.

«Дачная-Стрелка» — сборка своими рукамиТам, где зимой выпадает много снега, теплица Дачная стрелка будет в самый раз. Над ее конструкцией работали инженеры…

Гусеничная приставка СП-МБ-Ф

Выпускают ходовую часть в Нижнем Новгороде, Россия. Предназначены для установки на минитракторы: Скиф, Фаворит. Установка позволяет развивать скорость до 18 км/час, что позволяет не только работать на огородном оборудовании, но и передвигаться по населенному пункту. Заявленная длина приставки 1 м, ширина – 60 см, высота – 34 см. Масса без минитрактора составляет 37 кг. Преимущества: высокая степень проходимости по любой местности, легкость в управлении, хорошее сцепление с различными видами поверхностей земли, высокий уровень производительности. Недостаток: приставка подходит для нескольких моделей мотоблоков.

Гусеницы модели СП-МБ-С

Производителем платформы является российская в Нижнем Новгороде. Подходит для установки для моделей мотоблоков: Омич, Анат, Салют, Тарпан. Во время передвижения и работы, может развивать скорость до 18 км/час. Ширина основания 60 см, высота – 34 см, а длина 1 м. Вес ходовой части 37 кг. К достоинствам относят: хорошее сцепление с дорогой, высокую производительность, при обработке почвы, снижает нагрузку на человека, гусеничные модули увеличивают мобильность при передвижении.

Мини-шпалеры: особенности применения на участкеВысокорослые овощные культуры нуждаются в опоре, чтобы не поломаться при первом сильном ветре. Кроме того, каркас…

Совет! Если на ваш мотоблок нет подходящего модуля, купите любой модуль и переделайте крепления.

Гусеничная приставка Talon 380

Брендовая приставка Талон характеризуется повышенной устойчивостью к любому виду бездорожья. Длина ходовой части 1,035 м, ширина 68 см, высота – 30 см. При этом колея гусениц 30 см, что говорит о высоком уровне проходимости. Преимущества: быстрый монтаж приставки на мотоблок, без особых знаний в технике, простой уход за составными элементами, высокий уровень производительности при небольшой нагрузке на двигатель мотоблока.

Снегоходная приставка САМ

Несмотря на название гусеничного модуля, его можно использовать круглый год, а не только для передвижения по снегу. Ходовая часть подходит для мотоблоков: Нева, Патриот Невада, Патриот Дакота, Фаворит, Целина, Угра, Ока, Каскад, Салют. После установки модуля вы сможете передвигаться по заснеженной дороге, перевозить большие грузы, убирать снег на придомовой территории. Приставку можно установить самостоятельно, буквально за 10 мин. Ширина гусениц 22 см, длина – 1 м, высота 34 см

Производитель обращает внимание на универсальность установок. Ранее для зимы и лета выпускали две различные модули

Установка забора из профнастила без сварки своими рукамиЧтобы дом и двор был надежно защищен от посторонних глаз, проникновения злоумышленников ограждение должно быть…

Подберите подходящую приставку под мотоблок и забудьте о тяжелых трудовых буднях на огороде. Гусеничный модуль облегчит вспашку огорода, позволит перевезти груз по рыхлой почве, что не было доступно с колесным приводом. Перед покупкой установки проконсультируйтесь со специалистом в магазине огородной техники.

Нюансы установки системы

Монтаж гусеничных автомобильных систем достаточно прост. Он очень похож на установку колёс. Существует несколько факторов, которые нужно обязательно учитывать.

Как правильно выбрать и установить гусеницы для Нивы? Читайте об этом в подробном материале нашего специалиста.

1. На раме должно быть предусмотрено крепление штанги. Именно к ней будет крепиться гусеничная конструкция.
2. Устройство можно установить не на все модели автомобилей.
3. Если машина оснащена моноприводом, конструкция не даст высокого эффекта. Она нормально функционирует только на машине с полным приводом.
4. Под крыльями должно быть много свободного места. Иначе гусеницы просто не встанут, или их будет невозможно повернуть.
5. Устройство требует наличия в машине гидроусилителя руля. Сцепление гусениц происходит на большой площади, а это затрудняет управление машиной. Поэтому без усилителя руля будет сложно проводить маневрирование.

Надо сказать, что мощность мотора в этом случае может быть любой. Гусеничный диск намного меньше диаметра обычного колёса. Поэтому начинает увеличиваться крутящий момент. В результате падает скорость передвижения. Производитель таких систем рекомендует не двигаться со скоростью, превышающей 65 км/ч.

Алгоритм выполнения деталей

Существует несколько проверенных способов изготовления гусеницы своими руками. Они зарекомендовали себя, как наиболее надежные.

Применение транспортной ленты

Считается одним из самых простых методов. Помимо транспортной ленты, потребуется втулковая роликовая цепь. Простота в этом случае заключается в том, что для изготовления не требуется большого количества вспомогательных материалов и инструментов. Для продления срока эксплуатации транспортной ленты в устройстве, надо обвести его по краям леской

При этом важно обеспечить шаг в 10 мм. Чтобы соединить ленты необходимо в этом случае кольцо, надо прошить его по торцам либо использовать шарниры

Особое внимание уделяют толщине транспортной ленты. От этого непосредственно зависит уровень нагрузки на агрегат

Оптимальным будет подбор ленты толщиной 7 мм как минимум. Помимо прочего, придется позаботиться и о дополнительном колесе с каждой из сторон

Можно снять его со старого автомобиля, но при этом важно, чтобы диаметр его совпадал с аналогичным параметром у колеса на мотоблоке

Использование автопокрышки

Для мотоблока нередко берут гусеницы из автопокрышек. Народные умельцы утверждают, что конструкция имеет высокую надежность, когда в неё включён указанный элемент. Чтобы полученный мотоблок был практичным, обязательно надо позаботиться о качестве автомобильных покрышек. Они должны иметь правильный рисунок протектора. В этом отношении предпочтительнее покрышки от крупногабаритных автомобилей и тракторов. Рисунок протектора имеет ключевое значение, так как выполняет роль грунтозацепа.

Процесс изготовления можно условно разделить на несколько этапов. Вот они:

1. После обнаружения подходящих покрышек вырезают из них дорожку для гусениц. Это трудоемкая работа, которая потребует много времени.
2. Используют для вырезания хорошо заточенный нож. Лучше взять тот, который используют сапожники. Время от времени его надо смачивать в мыльном растворе. Так резина будет лучше поддаваться резке.
3. Срезают с покрышек обе боковины. Чтобы упростить процесс, можно использовать для этого электролобзик с мелкими зубцами. Убирают лишние фрагменты внутри покрышки, если есть необходимость. Если дорожка получилась слишком твердое внутри, данную манипуляцию можно повторить.

Благодаря этому удается улучшить показатели надежности гусениц, что особенно важно в условиях больших нагрузок. И всё же такие гусеницы получаются довольно ограниченной длины

Она соответствует аналогичному параметру у автомобильной покрышки.

Из цепей и ремней

Вездеходы на гусеницах часто изготавливают с применением обычных ремней с клиновидным профилем. Соединяются они промеж собой посредством грунтозацепов. Ремни прикрепляют винтами или заклепками.

Дополнительным способом является использование одинаковых по размеру цепей. Этот материал часто обнаруживается в большом количестве в гараже у дачников. Процесс изготовления сводится к следующим моментам:

• Берут 2 одинаковые по размеру цепи. Последние звенья разрывают, после чего объединяют их в замкнутое кольцо. Пережимают звенья и заваривают их.
• Грунтозацепами соединяют цепи между собой и обеспечивают надежное крепление. Эти приспособления можно сделать из простых стальных пластин подходящей толщины. Их соединяют посредством болтов.

Если нет желания изготавливать гусеницы самостоятельно, можно взять такие изделия от старой техники. Например, хорошую эффективность демонстрирует мотоблок на гусеницах от Бурана. Есть смысл использовать именно старые детали, так как новые бурановские гусеницы стоят довольно дорого.

https://youtube.com/watch?v=TRCcf646ahQ

Производство

Для открытия и запуска производства требуются немалые деньги, хотя получение патента на вездеход «Метелица» было осуществлено в 2003 году, из-за финансовой составляющей времени на открытие предприятия ушло достаточно много.

Сегодня выпуск платформ составляет около сотни в год, производство расширяется с каждым годом, в других городах открываются филиалы по производству «Метелицы». Первыми городами, открывшими представительства, стали Тюмень и Салехард.

В открывшиеся филиалы постоянно требуются сотрудники для сборки, технического обслуживания и организации продаж изделия. На изготовление одной единицы уходит около месяца.

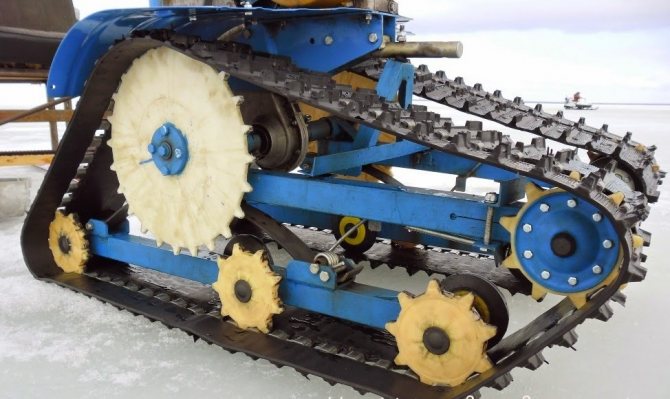

Гусеница для мотобуксировщика своими руками

Мотобуксировщик, получивший в народе название «мотособака», как нельзя лучше подходит для использования в северных широтах с хорошим снежным покровом. Используя мотоблок, можно самостоятельно сделать альтернативную собачьей упряжке быстроходную гусеничную машину, которая сможет буксировать по снегу сани с человеком или небольшим грузом.

Можно использовать старую гусянку от снегохода «Буран». Чтоб увеличить ходовую часть, следует разрезать ее пополам и нарастить при помощи вставок. Траками могут послужить каретки со старого «Бурана». Достаточно трех кареток с катками. Их также нужно распилить и нарастить вставками.

При отсутствии старых запчастей гусеницу для мотобуксировщика можно изготовить из подручных средств одним из вышеописанных способов. Например, из транспортерной ленты.

Для изготовления понадобятся:

• транспортерная лента шириной от 22 см.;
• металлические шины для усиления;
• деревянные бруски из твердого дерева для гусеничных траков.

Предлагаем вашему вниманию видео, на котором показан процесс изготовления гусеницы.

Изготовление гусеницы для мотоблока – процесс несложный, хотя требует достаточного количества времени. Также необходимо приложить все старание и умение, чтобы все звенья гусянки располагались на равном расстоянии друг от друга. Это поможет избежать перекосов и соскальзывания гусеничного полотна с несущих поверхностей.

Рубрика: Самоделки
