Когда важно надёжное соединение: выбираем обжимные металлические хомуты

Виды обжимных металлических хомутов для труб

Вид обжимных металлических изделий определяет их назначение и конструктивные особенности. Их можно классифицировать следующим образом:

спиральные – для фиксации необходимо повернуть по часовой стрелке или против неё, используются на водопроводных сетях, выполненных из армированных пластиковых труб;

Хомут типа «усиленный крепёж»

проволочное крепление – выполнен в виде нескольких колец из проволоки, соединённых механизмом для их стягивания;

Хомут червячного типа

Хомуты типа «усиленный крепёж» ещё называются силовыми шарнирными устройствами, что обусловлено их конструкцией и принципом работы элемента крепления. Червячные модели могут именоваться как ленточные металлические хомуты, что также связано с их конструкцией. Проволочные изделия могут именоваться как спиральные, поэтому при выборе модели необходимо ориентироваться в этих наименованиях. Все виды хомутов могут выпускаться в усиленном исполнении, что выражается в размерах используемых материалов (толщина и диаметр), а также конструкции стягивающих механизмов.

Хомут пружинный, самозажимной

Ремонтные и крепёжные хомуты: основные отличия

Крепёжные соединители и ремонтные — это совершенно разные изделия. Каждый из них выполняет конкретную функцию, соответственно, имеет свои отличительные свойства. Фиксатор ремонтного типа — это многофункциональный хомут, который предназначен для устранения в трубопроводных системах неполадок следующего типа:

• трещины продольного и поперечного типа;
• нарушение герметичности в соединительных деталях (фитингах);
• свищи на трубах, образованные вследствие блуждающих токов.

В основном для ремонта используют классические модели хомутов в виде металлических пластин с согнутыми концами. Именно на этих местах устанавливают гайки и болты для стяжки. В комплекте к таким устройствам не идёт резиновая прокладка, поэтому её нужно подбирать индивидуально.

Некоторые хомуты имеют удобные рукоятки для крепления

Ремонтные хомуты пользуются преимуществами перед крепёжными. Они отличаются простым и оперативным монтажом, подходят для устранения практически любой неисправности, не требуют слива воды для проведения работ.

Комплектация

Хомуты могут продаваться как с резиновыми уплотнителями, так и без них. В качестве прокладки применяется микропористые виды резины, обеспечивающие практически полное гашение вибрационных волн, возникающих от движения воды внутри системы. Кроме того, прокладка значительно снижает шум и делает стык более герметичным. Применение хомутов с резиновыми уплотнителями целесообразно при монтаже водопровода в жилых помещениях, проведении ремонтных работ, а также при работе с системами, в которые теплоноситель подаётся под большим давлением.

Хомуты представлены в большом разнообразии типоразмеров, что значительно облегчает их выбор и позволяет приобрести модель для труб любого сечения. Модели выпускаются в диапазоне 14-540 мм и охватывают практически весь размерный ряд труб, включая изделия большого диаметра.

Хомут обжимной RSGU

Хомут обжимной RSGU металлический (тип 1) с резиновой прокладкой для крепления жестких и мягких труб, шлангов, кабелей. Лента хомута обеспечивает простой и безопасный монтах. Опорные шайбы на концах усиливают ленту и предохраняют её от ослабления и повреждения. Размеры хомутов для труб диаметром от 5 до 50 мм.

RSGU — обжимной хомут со звукопоглощающей и виброгасящей резиновой прокладкой EPDM.RS — хомут без резиновой прокладки.RLGU — вариант обжимного хомута с резиновой прокладкой EPDM, но без опорных шайб, применяется при небольших нагрузках. Ширина ленты только 12 мм.

• Лента — оцинкованная сталь
• Прокладка — резина EPDM с хорошей стойкостью к старению, УФ, кислотам, щелочам при температурах от -40°С до +120°С.

Размеры винтов и гаек для ленты шириной 12 мм — М5, 15 мм — М6, 20 мм — М8.

Вы можете заказать и купить обжимные хомуты RSGU по оптовым ценам. Поставка осуществляется без винтов и гаек.

192007, Санкт-Петербург, ул. Курская, 27

Крепеж оптом

Торговый Дом Нева продает оптом крепёж стандартов DIN, ГОСТ, оцинкованные метизы и высокопрочные крепёжные изделия. Поставки строительного крепежа осуществляются во все регионы России.

Источник

Ремонтные хомуты для трубопроводов: как выглядят и когда применяются

Использование ремонтных хомутов – это способ быстро отреагировать на аварийную ситуацию даже при отсутствии возможности сброса давления в системе. Это может быть сквозная коррозия или некачественно проваренный шов. Иногда при сильном механическом воздействии может лопнуть пластиковая труба канализации или ПВХ магистраль отопления. В этих ситуациях можно также обойтись установкой ремонтного хомута.

Так выглядит ремонтный хомут для труб

Характеристики ремонтных сантехнических изделий

Ремонтный хомут универсален и может быть использован для труб из любого материала. Ограничением служит только повреждение искривлённого участка или место ответвления трубопровода – здесь подобные изделия бессильны. Изготавливаются ремонтные хомуты из металла (оцинковка или нержавейка), а внутри имеют резиновую вставку.

Многообразие ремонтных сантехнических изделий для труб, представленных на российском рынке:

Мнение эксперта
Валерий Дробахин
Инженер-проектировщик ВК (водоснабжение и канализация) ООО «АСП Северо-Запад»

“В качестве ремонтного может быть использован и крепёжный хомут. Однако следует понимать, что крепежи не предназначены для ремонта, и использовать их можно только в крайнем случае”.

Рассмотрим некоторые виды ремонтных изделий, присутствующих на российском рынке.

Некоторые виды ремонтных хомутов

1. Двусторонний – состоит из двух полукруглых частей, скрепляющихся между собой болтами (по 2, 3 или 4 на одну сторону). Такой вид является самым простым, поэтому стоимость его невысока.
2. Односторонний – имеет U-образную форму с перемычкой. Подходит для ремонта лишь небольшой течи. При монтаже требуется установка резиновой прокладки.
3. Многосоставный – состоит из трёх и более частей, соединяемых между собой болтами. Такие хомуты используются для ремонта труб большого диаметра.

Самостоятельное изготовление

В случае невозможности приобретения заводского хомута сделать крепёж своими руками не составит труда. Выполнить обжимной элемент можно из оцинкованной жестяной пластины толщиной 1 мм. Для этого нужно вырезать полоску, ширина которой может составлять 4-8 см. Для определения длины следует измерить диаметр трубы и умножить на 3,14. Полученное числовое значение и будет длиной полосы. К этому значению нужно прибавить ещё 3-4 см, необходимых для формирования ушек крепления, после чего вырезать заготовку.

На боковых сторонах полосы следует просверлить два отверстия на расстоянии 5-7 мм от края. В случае, если планируется изготовление широкого хомута, количество отверстий должно быть увеличено. Так, для изделий до 6 см шириной вполне достаточно двух крепежей, тогда как для модели шириной 8 см потребуется уже 3 болта. После проверки на совпадение проделанных отверстий в хомут следует вставить прокладку и закрутить болт.

Простое устройство, низкая стоимость и лёгкий монтаж значительно расширяют сферу применения хомутов, выгодно отличают их от других крепёжных приспособлений и позволяют выполнить их установку самостоятельно.

О нержавеющем хомуте для крепления трубы смотрите в следующем видео.

Конструктивные особенности и предназначение

Хомуты выполнены в виде пластин закруглённой формы, обхватывающих трубы и удерживающих их с помощью болтов. Для более плотной фиксации трубопровода и снижения механической нагрузки на крепления в конструкции предусмотрены уплотнительные прокладки, выполненный из профилированной резины или пищевого каучука. Он равномерно обхватывает трубопровод и предохраняет его от повреждения при стягивании скоб. На некоторых моделях затягивающие гайки также имеют прокладки и уплотнительные элементы, обеспечивающие более плотное прилегание элементов друг к другу.

Сфера использования хомутов очень обширна. Элементы используются для надёжной фиксации водопроводных и отопительных труб к стенам, что обеспечивает конструкции полную неподвижность и часто является необходимым условием при обустройстве коммуникаций. Хомуты широко используются в качестве герметизирующих скоб, монтируемых на слабые соединения и участки течи. Скобы плотно прижимают уплотнительные прокладки к повреждённому месту и устраняют протекание. Изделия могут накладываться на вертикальные и горизонтальные трубопроводы и устанавливаться при любых показателях температуры и влажности. Благодаря наличию резинового уплотнителя модели часто используют для заземления системы водопровода.

Нередко при помощи хомутов перекрывают отверстие от врезки, необходимость в которой на данный момент отпала. Деталь прекрасно справляется с коррозионными повреждениями, трещинами мелкого и среднего размера, и незаменима при переломах труб. В этих случаях используется специальный вид хомутов, закрепляемый на стены или потолки и поддерживающий повреждённый участок. Крепёжные элементы могут быть установлены на железобетонные, пластиковые, чугунные, стальные, медные и алюминиевые трубопроводы, и способны заменить сварочный процесс. Единственным ограничением по применению хомутов является их установка на крестовых стыках и искривлённых участках трубопровода. В таких криволинейных конструкциях использование хомутов неэффективно.

Главным отличием хомутов от фитингов и других фасонных частей трубопровода является момент их установки. И если другие элементы монтируются в систему в процессе её формирования, то хомуты устанавливаются на уже готовую конструкцию и завершают этап её монтажа. Одним из важных эксплуатационных свойств хомутов является их способность допускать продольное движение труб, возникающее вследствие линейного расширения. Однако поперечное смещение при этом невозможно. Благодаря этому качеству трубопровод может реагировать на изменения температуры в сети, оставаясь при этом неподвижной и жёсткой конструкцией.

Несмотря на относительную простоту устройства, ко всем видам хомутов предъявляются жёсткие требования ГОСТ. Это объясняется функциональной значимостью моделей и их значительным влиянием на общую прочность магистральных систем. Для каждого типа крепёжных элементов существуют свои нормы. Так, маркировка 24137 80 регламентирует ряд требований, предъявляемых к металлическим изделиям в виде подковы, кольца и двух полуколец. В документе подробно прописываются типоразмеры, марка стали, предельно допустимые нагрузки и величина предельного затягивания. В комплект каждого изделия обязательно входит крепление в виде шпильки-самореза, пластикового дюбеля или соединительной гайки. Полимерные модели соответствуют требованиям ГОСТ 17679 80, в котором также прописаны конструктивные характеристики и особенности использования пластиковых изделий.

Ремонтные хомуты для трубопроводов: правила эксплуатации и внешней вид

Для ликвидации опасных последствий аварий на трубных магистралях применяются хомуты ремонтного типа. Например, при прорыве водопроводной или отопительной системы, достаточно просто зафиксировать место проблемы без сброса давления. Такой способ ремонта может носить временный или постоянный характер.

Ремонтный хомут может состоять из нескольких секций

Технические характеристики для ремонтных фиксаторов

С технической точки зрения, трубный нержавеющий или оцинкованный хомут представляет собой скобу с резиновой вставкой, которая придаёт месту соединения герметичность. Однако данные модели приспособлений предназначены исключительно для повреждений на прямых участках трубопровода. На изгибах или разветвлениях лопнувшие конструкции отремонтировать таким образом невозможно.

Приспособления для ремонта трубопроводов обязательно должны обладать следующими характеристиками:

• наличие болтовых зажимов;
• присутствие резинового герметика разной толщины;
• возможность распорки деталей обжима между собой;
• прочный металл, который не поддаётся деформации.

Какие бывают виды ремонтных хомутов

В зависимости от сложности работы по креплению трубопроводов, необходимо выбирать и модель ремонтного хомута. Разберёмся с существующими разновидностями:

• односторонний. Чаще всего, это U-образная модель крепежа, которая имеет одну полуось с резьбой на концах и перемычку, которая впоследствии фиксирует трубу с помощью болтов. Однако такой вариант приспособления удобен только для предотвращения различных протечек;
• двухсторонний — это конструкция, имеющая два металлических полукруга, которые соединяются между собой с помощью болтов, который на данной конструкции может быть от 2 до 4 штук;
• многосоставной. Такой хомут представляет собой более сложный вид крепления. Обычно этот вариант предназначен для фиксации нескольких трубопроводов одновременно.

Силовые крепежи могут сужаться к месту крепления

Какие бывают металлические обжимные хомуты, и чем отличается один от другого

Такие сантехнические изделия делят на 2 вида:

• ремонтные, позволяющие отсрочить сварные работы или устранить течь из трещины в пластиковом трубопроводе;
• крепёжные (обжимные). С их помощью можно соединить трубы или шланги или закрепить магистраль на необходимой высоте.

Важная информация! Использовать один вид вместо другого проблематично, а иногда и вовсе невозможно, хотя российские умельцы с такой задачей часто справляются, особенно если под рукой нет нужного хомута. Не зря ещё в старину на Руси появилась поговорка «Голь на выдумки хитра». Попробуем разобрать подробно, какие типы хомутов есть в каждом из видов, где они применяются и как используются. Начнём с крепёжных изделий.

Такие сантехнические изделия позволяют отремонтировать магистраль без производства сварных работ

Металлические стальные хомуты для крепления труб

Крепёжные хомуты изготавливаются из различных видов металла и различаются по геометрическим размерам, конструкции и типу фиксации.

Основные технические параметры и материал изготовления

При изготовлении металлических хомутов используется нержавеющая или углеродистая сталь с нанесением защитного слоя от коррозии (цинк или иной материал). Основными техническими характеристиками подобных изделий являются:

• типоразмер, определяющий диаметр закрепляемой трубы (измеряется в дюймах);
• толщина (измеряется в мм);
• размер соединительной гайки (если таковая имеется);
• рабочая нагрузка (измеряется в килоньютонах);
• разрушающая нагрузка (измеряется в килоньютонах).

Конструктивно элементы крепления могут поддерживать различное количество труб одновременно при их параллельной прокладке

Конструкционные формы и тип фиксации

Тип фиксации, предусмотренный на изделии, определяет вид трубопровода,на котором может быть использована конкретная модель, а также его назначение. Фиксация бывает двух видов:

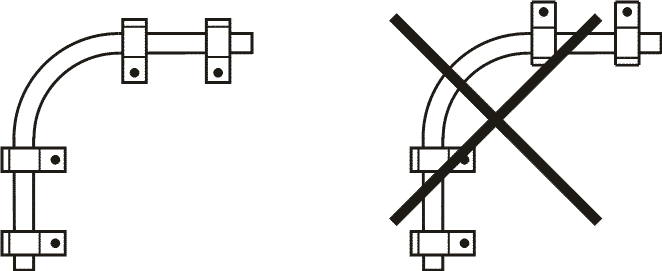

• жёсткая (неподвижная) – выполняется в местах изгибов и разветвлений в системах водопровода и канализации;
• плавающая (подвижная) – используется в сетях отопления и горячего водоснабжения, где возможны продольные перемещения труб в процессе эксплуатации, связанные с изменением температурного режима работы систем.

По конструкции (форме) металлические крепёжные хомуты бывают следующих видов:

• разъёмное кольцо;
• два полукольца;
• скоба U-образной формы.

Скоба U-образной формы изготавливается для каждого типоразмера труб, что позволяет подобрать необходимый элемент крепления для трубопроводов разного диаметра

Какие бывают металлические хомуты для шлангов высокого давления

Обжимные металлические усиленные хомуты одинаково важны как для магистральных трубопроводов, так и для гибких шланговых магистралей. Для таких систем предусматриваются либо червячные варианты фиксаторов, либо силовые.

Шланговые крепежи имеют большую степень зажима

Червячные хомуты для шлангов

Червячный тип крепления представляет собой кольцо с болтом и засечками, которые нанесены на внутренний край хомута. Это помогает приспособлению герметичнее удерживать соединение.

Зафиксировать крепёж можно посредством крестовой отвёртки

Силовые хомуты для шлангов высокого давления

Приспособления для крепления силового типа в соединениях отлично справляются со своими задачами, при этом их бывает несколько подвидов:

• ленточные и проволочные оцинкованные имеют в качестве зажима болтовое соединение;
• усиленные хомуты для шлангов — имеют зажимы с обеих сторон;
• универсальные литые, оснащённые двумя болтовыми креплениями.

Такие фиксаторы оснащаются крепёжными болтами и имеют массивные распорки

Изготавливаются все эти виды хомутов исключительно из нержавеющей стали. Все они одинаково просты в эксплуатации и относительно дёшевы, поэтому некоторый запас таких крепежей в хозяйстве не помешает.

Рекомендуем посмотреть видеообзор хомутов, в котором рассказывается о том, для каких целей тот или иной тип используется, какие из них лучше купить.

Watch this video on YouTube

Уважаемые пользователи, если у вас остаются вопросы по теме публикации, обязательно задавайте их. Наша команда с удовольствием ответит на них в самое ближайшее время. Если есть опыт использования того или иного обжима — делитесь им с нами.

Разновидности

Хомуты представлены на строительном рынке в широком ассортименте. Модели производятся в большом разнообразии типоразмеров и подразделяются по таким признакам, как способ фиксации, наличие уплотнителя, форма, материал изготовления и предназначение.

По материалу изготовления изделия подразделяются на пластиковые и стальные. Причём стальные элементы могут быть выполнены как с применением оцинковки, так и без неё. В сравнении с пластиковыми моделями стальные хомуты считаются более востребованными и популярными. Это объясняется низкой стоимостью изделий, хорошей устойчивостью металла к растяжению и высокой прочностью. Недостатком металлических хомутов является низкая устойчивость неоцинкованных моделей к коррозийным процессам. Поэтому в тех случаях, когда установка хомутов планируется в излишне увлажнённых помещениях, следует выбирать модели из нержавеющей стали либо хомуты, покрытые цинком.

Пластиковые варианты отличаются повышенной эластичностью, высокой устойчивостью к вибрациям и способностью создания подвижной фиксации. Модели могут применяться для крепежа трубопровода диаметром не более 10 см.

В зависимости от возложенных на них задач хомуты подразделяются на спиральные, силовые, проволочные, червячные, трубные и врезные варианты.

Спиральный хомут является достаточно распространённым устройством и предназначается для жёсткой фиксации труб в системе.

Силовой имеет форму ленты с отверстиями для болтов и незаменим при работе на магистралях с повышенным рабочим давлением, на насосных станциях, пневматических и гидравлических системах.

Проволочные хомуты представлены в виде одного или нескольких колец из стали, оснащённых стягивающими крепёжными элементами. Модель предназначена для гофрированных труб и незаменима для их фиксации при сильных подвижках.

Червячная модель представляет собой стальную полоску с дорожкой, оснащённую зубчиками и шурупами для затягивания. Модель используется при обустройстве отопительных систем, а также в качестве фиксирующего механизма трубопроводов, подвергающихся воздействиям серьёзных вибраций.

Трубные хомуты представлены в виде колец со скобами и устанавливаются для закрепления трубопровода в случаях, когда необходимо понизить внутреннее напряжение в системе во время ремонта.

Пружинный хомут имеет достаточно узкую специализацию и используется на трубах, подверженных линейному расширению.

Врезной, или седельный, хомут с отводом является более сложным механизмом и предназначен для установки в места разветвлений трубопровода. Главным его отличием от традиционных моделей является наличие муфты, оснащённой резьбовыми патрубками, что позволяет врезать хомут в систему и в короткий срок подключить дополнительную ветку. Герметичность такого соединения обеспечивает прокладка, находящаяся внутри хомута, и изготовленная из профилированной резины.

Поворотные модели, известные также как шарнирные замки, применяются для установки строительных лесов и используются при креплении распорок диагонального типа. Благодаря поворотным хомутам все элементы могут быть закреплены под любым углом, что придаёт дополнительную прочность конструкции и обеспечивает её устойчивость.

По типу фиксации все хомуты подразделяются на два вида:

• К первым относятся модели, формирующие жёсткий тип крепления, при котором труба становится полностью неподвижной. Обжимные скобы таких изделий надёжно затянуты болтами, а сам хомут прочно прикреплён к стене. Используется такой тип креплений на участках изгибов трубопровода и при наличии разветвлений.
• Ко второму типу относятся модели с подвижным креплением, используемые для фиксации труб отопления и ГВС. Специфика крепления не создаёт препятствий для удлинения и сжатия трубопровода и обеспечивает его продольную подвижность. В результате создаётся оптимальное напряжение магистрали, значительно продлевающее срок эксплуатации сетей.

Конструктивно хомуты представлены несколькими типами:

• разъёмное кольцо, сформированное в виде круга и имеющее один механизм крепления, фиксируемый болтом;
• кольцо, состоящее из двух полукруглых пластинок и имеющее уши крепления с обеих сторон;
• лента, сложенная кольцом и имеющая несколько положений для фиксации;
• U-образная модель, часто изготавливаемая из пластика, оснащённая защёлкой-фиксатором и способная крепиться жёстким и подвижным способом одновременно.
