Как собрать измельчитель веток электрический садовый своими руками?
Содержание:
- 1 Типы дробилок для фермерского участка
- Особенности конструкции и изготовления измельчителя травы
- Дробилка для яблок
- Измельчитель на двух валах
- Классификация измельчителей веток
- Изготавливаем садовый измельчитель для травы у себя дома
- Составление проекта
- Типы самодельных садовых устройств
- Из стиральной машины
- Главные преимущества самодельных садовых измельчителей
- Разновидности
- Делаем садовые измельчители веток, стеблей и травы своими руками: чертежи, устройство, этапы монтажа
- Подготовка материалов
- Как выбрать оптимальный и не ошибиться?
- Устройство и принцип работы электрического садового шредера
1 Типы дробилок для фермерского участка
Перед тем как сделать ту или иную , следует четко определится с типом сырья, которое она будет перерабатывать. Исходный материал имеет разную структуру и степень жесткости, соответственно и оборудование для измельчения будет отличаться рядом особенностей.
Измельчитель веток — незаменимый утилизатор растительных отходов
По данному критерию выделяются:
- яблочный пресс;
- дробитель винограда;
- дробилка для костей;
- универсальный измельчитель (например для ).
Конечно, это не весь перечень возможных вариантов. Но, перечисленные механизмы могут перерабатывать большую часть сельскохозяйственной продукции, и очень просты в изготовлении.
1.1
Как сделать измельчитель для травы своими руками?
Электрическое устройство для переработки сена и травяных культур не требует особых навыков. Для его изготовления достаточно подручных материалов. Состоит механизм из бункера для сырья, измельчительного барабана с несколькими ножами, дробительного механизма, специального сита, выпускного канала и электропривода.
Весь процесс изготовления имеет такой вид:
- Прежде всего нужно позаботится о электроприводе. В качестве силовой установки подойдет двигатель с мощностью 800 Вт и выше. Более мощные модели будут давать меньшую степень измельчения.
- Вторым пунктом идет изготовление барабана. Для стенок измельчительной камеры и ее основы подойдет металл с толщиной 4 мм. Высота барабана должна быть не менее 10 см, ширина минимум 30. В дне измельчителя прорезается отверстие под соединение с приводом.
- Дальше идет основа с поддоном и бункер для сырья. Их можно сделать из жести или из металлической оцинкованной бочки.

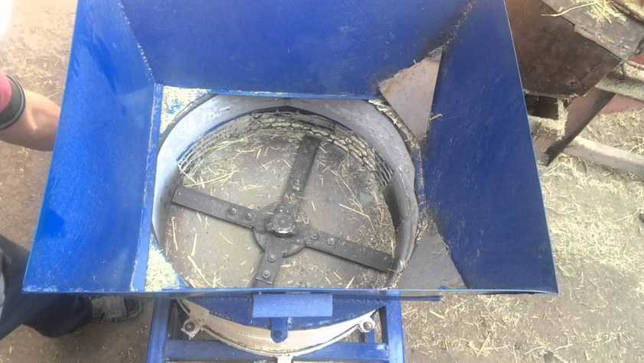

- В качестве режущего органа используется металлические пластины (2 и больше), которые соединяются с диском привода посредством длинных болтов и уплотняющих шайб. Если длина болтов позволяет, можно сделать два уровня ножей, что улучшит измельчение.
- Заканчивается самодельная дробилка для сена своими руками выпускным патрубком. Для него лучше всего использовать полимерные трубы от водопровода или канализации. Они не поддаются коррозии и подходят по диаметру.
Прежде чем активно использовать устройство, его нужно внимательно осмотреть, дальше проводится подтягивание всех болтовых креплений и проверка сварочных стыков. Только после этого проводится первый запуск. В качестве проверочного сырья подойдет крупная солома.
Особенности конструкции и изготовления измельчителя травы
Различают два типа траворезок: бензиновые и электрические. Первые позволяют выполнять работы в любом месте участка. Аппарат справляется не только с травой, но и с ветками. Вторые привязаны к месту, хотя менее тяжелые. Качество зависит от мощности двигателя.
Принцип работы измельчителя схож с кухонным комбайном. Траву помещают в резервуар, в котором расположены ножи. Электромотор приводит в действие вал. Ножи начинают вращаться и измельчать траву. Конструкция состоит из:
- двигателя;
- вала с ножами;
- металлической рамы – опора;
- кожуха защитного;
- приемного контейнера.
Внимание! Чтобы измельчитель травы удобно было перемещать по участку, к его основанию крепят колеса.
Специалисты рекомендуют устанавливать двигатель 3000 Вт с 1500 оборотов в минуту. Чем выше скорость, тем лучше будет измельчены отходы, и ботва не будет наматываться на вал. В приусадебном хозяйстве измельчитель травы используют для:
- утилизации отходов;
- заготовки корма для животных и птицы;
- приготовления мульчи или сырья для компоста.
Дробилка для яблок
Собираю яблоки и промываю водой от грязи. Первым делом, дроблю яблоки
в самодельной дробилке.
Привод дробилки — небольшая дрелька мощностью 350 Ватт, этого достаточно для дробления целых яблок.
Яблоки засыпаются небольшими порциями в бункер, сделанный из обрезков ламинированного
ДСП, и перемалываются барабаном. Сам бункер просто ставится сверху и ничем не крепится,
что позволяет легко снимаь его для очистки.
Рабочим столом служит кусок ламинированной столешницы (такие остаются после врезки мойки в кухонную мебель).
В столешнице прорезано отверстие, с двух сторон от него прикручены бруски 60×40 мм из сосны.
В свою очередь, дощечки из дуба крепятся саморезами к сосновым брускам. В дубовых дощечках просверлены
отверстия под шпильку, на которую насажен барабан дробилки. Никаких подшипников не используется.
Барабан склеен из четырех обрезков буковой доски толщиной 25 мм (старая полка с кладовки).
Дощечки проклеены между собой акриловым клеем. Получившийся брус 100×100 мм слегка оцилиндрован
рубанком. Затем по оси просверлено отверстие и барабан был посажен на клею на шпильку 10 мм диаметром.
Шпильку с заготовкой барабана установил на место, закрепив длинный конец шпильки в патрон дрели.
При включении дрели у нас получается как-бы токарный станок. Барабан вращается вместе со шпилькой,
и, использовав подставку из бруска и стамеску придаем ему форму практически идеального цилиндра.
Проточив барабан, вкрутил в него саморезы длиной 25 мм. Из дерева саморезы выступают примерно на 10 мм.
После первых дроблений дощечки покоробило из-за намокания и разорвало один шов.
Пришлось заново клеить и дополнительно прокручивать все тело барабана саморезами 70 мм длиной.

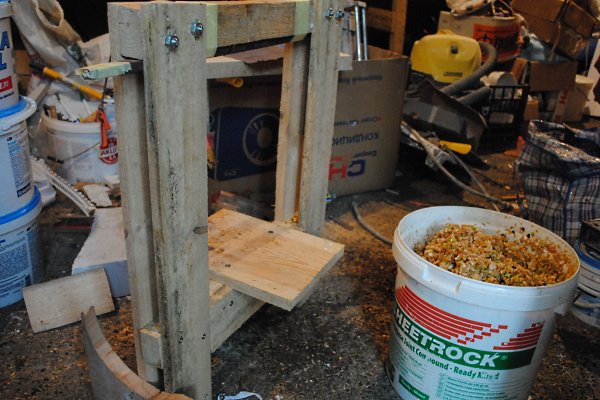

Пятнадцать-двадцать минут дробилки, и у нас уже ведро измельченных яблок, можно переходить к
отжиму сока. Рама под отжим собрана из досок и брусков, местами на саморезах, местами на шпильках.
Поддоном под корзину для отжима служит крышка от ведра из-под шпаклевки. Конечно, лучше было бы
использовать подходящего размера таз с плоским дном, в нашем случаем просто наклоняем всю раму
для слива сока.

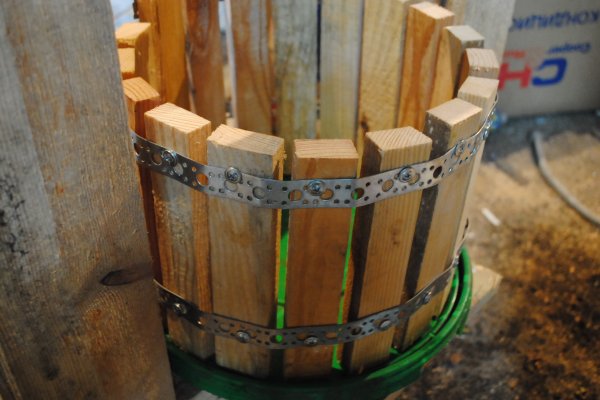

На поддон устанавливаем корзину. Корзина для отжима изготовлена из реек 20×35 мм,
скрепленных между собой перфорированной
монтажной лентой из оцинковки. Зазоры между рейками выставлялись на глаз около 1 см.
Изначально корзина была около 40 см высотой, сейчас, около 25 см. При такой высоте,
в корзину помещается треть ведра намолотых яблок.

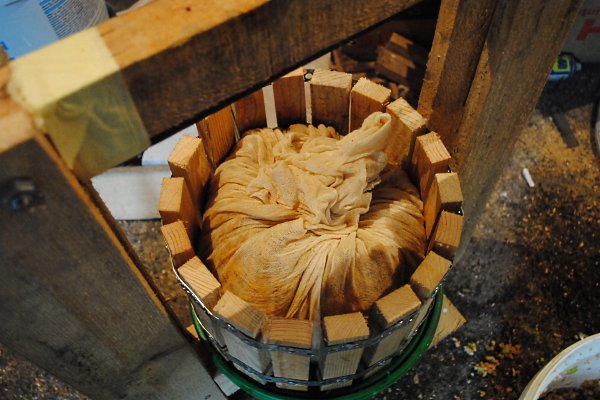

Для фильтрации сока в корзину укладываем обычную марлю, сложенную вдвое.
Дробленые яблоки насыпаем в получившийся мешок из марли.
Свободные концы марли сводятся и скручиваются вместе.
На мешок из марли укладывается поршень из двух кружков буковой доски (той же, из которой сделан барабан).
Изначально круги поршня были склеены между собой, но их также покоробило и клеевой шов разорвало.
Так как все работает и в таком виде, склеивать покоробившиеся кружки не имеет смысла.

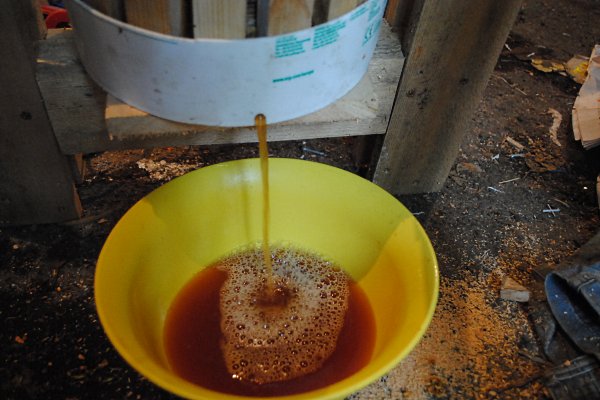

Сок начинаем сбегать даже раньше, чем придавливается поршень. Наклоняем раму, чтобы сок стекал
в подставленную миску. Слегка продавливаем поршень рукой. Сок пошел!
Сверху на поршень устанавливаем двухтонный автомобильный домкрат. Шток домкрата упирается
в верхнюю перекладину рам усиленную полосой металла (чтобы распределить нагрузку).
Наклоняем раму для стока сока в миску (подпираем специально обученной реечкой) и качаем ручку домкрата.
Процесс идет полным ходом. Прожимаем поршень домкратом, немного ждем, еще прожимаем. Даем
время стечь соку. Можем покамест присесть, отдохнуть и пощелкать орехи
самодельным орехоколом .
После нескольких отжимов вместо крышки приспосабливаем обрезанное ведро из-под шпаклевки с просверленным отверстием для слива.
В результате, за двадцать минут ведро намолотых яблок превращается в 4-5 литров сока.
Яблочный сок, выжатый своими руками с помощью нехитрых самодельных приспособлений. Вкуснотища-то какая!!!
Измельчитель на двух валах
Возможно, конструкцию модернизировать и разместить два вала с ножами. Каждый вал обеспечить 3-4 режущими пластинами. Закрепить их между двух пластин из металла с помощью болтов, учитывая, что они должны быть смещены относительно центра вала. Чтобы они свободно вращались, прибегнем к помощи четырёх подшипников, которые закрепим на металлических пластинах. Чтобы движения были синхронными, используем две шестерёнки, которые приводятся в движение мотором. Крутящий момент передаёт ремень или цепь.
Чтобы правильно выбрать расстояние между валами нужно учесть ширину ножей и толщину веток.
Если для дискового измельчителя необходимо 2500-2800 об\мин и мощность 4 кВт, то для двух валового нужно снизить обороты. Это осуществляется установкой на валу шестерни или шкива меньшего диаметра, а для привода валов установить большую шестерню.
Классификация измельчителей веток
Планируя создание садового читтера, надо обязательно иметь представление о том, с древесными отходами какой толщины придётся иметь дело. Поскольку все измельчители органического мусора можно разделить по мощности электродвигателя и принципу работы ножевого блока, максимальный диаметр древесных обрезков влияет на выбор конструкции, эксплуатационные параметры и технические характеристики агрегата.
По типу используемой силовой установки
В садовых шредерах могут использоваться как электромоторы, так и двигатели внутреннего сгорания. Достоинства первых — простота, компактность, удобство эксплуатации. Тем не менее, с помощью бензинового или дизельного силового агрегата можно создать по-настоящему мобильную установку, а их мощность позволяет перерабатывать ветки толщиной более 10 см.
Измельчители с двигателем внутреннего сгорания имеют высокую мощность и более мобильны, чем электрические агрегаты
При выборе электрического силового агрегата обязательно надо учитывать следующие факторы:
- двигатели до 1500 Вт можно использовать при небольших объёмах работ и толщине прутьев не более 2 см;
- силовые установки мощностью 3 – 4 кВт являются оптимальным вариантом для загородных участков с небольшим садом. С их помощью можно дробить ветки диаметром до 5 см, чего вполне достаточно для небольшого частного подворья;
-
электрические асинхронные машины от 6 кВт могут в течение длительного времени перерабатывать на щепу толстые ветки (от 10 до 15 см) и рекомендованы к использованию в больших хозяйствах.
Следует заметить, что мощные электродвигатели требуют подключения к трём фазам. Если же используется обычная двухфазная сеть напряжением 220 В, то лучшим выходом из ситуации является бензиновая или дизельная силовая установка. Её мощности в 5 – 6 л. с. будет достаточно в большинстве случаев.
По конструкции ножевого блока
От конструкции ножевого блока садового шредера зависит диаметр веток, которые можно будет измельчать, и какой размер переработанной щепы будет получен на выходе из агрегата. Например, простейшие устройства могут перерабатывать только тонкие ветки, разрезая их на отрезки от 2 до 10 см, в то время как более сложные устройства способны дробить толстые ветки, перемалывая их в труху или производя отрезки длиной 10 — 15 см.
Конструкция заводских ножей чаще всего представлена в трёх вариантах:
-
дисково-ножевой блок, который используется для травы и прутьев толщиной не более 2 см;
-
режущая система фрезерного типа, которая без труда справится с толстыми, до 8 см ветками. Единственное условие — сырье должно быть сухим, иначе фрезы забиваются волокнами древесины и требуют постоянной чистки;
-
шнековые и турбинно-фрезерные режущие блоки являются наиболее производительными и универсальными — они одинаково легко могут переработать на щепу сырые и сухие ветки довольно крупного размера.
В самодельных конструкциях повторить шнековую или турбинно-фрезерную конструкцию сложно, поэтому умельцы берут за основу одну из следующих схем режущего блока:
- двухваловую систему с несколькими ножами;
- дисково-ножевой узел;
- наборной пакет из дисковых пил или фрез.
Все три варианта доступны к повторению в домашних условиях и требуют минимум затрат, поскольку при их изготовлении используются детали и узлы от старой автомобильной и сельскохозяйственной техники, отрезки уголков, труб и т. д. Что же касается покупных элементов, то без них обойтись не получится. Если в запасе нет электродвигателя, дисковых пил или фрез, а также других деталей, то их придётся купить.
Изготавливаем садовый измельчитель для травы у себя дома
Наша страна – одна из тех, которые неуклонно идут к органическому земледелию. Среди его основополагающих позиций – вторичная переработка отходов растениеводства, которую данное приспособление обеспечивает сполна.
Рейтинг лучших садовых дробилок на нашем рынке показывает, что модели от знаменитых брендов, такие как «Worx» WG430E стоят десятки тысяч, в то время как самоделка обойдется в десятки раз дешевле.
Поэтому, для домашнего производства стандартного измельчителя для веток понадобятся:
- электромотор;
- режущие ножи;
- бункер – обычный пластиковый контейнер;
- электроинструмент для скручивания и отрезания железа;
- несущая рама;
- крепежные материалы.
Заранее стоит разработать подробный чертеж, в котором должны быть освещены все технические нюансы
Не менее важно предварительно сварить раму из квадрат-трубы или металлических уголков, приварить к ней рейки из прочного металла и установить мотор
Сборка такого механизма очень простая. Дальше принцип его работы и дальнейшей установки будет напоминать работу кухонного комбайна. Мощность с мотора будет переходить на вал, а с него – непосредственно на сам диск или ножи.
Для различных вариантов того, как сделать измельчитель травы своими руками, схема будущей конструкции может разительно отличаться.
Наиболее популярными на сегодня считаются:
- стационарные вариации на основе советских стиральных машин и пылесосов, подробный чертеж которых представлен на фото ниже;
- ручные мобильные приспособления, ориентированные на небольшие объемы работ. В качестве основы требуют мощную бытовую электродрель, к которой агрегируют;
- ромбообразные режущие ножи с односторонней заточкой. Их можно взять с любой циркулярной пилы, например, «Worx Worxsaw» или любой другой, которая имеется дома.
Внешне в работе такая конструкция напоминает погружной электроблендер, который перебивает в обычном хозяйственном ведре или емкостной кастрюле массу из сочной или сухой травы.
Изучим детально первый вариант, более надежный, но не менее трудоемкий.
Составление проекта
К примеру, мы определили, что под производственные задачи подходит двухвальный шредер с низкой частотой вращения роторов.
Его проект обязательно включает в себя:
- выбор двигателя по мощности;
- расчет передаточного числа редуктора и выбор заводской модели;
- определение диаметра и длины роторов (по размерам загрузочного окна);
- расчет валов на прочность;
- выбор подшипниковых опор.
Для этого понадобится учебник «Детали машин» для ВУЗов. Также придется заглянуть в ГОСТы по резьбовым соединениям, справочники по редукторам, подшипникам, муфтам и другим сборочным единицам.
Это нужно учитывать, когда назначаешь размеры канавки.
После расчетов необходимо выполнить компоновку узлов на миллиметровой бумаге или в редакторе типа AutoCAD, определить размеры корпусных деталей и станины.
Типы самодельных садовых устройств
Все самоделки можно условно разделить на 3 типа:
- щепорезы;
- мульчеры;
- шредеры.
Щепорезы предназначены для измельчения веток и полностью высохшей крупной зеленой массы, то есть толстых стеблей.
Они плохо подходят для переработки и измельчения свежей или слегка подсушенной зеленой массы, то есть:
- листьев;
- травы;
- ботвы.
Чаще щепорез делают в форме роторной рубительной машины. О том, как устроен данный аппарат, его принципе работы, и как сделать его самостоятельно, мы рассказывали и показывали на видео в этих статьях:
- Дробилки для щепы;
- Щепорез своими руками.
Самодельный аппарат данного типа эффективно перемалывает ветки определенной толщины, превращая их в мелкую щепу, которую можно использовать в качестве:
- декоративного и агротехнического мульчирования садового участка;
- красителя и ароматизатора при настаивании алкоголя;
- топлива при копчении различных продуктов;
- подсыпки животным и птицам;
- топлива для котлов и печей.
Мульчер предназначен для измельчения свежей и подсохшей зеленой массы, но не подходит для переработки сухой ботвы и любых веток. Его основа – лесковый режущий модуль, о котором мы рассказывали тут.
Шредер предназначен для грубого измельчения веток, поэтому готовую щепу используют только для отопления.
В промышленных шредерах предусмотрена возможность изготовления щепы нормального размера, но в самодельных устройствах наиболее важным качеством считается простота конструкции и легкость изготовления, что и становится причиной увеличения размера щепы.
Из стиральной машины
Садовый измельчитель веток можно изготовить своими руками из стиральной машины советского производства.
Мощность двигателя этого бытового электроприбора обычно не превышает 0,5 кВт, так что без его замены самодельный шредер сможет работать только с травой, листьями, самыми тонкими ветками и соломой.
Собирают измельчитель травы так:
В стенке машинки вырезать отверстие (высота 8-10 см, ширина 20-22 см). Через него будет удаляться резаная трава. С наружной стороны корпуса установить направляющий рукав из тонкого металла так, чтобы отверстие располагалось внутри. Под рукавом будет размещена ёмкость для сбора опилок.
Корпус следует смонтировать на устойчивой плоской поверхности, чтобы минимизировать вибрацию.
При помощи шпилек на вал мотора крепят втулку с резьбой. На неё устанавливают три ножа, выточенных из рессоры. Режущие элементы разводят на равные углы и закрепляют шайбой и гайкой.
Ножи имеют конфигурацию по типу тех, которыми оборудованы погружные блендеры. То есть, прямоугольная пластина ножа крепится на вал через отверстие, расположенное посередине. Ножи должны располагаться не ниже отверстия для удаления готового сырья.
Главные преимущества самодельных садовых измельчителей
Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.
Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.
В качестве емкости для сбора щепы можно использовать обычное ведро
Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.
Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.
Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.
Для легкого перемещения измельчители могут оборудоваться колесами
Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.
Разновидности
Садовые измельчители различаются прежде сего по производительности. Легкие модели справляются с ветками и сучьями диаметром до 25 мм, средние – до 40мм и тяжелые- до 50 мм.
Производительность определяется мощностью двигателя и размерами рабочих органов. У измельчителей заводского производства в горловине устанавливают ограничитель диаметра веток, калибрующий их и не пропускающий к режущей части слишком толстые.
Виды энергоустановок
Чаще всего на измельчителях используют бензиновые четырехтактные двигатели. Реже применяются двухтактные или дизельные.
Достоинством их является автономность- не надо тянуть кабель.
Недостатки-
- высокая шумность,
- вибрация,
- выхлопные газы,
- сложность управления.
Для устойчивой работы мощность мотора начинается от 5 л.с.
Гораздо удобнее в работе шредеры с электроприводом.
Для веток с кустов толщиной до 20 мм достаточно 1200-1500 ватт. Если планируется дробить поросль диаметром до 40 мм, потребуется 2500- 4000 ватт.
На садовых участках редко встречаются измельчители для ветвей толще 50 мм, это уже, как правило, профессиональные установки, они справляются с ветвями до 150мм и потребляют свыше 10 квт
Виды режущих блоков
Рабочий орган устройства, его размеры и конструкция во многом определяет диаметр ветвей, с которыми он сможет справиться.
- Дисковый блок. На один вал насаживают несколько режущих дисков, например, от циркулярной пилы. Такие устройства несложно изготовить самостоятельно, но толщина веток ограничена 20 мм.
- Фрезерный барабан. Более производительная система, при достаточной мощности двигателя может измельчать ветви до 80 мм. Требуется редуктор на зубчатых колесах, достаточно сложная в изготовлении.
- Шнековый барабан. Универсальное и мощное устройство. Для изготовления потребуется специальная сталь и индустриальное оборудование и станки, недоступные в домашней мастерской.
Делаем садовые измельчители веток, стеблей и травы своими руками: чертежи, устройство, этапы монтажа
Наиболее часто изготавливается дисковый вариант на основе пил. Необходимо приобрести полтора десятка полотен из твёрдой стали с насадками для зубьев.
- подобрать или изготовить набор шайб-прокладок из стали для распределения дисков по валу. Стандартный промежуток между пилами не должен быть больше и не меньше сантиметра.
- насадить диски с шайбами на выточенный вал, располагая зубья со смещением или хаотично, что позволит продлить срок эксплуатации конструкции;
- сварить из уголков и швеллеров надёжную раму, после чего в нижней части установить фундаментное основание под установку электродвигателя;
- организовать на поперечных конструкциях постаменты для установки шарикоподшипников с закрепленным рабочим валом;
- обустроить рабочий прочный бункер для измельчения с надёжными стенками и опорной пластиной или пассивным ножом;
- организовать раструб на подачу ветвей, необходимый для направления материала в измельчитель и защиты рук от получения травм.
В процессе обрезки садовых насаждений, не рекомендуется смешивать ветви и другой древесный мусор. При отдельном измельчении получаются вполне приличные дрова, и осуществляется переработка в щепу для домашней коптильни. Допускается изготавливать измельчитель на основе бензопилы, но создание такого варианта конструкции является достаточно трудоёмким.
Подготовка материалов
Для изготовления измельчителя потребуется довольно много металла. Чтобы сэкономить на материалах, можно их часть попробовать отыскать в домашнем хозяйстве. Для сборки рамы необходимы:
- Одинарный уголок с равными гранями. Ширина начинается от 50 мм.
- Квадратная труба или два уголка, которые сварены «коробкой». Размер грани — 35 мм.
- Квадратная труба с гранями в 40 мм.
- Швеллер номером от 6,5 до 10.
- Трубы, диаметр которых от 32 до 48 мм.
Не забываем про материалы, например, о швеллере
Для того чтобы закрепить электродвигатель, нужно взять лист металла толщиной 10 мм. Размеры должны соответствовать запроектированному расстоянию между отверстиями для монтажа с запасом 3-5 см. Чтобы натянуть ремень, можно использовать два вида устройств:
- Отверстия в металлическом листе выполняются не круглыми, а продолговатыми. Это необходимо для того, чтобы была возможность двигать раму и фиксировать болтами.
- Плита ставится на шарнир (с одной стороны). В таком случае под весом двигателя происходит натяжение ремня. С другой стороны плита фиксируется.
Для сборки самого простого измельчителя для дробления веток придётся купить 20-30 дисковых пил с закалёнными зубцами и такое же количество приставочных шайб (обычно используется диаметр в 20 мм). При таком количестве пил рабочая часть будет составлять около 8 см. В дальнейшем её можно расширять или уменьшать.
У дисковой пилы толщина зубцов немного больше, чем основание, поэтому нельзя крепить отдельные пилы впритык друг к другу. Между ними нужно устанавливать шайбы.
Вал вытачивается на станке из цельной стальной заготовки, но перед этим нужно подобрать два подшипника, под размер которых будет изготавливаться деталь. Необходимо изготовить корпусы для подшипников или же приобрести их в специализированном магазине.
Если же в конструкции шредера предусмотрены рубящие ножи, то основой может служить вал для фуганка, но нужно будет поменять диаметры осей, на которые прессуются подшипники. Рабочую часть лучше сделать размером до 10 см. Ножи обычно вытачиваются на станке из старых автомобильных рессор.
Как выбрать оптимальный и не ошибиться?
Подход к выбору должен начаться с постановки задачи — что будет измельчать чиппер. Ответ на вопрос зависит от того, что и в каком количестве растет на участке.
Если это небольшая дача с парой-тройкой молодых деревьев, то на переработку пойдут тонкие веточки, бурьян и трава. Здесь достаточно электрического измельчителя с дисковой системой. Но для средних и больших площадей со старыми деревьями этот вариант не годится. Поскольку измельчать придется толстые сухие ветви в течение продолжительного времени, электрический шредер просто «загнется» от перегрузки. Здесь нужен другой, более мощный агрегат – бензиновый на фрезерной основе с возможностью перемещения в любую часть сада.
Что делать, если ни один, ни другой вариант не подходит? Скажем, участок средней площади с умеренным числом деревьев и обильной травяной растительностью? На выручку придет универсальный чиппер с ножевой системой по типу Turbine-Cut. Стоит он несколько дороже фрезерных устройств, зато всегда будет при деле. Владельцам приусадебных участков эксперты также советуют приобретать шредеры с двумя приемными бункерами – в один подаются ветки, в другой трава и листва.
Мнение эксперта
Куликов Владимир Сергеевич
Запланировав покупку, не поленитесь составить план на сезон: какой объем работ предстоит, какие отходы предположительно появятся, как часто будет нужен измельчитель, для чего потребуется переработанная растительность. Ответив на вопросы, вы сможете выбрать агрегат с нужными характеристиками. Ведь, согласитесь, очень обидно, когда вложенные деньги себя не оправдывают.
На что обращать внимание при выборе устройства
Удовольствие от работы с измельчителем зависит от множества несущественных на первый взгляд мелочей
На чем стоит заострить внимание, описано ниже в таблице
Если выбранная модель обладает более чем половиной указанных критериев, она однозначно достойна покупки:
Высота агрегата | Важный критерий для людей низкого роста, так как в их случае усложняется подача сырья в высокую воронку. |
Удобство загрузки сырья | Приемный бункер располагается вертикально или под углом. В некоторых моделях предусмотрена возможность смены его положения. Удобно, когда на воронке есть направляющие ребра, это облегчает подачу объемного сырья. |
Наличие лопатки-толкателя | Обеспечивает безопасную загрузку растительности. Актуально при выборе ножевого измельчителя. |
Наличие приемника переработанного сырья | Это может быть прочный пластиковый контейнер или съемный мешок. Хорошо, если контейнер полупрозрачный – так видна его наполняемость. По поводу мешков много отрицательных отзывов, поскольку они часто рвутся от резко вылетающих острых кусков дерева. |
Наличие запасного режущего элемента | Покупка расходных материалов может быть осложнена ввиду их отсутствия. Запасной нож – хорошая подстраховка на случай неожиданной поломки. |
Сложность замены режущего элемента | Требуется ли для этого разбирать прибор или достаточно пары движений, расскажет менеджер во время продажи. |
Регулировка размера фракции | Важна, если измельченный материал по-разному используется. |
Функция реверса ножей | Позволяет избежать заклинивания механизма, облегчает его очистку. |
Блокировка автозапуска | Применима к электрическим измельчителям на случай сбоев в подаче тока. |
Уровень шума | При отметке свыше 84 дБ работа устройства считается громкой даже для соседей. Поэтому выбор останавливают на моделях с низким показателем. |
Фирмы-производители
Рынок предлагает модели садовых дробилок отечественных и зарубежных производителей. При покупке чаще ориентируются на известные марки, при этом нужно быть готовым платить «за имя». Другое дело – менее именитые фирмы. Некоторые из них, будучи «нераскрученными», предлагают очень хорошую продукцию за весьма небольшие деньги.
Каких производителей советуют эксперты:
- BOSCH – по отзывам все модели этой марки хороши;
- Viking – австро-немецкая торговая марка садового оборудования с почти 40-летним стажем;
- ЗУБР – российский производитель, выпускающий качественный инструмент более 20 лет. Садовые дробилки Зубр пользуются большой популярностью;
- AL-KO – испано-немецкая фирма, известная с 1931 года. Продукция экспортируется во все страны Европы;
- PATRIOT — китайский производитель техники высокого качества.
Также заслужили признание Elitech, Makita, MTD, MacAllister, но важно понимать, что отзывы на продукцию встречаются разные. Чаще всего разочарование наступает не из-за качества техники, а по причине неправильно подобранного под конкретные цели агрегата.
Устройство и принцип работы электрического садового шредера
Садовый измельчитель поможет избавиться от веток и другого органического мусора
Для самостоятельного изготовления электрического измельчителя веток надо знать его устройство и принцип работы. В дальнейшем это поможет в проектировании собственной конструкции и сборке агрегата.
Садовый шредер (читтер), независимо от особенностей работы, устроен просто и состоит из таких деталей и узлов:
- двигатель;
- металлическая станина;
- рабочий вал (валы);
- режущий блок;
- приёмный короб;
- гибкая или зубчатая передача;
- защитный кожух.
Для удобства на агрегат устанавливают колёса, благодаря которым облегчается перемещение конструкции по садовому участку.
Схема садового шредера
Работает измельчитель веток следующим образом. Вращающий момент от электродвигателя передаётся к рабочему валу посредством клиноременной, цепной или зубчатой передачи. Соотношение шкивов, звёздочек или шестерён выбирается таким образом, чтобы передаточное число могло обеспечить скорость вращения главной оси не менее 1500 об/мин. Измельчение подаваемых в приёмный короб веток осуществляется ножами, жёстко закреплёнными на рабочем валу.
Благодаря высокой скорости вращения, происходит интенсивное перемалывание древесины, которую после измельчения отправляют в компостную кучу. Если рассмотреть конструкцию шредера через призму аналогичных механизмов, то его принцип действия схож с работой мясорубки или блендера. Несмотря на довольно примитивную конструкцию, при использовании прочного ножевого блока и электродвигателя мощностью 3 – 5 кВт, агрегат может перерабатывать в щепу не только прутья, но и обрезки деревьев толщиной более 5 см. Существуют и садовые читтеры, измельчающие десятисантиметровые ветки, однако, их конструкция гораздо сложнее, а принцип действия совершеннее.
