Мегаомметр — друг инженера-электрика
Содержание:
- Мегаомметр: что такое, область применения и принцип действия
- Какие меры безопасности должны соблюдаться при работе с мегомметром
- Принцип измерения сопротивления изоляции мегомметром
- Действие остаточного заряда
- Устройство и принцип действия
- Измерение сопротивления изоляции кабеля
- Проведение измерений
- Подготовка к измерению сопротивления изоляции кабеля
- Как выполнить измерение сопротивления изоляции
- Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)
- Как проверить мегаомметр
- Как определить межвитковое замыкание в двигателе
Мегаомметр: что такое, область применения и принцип действия
Мегаомметр — специальный измеритель, посредством которого выполняются замеры высоких показателей сопротивления. Основное отличие от традиционных омметров представлено тем, что замеры осуществляются на значительном уровне напряжения, самостоятельно генерируемым изоляционными измерителями.
Функционирование измерителей изоляционного сопротивления объясняется законом Ома, действующем на участке электроцепи: I=U/R. Основные составные части, установленные внутри корпуса, представлены источником напряжения, имеющим постоянную и откалиброванную величину, а также токовым измерителем и клеммными выходами.
На клеммах фиксируются при помощи обычных зажимов-«крокодилов» соединительные провода, а присутствующим амперметром замеряются токовые величины электроцепи. Для некоторых моделей характерно наличие шкалы с двумя видами значений или цифрами, отображающимися на экране.
Принип работы мегаомметра
Мегаомметры используются в замерах изоляционного сопротивления, а также с целью определения коэффициента изоляционной абсорбции электрического оборудования, которое не пребывает в условиях рабочего напряжения. Измерители изоляционного сопротивления классифицируются в зависимости от типовых особенностей схемы и способа индикации.
Цифровые модели являются более дешёвыми приспособлениями, а аналоговые приборы имеют высокую стоимость, но отличаются высокими показателями точности осуществляемых измерений. Основная область применения в настоящее время представлена производственными и распределительными системами электрической энергии, системами контроля эксплуатации электрического оборудования в промышленности, лабораториях и в полевых условиях. В быту такие приборы не слишком востребованы.
Какие меры безопасности должны соблюдаться при работе с мегомметром
Все, казалось бы, чрезвычайно просто. Но, оказывается, такие приборы относятся исключительно к категории профессиональных. И далеко не все работники могут быть допущены к их эксплуатации – требуется определенное обучение и получение соответствующего допуска – не ниже третьей группы электробезопасности.
Автор статьи в данном случае ни в коем случае не рекомендует, как обычно принято на строительных сайтах, выполнять измерения своими руками. Но если уж какой-то хозяин дома или квартиры возьмёт на себя смелость и ответственность за выполнение самостоятельных измерений – он должен по меньшей мере максимально соблюдать требования безопасности выполнения работ.
Сам прибор не должен иметь никаких механических повреждений корпуса
Особое внимание — целостности изоляции измерительных проводов, исправности щупов, зажимов-«крокодилов», штыревых контактов для подключения к мегомметру.
Любой тестируемый объект или линия в обязательном порядке обесточивается. Все автоматы переводятся в положение «выключено» или, в старых распределительных щитах, выкручиваются плавкие предохранители – пробки
В некоторых случаях требуется временное отсоединение проводов от выходных клемм автоматических выключателей.
Перед тестированием сопротивления изоляции проводится полное обесточивание объекта
На намеренно отключенное состояние сети желательно акцентировать внимание установкой таблички, например, «Не включать! Идут работы». Так, чтобы никто из домашних или помощников случайно не включил автоматы во время тестирования
От сети отключаются все приборы. Вилки вынимаются их розеток. Лампочки выкручиваются из патронов светильников
Особое внимание – приборам с точной электроникой. Подаваемое в линию высокое напряжение может запросто их «убить»
Изо всех розеток вытаскиваются вилки. Из светильников (не забываем и про точечные) выкручиваются (вынимаются) лампы.
Готовится к работе так называемое переносное заземление. Мастера пользуются приспособлением заводского изготовления, но вполне можно сделать вполне рабочее устройство и самому.
Переносное заземление заводского производства. Нечто подобное делается и собственными руками.
Оно может представлять собой отрезок медного многожильного провода требуемой длины, сечением не менее 1,5 мм². Один его конец зачищается, и может быть оснащен клеммой или зажимом-крокодилом с расчетом на подключение к шине заземления. Второй конец, также зачищенный, необходимо укрепить на диэлектрической штанге. Хорошо, если найдется пластиковый стержень нужной длины. Если нет, то подойдет и сухая деревянная рейка, на краю которой и крепится зачищенный конец провода, например, несколькими витками изоленты. Место на штанге, за которое придется браться руками, тоже можно «одеть» в пару слоев изоленты. А длина штанги выбирается такой, чтобы было удобно касаться концов тестируемых проводов с безопасного расстояния.
После каждого замера рекомендуется снимать остаточное напряжение в проверяемых проводниках касанием этого переносного заземления. Кстати, при тестировании линий значительной протяженности заряд может оставаться в них нешуточный, способный нанести тяжелую электротравму.
Работы по замеру сопротивления изоляции желательно проводить в диэлектрических перчатках. Многие это игнорируют и, наверное, напрасно. В ходе замеров, особенно по неопытности, ничего не стоит коснуться щупа или токоведущей детали, скажем, тыльной стороной ладони. А работать-то приходится с напряжениями, порой достигающими и 2500 вольт! Не шутка!
Необходимо правильно обращаться со щупами
Если обратить внимание, то на каждом из них на рукоятке имеется бортик, своеобразная гарда. Это не столько для удобства, сколько для обеспечения безопасности
Тем самым задается граница безопасной для пальцев зоны, пересекать которую при проведении замеров – запрещается.
Гарды на рукоятках щупов четко ограничивают расположение пальцев оператора. Ближе к оголённой части – становится опасным.
После каждого замера должно сниматься остаточное напряжение и в щупах мегомметра. Для этого их оголенные концы просто замыкают между собой. Надо сказать, что современные приборы часто оснащаются функцией автоматического разряда после снятия каждого показания. Но лучше перестраховаться, а у многих электриков такое замыкание контактов после каждого замера – просто вошло в привычку.
Принцип измерения сопротивления изоляции мегомметром
Принцип измерения величины сопротивления изоляции сам по себе несложен. Используется закон Ома – замеряется сила протекающего между двумя щупами тока при известном поданном на них напряжении. Отношение величины напряжения к силе тока как раз и даст искомый результат. Этот принцип применяется практически во всех контрольно-измерительных приборах, предназначенных для измерения сопротивлений.
R = U/ I
Но для того чтобы вызвать и «засечь» электрический ток в цепи при очень больших показателях сопротивления (а у изоляции по умолчанию они должны быть такими), требуется подавать и весьма внушительное напряжение. Именно это и реализовано в мегомметрах.
Независимо от типа и модели прибора, он в обязательном порядке имеет:
- Высоковольтный источник постоянного напряжения.
- Измерительный блок, оценивающий силу проходящего по цепи электрического тока.
- Устройство индикации показаний – стрелочное со шкалами, или в виде цифрового дисплея с показом абсолютных значений.
- Набор измерительных проводов со щупами, посредством которых высокое напряжение передается на тестируемый объект.
На сегодняшний день существует два основных типа подобных приборов.
Еще не столь давно безраздельно господствовали мегомметры со стрелочной шкалой и встроенным индуктором – динамомашиной. Вращением специальной рукоятки генерируется высокое напряжение, которое после необходимого преобразования подаётся на щупы. Частота вращения – примерно 120÷140 оборотов в минуту (2 оборота в секунду). О выходе на установленное калиброванное высокое напряжение, как правило, извещает загоревшийся индикатор, расположенный на передней панели.
Подобные мегомметры без сколь-нибудь принципиальных изменений выпускаются уже много десятков лет. И, надо сказать, не торопятся «уходить со сцены».
Подобные модели довольно просты в устройстве, несложны в управлении. Как правило, имеют весьма солидные габариты и вес. Но зато – они полностью автономны, то есть не требуют ни элементов питания, ни подключения к сети
Идеальное решение для любых «полевых» условий, что бывает особенно важно во время ведения строительства
Как бы то ни было, мегомметры такого типа все еще выпускаются промышленностью, находят спрос. А многие мастера-электрики и вовсе предпочитают исключительно их, несмотря на появление более компактных и «навороченных» приборов.
Другой тип мегомметров – это электронные приборы, которые обычно намного компактнее и легче. Высокое напряжение у них вырабатывается в специальном электронном преобразователе от встроенного аккумулятора, сменных источников питания или от блока питания, требующего подключения к сети. Многие модели позволяют выбрать любой из этих вариантов питания. Но в любом случае прослеживается зависимость от наличия источника – полной автономности в работе нет.
Многие современные мегомметры внешне напоминают привычные мультитестеры. А нередко и способны выполнять ряд функций, им присущих.
Электронные приборы довольно компактны, и некоторые из них внешне даже вполне можно спутать с мультиметрами. Кстати, во многих моделях это сходство не ограничивается лишь внешним. Действительно, в них заложены некоторые функции «общего плана». Обычно это измерение постоянного и переменного напряжения, прозвон цепей и определение сопротивления в нижнем диапазоне значений, то есть от нуля до мегаома. Могут иметься и другие функции, в том числе и узкоспециализированного предназначения.
Проведение измерений – до предела упрощено. После выставления всех необходимых параметров и коммутации проводов мегомметра к проверяемому объекту, остается только нажать кнопку «TEST».
Индикация полученных показаний замеров выводится на цифровой дисплей, что, безусловно, значительно упрощает восприятие информации. Спустя несколько секунд после пуска, на дисплее появится измеренное значение сопротивления, с указанием соответствующей величины (МОм или ГОм, МΩ или GΩ).
Цифровые дисплеи намного удобнее для считывания измеренных значений сопротивления
Удобство в том, что и замеры, и считывание результатов никак не зависит от пространственного положения прибора. У стрелочных с этим сложнее – для корректных замеров требуется исключительно горизонтальное расположение.
Итак, независимо от типа мегомметра, принцип его работы един. На тестируемом объекте закрепляются щупы измерительных проводов, подключенных к прибору. Затем на них подается калиброванное высокое напряжение. Измеренное значение силы тока позволяет судить о сопротивлении между щупами. Значение выводится на устройство индикации.
Действие остаточного заряда
Работающий генератор мегаомметра выдает напряжение, поэтому контур земли образует разные значения потенциалов, благодаря которым создается подобие ёмкости, обладающей определенным зарядом. После проведения измерений в проводе остается какая-то часть ёмкостного заряда. Как только человек прикасается к данному участку, электрическая травма обеспечена, поэтому постоянное использование дополнительных мер безопасности не будет лишним, а именно:
- переносное заземление;
- изолированная рукоятка;
- прежде чем подключить прибор к испытуемой схеме следует проверить наличие в ней напряжения, а также остаточного заряда с помощью вольтметра.
Устройство и принцип действия
Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:
- Источника постоянного напряжения.
- Измерителя тока.
- Цифрового экрана или шкалы измерения.
- Щупов, посредством которых напряжение от прибора передается на измеряемый объект.

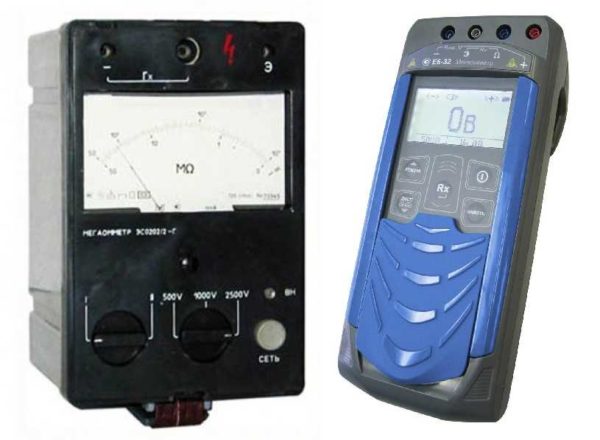

Так выглядит стрелочный мегаомметр (слева) и электронный (справа)
В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.
Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.
Примерная схема магаомметра
Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.
Измерение сопротивления изоляции кабеля
Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.
Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).
Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

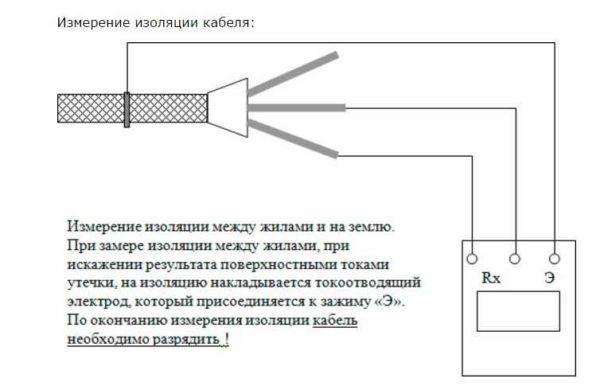

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Если показания больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.
Если необходимо проверить многожильный кабель, тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.
Если жил много, перед тем как пользоваться мегаомметром, жилы зачищают от изоляции и скручивают в жгут
Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут
При образовании жгута важно обеспечит хороший контакт
Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.
Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.
Проведение измерений
Вне зависимости от типа источника эталонного напряжения, алгоритм работы с мегаомметром остается неизменным. На приборе имеется три разъема для подключения измерительных щупов:
- Линия, может обозначатся символом «+». Используется для подключения к измеряемой фазной линии.
- Минус, обозначаемый символом «–» или Rx. Применяется для подключения к контурам заземления.
- Экран. Обозначается литерой «Э». К нему подключается щуп с экранированным проводом и дополнительным выводом, соединяющимся с выводом «минус». Используется для проведения испытаний на электрическую прочность изоляции и определения коэффициента абсорбции – степени увлажненности изоляционных материалов электрических машин или трансформаторов.
Перед началом испытаний тестируемая электроустановка должна быть полностью обесточена, а цепь ее питания иметь физический разрыв по всем видам проводников, включая заземляющие. Должны быть приняты все меры (установлены ограждения, аншлаги), чтобы во время измерений к установке не было доступа посторонних лиц и на ней не велись ремонтные работы.
Щупы сначала замыкаются между собой, чтобы снять возможные наведенные токи и остатки напряжения индуктора, которые влияют на точность измерения. Тумблером изменения пределов измерения устанавливается цена шкалы – килоомы, мегаомы или гигаомы. Если прибор с механическим индуктором, то надо вращать его ручку с частотой около 120 оборотов в минуту около пяти секунд. После этого нажимается кнопка «Изм.» и фиксируются результаты. Есть модели, в которых величина тестового эталонного напряжения может ступенчато изменяться.
Во время работ нельзя держаться за щупы ниже означенного на них предела, иначе можно получить удар током. После их окончания необходимо снять напряжение со щупов, коснувшись ими массивного железа или воткнув их в землю. А также снять наведенную электрическую емкость с линии, для чего используется заземленный проводник, закрепленный на диэлектрической штанге.

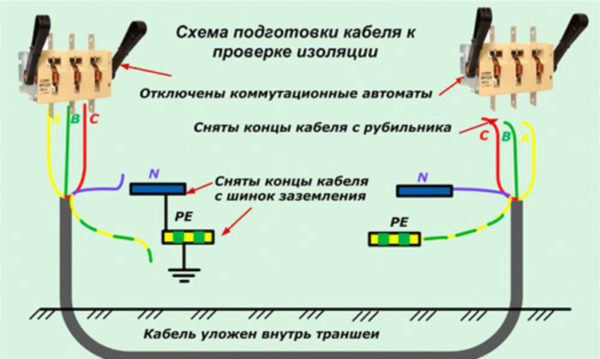

Подготовка к измерению сопротивления изоляции кабеля
Замер сопротивления изоляции должен выполняться в соответствии с техническими и организационными мероприятиями. Прозвонить проводник можно только после отключения кабельной линии со всех сторон. В противном случае будет выполнена проверка сопротивления совместно с подключенным электрическим оборудованием.
Измерения должны осуществляться с учетом температуры окружающего воздуха. Она влияет на минимально допустимые показатели изоляционного слоя.
Перед проверкой следует отключить кабельную линию от источника тока и нагрузки
Перед проведением замера следует убедиться в отсутствии напряжения, используя указатель на соответствующий уровень напряжения. Затем закоротить проводник или установить заземление. Это требуется для снятия остаточного или наведенного потенциала. Далее вывешиваются плакаты:
- запрещающие — «Не включать, работают люди»;
- указательные — «Заземлено».
Как выполнить измерение сопротивления изоляции
Технологический процесс рекомендуется разделить на три основных этапа:
Во время подготовки необходимо:
Перед началом работы с мегаомметром важно убедиться в его исправности. Для этого подключают к его выводам измерительные провода и закорачивают их выходные концы между собой
Затем подают напряжение от генератора и контролируют показание. Исправный прибор должен измерить закороченную цепь и показать результат — 0. Затем концы разъединяют, отводят в стороны и выполняют повторный замер. На шкале должна отобразиться уже другая величина — ∞. Это сопротивление изоляции воздушного промежутка между разомкнутыми концами мегаомметра. На основании этих двух показаний делается вывод о технической исправности прибора, целостности соединительных проводов и готовности к работе.
Замер сопротивления выполняется при наибольшем пределе МΩ. Когда его величина становится недостаточной, то переходят на более точный диапазон.
На всех последующих цепочках измерения эта последовательность должна строго соблюдаться. У некоторых моделей мегаомметров предусмотрен прерывистый режим, когда напряжение выдается в течение 1 минуты и после этого должна выдерживаться двухминутная пауза. Пренебрегать этим ограничением нельзя.
Электродинамический мегаомметр со стрелочным индикатором предназначен для замеров при горизонтальной ориентации корпуса. Если нарушить это требование, то возникает дополнительная погрешность. Большинство цифровых современных мегаомметров лишены этого недостатка.
Все замеры записывают в заранее подготовленный протокол и скрепляют подписями ответственных работников. В нем отображаются условия проведения работы и мегаомметр, вернее его заводской номер.
Заключительный этап
Все разобранные цепочки должны быть восстановлены. Шунты и закоротки, установленные для безопасного выполнения измерений, снимаются. Схема приводится в готовность к подаче рабочего напряжения для ввода в работу. На заключительном этапе заканчивается документальное оформление результатов измерения сопротивления изоляции.
Внимание! Материал статьи носит рекомендательный характер и предназначен для ознакомительных целей начинающим специалистам. Более точная трактовка правил пользования мегаомметрами изложена в соответствующей технической документации и действующих нормативах
Знание и выполнение их требований — профессиональная обязанность каждого электрика.
Читайте по этой теме:
Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)
Мегаомметр ЭСО-210
Начнем с простеньких. Итак, первые участники сегодняшнего парада – украинские приборы ЭСО 210/3 и ЭСО 210/3Г. Буква «Г» говорит о том, что прибор работает от внутреннего генератора и имеет ручку. Модель без ручки работает от сети 220В и от кнопки. Они невелики по размеру и удобны в пользовании. Это верные помощники энергетиков. Ими удобно мегерить любое электрооборудование. А еще можно взять после испытания один из концов и разземлять им, ибо концы с обеих сторон имеют металлические наконечники. В моделях с ручкой в качестве источника напряжения выступает генератор переменного тока, в моделях с кнопкой — трансформатор, преобразующий переменное напряжение в постоянное.
Значит, пройдемся по настройкам прибора. Прибором можно испытывать, подавая постоянное напряжение величиной 500, 1000 или 2500 Вольт. Показания появляются на стрелочной шкале, которая имеет несколько пределов, которые переключаются выключателем. Это шкала «I», «II» и «IIx10».
Шкала «I» — нижние цифры верхней шкалы. Отсчет идет справа налево. Значения от 0 до 50 МОм.
Шкала «II» — верхние цифры верхней шкалы. Отсчет идет слева направо. Значения от 50МОм до 10 ГОм.
Шкала «IIx10» — аналогична шкале «II», однако, значения от 500МОм до 100 ГОм.
В приборе также имеется нижняя шкала от 0 до 600 В. Эта шкала имеется в приборе ЭСО-210/3 и при не нажатом положении кнопки подачи напряжения показывает напряжение на концах. В общем, поднесли концы мегаомметра к розетке, и стрелка поднялась до 220В. Но только правильно подключить их надо на измерение напряжения, а не сопротивления изоляции. Один на молнию, а второй на Ux.
При подаче напряжения загорается красная лампочка на шкале, что сигнализирует о наличии напряжения на концах прибора.
Как подсоединить щупы прибора? У нас имеется три отверстия для присоединения щупов – экран, высокое напряжение и третий измерительный (rx, u). Вообще два щупа спарены и один из них подписан. Ошибиться внимательному человеку непросто.

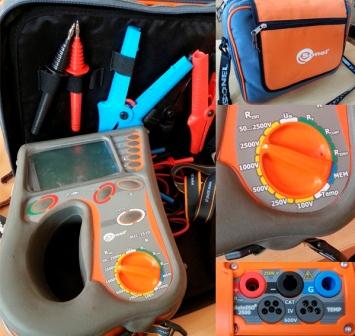

Мегаомметр sonel mic-2510
Шагнем далее и остановим свой взор на мощном польском приборе под названием Sonel – мегаомметр mic-2510. Этот мегаомметр является цифровым. Внешне он очень симпатичный, в комплект входит сумка, в которую складываются щупы типа крокодилы (достаточно мощные и надежные) и втычные. Кроме того, в комплект входит зарядное устройство. Сам же прибор работает на батарейке, что достаточно удобно. Не требуется подключение к сети и не требуется вращение ручки, как у старых моделей отечественных мегаомметров. Также имеется лента, для удобного расположения на шее. Вначале это казалось мне не очень удобно, но в итоге к этому привыкаешь и осознаешь все достоинства. Кроме надежной батарейки к плюсам можно отнести возможность подачи напряжения без поддержания кнопки. Для этого вначале нажимаешь старт, потом «энтер» и всё – следи за показаниями и не подпускай никого под напряжение.
Этим прибором можно измерять следующие величины двухпроводным способом и трехпроводным. Трехпроводный способ используется для измерений, где необходимо исключить влияние поверхностных токов – трансформаторы, кабели с экраном.
Также прибором можно измерять температуру с помощью термодатчиков, напряжение до 600 вольт, низкоомное сопротивление контактов.
Шкала прибора имеет значения 100, 250, 500, 1000, 2500 Вольт. Это достаточно широкий диапазон, который может удовлетворить нужды инженеров при проведении самых различных испытаний. От коэффициента абсорбции, до коэффициента поляризации. Максимально измеряемое сопротивление изоляции, которое способен измерить прибор составляет 2000 ГОм — впечатляющая величина.
Коэффициент поляризации характеризует степень старения изоляции. Чем он меньше, тем более изоляция изношена. Коэффициент поляризации на 2500В и замеряем сопротивление изоляции через 60 и 600с или через 1 и 10минут. Если он больше двух, то всё хорошо, если от 1 до 2 – то изоляция сомнительна, если же коэффициент поляризации меньше 1 – время бить тревогу. Западные шеф-инженеры не приветствуют высоковольтные испытания, тем же АИДом, а рады провести мегер-тест на 5кВ или 2,5кВ с измерением данного коэффициента.
Коэффициент абсорбции это отношения сопротивления изоляции через 60 и 15 секунд. Этот коэффициент характеризует увлажненность изоляции. Если он стремится к единице, то необходимо поднимать вопрос о сушке изоляции. Более подробно о его величине для разного типа оборудования описано в нормах испытания электрооборудования вашей страны.
В процессе работы я встречался и с другими приборами, но именно эти два показывают, как далеко шагнул прогресс в процессе производства мегаомметров. У каждого из увиденных мною приборов есть свои плюсы и минусы.
Как проверить мегаомметр
Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.
Как пользоваться мегаомметром или последовательность проведения измерительных работ:
- Присоединение мегаомметра к гнездам измерения сопротивления.
- Присоединение заземляющего проводника к гнезду экрана (кожуха).
- Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
- Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
- После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
- Установление стрелки измерения в определенное положение является началом отчета измерения.
- Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
- После применения мегаомметра переключатель устанавливаем в нейтральное положение.
Рис №3. Схема присоединения мегаомметра
Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50 о С. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.
Как определить межвитковое замыкание в двигателе
Добрая половина всех случаев неисправностей электродвигателей приходится на межвитковое замыкание. Межвитковым замыканием называется короткое замыкание между разными витками одной катушки или секции обмотки электрической машины. Причин межвитковых замыканий может быть несколько.
Причины межвитковых замыканий
Одна из причин межвиткового замыкания — перегрузка электродвигателя по току, когда нагрузка на двигатель в течение значительного промежутка времени превышает номинальную. В этом случае обмотка статора разогревается от чрезмерного тока настолько сильно, что изоляция в каком-то ее месте может разрушиться и способствовать короткому замыканию между соседними витками. Нормальный ток статора под нагрузкой всегда можно посмотреть в паспорте двигателя либо на информационном шильдике на его корпусе.
Перегрузка может случиться, например, из-за нештатного режима эксплуатации оборудования, приводимого в действие данным двигателем. Кроме того причиной токовой перегрузки может стать механическое повреждение непосредственно двигателя: заклинивание ротора, стопорение подшипников и т. д.
Не исключен также заводской брак обмотки, либо нарушение целостности изоляции во время ручной перемотки статора в кустарных условиях. При несоблюдении условий хранения или эксплуатации электродвигателя, случайно попавшая внутрь влага способна навредить изоляции и привести к межвитковому замыканию.
Так или иначе, какой бы ни оказалась причина межвиткового замыкания, с ним пострадавший двигатель нормально работать уже точно не сможет, либо проработает, но недолго. Поэтому при обнаружении симптомов межвиткового замыкания, следует незамедлительно начать его поиск с целью скорейшего устранения.
Как выявить межвитковое замыкание
Существует несколько простых проверенных способов выявить наличие межвиткового замыкания. Симптомом обычно является перегрев одной части статора по отношению ко всем остальным его частям. Если данное явление наблюдается, то двигатель необходимо остановить, если надо — снять с оборудования, и подвергнуть точной диагностике.
Прежде всего можно воспользоваться токовыми клещами. Достаточно по очереди измерить токи каждой из фаз обмотки статора, и если в одной из них ток существенно больше чем в остальных, то это — явный признак того, что место замыкания находится в соответствующей части обмотки. Предварительно необходимо убедиться, что напряжение на все выводы (между каждой парой из трех фаз) подается одинаковое, то есть проверить отсутствие перекоса фаз. Для этого пользуются вольтметром, поочередно измеряют напряжения на трех фазах.
Три части трехфазной обмотки следует прозвонить омметром. Сопротивления всех трех обмоток по-отдельности должны быть одинаковыми. Используемый прибор должен обладать достаточно высокой точностью, ведь если имеет место замыкание всего между двумя витками, то различие в сопротивлениях будет минимальным, и его невозможно будет различить если обмотка выполнена толстым проводом.
Наличие замыкания на корпус можно проверить при помощи мегаомметра. Для этого один щуп прибора прикладывается к корпусу двигателя, второй — поочередно к каждому из выводов обмоток. В исправном двигателе сопротивление на каждой из фаз должно быть значительным (смотрите — Как правильно пользоваться мегаомметром ).
Не будет лишним визуально рассмотреть обмотку статора. Чтобы это сделать, нужно будет снять с двигателя крышки, вытащить ротор и внимательно рассмотреть всю обмотку секция за секцией. Если замыкание есть, то подгоревшее место наверняка будет видно сразу.
Если у вас под рукой есть понижающий трехфазный трансформатор на напряжение в районе 40 вольт, то используйте его для проверки целостности статора. Выньте ротор, подключите трансформатор, включите его в сеть. Возьмите железный шарик от подшипника и запустите его в статор, немного ускорив щелчком пальца, так чтобы шарик начал бегать по кругу вслед за вращающимся магнитным полем, имитируя вращение ротора. В случае если шарик остановился и застрял на одном месте статора — значит в этом месте межвитковое замыкание.
Если нет шарика, возьмите пластину трансформаторной стали или железную линейку, приложите ее внутри к статору и перемещайте по кругу. В том месте где пластинка начнет заметно дребезжать — есть межвитковое замыкание. Если межвиткового замыкания нет, то пластинка будет везде примагничиваться к статору. Прежде чем использовать способ с шариком или с пластинкой, убедитесь, что двигатель питается от понижающего трансформатора, иначе можно получить поражение электрическим током.
