Изоляция проводов и кабелей

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Многожильные провода

Скрутка многожильных электрических проводов может выполняться разными способами.

Параллельная скрутка

Наиболее простой метод – параллельная скрутка, когда оба зачищенных провода крест на крест накладываются друг на друга в месте зачистки изоляции и одновременно скручиваются. Такое соединение даёт надёжный контакт, но оно будет плохо переносить приложенное усилие на разрыв и вибрацию.

Этот метод лучше применять для медных проводов, когда один из них монолитного, а другой многожильного исполнения. Монолитный провод надо зачистить от изоляции немного больше, чем многожильный. После скручивания из оставшегося медного монолитного хвостика делается дополнительный изгиб в сторону скрутки, за счёт этого соединение получается более надёжным. Такой метод также подходит для скручивания алюминиевых проводников с разным сечением.

Преимущество параллельной скрутки состоит ещё в том, что её можно применять для соединения одновременно более чем двух проводов.

Последовательная скрутка

При последовательном способе каждый соединяемый проводок навивается на другой. Надёжность и контакт у такого соединения будут оптимальными, но применять эту скрутку можно лишь для двух проводов, не более.

Зачищенные жилы сложите крест на крест друг на друга приблизительно посередине оголённого участка и начинайте закручивать. Один провод обходит вокруг другого провода, точно также второй провод намотайте вокруг первого.

Бандажная скрутка

Соединить между собой многожильные провода можно методом бандажной скрутки. При этом соединяемые жилы зачищаются на одинаковую длину и прикладываются параллельно друг к другу. В таком положении они фиксируются третьим проводом, который плотно накручивается на оголённую поверхность соединяемых жил.

Обратите внимание, что при помощи такой скрутки можно соединять жёсткие многожильные провода, но в качестве фиксирующего обязательно надо использовать провод мягкий (гибкий). Чем плотнее вы сделаете навивку фиксирующего провода, тем надёжнее получится контактное соединение

При помощи бандажной скрутки можно соединять более двух проводников.

Изолирование проводов — выбор материалов и порядок работы

При монтаже электропроводки важно знать, как правильно изолировать провода. Некоторые оболочки создаются временно. Например, во время монтажа люстры, выводят ноль и фазу, концы обматывают изолентой в целях безопасности

Бывают случаи, когда нужна долговечная изоляция кабелей. Тогда обходятся без изоленты — используют более надежные материалы

Например, во время монтажа люстры, выводят ноль и фазу, концы обматывают изолентой в целях безопасности. Бывают случаи, когда нужна долговечная изоляция кабелей. Тогда обходятся без изоленты — используют более надежные материалы.

Главное — безопасность

Перед тем как заизолировать провод, нужно убедиться, что соблюдены все правила техники безопасности:

• Кабели должны быть отключены от сети.
• Даже если вы лично выкручивали пробки или выключали автоматы – проверьте наличие напряжения с помощью индикатора;
• Убедитесь, что подобраны подходящие материалы для изоляции. Если неправильно выбрать изделия, в процессе эксплуатации произойдет КЗ, которое может привести к пожару.

Кабели, прокладываемые под землей или на открытом воздухе, должны быть цельными — соединения допускаются только в герметичных распаячных коробках.

Материалы

На сегодняшний день можно выделить следующие виды изоляции кабелей:

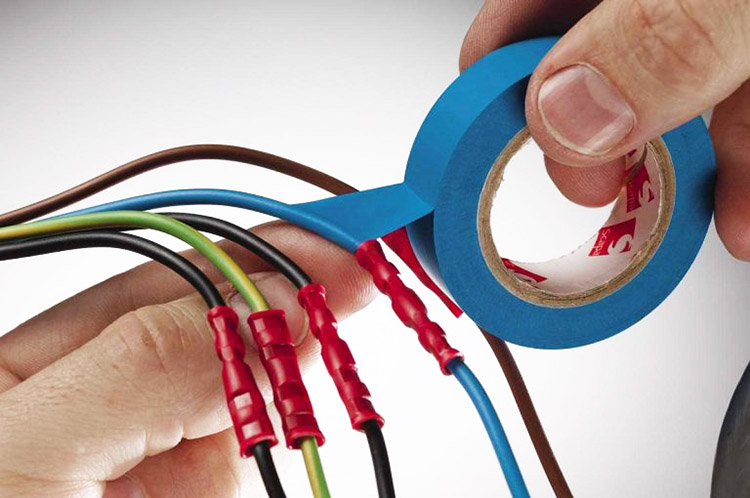

• ПВХ изолента. Устойчива к влаге, подходит для временной изоляции проводов. Иногда применяется для мелкого ремонта, например, когда нужно заизолировать шнур от зарядки.
• ХБ изолента считается более качественным изолятором, чем поливинилхлоридный аналог. Устойчива к влаге, химическим веществам. Используется не только в домашних электросетях, но и в транспортных.
• Термоусадочная трубка (ТУТ) — оболочка, которая надевается на участок, который нужно заизолировать. Под воздействием высокой температуры сжимается, создавая герметичное соединение. Если ищете, чем изолировать провода на долгий срок — это лучший вариант.
• СИЗ-колпачки. Используются для изоляции и соединения проводов между собой. Их часто применяют при создании блоков розеток.

Изоляция для проводов и кабелей подбирается в зависимости от места и цели её применения. Можно ли заизолировать провода скотчем? Нет — этот материал не предназначен для подобных целей.

Выбираем термоусадку

С изолентой все понятно – есть два типа изделий из разных материалов. Нужно определиться только с цветом. А термоусадочные трубки – относительно новый для нашего рынка товар. Поэтому нужно знать о том, как правильно подобрать и как пользоваться электроизоляционным материалом.

Главный параметр — размеры до и после сжатия. Производители указывают их двумя способами:

• Диаметр до сжатия/диаметр после сжатия, например 10/5 мм.
• Диаметр до сжатия/коэффициент усадки. Например, 10/2:1 мм. Подобное обозначение говорит, во сколько раз сожмется трубка после обработки. В примере она станет вдвое уже.

Главное, чтобы после сжатия трубка была меньше, чем диаметр провода. Тогда удастся создать герметичное соединение.

Другие параметры ТУТ:

• Клеевой слой — при нагревании состав расплавляется, заполняя все полости. Такие трубки лучше защищают от влаги и пыли.
• Устойчивость к внешним воздействиям. Термоусадки делают из разных материалов, способных противостоять воздействию нефтепродуктов, ультрафиолета, перепадов температур. Например, для электропроводки автомобиля нужны маслобензостойкие изделия.
• Цвет. Трубками разного цвета можно обозначать разные типы электрических проводов, например, ноль и фазу.

Порядок работы с разными материалами

Как изолировать провода изолентой:

• все кабели надежно скрутить между собой;
• если жил много, а изоляция делается на долгое время, лучше спаять сердцевины.
• Намотать изоленту в несколько слоев, отступив от каждого неизолированного края 1,5–2 сантиметра.

Неизвестно, сколько прослужит заизолированный таким образом провод. Лучше использовать более надежные способы защиты.

Изолирую провод с помощью термоусадки:

• скрутить жилы между собой, при необходимости — спаять;
• надеть отрезок на участок с открытыми жилами;
• зажечь зажигалку и равномерно перемещать её от одного края трубки к другому;
• провернуть провод и повторить предыдущее действие.

ПВХ изоляция

ПВХ (поливинилхлорид) также называют виниловая изоляция. Поливинилхлорид устойчив к действию щелочей и кислот, не проводит ток, не растворяется в воде, поэтому находит широкое применение при изготовлении изоляционных материалов. Применяется для изготовления изоляции проводов и кабелей. Так же изготавливают ПВХ изоленту, для изоляции соединения проводов. Одно из преимуществ ПВХ изоляции – ее дешевизна. Полимерная изоляция довольно эластична и устойчива к перепадам температур, не горит на воздухе. При производстве ПВХ материалов могут добавлять пластификаторы, они несколько ухудшают изоляционные свойства и стойкость к химикатам, но увеличивают эластичность и устойчивость к воздействию ультрафиолетовых лучей.

Если в соединительном кабеле используется виниловая изоляция, покрывающая провода, то кабель обозначается аббревиатурой ПВС. Он может состоять из 2-5 алюминиевых или медных жил. Оболочка бывает виниловая или резиновая. Срок службы ПВС кабелей превышает 6 лет. В течение всего этого времени они не требуют замены. Они устойчивы к коррозии и плесени, выдерживают морозы до -40° и жару до +40°. Их рабочее сопротивление составляет на 1 км около 270 Ом. Кабели с ПВХ оболочкой и алюминиевыми жилами применяют в городских электрических сетях, для подачи электричества на производстве и в жилых многоквартирных домах. ПВС кабели с медными жилами получили распространения при подключении к сети практически всех бытовых приборов и другой техники малой мощности, их используют для электропроводки в частных домах и квартирах.

Монтаж термоусадок

Чтобы установить термоусадку, пользуются одним из инструментов:

• строительным феном;
• термопистолетом;
• портабельной газовой горелкой;
• газовым паяльником.

Также подойдет горелка с инфракрасным излучением.

Термопистолет — лучший инструмент для этой манипуляции. С его помощью устанавливается температура усадки, что облегчит установку.

Термоусадку монтируем поэтапно:

1. Проводники очищают от грязи, пыли.
2. Нарезают трубки необходимого размера.
3. На целый провод надевается подготовленная часть термоусадки.
4. Феном, горелкой или паяльником нагревают термоусадку.

Нагрев и монтаж выполняем поэтапно:

1. Если у трубок большое сечение, то их сначала термически обрабатывают до 50 % от номинальной температуры, необходимой для усаживания. Также поступают и с широкими гибкими лентами. Трубки маленького диаметра, у которых тонкие стенки, нагревать не надо.
2. Ножницами ровно и аккуратно режут трубки до необходимой длины.
3. Трубка немного растягивается, надевается на нужный сегмент.
4. До номинальной температуры термопистолетом нагревается термоусадка. Если температура будет превышена, поверхность повредится.
5. После прогрева материал остывает, физическое воздействие на него не применяется.

Огнем нельзя касаться провода, чтобы он не горел. Если размер трубки подобран неправильно, секция не прилипнет к изолируемой поверхности.

Как надёжно заизолировать провод без изоленты с помощью пластиковой пробки: порядок действий

Если вдруг под рукой не оказалось изоленты, а надо качественно и надёжно заизолировать два провода, не стоит расстраиваться.

ФОТО: rusenergetics.ruВ качестве альтернативы изоленты могут выступать различные материалы

На помощь может прийти стандартная пробка от пластиковой бутылки. Также надо иметь в наличии строительный или обычный, но очень острый нож и зажигалку. Работы в этом случае выполняются в последовательности, приведённой в таблице.

Иллюстрация	Порядок действий
	Берём строительный нож и аккуратно надрезаем боковую поверхность перпендикулярно донышку. Учитывая, что нож достаточно острый, действовать следует предельно аккуратно. Далее отрезаем боковую поверхность по окружности. Делаем надрез не по всему периметру донышка, а только по его части. Это позволит удерживать крышку в руках в момент изоляции проводов.
	Тем же строительным ножом либо другим инструментом зачищаем провода. Снимаем достаточное количество изоляции, чтобы можно было в последующем сделать скрутку.
	Подготовленные провода аккуратно скручиваем между собой, формируя качественное соединение.
	Берём зажигалку и начинаем плавить пробку. Пламя должно быть достаточным, чтобы материал начал оплавляться. Держать зажигалку над пробкой надо до тех пор, пока она не загорится. После этого, выждав некоторое время, пламя следует затушить и оперативно перейти к следующему этапу.
	Прикладываем расплавленную часть проволоки к скрутке. Начинаем вращать пробку вокруг проводов, обеспечивая формирование цельного слоя из пластика в месте их соединения. Действовать следует быстро, но аккуратно. Со временем пластик начнёт охлаждаться и твердеть. В этом случае сформировать надёжный изоляционный слой с его помощью будет практически невозможно.
	После того как скрутка будет полностью обмотана пластиком, дожидаемся, пока он немного остынет, и начинаем слегка прижимать пальцами, придавая оптимальную форму.

Пропитанная бумажная изоляция

Для изготовления БПИ используются ленты кабельной бумаги, которые пропитываются при помощи не стекающего вещества или вязкого состава, которые применяются при резких температурных  и высотных перепадах. Присутствуют некоторые ограничения касательно совпадения лент, которые накладываются пластом, что приводит к плотному прилеганию нижней ленты к основной жиле или же экрану. В зависимости от сечения основной жилы итоговая толщина изоляции будет существенно меняться.

Если используется кабель с напряжением в 1кВ, то этот предел составит 1,2-2,4 мм, если показатель будет 6кВ, то предел будет 0,2 см. При мощности в 35кВ предел составит 0,9 см, при 20кВ 0,8 см и при 10кВ — 0,3 см. Зачастую подобный тип изоляции для кабеля используется при прокладке в грунт высоковольтных кабелей. Качественным заменителем бумажной изоляции является полиэтиленовая, которая используется все для тех же целей. Более детальную информацию можно получить, ознакомившись со стандартом ГОСТ 18410-73.

Преимущества:

• допустим небольшой радиус изгиба;
• превосходные изоляционные свойства;
• низкий уровень сопротивляемости.

Недостатки:

• низкий уровень прочности (требуется дополнительная защита);
• высокий показатель пожарной безопасности;
• используемая пропитка характеризуется превосходной текучестью в период воздействия высокой температуры;
• способен впитывать влагу, что требует использования дополнительной оболочки.

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

ПВХ изолента

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента

ХБ изолента

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

1. Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
2. способность к диалектному покрытию;
3. устойчивость к вибрации;
4. может переносить воздействие ультрафиолетовых излучений;
5. легкость в применении ремонтных работ;
6. пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

1. токсичность;
2. высокая стоимость;
3. летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

1. имеет вид вязкой субстанции, тянущееся вещество;
2. выпускается в трех видах — в тюбике, банке и в виде спрея;
3. нанесение производится кистью, за исключением распылителя.

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

• для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
• для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
• а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
• для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
• для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

1. Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
2. По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
3. Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Можно ли соединять провода скруткой?

Традиционная «скрутка» упорно не выходит из употребления, несмотря на то, что сейчас в продаже появилось множество недорогих приспособлений, с помощью которых соединение можно сделать надежным и безопасным. Кроме того, соединители проводов удобны в использовании и выглядят эстетичнее перемотанного изолентой сплетения проводов.
У «скрутки» есть и еще один существенный недостаток: объективно ее нельзя назвать ни разъемным, ни неразъемным соединением. «Скрутка» не обладает прочностью и стабильностью последнего и, в то же время, при неоднократном разъединении концы портятся, что не позволяет назвать ее полноценным разъемным соединением.

Если же при монтаже электропроводки соединять провода вы, несмотря ни на что, предпочитаете именно этим способом, замените изоленту на специальный, более удобный и более безопасный, колпачок для скрутки.

Существует большое количество разновидностей колпачков или, как их еще называют СИЗ (соединительные изолирующие зажимы), каждый из которых представляет собой подобие пластикового стакана с вмонтированной стальной прижимной пружиной для обеспечения надежности соединения

При выборе важно учитывать следующие СИЗ:

• на соединение многожильных или одножильных проводов рассчитан колпачок,
• есть ли наполнение, предотвращающее процесс окисления (специальный гель, паста или смазка),
• на какой суммарный диаметр соединяемых проводов рассчитан СИЗ (указано на корпусе колпачка).

СИЗ, как и обычная «скрутка» предполагает прямое соприкосновение проводов, поэтому его нельзя применять для соединения проводов из различных материалов.

Клеммы для соединения проводов изготавливаются из латуни и не предполагают прямого контакта соединяемых частей. В связи с этим при помощи клемм можно соединять:

• провода одинакового диаметра из одного материала,
• провода разного диаметра из одного материала,
• провода одинакового диаметра из различных материалов,
• провода разного диаметра из различных .

В то же время в каждом конкретном случае необходимо правильно подобрать тип клемм и их параметры (диаметр провода, номинальный ток), указанные на корпусе. Некоторые клеммы, как и колпачки, наполнены гелем, препятствующим окислению проводов.
По конструкции различают пружинные, ножевые и винтовые клеммы.

для сложных соединений используют клеммы, объединенные в блоки или клеммные колодки.

Пружинные клеммы

Пружинные клеммы называют еще зажимными. Они используются как для соединения одной пары проводов, так и для сложных соединений. Для последних применяется более сложная блочная модификация. Надежность контакта проводов в них обеспечивается фиксирующим действием распрямляющейся пружины.

В пружинных клеммах для предотвращения окисления и продления срока службы соединения используется не гель, а специальная смазка.

Конструкции пружинных клемм для соединения одножильных и многожильных проводов несколько отличаются, и это следует учитывать при выборе.

Винтовые клеммы

Винтовые клеммы используются для монтажа довольно давно и обладают как достоинствами, так и недостатками. К преимуществам такого типа соединения следует отнести:

• компактность,
• легкость монтажа,
• возможность соединения проводов различного диаметра,
• использование для соединения одножильных и многожильных проводов.

Следует помнить: Для соединения многожильных проводов при помощи винтовых клемм, стыкуемые концы необходимо обжимать латунными наконечниками.

Выпускаются соединительные клеммы для разъемных и неразъемных соединений. Неразъемные соединения требуют тщательного продумывания до начала монтажа.
