Таблица расчета мощности кабеля

Основные понятия

Электрический ток, продвигая электроны через кристаллическую решётку металла, совершает работу, которая превращает электричество в тепло. Это выгодно, когда тепло используется для нагрева или освещения. Совсем нежелательно, когда оно вызывает перегрев проводов или кабелей, разрушение изоляции и возгорание. Чтобы подобного избежать, необходимо производить подбор проводников на выдерживание длительных токовых нагрузок. При этом рассматривают два основных фактора:

Внимание! Нагрев проводника может быть связан с плохим контактом в местах присоединений или с окислением в точках, где скручены вместе алюминиевые и медные провода. Такое происходит даже при правильном подборе сечения

Сечение провода

Выбор сечения токопроводящей жилы рассматривают по двум характеристикам:

  • нагрев в допустимых пределах;
  • потеря напряжения.

Нагревание проводников критично для подземных и помещённых в шланговые или трубчатые футляры кабельных линий. Для воздушных линий электропередач (ЛЭП) серьёзное значение имеет потеря напряжения. На комбинированных участках из двух рассчитанных сечений выбирается большее с округлением до стандартной величины.

Важно! При выборе сечения из таблицы или расчётах по формулам необходимо предварительно определиться с условиями эксплуатации. Чтобы рассчитать допустимый нагрев, необходимо ориентироваться на длительную допустимую температуру

Её значение зависит от допустимой силы тока Iд. Полученный в результате вычислений расчётный ток Iр не должен соответствовать Iд и ни в коем случае не превышать его. Выбирая сечение, пользуются следующей формулой для расчётного тока:

Чтобы рассчитать допустимый нагрев, необходимо ориентироваться на длительную допустимую температуру. Её значение зависит от допустимой силы тока Iд. Полученный в результате вычислений расчётный ток Iр не должен соответствовать Iд и ни в коем случае не превышать его. Выбирая сечение, пользуются следующей формулой для расчётного тока:

где:

  • Pн – номинальная мощность оборудования, Вт;
  • Uн – номинальное напряжение, В.

Формула справедлива для токов, проходящих через проводник, когда температура уже установилась, и внешние температурные факторы на неё не оказывают влияния. Длительно допустимый ток зависит от: сечения, материала проводника, изоляции и способа прокладки кабеля.

Формула для проверки падения напряжения на линии выглядит так:

∆U = (U – Uном) *100/ Uном,

где:

  • U – напряжения источника;
  • Uном – напряжение в точке подключения приёмника.

Максимальное отклонение должно составлять не более 10%.

Плотность тока

Это физическая величина, имеющая векторный характер. Обозначается буквой J и имеет формулу для расчета в виде:

где:

  • I – ток, А;
  • S – площадь поперечного сечения, мм2.

Иными словами, плотность тока – это количество тока проходящего через сечение проводника за единицу времени. Единица измерения – ампер на мм квадратный (А/мм2).

Какой автомат на 15 кВт 3 фазы

Быть владельцем или собственником нежилого помещения непросто. Сразу возникает большой спектр вопросов, решить которые самостоятельно порой очень затруднительно. Одной из таких глобальных задач выступает электроснабжение. От решения этой задачи будет напрямую зависеть дальнейшая эксплуатация помещения.

Перед тем, как приниматься за осуществление технологического присоединения, стоит определиться, какие приборы будут подключены к электрической сети, а также как часто и долго они будут эксплуатироваться. Все энергопринимающие устройства составят общую нагрузку сети, значение которой может как уложиться в величину разрешенной мощности, так и превысить это значение.

Для того, чтобы обеспечить безопасность вашего объекта в плане эксплуатации энергопринимающих устройств, необходимо установить соответствующий автомат. Выбрать подходящий довольно трудно, так как возникает множество сопутствующих вопросов. Например, какой автомат ставить на 15 кВт? Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В. Следовательно, автомат на 15 кВт требует вводного автомата на 25А. Как учесть все эти требования? Давайте разбираться.

Выбор кабеля для электропроводки в квартире

Для монтажа домашней электропроводки выбирают трехжильный кабель, один проводник идет на заземление. Жила – это токоведущая часть провода, может быть одно- или многопроволочной. Жилы имеют стандартные сечения, покрыты изолирующей полимерной или резиновой оболочкой, иногда с защитной х/б оплеткой сверху. Делают жилы провода из меди, алюминия или стали.

Наилучший вариант для новой электропроводки в квартире — медный провод. Это надежнее, долговечнее, электрические показатели меди лучше, чем у алюминия.

Что касается марки кабеля, чаще всего используется кабель ВВГ и ВВГнг – медные провода плоской формы, в двойной ПВХ изоляции («нг» говорит о негорючей изоляции провода). Предназначен для выполнения проводки внутри зданий, на открытом воздухе в земле при прокладке в тубах, работает при температуре окружающей среды от -50 до +50°С. Срок службы до 30 лет. Выпускается кабель 2-, 3- и 4-жильный с сечением жил от 1,5 до 35,0 мм2

(Обратите внимание, что при обозначении АВВГ, жилы в проводе алюминиевые.)

Аналог российскому ВВГ — кабель NYM, круглой формы, с медными жилами и негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения практически те же. Выпускается кабель 2-, 3- и 4-жильный с сечением жил от 1,5 до 4,0 мм2.

Круглый кабель удобнее прокладывать сквозь стены — отверстия сверлятся немного больше диаметра кабеля. Для внутренней проводки более удобен плоский кабель ВВГ.

Легкие и дешевые алюминиевые провода незаменимы при прокладке воздушной электропроводки, при грамотном соединении имеют длительный срок службы, поскольку алюминий почти не окисляется. С алюминиевой электропроводкой можно столкнуться при ремонте в старых домах. Когда требуется подключить дополнительные энергоемкие приборы, определяют по сечению или диаметру жил проводов способность проводки из алюминия выдержать большую нагрузку (см. таблицу).

Длительно допустимые токовые нагрузки на алюминиевые провода в разы меньше, чем при использовании медных проводов и кабелей аналогичного сечения.

Определение нагрузочной способности электропроводки из алюминиевого провода
Диаметр провода, мм

1,6

1,8

2,0

2,3

2,5

2,7

3,2

3,6

4,5

5,6

6,2

Сечение провода, мм2

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

16,0

25,0

30,0

Макс. ток при длит. нагрузке, А

14

16

18

21

24

26

31

38

55

65

75

Макс. мощность нагрузки, ватт (BA)

3000

3500

4000

4600

5300

5700

6800

8400

12000

14000

16000

Полезные рекомендации

В завершение приведем несколько советов, которые должны быть учтены при организации проводки:

  1. В случае самостоятельного проектирования проводки в доме или квартире, лучше выбирать медные провода. При меньшем сечении они выдерживают большее токи и более стойки к частым сгибаниям. Не менее важный момент — объем. Медные провода компактны, что упрощает процесс создания штробы. Например, при подключении приемника мощностью 7-8 кВт алюминиевый провод должен иметь сечение около 8 мм. В кабеле три жилы и плюс оплетка. В итоге общий диаметр составляет около 1,5 сантиметров. Для сравнения медь может иметь сечение 4 кв.мм, а общий диаметр — не более сантиметра.
  2. При установке розетки должен использоваться трехжильный кабель, с заземляющим проводом. Расстояние розетки от пола — 30 см. При организации осветительной цепи допускается применение кабелей с двумя жилами (заземление здесь не нужно).
  3. Запрещено вешать всю нагрузку на одну пару проводов (тем более, если они алюминиевые). Оптимальный вариант — разделение цепи на несколько линий. Например, через один автомат питается ванная, через другой — освещение, через третий — кухня и так далее. Сечение провода для кухни и ванной должно быть 4 или 6 кв.мм, а для цепи освещения — 1,5 или 2,5 мм.

Сложнее всего обстоят дела в старых квартирах, где смонтированы алюминиевые провода, которые отжили свой ресурс и требует замены. Проводка сечением 2,5 кв.мм выдерживают нагрузку не более 20 Ампер, чего недостаточно для современных электроприемников. Кроме того, изоляция проводов со временем теряет эластичность и постепенно разрушается. В такой ситуации единственным решением является полная замена проводки на медные провода.

Подробнее, почему стоит заменить алюминиевую проводку на медную в старом доме, смотрите в этом видео:

Влияние материала проводника на его характеристики

Напряжение и мощность, которую потребляют силовые установки или бытовые приборы, являются основными критериями по расчету сечения проводника. Все эти характеристики завод изготовитель всегда указывает на самом приборе.

Однако этих данных недостаточно для точного расчета потребления электроэнергии. Необходимо учитывать, что сопротивление медного и алюминиевого провода будет отличаться. Разобраться со всеми характеристиками и подобрать нужный по нагрузке провод поможет таблица расчета сечения кабеля по мощности.

Приведены таблицы с расчетом выбора сечения кабеля по мощности и току для алюминиевых и медных проводов. Таблица выбора сечения медных жил и проводов по мощности

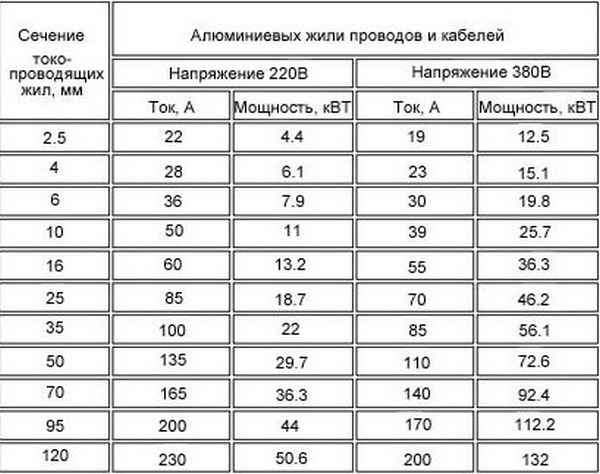

Таблица выбора сечения алюминиевых жил и проводов по мощности

Расчет нагрузки на провод или силовой кабель по мощности и току – задача непростая. От правильного расчета напрямую будет зависеть срок службы оборудования и количество энергии, которое оно будет потреблять.

Допустимый ток и напряжение

Сразу нужно оговориться и сказать о том, что нет такого понятия как «мощность кабеля». Для проводника основным критерием является ток, который он способен выдержать в течение определённого времени. Всё это есть в ПУЭ (правила устройства электроустановок, раздел 1, глава 1.3).

При этом многое зависит и от рабочего напряжения сети. Так, например, проводник, который способен выдержать ток в 16А, выдержит нагрузку в 3,5 кВт, но в однофазной сети 220 Вольт. В трехфазной сети 380 Вольт — это будет уже порядка 10 кВт.

Для того чтобы перевести киловатты в ватты необходимо разделить кВт на 1000.

Для того чтобы узнать амперы, нужно поделить ватты на рабочее напряжение или воспользоваться следующей формулой, где:

  • V — напряжение;
  • I — сила тока;
  • P — мощность;
  • R — сопротивление.

Всё то же самое вычисляется и для трехфазной сети, но только с разделением на 1.73 и на CosФ. Последнее значение это коэффициент мощности электроприборов.

Таблица сечения проводов и кабелей

Чтобы не запутаться в вычислениях и различных подсчётах можно воспользоваться уже готовой и очень удобной в работе таблицей. В ней указана мощность, которую выдержит тот или иной проводник в зависимости от проходящего тока.

Также можно воспользоваться и другой таблицей, в которой указана предельная нагрузка на кабель в зависимости от его сечения и материала изготовления жил.

При этом важно не забывать, что на мощность, которую способен выдержать кабель в течение определенного времени влияет и ряд других факторов, таких как:

  • Длина провода (линии);
  • Температура окружающей среды;
  • Материалы изготовления жил.

Многое при расчете нагрузки на провод зависит от его длины. На длинных линиях, возможна потеря напряжения под нагрузкой до 5%. Допускать этого нельзя, поэтому на длинных линиях нужно увеличивать сечения проводников или хотя бы не использовать провода с малым сечением.

Что же касается температуры, то здесь по большей мере все зависит от того, каким именно способом уложен кабель. Это может быть штроба или грунт, открытый монтаж (по воздуху)

Здесь важно соблюдать определённые условия для нормального и естественного охлаждения проводников

Измерение сечения проводников по диаметру

Существует несколько способов, как определить сечение кабеля или провода. Разница при определении площади сечения проводов и кабелей будет заключаться в том, что в кабельной продукции требуется производить замеры каждой жилы в отдельности и суммировать показатели.

Для информации. Измеряя рассматриваемый параметр контрольно-измерительными приборами, необходимо изначально произвести замеры диаметров токопроводящих элементов, желательно сняв изоляционный слой.

Приборы и процесс измерения

Приборами для замеров могут выступать штангенциркуль или микрометр. Используют обычно механические приспособления, но могут применяться и электронные аналоги с цифровым экраном.

Внешний вид механического микрометра

В основном, замеряют диаметр проводов и кабелей посредством штангенциркуля, так как он найдется в почти каждом домашнем хозяйстве. Им также можно замерять диаметр проводов в работающей сети, например, розетке или щитовом устройстве.

Замер диаметра механическим штангенциркулем

Определение сечения провода по диаметру совершается по следующей формуле:

S = (3,14/4)*D2, где D – диаметр провода.

Если кабель в своем составе имеет больше одной жилы, то необходимо произвести замеры диаметра и расчет сечения по вышеприведенной формуле для каждой из них, после объединить полученный результат, воспользовавшись формулой:

Sобщ= S1 + S2 +…+Sn, где:

  • Sобщ – общая площадь поперечного сечения;
  • S1, S2, …, Sn – поперечные сечения каждой жилы.

На заметку. Для точности полученного результата рекомендуется производить измерения не менее трех раз, поворачивая проводник в разные стороны. Результатом будет являться средний показатель.

Определение диаметра жилки цифровым штангенциркулем

При отсутствии штангенциркуля или микрометра диаметр проводника можно определить посредством обычной линейки. Для этого необходимо выполнить следующие манипуляции:

  1. Очистить изоляционный слой жилы;
  2. Накрутить плотно друг другу витки вокруг карандаша (их должно быть не менее 15-17 шт.);
  3. Произвести замер длины намотки;
  4. Разделить полученную величину на количество витков.

Важно! Если витки не будут уложены на карандаш равномерно с зазорами, то точность полученных результатов измерения сечения кабеля по диаметру будет под сомнением. Для повышения точности замеров рекомендуется производить замеры с разных сторон. Толстые жилы навить на простой карандаш будет сложно, поэтому лучше прибегнуть к штангенциркулю

Толстые жилы навить на простой карандаш будет сложно, поэтому лучше прибегнуть к штангенциркулю.

После измерения диаметра площадь сечения провода рассчитывается по вышеописанной формуле или определяется по специальной таблице, где каждому диаметру соответствует величина площади сечения.

Измерение диметра проводникового изделия посредством линейки

Диаметр провода, имеющего в своем составе сверхтонкие жилы, лучше замерять микрометром, так как штангенциркуль может с легкостью проломить ее.

Определить сечение кабеля по диаметру проще всего посредством таблицы, которая приведена ниже.

Таблица соответствия диаметра провода сечению провода

Диаметр проводникового элемента, мм Площадь сечения проводникового элемента, мм2
0,8 0,5
0,9 0,63
1 0,75
1,1 0,95
1,2 1,13
1,3 1,33
1,4 1,53
1,5 1,77
1,6 2
1,8 2,54
2 3,14
2,2 3,8
2,3 4,15
2,5 4,91
2,6 5,31
2,8 6,15
3 7,06
3,2 7,99
3,4 9,02
3,6 10,11
4 12,48
4,5 15,79

Это интересно: Как сделать проектор своими руками в домашних условиях: излагаем обстоятельно

Кратковременные режимы работы

Допустимые токовые нагрузки на провода и кабели корректируют умножением на поправочный коэффициент. В профессиональных расчетах учитывают дополнительные факторы:

  • действительные температурные условия;
  • количество и взаимное расположение кабелей в канале;
  • средние значения по нагрузкам;
  • существенное изменение параметров;
  • особенности конструкции трассы.

Коэффициент для кратковременного (повторного) режима равен 0,875/√П. Здесь «П» – относительная величина (время включения/длительность цикла). Эту поправку применяют при следующих условиях:

  • сечение медного проводника 10 мм кв. и более;
  • рабочий цикл составляет до 4 минут включительно;
  • длительность пауз – от 6 мин.

Сечение проводов для разных условий эксплуатации

Сечения проводов удобно измерять в квадратных миллиметрах. Если грубо оценивать допустимый ток, мм2 медного провода пропускает через себя 10 А, при этом не перегреваясь.

В кабеле соседние провода греют друг друга, поэтому для него надо выбирать толщину жилы по таблицам или с поправкой. Кроме того, размеры берут с небольшим запасом в сторону увеличения, а после выбирают из стандартного ряда.

Проводка может быть открытой и скрытой. В первом варианте она прокладывается снаружи по поверхностям, в трубах или в кабель-каналах. Скрытая проходит под штукатуркой, в каналах или трубах внутри конструкций. Здесь условия работы более жесткие, поскольку в закрытых пространствах без доступа воздуха кабель нагревается сильней.

Для разных условий эксплуатации вводятся коэффициенты поправки, на которые следует умножать расчетный длительно допустимый ток в зависимости от следующих факторов:

  • одножильный кабель в трубе длиной более 10 м: I = In х0,94;
  • три одножильных кабеля в одной трубе: I = In х0,9;
  • прокладка в воде с защитным покрытием типа Кл: I = In х1,3;
  • четырехжильный кабель равного сечения: I = In х0,93.

Пример

При нагрузке в 5 кВт и напряжении 220 В сила тока через медный провод составит 5 х 1000 / 220 = 22,7 А. Его сечение составит 22,7 / 10 = 2,27 мм2. Этот размер обеспечит допустимый ток для медных проводов по нагреву. Поэтому здесь следует взять небольшой запас 15 %. В результате сечение составит S = 2,27 + 2,27 х 15 / 100 = 2,61 мм2. Теперь к этому размеру следует подобрать стандартное сечение провода, которое составит 3 мм.

Расчёт сечения провода, кабеля

сечение проводов

Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.

Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ). Основные показатели, определяющие сечение провода:

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.

Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.

Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм² и для осветительных групп – с сечением жил 1,5 мм². Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».

При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм²  максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм² – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.

Сечение токопроводящей жилы, кв.мм  Медные жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66

260

171,6

Сечение токопроводящей жилы, кв.мм Алюминиевые жилы, проводов и кабелей

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44

170

112,2

120

230

50,6

200

132

Как рассчитать сечение кабеля по отношению к нагрузке

Оптимальный способ рассчитать для квартиры или дома сечение проводки — суммирование нагрузки от всех подключенных бытовых приборов. Этот метод так и назван — «по нагрузке» — и предполагает четкое понимание технических характеристик имеющегося оборудования.

Медная проводка

Чтобы определить, какую мощность потребляет устройство, достаточно заглянуть в его инструкцию или техпаспорт. Иногда она указана на корпусе. Если информация отсутствует, можно воспользоваться ручным методом: при помощи мультиметра измерить силу тока и напряжение на приборе во включенном состоянии и перемножить полученные результаты.

Перед тем, как подключить мультиметр к прибору для измерения напряжения, нужно перевести его переключателем в соответствующий режим и выбрать максимально большое значение, при необходимости снижая его до получения результата. То же самое касается переменного тока, с той лишь разницей, что подключаться мультиметром в этом случае нужно последовательно. В отношении резистивных нагрузок, характерных, к примеру, для нагревательных приборов, такой метод в полной мере оправдывает себя.

Однако если речь идет о светодиодных лампах и другой технике, использующей электронные преобразователи напряжения, он бессилен. Тут уже понадобится сетевой измеритель мощности, который может многократно в течение секунды измерить ток с напряжением, вычислить и затем отобразить среднюю мощность.

Мультиметр

Обратите внимание! Сам мультиметр и его щупы также рассчитаны на определенные нагрузки, так что перед тем, как приступить к измерению (в особенности это касается силы тока), следует изучить и его инструкцию. Для устройств отечественного производства характерны обозначения мощности в ваттах (Вт) и киловаттах (кВт), за рубежом те же единицы обозначаются «W» и «kW» соответственно

Для устройств отечественного производства характерны обозначения мощности в ваттах (Вт) и киловаттах (кВт), за рубежом те же единицы обозначаются «W» и «kW» соответственно.

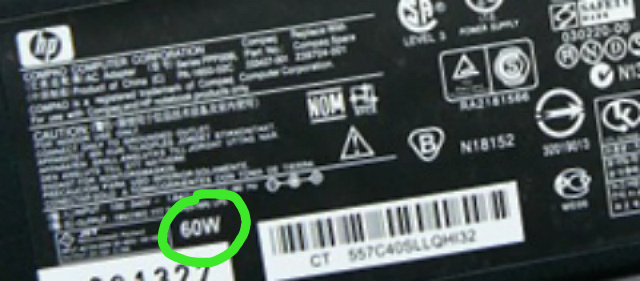

60 ватт на блоке питания

Предельно допустимая нагрузка на электрические кабели и провода (не важно, что является их основой — медь или алюминий), в первую очередь зависит от сечения кабеля. Поэтому, определившись с мощностями, можно приступать к его расчету

Формула выглядит так:

S = 0.785 x n x d², где:

d — диаметр проводника без изоляции (мм), n — количество проводников.

С учетом толщины изоляционных слоев проводников и самого провода, при последующем расчете общего диаметра провода к полученному значению нужно добавить несколько миллиметров.

Если подсчетов требуется много, вычисления лучше производить на специальном онлайн-калькуляторе, например этом:

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода.

Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Токовая нагрузка ПВС 2х1,5

Купить ПВС 2х1,5

Конструкция

Силовой провод ПВС 2х1,5 представляет собой следующую структуру:  токопроводящие жилы из меди, скрученные вокруг сердечника, жилы изолированы поливинилхлоридным пластикатом. Провод покрыт оболочкой из поливинилхлоридного пластиката и защищает от вредного воздействия внешней среды.

Область применения

Силовой гибкий провод ПВС 2х1,5 применяется для соединения электро-бытовых устройств, инструментов и приборов (холодильники, микроклиматическое оборудование, стиральные и посудомоечные машины, удлинителей), устройства для дачного хозяйства (садоводство и пр.), при номинальном напряжении до 380/660 В. Температурный режим эксплуатации -25 до +70 °C и относительная влажность воздуха 98%. Срок годности 6-10 лет. Широкий ассортимент кабельной продукции представлен на сайте www.кабель-м.рф

Купить

Для того, чтобы купить силовой гибкий провод ПВС 2х1,5 воспользуйтесь услугой Он-лайн заявка, нажмите кнопку “В корзину”, далее менеджеры свяжутся с Вами, предложат систему скидок, таким образом, цена на кабель может стать еще ниже. Или позвоните по телефону  и закажите кабель. Цена на кабель низкая для постоянных клиентов и крупных заказчиков.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

Watch this video on YouTube

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения — м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
