Как проложить кабель под землёй на даче с соблюдением всех правил и нормативов

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

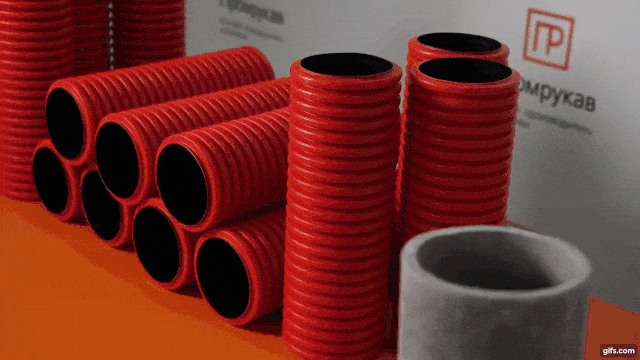

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

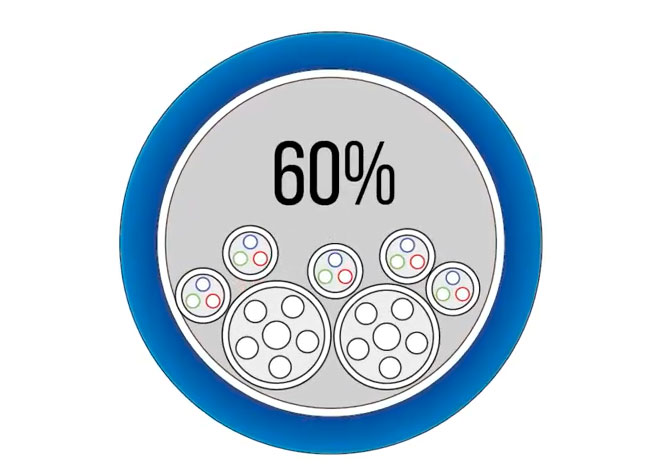

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Особенности монтажа в зимнее время

Правилами электротехнических установок допускается проведение монтажа кабельных линий в зимнее время и при отрицательной температуре. Но при это нужно следовать таким инструкциям:

1. Перед тем как проложить кабель в траншее его надо прогреть. Для этого его нужно отнести в теплое помещение. Есть также вариант разогрева трансформатором, но он подходит только для опытных монтажников, прежде пользовавшихся этим методом.
2. После того, как кабель нагреется, есть ограниченное время на его установку. При температуре воздуха выше -10˚C – 60 минут, от -10˚C до -20˚С – 40 минут, при более сильном холоде – не больше 30 минут.
3. Прокладка кабеля зимой допустима в случае, если температура воздуха не ниже -5˚C для проводников высокого давления; не ниже -7˚C для кабелей с изоляцией; -15˚C для проводников с резиновой изоляцией; -20˚C для проводников с полиэтиленовой или резиновой изоляцией жил и дополнительной оболочкой из свинца.
4. При соблюдении описанных требований и рекомендаций самостоятельный монтаж кабельных линий под землей исключает вероятность механического повреждения, порчи животными или опасного взаимодействия с другими инженерными коммуникациями.

Положительные качества бронированного кабеля

Самое очевидное достоинство данного продукта – повышенная прочность и способность выдерживать большие механические нагрузки.  Кроме этого, можно отметить следующие «плюсы» защиты кабеля специальной броней:

1. Бронированный кабель устойчив к появлению коррозии и чрезмерной влажности.
2. Длительный срок службы – от 30 до 50 лет.
3. У продукта нет особых требований к условиям складского хранения.
4. Кабель просто монтируется при прокладке линии.
5. Хорошо переносит широкий диапазон температур от — 50°С до +50°С. А максимально допустимая температура для работы жил составляет 90°С.
6. Высокая надежность изделия сводит к минимуму все временные и денежные расходы на его использование и ремонт в случае повреждения кабеля.
7. Изделие представлено в широком ассортименте, что позволяет без проблем найти нужный бронированный кабель для комплектации предприятия любой отрасли.

 Было бы несправедливо умолчать о недостатках этого продукта. Бронированные силовые кабели не отличаются особой гибкостью. Впрочем, слишком остро проблема не стоит, когда ЛЭП прокладывают на многие километры. Если же есть необходимость в прочном и гибком кабеле, производители предлагают изделие, защитную функцию у которого выполняет стальная однопроволочная спираль. С помощью этого типа бронированных кабелей к электрическому питанию подключают промышленное и транспортное оборудование.

Основные требования

На этапе проектирования электромонтажных работ, прежде всего, следует уделить внимание тому, что размещение кабелей соответствовало нормативам, установленным ПУЭ, ГОСТ и СНиП:

Прокладка бронированного кабеля под землей

Кабель следует погружать на глубину не менее 70 см. Допускается прокладка с углублением на 50 см, но лишь в случаях, когда длина линии не превышает 5 метров, а проводник защищается трубой.
Запрещена прокладка кабельных линий под фундаментом зданий. Кабель должен быть расположен на расстоянии не меньше 60 см от него. При необходимость проведения проводника через фундамент от дома к хозяйственной постройке или от столба к даче, необходимо в обязательном порядке защитить транзитную линию трубой из стали.
При размещении нескольких кабелей внутри одной траншеи, надо размещать их на отдалении не меньше 10 см друг от друга. Исходя из этого требования, еще на этапе проектирования надо определить размер технологической канавы.
Кабели можно прокладывать на расстоянии не меньше 2 метров от дереьев, и 75 см – от кустарников. Допускается пренебрежение этим правилом, если планируется использовать для прокладки трубу.
Между пересекающимися кабельными линиями должен быть разделяющий земельный слой не меньше 50 см.
Между кабелем и водными коммуникациями (канализация, водопровод), нужно оставлять 1 метр, а от газовых труб отдалять линию не меньше, чем на 2 м.
Чтобы кабель не был поврежден механически и не подвергся порче грызунами, он должен быть бронированным и предназначенным для подземной прокладки.
Можно прокладывать кабель посредством лебедки, раскручивающей барабан, однако в данном случае механизм следует оснастить ограничителем, исключающим натяжку линии.
Для самостоятельного соединения кабеля под землей надо использовать специальные соединительные муфты.
Дополнительная защита, которая необходима, например, при сильно просаживающем грунте, изготавливается из асбоцеметной трубы или сооружения из кирпича, выложенного в ряд поперек траншеи

Кирпич должен быть не пустотелым.
На земле поверх траншеи обязательно кладется лента, обозначающая кабель («Осторожно, кабель!»).
Проведение работ с учетом указанных требований гарантирует безопасность людей и расположенных поблизости электрических сетей. В ПУЭ и СНиП внесен более широкий список ограничений и нормативов, однако здесь перечислены те основные пункты, которых достаточно, чтобы подвести силовой или кабель заземления в пределах участка или даже при подключении дома к магистрали.

Пошаговая инструкция

Рассмотрим порядок действий при подземной укладке кабеля:

• Выполнить подготовительные работы – определить путь трассы, приобрести кабель, защиту и необходимые дополнительные элементы.
• Произвести разметку. С помощью колышков отметить трассу, натянуть шнуры для более точного ориентирования.
• Выполнить земляные работы. Вынутый грунт складируют на краю траншеи. Её ширина составляет 20-30 см, стенки делают пологими для исключения осыпаний.
• Очистить траншею от острых камней, корней растений и прочих выступающих предметов.
• Сделать песчаную засыпку толщиной 10 см, выровнять и утрамбовать её.
• Уложить провод, помещённый в защитную гофру. Его не следует растягивать, укладывать свободно, волнами.
• Поверх засыпать ещё один слой песка, стараясь закрыть гофру.
• Засыпать в траншею вынутый грунт. Он будет осаживаться, поэтому надо создавать небольшой холм по всей длине траншеи.

Перед подключением надо измерить сопротивление изоляции. Должны быть нормативные значения между всеми жилами и между каждой жилой и землёй. Если обнаружатся отклонения, придётся все раскапывать и искать место пробоя. Если же все в пределах нормы, можно подключать кабель и начинать его эксплуатацию.

Кабель уложен и готов к засыпке песком и грунтомИсточник samelectrik.ru

Видео описание

Оригинальный и быстрый способ рытья траншеи показан в видеоролике:

Как быть, если требуется выполнить работы в зимнее время

Рассмотрим, как проложить электрический кабель под землёй на даче своими руками в холодное время года. Здесь возникают некоторые сложности. Например, невозможно определить уровень грунтовых вод. Глубина траншеи составляет всего 80 см, а это значительно меньше глубины промерзания грунта в большинстве регионов России (к примеру, в московской области по данным СНиП средняя глубина составляет 130 см).

Перед укладкой бухту провода надо нагреть в теплом помещении. Обойтись без подогрева можно, если температура на улице не ниже -5°.

Для земляных работ следует выбрать день со сравнительно высокой температурой. Перед началом рытья траншеи следует отогреть грунт, разведя костёр по всей длине трассы. Работа будет продвигаться медленно, поэтому придётся разделить её на несколько дней. Если расстояние велико, лучше отложить работы до наступления тёплых дней, временно провесив воздушную линию.

Рытье траншеи в зимнее время даётся труднее, чем летомИсточник svoyavoda77.ru

Видео описание

Специфика земляных работ ручным способом в зимнее время хорошо показана в этом видео:

Полезные советы

Так как правильно проложить кабель в земле могут только опытные и знающие специалисты, рассмотрим их советы:

• После засыпки провода песком следует уложить точно над проводом сигнальную ленту. Впоследствии, во время раскопок, она поможет обнаружить кабель и исключить его повреждение.
• В траншею укладывают только целый отрезок кабеля. Никаких соединений под землёй быть не должно.
• Не следует располагать траншею под нагруженными участками (где перемещаются люди, автомобили или садовая техника).
• Если используются металлические гильзы, их диаметр должен как минимум втрое превышать толщину провода.

Используя эти нехитрые советы, можно избежать некоторых ошибок в укладке.

В траншее может быть уложено несколько кабелейИсточник dom-i-remont.info

Видео описание

Ещё один полезный видеоролик о подземной прокладке силового кабеля:

Коротко о главном

Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.

Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров

Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты

Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

• требуется прорыть траншею, глубиной от 0,7 м до 1 м;
• далее делается подушка примерно 20 см в толщину для отвода влаги;
• потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
• после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Видео описание

В этом видео показано, как провести провод в дом:

Всё подключается к устройству принудительного отключения в электрораспределительном щите и проводам ЛЭП с помощью специальных зажимов. Провод можно зафиксировать на столбе фиксаторами с шагом не более 1 м.

Заземление брони проводаИсточник i.ytimg.com

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
4. Меньше риск возникновения пожара.
5. Также уменьшается воздействие электромагнитных волн и грозы.
6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

• в прогретом помещении (провод прогревается от 18 до 72 часов);
• установкой палатки и использование тепловых пушек;
• трансформатор (прогревается прямо во время прокладки до +20 °С).

Видео описание

Как выполняется прогрев провода в зимних условиях, показано в видео:

При любом из этих методов необходимо герметизировать концы кабеля с помощью специальных муфт, чтобы не проник конденсат.

Кабель нужно прогревать только после полной подготовки всей линии, так как зимой укладка электросети строго регламентирована по срокам. Установка тёплого провода должна выполняться в определённое время:

• 60 минут – от 0 до -10 °С;
• 40 минут от -10 до -20 °С;
• 30 минут – от -20 и ниже.

Кабель для прокладки в земле, который прогрели, нельзя сильно изгибать. После монтажа его необходимо засыпать небольшим слоем распушённой земли и дождаться остывания, а после этого уже зарывать углубление.

Если позволяет бюджет, то можно приобрести холодостойкий кабель (ХЛ). Он предназначен для низких температур и не повреждается при сильных морозах. У такого кабеля есть свои преимущества: хороший разброс температурного режима для укладки (от +50 °С до -60 °С), а также применение без прогрева при морозе в -25 °С.


Холодостойкий проводИсточник hostingkartinok.com

Коротко о главном

Кабели для прокладки под землёй бывают для сухой, влажной и холодной почвы. У каждого есть своя марка.

При укладке желательно исключить растягивающие нагрузки. Можно не защищать кирпичами, если в том месте не будет растопок.

Глубина траншеи должна быть от 50 до 100 см, в зависимости от размещения.

Существуют определённые нормы расстояния от статичных объектов. Для укладки необходимо сделать схему участка, чтобы в будущем знать, где расположен провод.

Подушка должна быть не меньше 10 см, при вводе в дом 20 см. В грунте не должно быть острых предметов.

Зимой провод необходимо сначала прогреть, чтобы не появились трещины и разрывы.


Марки бронированных кабелей

Марки бронированных кабелей для прокладки в земле необходимы для выбора подходящих характеристик, исходя из расчета условий. А предназначение маркировки необходимо для отображения характеристик продукта:

• материал жил;
• назначение;
• тип изоляции;
• особенность конструкции;
• сечение изделия;
• номинальное напряжение;
• номинальный ток.

К примеру провод типа ВББШВ, где:

• В — жилы, изолированные из поливинилхлорида.
• Б – защитный слой проводов, броня, изготовленная из листов и накрученная спиральной лентой.
• Б – битумный слой между проводником. Применяется для проводников большим сечением жил.
• ШВ – внешний слой из поливинилхлорида.

Что такое марка кабеля

Марка провода — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных товаров используются следующие обозначения:

• Первая буква указывает на материал токопроводящей жилы (скажем, А — алюминий). Отсутствие в марке буквы означает, что токопроводящая жила выполнена из меди.
• Вторая буква обозначает провод.
• Третья — материал изоляции (например, Р — резина, В — поливинилхлорид, П — полиэтилен).

В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:

• О — оплетка.
• Т — для прокладки в трубах.
• П — плоский.
• Ф — металлическая фальцованная оболочка.
• Г— гибкий и т.д.

Виды прово

Как выбрать правильный материал

Медь предпочтительнее алюминия. Она имеет большую проводимость и менее подвержена коррозии. К тому же по сравнению с медью алюминий непрочен и при нескольких изгибах может попросту сломаться. Отрицательным свойством алюминия является и его быстрая окисляемость в случае соприкосновения с воздухом, результат — образование на поверхности тугоплавкой окисной пленки. Она плохо проводит электрический ток, а значит, препятствует созданию хорошего контакта. Место с плохим контактом будет греться, искрить, еще более окисляться, еще более греться, а там недалеко и до пожара. И если вы не хотите повторить историю «кошкиного дома», вам придется периодически проверять места крепления алюминиевых жил к электрическим приборам.

Разбираемся в терминологии

• Жила — это, в общем случае, отдельный проводник.
• Провода — изделия, содержащие одну или более изолированных жил либо скрученных проволок, поверх которых имеется легкая защитная оболочка (например, металлическая обмотка, обмотка или оплетка из волокнистых материалов).
• Установочный провод — провод для электрических распределительных сетей низкого напряжения.
• Электрический шнур — провод сечением до 1,5 мм2 с изолированными жилами повышенной гибкости. Служит для подсоединения подвижных устройств. Жилы в данном случае обязательно многопроволочные. Кроме того, они соединены между собой скруткой или общей оплеткой.
• Кабель — это несколько изолированных проводов, заключенных в одну или несколько защитных оболочек.

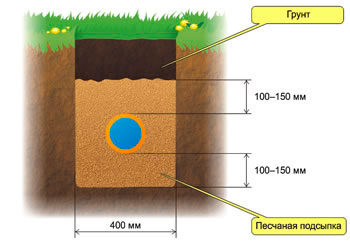

Подсыпка траншеи песком

Ошибка №5
Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6
Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

Процесс прокладки

Подготовка траншеи под бронированный кабель

Перед тем как проложить кабель в земле, готовиться трасса, в которую он будет уложен. При её проектировании нужно учесть все возможные с любыми инженерными сетями и коммуникациями. После этого можно приступать непосредственно к самой траншее. В случае, если кабель будет проложен под автодорогой, необходимо погружать его на глубину не меньше 125 см. Если же поверх траншеи будет свободная земля без нагрузок, например газон, достаточно 90 см.

Обратите внимание, что даже в ситуациях, когда проектирование траншеи основывается на схеме геоподосновы, следует копать аккуратно. Нередки случаи, когда можно наткнуть на инженерные систем, неверно нанесенные на схему. На дно выкопанной траншеи нужно высыпать песочную подушку высотой до 15 см

Это необходимо для дополнительной защиты кабельных линий и маркировки. Песок нужно смочить водой и хорошо утрамбовать

На дно выкопанной траншеи нужно высыпать песочную подушку высотой до 15 см. Это необходимо для дополнительной защиты кабельных линий и маркировки. Песок нужно смочить водой и хорошо утрамбовать.

Прокладка

Прокладка кабелей под землей, как правило, подразумевает, что используется бронированный проводник, защищенных от механического воздействия и грызунов. Если же используется не бронированный электрический кабель, нужно, чтобы его марка удовлетворяла повышенным требованиям устойчивости к механическому и тепловому воздействия. Именно по этой причине чаще всего берут медный бронированный кабель.

Сам кабель прокладывается внутри подушки из песка, поверх которой затем насыпается слой грунта толщиной примерно 15-20 см. Его тоже следует утрамбовать. Поверх этого слоя выкладывается защита из кирпича, асбоцемента, железобетонных плит или любого аналогичного материала.

Сверху кладется предупредительная лента. По требованиям ПУЭ, она на всем протяжении траншеи должна находиться строго над кабелем, а сигнальная надпись – находиться сверху. После этого траншея засыпается с запасом. Это необходимо потому, что грунт со временем проседает.

ПУЭ также требует, чтобы на каждом этапе прокладывания и засыпания линий, были проверены его функциональные характеристики. Для этого можно проводить замер сопротивления изоляции.

Рекомендуется также после укладки кабеля сфотографировать его расположение. Фото будет удобно использовать при необходимости демонтажа или ремонта кабелей заземления и другого назначения. Многие игнорируют требование укладки сигнальной ленты у себя на участках, подводя электричество к бане или даче. Это противоречит правилам безопасности, но с фотографиями, как минимум, дает некоторые гарантии по поводу точного определения местонахождения кабеля в будущем.

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Расчет кабельных линии

Как можно понять из названия, сейчас будет рассказано, как проводить расчет. Бронированный кабель для прокладки в земле рассчитывается для выбора типа и оптимального сечения силовых жил провода. Сперва необходимо определить расчетные токи по формуле, которая представлена ниже.

Р_н — номинальная мощность потребителя, Вт.

К_с — коэффициент спроса потребителя.

U_с — номинальное напряжение сети, В.

cos Ф — коэффициент мощности потребителя.

n_с — коэффициент полезного действия сети.

Далее проводят расчет механической прочности кабеля.

После расчета выбирают сечение жилы большее или равное расчетному.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;

• к розеткам и включателям — не менее 20 мм;

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Дачные дела

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества. Мы рекомендуем вам отдать предпочтение медным кабелям

Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле

Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты. Кабель должен ложиться с определенным запасом

Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля. Запас должен составлять примерно 2 %

Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм

Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.
