Выбор провода для подключения электрической плиты (сечение)

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.

Watch this video on YouTube

электрические варочные панели

Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

1. Рулетка, линейка, угольник.
2. Электродрель или шуруповёрт со сверлом Æ 10 мм.
3. Электролобзик.
4. Монтажный шприц с силиконом.
5. Кабель.
6. Вилка.
7. Плоскогубцы, бокорезы.
8. Набор отвёрток и гаечных ключей.
9. Нож.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)

После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

Иллюстрация	Описание действия
	Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
	Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.

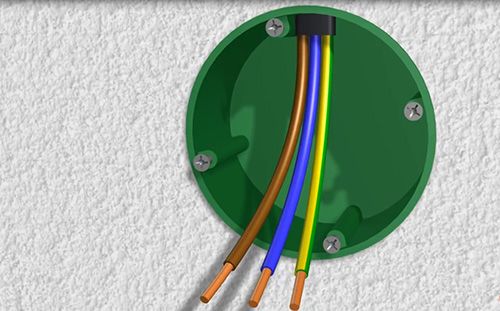

	Устанавливаем подрозетник и зачищаем концы проводов.
	Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
	Устанавливаем розетку в подрозетник.
	Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.
	Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.

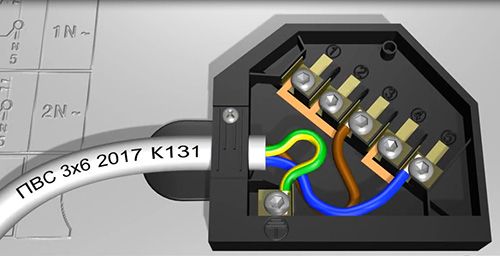

	При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
	Закрываем клеммную коробку на варочной поверхности.
	Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

индукционные варочные панели

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Встроенная газовая панельгазовые варочные панели

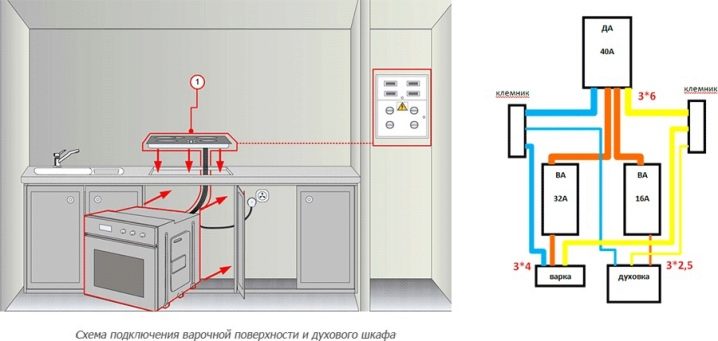

Схема

Главная задача специалиста, выполняющего подключение, состоит в том, чтобы отдельным кабелем, рассчитанным на ток не менее 40А, через защитную аппаратуру (УЗО и дифференциальный автомат) подать напряжение на варочную панель или на контактные лепестки силовой розетки. Варочная панель или розетка для нее по требованиям ПУЭ подключаются к вводному щитку отдельным кабелем. При одновременном включении всех конфорок варочной панели на полную мощность потребляемый ток достигает 40А. Для предотвращения нагрева проводов внутренней проводки до опасной температуры и возгорания изоляции категорически запрещается подключать варочную панель в одну линию с установленными бытовыми розетками или другой встроенной техникой.

В соответствии с требованиями ПТБ и ПУЭ для защиты от поражения электрическим током (при коротком замыкании в оборудовании или при случайном прикосновении руками к токоведущим элементам под напряжением) на вводном щитке устанавливают устройства, которые ограничивают максимальный потребляемый ток и отключают питание при появлении тока утечки (по причине прикосновения человека к токоведущим элементам под напряжением). Для защиты от высокочастотных индукционных наводок корпус варочной панели и лепестки розетки с маркировкой «земля» обязательно подключают к шине заземления (корпусу распределительного щита РЩ).

При изучении технологии самостоятельного подключения индукционной варочной поверхности к трехфазной сети переменного тока и в ходе выполнения электромонтажных работ следует четко различать значение следующих терминов:

• защитное заземление (соединение корпуса устройства с заземляющим проводом);
• защитное зануление (соединение отдельных точек электрической схемы со средним выводом обмотки трансформатора трехфазной сети переменного тока);
• логический ноль – напряжение на плюсовой клемме источника постоянного тока (для питания транзисторов и микросхем).

Для подключения отдельной линии от вводного щитка к варочной панели необходимо сделать следующее:

• заменить электрический счетчик на новый с рабочим током не менее 40А;
• установить двухполюсный автомат на ток до 40А (для защиты сети от короткого замыкания внутри варочной панели и чрезмерно большого тока в цепи нагрузки);
• установить дифференциальный автомат на ток до 30 миллиампер (для отключения при случайном прикосновении руками к токоведущим деталям под напряжением).

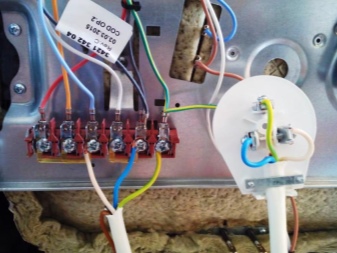

Достаточно непросто подключить к сети варочную панель 4 провода. Большая проблема заключается в том, что многие модели варочных поверхностей производителей Electrolux и Zanussi поступают в продажу с предустановленным сетевым четырехжильным шнуром. Колодка для подключения сетевого шнура к варочной поверхности находится внутри устройства. Для замены шнура на стандартный необходимо разобрать варочную поверхность, сорвав с крепежных винтов самоклеящиеся этикетки с надписью «QC». После срыва этикеток варочная поверхность снимается с гарантийного обслуживания. По этой причине перед частичной разборкой панели для замены шнура необходимо хорошо взвесить все за и против, учитывая невозможность бесплатного ремонта в течение гарантийного срока в сервисном центре.

Если принято решение самостоятельно заменить шнур, необходимо выполнить следующие действия:

• открываем пластиковую крышку кабельной коробки сзади панели, слегка нажав на пластиковые клипсы отверткой;
• объединяем два фазных провода L1 и L2, подсунув перемычку под болты;
• при подключении вилки используем только коричневый провод, а на черный надеваем термоусадочную трубку.

Как самостоятельно подсоединить индукционную панель

Если уже имеется достаточно мощная изначально или модернизированная электросеть в доме, это существенно упрощает дело. Но все же нельзя просто так вставить вилку в обычную розетку и на этом успокоиться. Надо удостовериться, что параметры сети в квартире не ниже, чем требуется по инструкции. А в идеале следует обеспечивать даже лучшую защиту.

Если в техническом паспорте указано, что защита должна быть рассчитана на 30 А, то желательно применять защитные элементы сети на 25 А. Разобравшись с этим моментом, можно заняться и кабелем. Когда предусмотрено штатное подключение к выходящему кабелю, могут использоваться проводники:

• черной или коричневой окраски (фаза);
• желто-зеленого тона (защита);
• синего и серого цветов (нейтраль).

Иногда сечение провода в поперечнике не подходит. Сетевые шнуры с поперечным сечением 2,5 кв. мм должны защищаться переключателями с пониженным номинальным током. Чаще всего используются элементы типа В16. Но это накладывает очень жесткие ограничения на количество потребляемого тока. В противном случае выключатель может срабатывать, когда используется больше двух нагревательных полей.

Некоторые индукционные устройства подключаются не при помощи проводов, а с использованием клемм. В таком случае конструкция имеет специальный терминал, обычно находящийся внизу. Но бывают и другие ситуации — к примеру, когда надо включить индукционную варочную панель в трехфазную сеть, рассчитанную на 380 В. В этом случае вместо трех фаз обычно используется две. Именно такой подход применяют большинство производителей.

Вполне правильно и притом достаточно просто будет подсоединить два нагревательных поля к одной фазе, а два — к другой. В этом случае на одну фазу приходится два средних значения, а на другую — самый слабый и самый сильный ток. В подобной схеме нет необходимости применять серые кабели L3. В некоторых случаях возникает потребность связать между собой терминалы на плате.

Это очень простая задача: придется лишь использовать входящую в комплект плату. Провода закручиваются отверткой, и на этом работа заканчивается. Тут надо вернуться к подсоединению варочных панелей при помощи клемм и осветить эту тему более подробно. Кабель заканчивается в монтажной коробке. Если кабеля в комплекте нет, надо дополнительно покупать провод модели OMY (он же ШВВП).

Правильно будет подсоединить нерабочую фазу к духовому шкафу. Это позволит равномерно загрузить фазу. В некоторых случаях используются обособленные кабели 3х2,5 м, идущие от распределяющих устройств. Тогда надо такие кабели подсоединять к однофазным переключателям наибольшей нагрузки. Такое решение позволяет при нарушении работы одного из устройств применять другое без малейших затруднений.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

• при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
• для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
• электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
• розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Выбор количества жил

Количество жил кабеля питания электроплиты зависит от того, однофазное питание применяется для ее работы, или используются все три фазы. Поэтому нужно сначала определиться с решением этой задачи.

Для этого потребуется почитать паспорт электроплиты, заодно посмотрев на конструкцию клеммника на ее задней стенке. Электроплиты небольшой мощности питаются от одной фазы, но и шнур питания при этом обычно идет с ними в комплекте.

Для всех остальных моделей предусмотрено питание как от одной, так и трех фаз. Клеммник при этом имеет возможность переключения выводов с трехфазного на однофазное питание. Для этого в комплект входят перемычки. Если установить их согласно указанному в паспорте или на крышке клеммника положению, плиту можно подключить к одной фазе.

Использование перемычки при подключении плиты к однофазной сети

Если вы живете в квартире или к вашему частному дому, даче или коттеджу подходит воздушная линия с двумя проводами, то и выбора особого нет: у вас есть одна единственная фаза, и других вы не найдете. Кабель питания для электроплиты будет трехжильным.

Если вы – счастливый обладатель всех трех электрических фаз, то перемычки на клеммнике вам не пригодятся. Вам нужен пятижильный кабель. Только не забудьте удалить перемычки, если они установлены производителем на клеммнике по умолчанию. Иначе будет большой «бум».

Теперь о назначении жил. Фазная жила трехжильного кабеля обычно имеет коричневый цвет (или другой, отличный от двух последующих, например – черный). Жилу синего (голубого) цвета нужно использовать только для подключения нулевого рабочего провода. То есть, того, который будет проводить электрический ток нагрузки. Желто-зеленую же жилу подключают только к выводу «земля», соединенному с корпусом плиты. Она обеспечивает его присоединение к заземляющему устройству вашего дома, если оно есть. Если нет, то этот проводник лучше не подключать вовсе, но плита при этом обязательно защищается УЗО.

Пятижильный кабель дополнительно содержит проводники для коммутации еще двух фаз. Их расцветка согласно действующих стандартов – коричневый, белый и черный цвета. Могут быть и другие, но цвет нулевого и защитного провода при этом не меняется.

Особенности выбора кабеля для плиты

Не всегда производитель комплектует электрическую плиту или другое кухонное устройство аналогичного типа проводами для подключения. И тут возникает необходимость приобретения провода. Какой марки, сечения и с каким материалом жилы выбирать? Кабель для варочной панели, электрической плиты, духового шкафа подбирают с учетом мощности изделия и фазности подключения. Первый параметр указывается в паспортных данных, второй – зависит от количества жил кабеля, подводимого к плите (трехжильный или пятижильный), а это уже зависит от сети питания (одно- или трехфазная). Провод или кабель обязательно должен быть с медными жилами. Согласно требованиям ПУЭ не допускается подсоединять к энергоемким изделиям кабели с алюминиевыми жилами.

Сечение жил кабеля выбирается в зависимости от мощности энергоемкого изделия (электрическая плита, варочная панель, духовой шкаф) и типа питания по таблице:

Питание плиты от однофазной сети означает, что кабель должен иметь 3 жилы – фазу, ноль и землю, от трехфазной 5 жил – присутствует 3 фазных жилы, ноль и земля.

Теперь необходимо определиться с маркой провода. Многолетний опыт по эксплуатации изделий свидетельствует о том, что для подключения электроплиты наилучшими кабелями считаются марки ПВС и КГ.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь.

В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом.

Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах.

Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

• Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
• Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

• правильно выбрать место и поверхность;
• установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

• выбрать розетку и установить ее;
• выполнить подключение электрического провода;
• подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную

Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

• В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
• Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
• Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
• Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

• На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
• Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
• Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
• Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
• ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание
