Как выбрать сечение для кабеля

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод	Алюминиевый провод
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
220 В	380 В	220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

• Минимальные трудозатраты.
• Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
• Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
• Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

1. Кабель СИП — самонесущий изолированный провод.
2. Неизолированный, материал — алюминий.
3. Неизолированный алюминиевый со стальным сердечником.

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Галерея изображений

Фото из

Наглядная схема подключения на стенде

Соединение с силовой линией

Подключение лампы к силовой линии

Принцип работы лампы через выключатель

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Вводной кабель в квартиру сечение по нормам

И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ.

Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения.

Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Какое сечение и куда прокладывать

• Провод для комнатного освещения, от разделительной коробки, прокладывать нужно отдельно от провода, к которому будут подключаться розетки, так как розетки будут потреблять больше электроэнергии и, соответственно, будут нагреваться. К ним подключаются приборы большей мощности.
• Для стационарных электроприборов большой мощности провод нужно прокладывать отдельный и большего сечения. К таким приборам относятся электроплита, стиральная машина, электрическая духовка. Провод для них нужно выбрать сечением от 4 до 5 квадратных миллиметров. Также перед покупкой нужной проводки рассчитайте нужный метраж, чтобы проводов хватило, и ненужно было впоследствии их стыковать.

Опытные электрики советуют сразу брать на 10% больше кабеля, чем по расчетам. Сэкономите нервы и время.

Теперь можно переходить к распределительным коробкам и отсечным автоматам. Распределительных коробок нужно столько сколько у вас в квартире помещений, для каждого по одной. Правильным будет, если вы от отсечного автомата проведёте провод отдельно в каждую распределительную коробку.

Стоит посчитать, какую мощность вы будете подключать к распределительной коробке в каждой комнате, для того, чтобы узнать их общую мощность и определиться с сечением провода. От этих данных зависит провод какого сечения нужно прокладывать от распределительного щитка в распределительную коробку.Если мощность приборов не больше 3 кВт достаточно провода диаметром в 2,5 миллиметра квадратного. Для кухни, где в основном сосредоточены мощные приборы, от щитка до розетки нужно проложить провод сечением в 6 миллиметров квадратных.

На фото представлен правильный вариант монтажа проводки в распределительной коробке.

Теперь стоит подвести итоги. Если вы не уверены, что сможете самостоятельно справится с этим важным делом, то стоит обратиться к специалистам, которые произведут необходимые работы на профессиональном уровне, и вы не будете иметь проблем в процессе эксплуатации электропроводки.

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм	Медные жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Алюминиевые жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм	Алюминиевые жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Также рекомендуем посмотреть видео о том как не допускать ошибки при выборе сечения кабеля для розеток:

Конструктивные особенности электропровода

В конструкции любого электропровода присутствуют жилы. Это основные элементы кабеля. Каждый из них имеет оболочку. Она является внутренней изоляцией. Непосредственно по жилам передается ток. Любое их количество заключается в общую внешнюю защитную оболочку. Число жил всегда учитывается, когда решают, какой кабель выбрать для проводки в доме.

Помимо токопроводящих элементов, их изоляционной защиты, наружной оболочки в конструкции электрокабеля могут быть еще и дополнительные составные части. Например, это внутренняя общая оболочка. Она в проводе находится между внешним защитным слоем и изолированными токопроводящими жилами. У электрокабеля также может быть броня из проволоки или стали.

Строение электрокабеляИсточник elektrikii.ru

Производители изготавливают электропровода с жилами, которые могут быть сплошными однопроволочными. Производятся также кабели, состоящие из многопроволочных токопроводящих элементов. Такие жилы изготавливают из большого числа тоненьких нитей.

Профессионалы выбирают электропровод для дома, полагаясь на свой опыт. Они учитывают уровень удобства работы с ним

Специалисты также принимают во внимание, из какого материала изготовлены жилы электрокабеля. Ведь токопроводящие элементы электропровода производители изготавливают из алюминия или меди

При сравнении данных металлов отмечают, что алюминиевые жилы позволяют производить более дешевые кабели. Однако такие провода характеризуют меньшей электропроводностью. Поэтому при одинаковых сечениях жилы из меди будут пропускать больше электрического тока.

Провода с алюминиевыми жилами отличаются низкой электропроводностьюИсточник lomrf.ru

У медной проводки также существует единственный минус. Он заключается в невозможности качественного прямого соединения меди с иным металлом. Другими словами, чтобы состыковать медную и алюминиевую проводку применяют специальные переходники. Они используются, чтобы предотвратить образование в месте соединения гальванической пары.

Если же провода из разных материалов скрутить между собой, тогда произойдет окисление места соединения. Поэтому исчезнет контакт между электрокабелями, что приведет к замыканию электросети.

Производители выпускают провода с общей защитной изоляцией, для изготовления которой используется:

• полиэтилен;
• резиновый материал;
• поливинилхлорид.

Электрокабель с поливинилхлоридной защитойИсточник pskabel.ru

Любой кабель для проводки в доме выпускается с внешней оболочкой, которая отличается высокими изоляционными свойствами. Наружная оплетка – это надежная защита от воды. Современные провода используются при создании электросетей разного класса с максимальным напряжением 500 В.

Допустимое напряжение светодиодной ленты

Я провёл эксперимент: подключил 24-вольтовую ленту к источнику напряжения и стал понижать напряжение. Фотографиями не передать изменение яркости свечения, надо вживую смотреть и сравнивать. Вывод такой: при 22 вольтах лента горит тусклее, но только немного тусклее. Скажем так, допустимо. При 21 вольте лента горит ещё тусклее. При 20 вольтах ещё немного тусклее.

Можем считать так: уменьшение напряжения питания ленты на 10% чуть (до 21,6 вольта) снижает яркость свечения, но ещё допустимо. Больше — нежелательно. Лучше принимать за допустимое падение напряжения 6-8%.

Далее считаем по формулам, представленным выше.

Лента бывает разной мощности и разного напряжения. Полагаю, не надо пояснять, что нам всегда выгоднее использовать ленту бОльшего напряжения. Больше напряжения — меньше ток. Меньше ток — меньше нежелательное падение напряжения. Сама распространённая лента имеет напряжение 24 вольта. 12 вольт или ниже не смотрим, кроме случаев совсем короткого кабеля до ленты и наличия свободного 12-вольтового блока питания.

Представим, что у нас лента имеет мощность 9,6 ватта на метр (самый частый вариант), длина 10 метров. Напряжение 24 вольта. Расстояние до ленты от блока питания 20 метров. Какого сечения брать кабель?

Сначала считаем ток. Это 4 ампера (мощность на метр * длина / напряжение). Я сделал табличку в Excel, в которую забил все формулы для простого расчёта падения напряжения в процентах.

У меня получилось, что при сечении 1,5 мм2 падение напряжения составит 1,92 вольта или 8%. При длине кабеля 25 метров — 10%. При сечении кабеля 0,75 длина может быть не больше 10 метров. Это максимальные значения, если вы хотите, чтобы лента горела не «немного тусклее обычного», а достаточно ярко, то надо увеличивать сечение. С учётом того, что кабели зачастую продаются меньшего сечения, чем заявлено, стоит взять сечение на шаг больше.

Как поменять вводной кабель в частном доме

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов.

Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.

Как заменить ввод в квартире Идеальным вариантом является тот случай, когда подъездный щит расположен на одной стене, через которую будет производиться ввод в квартиру, в такой ситуации достаточно пробурить в ней отверстие и завести туда новый кабель. В других вариантах прежде всего нужно определиться, как проложена старая проводка.

Как заменить вводной кабель в квартире и частном доме?

СИП заводят в дом через металлическую толстостенную трубу. Это защитит кабель от механических повреждений, например, просадка дома. Для дополнительной защиты изоляции, на провод надевают гофротрубу. Металлическая труба должна иметь уклон на улицу, чтобы исключить протекание воды в здание и обледенение. После ввода кабеля, место монтажа замазывают раствором.

Как поменять вводной кабель в дом

В нем размещают:

• мощный автоматический выключатель или заменяют его обычным рубильником вида серии РБ-31 с комплектом предохранителей, укомплектованных мощными плавкими вставками, рассчитанными на токи около 100 А;
• разрядники или ограничители перенапряжения, защищающие от проникновения высокого потенциала молнии;
• схему расщепления PEN проводника, подключенного к повторному заземлению.

На рисунке ниже показана конструкция трехфазного вводного устройства. Для однофазной схемы оно упрощается использованием элементов только одной фазы.

Конструкция вводного устройства Вводное устройство можно размещать прямо на опоре воздушной ЛЭП или на стене дома с наружной стороны. Его конструкция для подключения к подземным кабельным линиям устроена так же, как и для ВЛ.

Наличие повторного заземления в доме требует установки молниезащиты и системы УЗИП.

Замена вводного кабеля в частном доме от новичка

Внимание Возможно, что проводка уложена в штробу под штукатуркой, в таком случае можно аккуратно демонтировать ее и на это же место уложить новый ввод с последующим восстановлением покрытия стены. Данный способ не всегда возможен, к примеру, если в подъезде совсем недавно сделан ремонт, соседи не будут в восторге от разрушения только что произведенной, пахнущей свежей краской, отделки

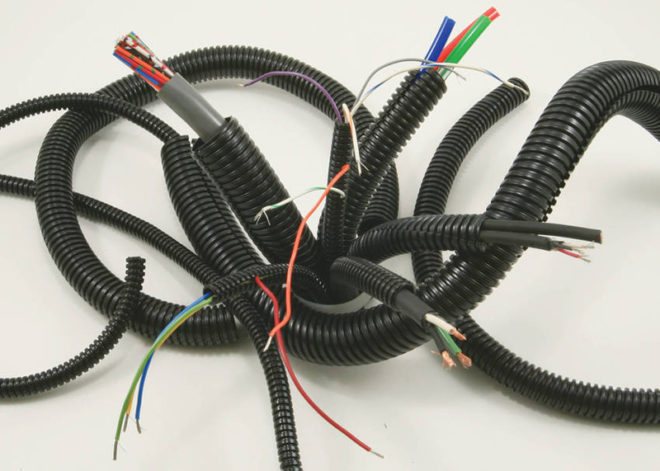

Чаще всего кабель протаскивают по каналам потолочных перекрытий, совершить такую же операцию на стадии законченного строительства в большинстве случаев не реально. Наилучшим вариантом во всех случаях будет укладка вводной магистрали в коробе или гофротрубе, как показано на фото ниже: В целях безопасности, во избежание повредить действующую скрытую проводку, кабельную магистраль лучше положить по потолку. Если демонтаж старого кабеля невозможен, его освободившиеся концы необходимо заизолировать.

Подписка на рассылку

Точечные светодиодные светильники для потолков становятся все более популярными за счет яркости, долговечности и возможности создать привлекательное точечное освещение. Точечные светильники со светодиодной подсветкой включают в себя лампу для основного освещения, а также встроенные в корпус светодиоды, которые могут размещаться в корпусе на передней или боковой панелях. Такие светильники обеспечивает потрясающие визуальные эффекты – они могут быть белыми или многоцветными, плавно менять яркость или цвет освещения и монтируются в любых жилых помещениях – спальне, кухне, ванной комнате и других комнатах.

Как установить точечные светильники – подготовка к монтажу

Прежде всего, необходимо осуществить прокладку кабеля, еще до установки потолка. Как правило, точечные светильники располагаются на расстоянии 40-50см друг от друга и до монтажа потолка необходимо проложить провод к одному из них, а после протягивать его от одной точки освещения к другой. Для монтажа точечных светильников подойдут медные кабели (провода) ВВГ, ШВВП или ПВС с сечением жил 1,5мм2. Кабель или провод прокладывается в гофрорукаве, который в свою очередь закрепляется при помощи скоб или стяжек на потолке и подводится к точке установки первого светильника.

Далее в подвесном потолке делаются отверстия нужного диаметра, в зависимости от типа светильника (в основном это 60 мм). Если потолок гипсокартонный, достаточно прорезать отверстия нужного диаметра, тогда как в пластиковый потолок необходимо будет устанавливать термокольца, предотвращающие перегрев.

После этого провод протягивается в каждое отверстие и начинается непосредственно монтаж светильника.

Схема подключения точечных светильников

Схема подключения точечных вариантов мало отличается от схемы подключения обычных моделей светильников. Смотрите схему, которая включает в себя источник питания на 220В, выключатель и сам светильник.

Светильники с лампами на 12В обязательно комплектуются понижающими трансформаторами, которые устанавливаются в схеме перед светильниками, как на схеме. Монтаж большинства светильников осуществляется при помощи клеммника, в которые протягиваются зачищенные жилы проводов и затягиваются.

Также есть возможность раздельного включения/отключения основного освещения и подсветки при помощи двухклавишного выключателя. При использовании такой схемы одна клавиша будет включать лампу точечного светильника, а вторая – светодиодную подсветку.

Стоит отметить, что при подключении светильника любого вида необходимо обеспечить полное отключение электропитания в квартире или доме.

Многие люди, использующие точечное освещение, задумываются, как поменять лампочку в точечном светильнике, ведь, несмотря на долговечность светодиодов, их срок службы все-таки ограничен.

Замена лампочек в точечном светильнике

Замена лампочек в точечном светильнике

• отключите свет в комнате либо обесточьте квартиру;
• достаньте из точечного светильника стопорное кольцо – проволоку, удерживающую светильник;
• достаньте из патрона светодиодную лампу и замените её новой;
• установите светильник на место и закрепите стопорным кольцом.

При замене ламп важно соблюдать осторожность, чтобы не проткнуть полотно подвесного потолка. Точечные светильники – удобный способ деления комнаты на зоны и акцентирования элементов декора и интерьера. Обычно лампы для них не отличаются высокой мощностью, а с распространением светодиодных источников света и вовсе редко потребляют больше 5 Ватт

Однако всё довольно часто в нашу редакцию приходят вопросы на тему «какой нужен провод для подключения точечных светильников?». Давайте разбираться вместе!

Обычно лампы для них не отличаются высокой мощностью, а с распространением светодиодных источников света и вовсе редко потребляют больше 5 Ватт. Однако всё довольно часто в нашу редакцию приходят вопросы на тему «какой нужен провод для подключения точечных светильников?». Давайте разбираться вместе!

Точечные светильники – удобный способ деления комнаты на зоны и акцентирования элементов декора и интерьера. Обычно лампы для них не отличаются высокой мощностью, а с распространением светодиодных источников света и вовсе редко потребляют больше 5 Ватт. Однако всё довольно часто в нашу редакцию приходят вопросы на тему «какой нужен провод для подключения точечных светильников?». Давайте разбираться вместе!

Разработка схемы электроснабжения

Для составления схемы планируемой электропроводки рекомендуется воспользоваться общим планом квартиры. Это позволит отметить требуемые места расположения розеток, выключателей и электрооборудования. Необходимо учитывать следующие факторы:

• общая нагрузка электроприборов;
• наличие охранной или пожарной сигнализации;
• необходимость в прокладке сетевых кабельных линий.

Крупные потребители электроэнергии рекомендуется подключать через отдельную розетку. Это может быть электроплита, сплит система и так далее. Линии освещения и розеток также лучше разделить. Можно воспользоваться типовыми схемами для двухкомнатных и трехкомнатных квартир.

Какой кабель использовать для розеток на кухне

По современным меркам кухня является вторым электропотребителем после электрических котлов. Мощные плиты, посудомоечная машина, различные водонагреватели — все это сильно нагружает сеть.

Сюда можно отнести повышенную влажность от приготовляемой пищи, загрязнения, повышенную температуру. Поэтому кухню лучше подключать отдельным кабелем. Причем в этом кабеле, кроме нулевой жилы, должен быть провод заземления.

Почему нельзя использовать в качестве заземления нулевой провод? Тому есть несколько причин.

При обрыве нулевого провода электрический ток, проходя через потребителей, попадает в оборванный проводник и остается на нем, во время прикосновения к нему человек получает электрический удар.

Другая причина заключается в том, что нулевой провод может иметь большое сопротивление, так как заземлитель может находиться на большом удалении от этого места, что также способствует скоплению электрического заряда.

Заземление, напротив, устанавливают возле жилья, и подключенные к нему проводники надежно защищают человека от поражения током.

Критерии выбора

Чтобы определить какой провод купить и использовать для проводки в доме или квартире изначально необходимо изучить стандартную характеристику силовых кабелей. В него входят следующие пункты:

1. Устройство кабеля.
2. Материал, из которого изготовлены жилы.
3. Пропускная способность.
4. Толщина изоляционных оболочек.
5. Качество маркировки и ее цвет.
6. Наличие сертификационных документов.
7. Внешний вид.

Приобретая кабель для электропроводки в квартире необходимо помнить, что выбранный материал должен соответствовать всем положениям ПУЭ. Опытный мастер поможет определиться с выбором, но чтобы не действовать в слепую нужно изучить характеристики проводов и кабелей самостоятельно.

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

• В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
• Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
• Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
• Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

• На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
• Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
• Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
• Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
• ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание
