Виды кабель- каналов: познаем главное

Можно ли использовать кабель-каналы в декоративных целях: фото интересных вариантов

Иногда бывает сложно решить, как красиво развести проводку и при этом обеспечить подвод энергии к каждому бытовому прибору. В этом случае на помощь приходит декоративный кабель-канал, с помощью которого можно добиться желаемого результата. Выбор изделия зависит от стилистического оформления комнаты. Иногда обычная имитация медных трубочек позволяет добиться уникального результата.

Нестандартное решение для современной квартиры

С помощью гибкого круглого кабель-канала для электропроводки или обычного провода на стене можно сформировать красивый рисунок, который станет стильным элементом декора. Грамотно подобранный крепеж придаст рисунку законченный внешний вид.

Крепление провода, подходящее для круглых кабель-каналов

Используя прозрачные кабель-каналы, можно получить дополнительный источник света. Находящиеся внутри светодиодные ленты можно использовать для подсветки определенных объектов или в качестве ночника.

Прозрачный короб, закрепленный у самого потолкаВариант размещения подсветки на стенах

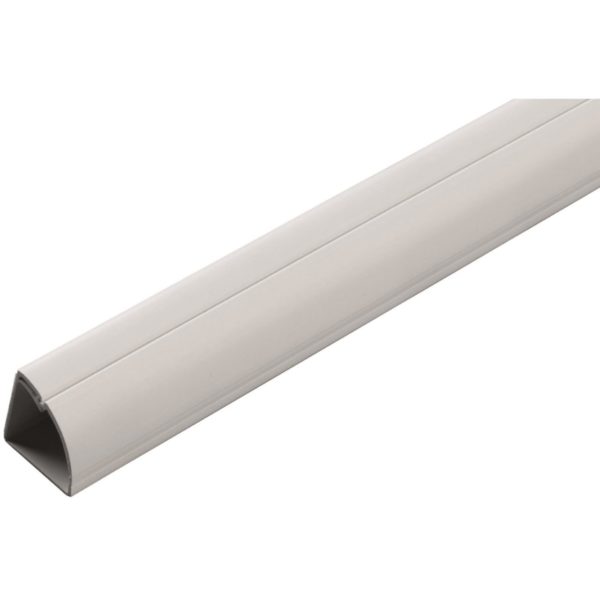

Используя треугольный кабель-канал, можно разместить провода в месте соединения стен и пола. Особая конфигурация изделия позволит одновременно протянуть несколько кабелей без риска их случайного соприкосновения.

Плинтус не только красивый, но и функциональный объект

Металлические короба – виды и размеры

Так как металлические лотки и короба предназначены для больших нагрузок, то необходимость их использования в бытовых условиях возникает достаточно редко. Виды и размеры металлических кабель-каналов преимущественно подходят для внешней и внутренней прокладки кабелей в производственных помещениях, где идут магистрали, состоящие из большого количества проводов. Чтобы материал коробов не ржавел, при их производстве применяется оцинкованная сталь. Как и у пластиковых, сечение металлических кабель-каналов П-образное – с крышкой или без нее.

В зависимости от условий использования, изготавливают перфорированные, гладкие и лестничные лотки. Первые проще монтировать и закреплять внутри них кабели, а вторые тяжелее и устанавливаются на специальные опоры.

Размеры кабельных лотков:

Размеры (ширина × высота × длина), ммТолщина металла, ммПолезная площадь сечения, см2

50×50×2500	0,55	24,22
100×50×2500	0,55	48,44
200×50×2500	0,7	98,44
300×50×2500	0,7	147,44
400×50×2500	1,0	198,44

Из-за большого веса приклеивание металлических коробов не практикуется – их крепят к поверхности анкерами, дюбелями или «садят» на болтовое соединение. Для монтажа гладких лотков применяются заранее закрепленные на поверхности полки или кронштейны.

Чаще всего металлические короба применяются для формирования электромагистралей в фальшполах или на подвесных потолках. Для их монтажа используются дополнительные блоки – поворотные, подъемные (для перевода проводов между плоскостями), разветвительные и т.п.

+Плюсы металлических кабель каналов

1. Выдерживают вес большого количества силовых кабелей.
2. Позволяют легко проследить путь прокладки любого кабеля, обеспечивают простоту его монтажа и легкий доступ для проверки или замены.
3. Дополнительный плюс к пожаробезопасности.

-Минусы металлических кабель каналов

1. Большой вес предполагает более серьезные работы по монтажу.
2. Сложнее обрабатывать при монтаже (если требуется обрезать).
3. Такие виды кабель-каналов для электропроводки в обязательном порядке требуют наличия дополнительных комплектующих для монтажа поворотов и переходов.

Размеры кабель-каналов

Размеры выбираемого кабель-канала определяются в зависимости от количества прокладываемых проводов. Никто не будет использовать широкий короб под один тонкий кабель. Стандартные изделия представлены размерным рядом в следующей номенклатуре: 12х12; 16х16; 25х16; 25х25; 40х16; 40х25; 60х40; 80х40; 80х60 и 100х60 мм.

Каждая планка имеет длину 2 метра. Для их соединений между собой используются специальные муфты. Крепление планок также стандартное: через каждые 0,5 м делается отверстие под шуруп, с помощью которого конструкция и крепится к поверхности.

Размер короба должен обеспечивать свободную укладку проводов. При этом должен обязательно оставаться небольшой запас, на случай добавления кабелей. Размеры магистральных кабелей выбираются больше, чем отводы от выключателей, розеток или приборов.

Стандартные размеры кабель-каналов позволяют рассчитать количество планок, потребных для монтажа. Специалисты рекомендуют брать планки с небольшим запасом, примерно 10-15%. Ширина короба определяется на основании предварительных расчетов сечения кабеля по мощности.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

1. По способу монтажа и расположения в пространстве.
2. По материалу, из которого он изготовлен.
3. По конструкции.
4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

• Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.

• Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.

• Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.

• Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

• ПВХ.
• Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
• Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

• Гладкие. Сплошной гладкий корпус.
• Перфорированные. Легче и дешевле обычных.

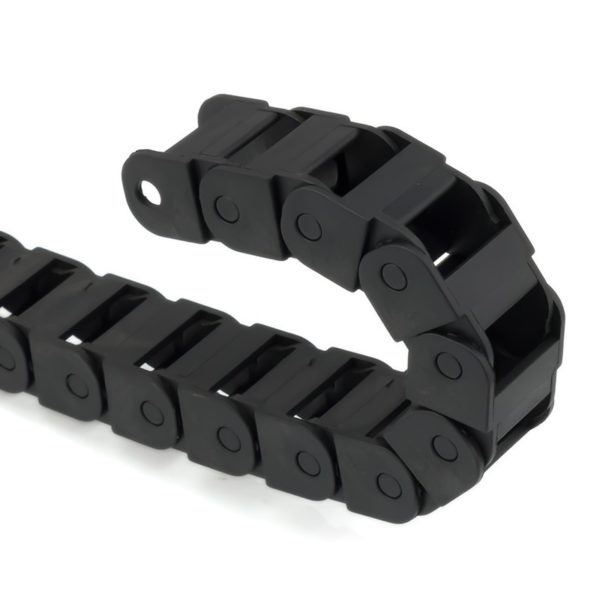

• Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
• Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

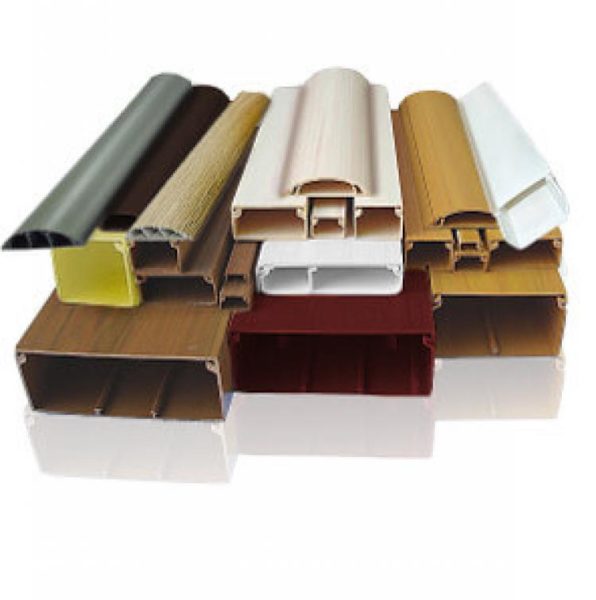

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Классификация кабель-каналов

Кабель-каналы различаются по 4 основным параметрам:

1. По способу монтажа и расположения в пространстве. Есть напольные, настенные, для монтирования на улице. В отдельную категорию стоит отнести подвесные каналы – их прокладывают по воздуху. В отличии от обычных, их конструкция дополнена подвесами и опорными стойками.
2. По материалу изготовления. Встречаются: пластиковые (преимущественно используется ПВХ), алюминиевые, оцинкованные.Декоративный кабель-канал, сделанный под дерево из ПВХ (он же пищевой пластик)
3. По конструкции канала. Есть жесткие, гибкие, перфорированные, с усиленными ребрами жесткости (для висящих конструкций) и так далее. Также у них может кардинально различаться форма самой штробы – прямоугольная, овальная, гибкая (регулируемая мягкая) и так далее.
4. По дизайну. Имеются кабель-каналы с имитацией определенных поверхностей, например, дерева, камня и даже стекла. Но изготавливаются они все равно из пластика и производных от него материалов.

Также в магазинах нередко встречаются универсальные кабель-каналы. Такие преимущественно состоят из пластиковой штробы с крышкой, но при этом сам канал разделен на секции. При необходимости их выламывают механически, и получается гибкий канал. Но, как показывает практика, в плане надежности такие модели существенно уступают специализированным, то есть предназначенным для выполнения какого-то определенного функционала.

По способу монтажа

По способу монтажа выделяют следующие основные вариации кабель-каналов:

1. Настенные. Чаще имеют прямоугольную форму штробы и отдельную крышку. Внутри в некоторых вариациях есть разделение на полосы проводки (по кабелям), благодаря чему провода надежно фиксируются и не провисают.

Основной используемый тип кабель-каналов – это настенные. При монтаже электропроводки именно их расход получается самым большим.

По материалу изготовления

По материалу изготовления каналы разделяют на:

1. Алюминиевые. Преимущественно используются при прокладке проводки вне помещения. Сейчас их чаще применяют для монтажа систем сигнализаций, видеонаблюдения.

В отдельную категорию можно отнести безгалогенные кабель-каналы. Они тоже изготавливаются из ПВХ, но не имеют в своем составе вредных присадок и примесей (брома, хлора, йода, астата, неокисленных сульфидов). Производители указывают, что такие кабель-каналы идеально подходят для прокладки в непроветриваемых помещениях, так как они не выделяют в окружающую среду никаких вредных компонентов, они экологичны и безопасны. Но на самом деле такое заявление нельзя назвать на 100% честным, так как современные ПВХ-каналы, в принципе, изготавливаются без применения того же хлора, йода, астата, то есть многие из них тоже можно классифицировать как безгалогенные, но производители просто не указывают прямо такой информации.

По конструкции

По типу строения штробы кабель-каналы условно разделяют на:

1. Гладкие. Дешевый вариант, но не рекомендуется использовать их при прокладке длинных прямых штроб – провода внутри при протяжке могут укладываться неравномерно, спутываться.

В отдельную категорию можно отнести прозрачные гладкие кабель-каналы – их монтируют при прокладке светодиодного освещения. Внутри, соответственно, располагаются не кабели, а светодиодная лента. Бывают пластиковые, ещё встречаются с имитацией под стекло, в том числе и неправильной формы (для рассеивания света).

По дизайну

Многие ошибочно полагают, что цвет кабель-канала указывает на его классификацию по материалу изготовления или способу монтажа. Но в ГОСТ никаких подобных требований не предусмотрено, поэтому производитель самостоятельно определяет цвет изготавливаемой штробы – это ни на что не влияет.

Но некоторые производители придерживаются следующей нормы: каналы нейтральных цветов – для прокладки внутри помещений, черные или оранжевые – для прокладки на улице или в неотапливаемых помещениях с высокой влажностью (у них на месте стыков есть дополнительные крепления-фиксаторы). Разделяют же по дизайну кабель-каналы следующим образом:

1. Нейтральные. Изготавливаются из белого или серого ПВХ.
2. Цветные. Подходят для монтажа в жилых помещениях.
3. Текстурированные. Имитируют другой материал (дерево, ткань) как по цвету, так и по текстуре. Используются в жилых помещениях.

Цвет всегда подбирается на усмотрение покупателя. Но цветные и текстурированные кабель-каналы стоят в разы дороже нейтральных, даже если у них идентичные конструкция, форма, материал.

Подготовка и установка коробов ПВХ

Подготовка начинается с потолка и стен помещения. Если они неровные и геометрия комнат неправильная, то на качественную установку коробов ПВХ не стоит рассчитывать. Между стеной и коробом обязательно будут щели, короба искривятся и выровнять их зрительно будет нельзя. Потому сначала нужно выровнять потолки и стены.

Установку коробов ПВХ можно выполнять как до окончательной отделки помещения, так и после неё. Однако, в последнем случае работать нужно с предельной аккуратностью, так как небольшие огрехи никак не скрыть.

Кабель-каналы можно размечать простым карандашом, а вот инструмент и материал для крепежа зависит от вида стен комнаты. На крашеные и деревянные стены, а также на гипсоволокно, гипсокартон, стекломагниевый лист и обои можно короб просто приклеить. Для этого потребуется клей, например, жидкие гвозди. Нужно лишь учесть, что до высыхания клея укладывать провода и закрывать крышки не следует.

Если стены из бетона или кирпича, то короб крепят при помощи шурупов и дюбелей. Происходит это так: прикладывают засверлённое изделие к стене, размечают карандашом отверстия, пробивают их, вставляют дюбели и прикручивают короб шуруповёртом или отвёрткой.

Нужную длину каждого отрезка кабель канала лучше отмерять по месту рулеткой, или прямым прикладыванием коробки к стене там, где есть возможность.

Крышки установленных каналов режут отдельно и сначала их аккуратно складывают в отдельное место.

Тщательно нужно выполнять стыки при переходе с вертикали на горизонталь. Главное, чтобы после закрытия канала крышкой не осталось видимых глазу щелей, поэтому фурнитура тут очень пригодится.

Для углового перехода вертикальный и горизонтальный каналы должны быть одной величины. Для монтажа «Т-образных» соединений одинаковая величина коробов уже не существенна – в стене магистрального канала большого размера можно сделать отверстие, для отходящего кабеля.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

• От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
• Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Монтируется розетка (см. Как выполняется подключение розетки телевизионной). Выбирается она под требуемый F-разъем, который может быть прямым или угловым.

Правила монтажа антенного кабеля

• Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
• Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
• Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
• Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
• Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
• Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
• При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

https://youtube.com/watch?v=QM0h6JNZ9Jg

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

• Определяется нужный кабель, и протягивается до требуемого этажа.
• Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
• В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Для чего нужен кабель канал?

Монтажные короба применяются в тех случаях, когда невозможно спрятать проводку другими способами. Особенно актуальным их использование становится после уже выполненного ремонта. Кроме того, кабель-каналы обеспечивают свободный доступ к электросетям.

Иногда возникает необходимость в прокладке кабелей в арендованных помещениях и короба позволяют успешно справиться с этой задачей.

Кабель каналы рассчитаны на продолжительную эксплуатацию. Они изготавливается в виде профиля прямоугольного сечения. Конструкция включает в себя два основных элемента – сам корпус и крышку, оборудованную защелкой.

Благодаря жесткому и плоскому основанию, короб может надежно закрепляться на любых ровных поверхностях – стенах, потолках, полах. Крышка плотно закрывает короб, обеспечивая защиту проводов от пыли и негативных внешних воздействий.

Для соединений между собой в комплекте с коробами идут специальные стыковочные детали – заглушки, соединители, уголки различной конфигурации, держатели кабеля и другие элементы. Они позволяют успешно обходить углы и выступы помещения. Короба и соединительные детали могут быть алюминиевыми, пластиковыми или деревянными.

Самая низкая стоимость у пластиковых изделий. Они не подвержены горению, обладают свойствами диэлектрика, прочностью, гибкостью и устойчивостью к химическим веществам. Практически все кабель-каналы изготовлены из самозатухающего ПВХ.

Устройство кабель-канала

Конструкция кабель-канала проста: электротехническое изделие состоит из основания и крышки. Первый элемент фиксируется на несущей поверхности с помощью клея или крепежных аксессуаров. Крышка занимает свое место после прокладки коммуникаций. Части соединяются между собой без дополнительных приспособлений.

Назначение кабель-каналов

Кабельные каналы используются для компактного размещения проводников. Изделия позволяют скрыть кабели и вписать проводку в интерьер, сохраняя при этом свободный доступ к ней на случай замены, ремонта или модернизации схемы прокладки. Короба предохраняют коммуникации от ультрафиолета, влаги и пыли; препятствуют разрушению изоляции в результате механических воздействий. Модели из негорючих материалов помогают локализовать возникшие возгорания.

Производители кабель каналов

С тех пор как возможность применения кабельных коробов была сформулирована и одобрена на законодательном уровне, спрос на них вырос до небывалых размеров. Поэтому все ведущие электротехнические компании наладили производство и сбыт этого вида продукции. Была проведена строгая сертификация и испытания каждого вида каналов, поэтому информации, предоставленной в техническом паспорте монтажного короба, можно смело доверять.

Из зарубежных фирм, которые у всех на слуху, достойным производителем являются компании LEGRAND, SIMON ELECTRIC, FERON и другие.

Из отечественных производителей можно выделить такие компании как «Национальная электротехническая компания Морозов», фирма «ЭРА» и компания «РОСЭЛ» и многие другие.

Правила наполнения

Как обычно принято укладывать кабель в лоток? Единственное условие, которое используют домашние мастера, – лишь бы закрылась крышка. Это не совсем верно. Провод нельзя прижимать вплотную к стенкам канала.

Перейдём к расчётам. Сначала найдём сечение круглого кабеля (например, коаксиального для антенны). Бывает, что этот параметр уже указан в составе маркировки, но это не всегда так. Допустим, мы знаем лишь диаметр провода, его легко измерить с помощью штангенциркуля. Итак, наше значение – 8 мм. Площадь сечения определяют по формуле:

Здесь π — постоянное число, равное 3,14, а R2 — радиус в квадрате (у нас радиус это 8 / 2 = 4 мм). Тогда получим:

Получается, что 50,24 мм2 – это 40 % от максимальной площади заполнения короба. Попытаемся найти подходящий для этого значения. Прибавим 60 %:

Это минимальная площадь кабель-канала для нашего провода диаметром 8 мм. Нам подойдёт изделие 12×12 из Табл. 1. Ведь значение полезного сечения будет равно 82 мм2.

Популярный производитель

Пользуется колоссальным успехом продукция следующих компаний:

• E.NEXT;
• «Элекор» от ИЕК;
• «Легранд»;
• «ДКС»;
• «Украина ТД»;
• «EKF».

Высококачественные короба производят многие компании. Главное – не приобрести подделку. Чтобы этого не произошло, читайте отзывы о товаре и просите у консультанта документы на продукцию. Бывает, что дешёвая продукция ведёт себя просто ужасно: слишком мягкий корпус (неудобно монтировать), плохие замки на крышках (плохо фиксируются и со временем открываются), белый ПВХ пластик со временем желтеет и т. д.

Лично мой выбор — это «Легранд» и «ДКС». С продукцией этих компаний работать легко и приятно. Думаю, электрики-практики меня поймут и полностью поддержат. Хотя цена у «Легранда» приличная, но качество этого стоит.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Источник
