Как сделать садовые качели из металла своими руками?

Качель-скамейка

Это довольно сложный и кропотливый вариант, но зато готовая качель очень красивая и элегантная. Она отлично подойдет для взрослых, потому что более вместительна и выдерживает большой вес.

Тебе понадобится: Около 0,2 кубометров древесины для каркаса и скамейки, крюки, кронштейны, рейки, болты с гайками, цепь.Как сделать: Сначала подбери подходящий чертеж – они довольно однотипные, так что выбирай по размерам. Все доски нужно нарезать, почистить и обработать специальной грунтовкой. Тебе понадобятся брусья разной толщины – подробнее проще рассмотреть на видео.

Первым делом собери каркас с перекладиной и обрежь все лишнее, а потом собери скамейку со спинкой. Цепь вставляется в деревянные шайбы, которые нужно выпилить отдельно. Перед сборкой отшлифуй и покрась все детали специальной краской для дерева.

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

• ширина сиденья для 1 человека – 50 см;
• высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
• расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
• высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

Качели с сиденьем на подшипниках своими руками из металла

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

ФОТО: newspasky.ruФОТО: vashaterrasa.ruФОТО: good.ctlx.ruФОТО: dskstenki.ru

Инструкция по изготовлению

Основной принцип изготовления качелей из металла практически не отличается, здесь единственное дополнение – это крепление подшипников. Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

• с такой формой удобно работать;
• стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
• они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками. Пошаговые фото помогут в нашей работе

Пошаговые фото помогут в нашей работе.

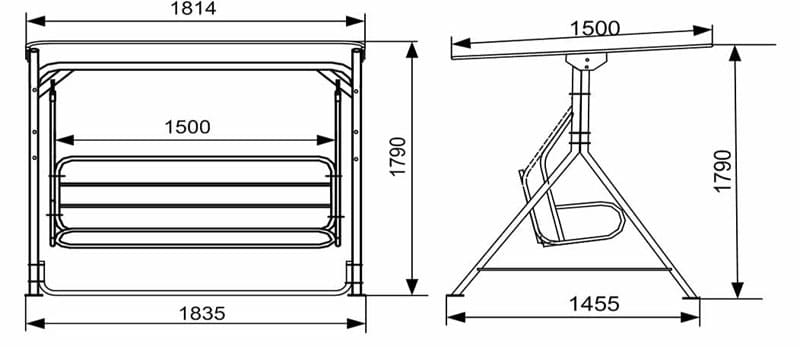

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

ФОТО: proekt-sam.ruФОТО: vseprotruby.ruФОТО: www.pinterest.ru

Пошаговая инструкция

Для того, чтобы смастерить качели из металлопрофиля, нам нужно подготовить следующие материалы:

• 5 профильных труб 40×40×2000 мм;
• 2 профильные трубы 20×20×1000 мм;
• 3 профильные трубы 20×40×1000 мм;
• доска длиной 1,5 м 20×90 мм – 7 шт.

Мастер-класс по изготовлению своими руками садовых качелей из профильной трубы.

Иллюстрация	Описание работы
	Состыковать две трубы длиной 2 м под углом 45º, разворот снаружи – 90º. Расстояние между нижними опорными точками должно получиться 1,6 м
	Уложить поперечный профиль 1 м сечением 20×20 мм² между трубами на расстоянии 70 см, отметить снизу линию стыковки и срезать её болгаркой
	Сварить стойки А-образной конструкции в верхней точке и местах крепления поперечин. Аналогичным образом все действия провести и со второй опорной стойкой
	Установить на боковые стойки верхнюю планку под углом 90º и приварить. Дополнительно приварить 2 «уха» для крепления сидения
	Приварить нижние рёбра жёсткости спереди конструкции и сзади
	Для того, чтобы изготовить сиденье из дерева на металлическом каркасе, нам понадобится профиль 20×40 мм. Сложить вместе 3 трубы, прихватить их сваркой, отступить от края 10 см и сделать разметку с шагом 12 см. Получится 6 одинаковых элементов

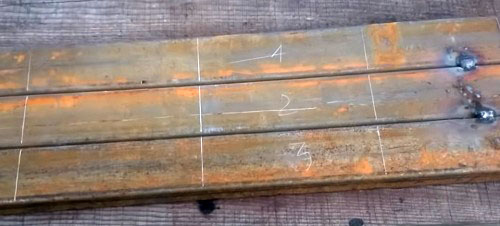

	Болгаркой выполнить, но не до конца, V-образные пропилы: первую и две последние отметки с обратной стороны, остальные – по линии разметки
	Согнуть каркас до желаемой формы, при необходимости, подпилить V-образные вырезы ещё больше. Места среза проварить, лишнюю длину можно срезать
	Разделить профиль, отшлифовать швы болгаркой, зачистить металлической щёткой и покрасить

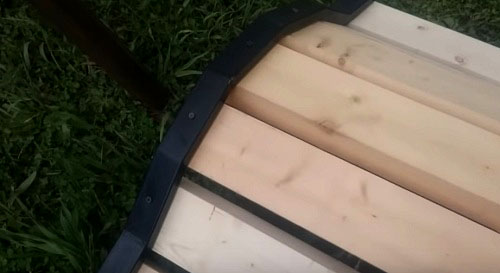

	Для крепления досок в каждом профиле высверлить отверстия сверлом на 4 мм и закрепить доски при помощи саморезов. Изогнутый профиль зафиксировать по краям и ровно посередине сиденья
	Получится сиденье правильной анатомической формы.
	К профилю возле спинки прикрутить уголок, к которому будет крепиться одна часть цепи

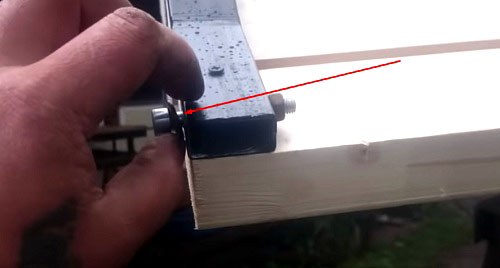

	С другой стороны профиля просверлить отверстие, вставить болт и закрутить его гайкой – это будет крепление для второй цепочки

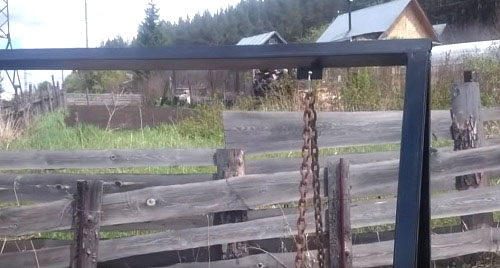

	Закрепить цепи на карабинах в ушках на верхней перекладине

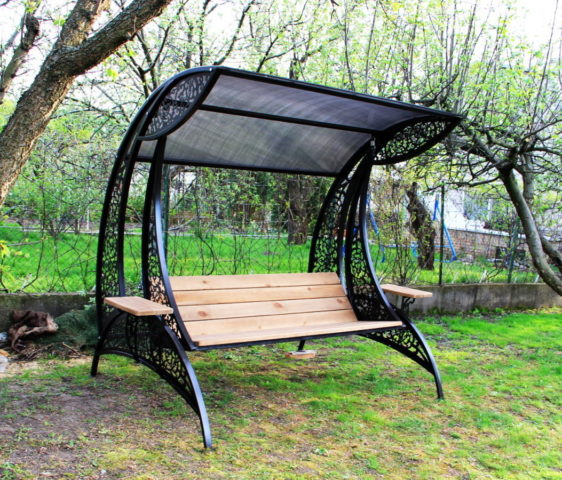

	Вот такие качели получились всего за пару дней

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Монтируем своими руками садовые качели

Сделать у себя на участке садовое устройство качания своими руками не составит труда, когда подготовительный этап выполнен добросовестно. Деревянные модели, которые предлагаются к монтажу, требуют ровной поверхности. Желательно работы выполнять с напарником, чтобы было удобно. Начинаем монтировать элементы садовой качалки из подготовленного материала:

1. Делаем основу в форме буквы «А», для этого берем подготовленные бревна с параметрами: 2,5 метра на 120 миллиметров толщиной – 2штуки, и длиной 2,1 метра на 90 миллиметров толщины – 1 штуку. Поперечное бревно накладывается на основное с учетом отступа.
2. На пересечении бревен необходимо просверлить отверстия, затем всю конструкцию стягиваем подготовленными болтами. Болгаркой или ножовкой по металлу надо срезать оставшуюся длину болтов, для эстетичности и безопасности. Также собираем вторую часть устройства качания.

Изготовление скамейки

Оттого как будет сделан этот узел садовых устройств раскачивания, будет зависеть комфорт и удобств. Надо подобрать такой угол наклона сиденья, чтоб было удобно всем членам семьи, необходимо провести опрос, особенно у детей. Что такое угол наклона скамейки? Если делать ее под прямым углом, то отношение спинки к сиденью не дадут комфорта и расслабиться.

Если немного, всего на 10 градусов сделать угол больше до 100 градусов сразу почувствуете, что можно облокотиться на спинку скамейки. Надо взять подготовленные бруски 60х60 миллиметров, и накладывая их, разводим до необходимого угла, можно не совсем точно, получится тупой угол 95-100 градусов. С помощью карандаша делаем отметки на брусках, получаем свой размер, и места для выборки стамеской. Выборка необходима для лучшего соединения и красивого вида скамейки.

Свежие записи Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Необходимо проводить работы в последовательности:

• Берем стамеску, ножовку и делаем следующее: запил при помощи ножовки по отметкам карандашом, выбираем стамеской внутри запилов древесину. Бруски примериваем, друг к другу и подрабатываем стамеской.
• Когда добились идеального соединения, в центре сверлим отверстие для болтового соединения, сразу в двух брусках, затем желательно ПВА покрыть выборки и соединить все болтом. Лишнюю длину болта отрезаем болгаркой.
• К сделанным основаниям крепим подлокотники (бревна: длина 100 сантиметров, диаметр 80 миллиметров). С помощью проделанного сверлом отверстия соединяем их болтами, предварительно одев цепи.
• Полученные треугольные конструкции необходимо соединить досками 1.8х 0,14х0,04 метра. Здесь не могут возникнуть сложности. При помощи саморезов доски крепятся к основам будущей скамейки. После проделанной работы мы увидим готовый элемент садовых качелей, скамейку.

Делаем крышу

Подготавливаем брусья для стропил, берем заготовленный брус 60х60 длиною 900 миллиметров и 60х60 длиною 500 миллиметров, собираем 3 треугольника с параметрами: 560х560х960. Каневку качелей из бревна 2,8 метра длиной и толщиной 140 миллиметров надо поместить внутрь этих треугольников.

Как изготовить для улицы?

Если интересует, как сделать для детей уличные качели, тогда вначале следует выбрать место, материал и конструкцию. После того как вы подготовили чертеж, рассчитайте количество необходимых материалов и инструментов. Ниже для вашего рассмотрения будет предложено несколько вариантов качелей для установки на улице, во дворе или на даче.

Качели из автомобильных покрышек

Простейшая конструкция – это автомобильная покрышка, подвешенная на веревке. Каркасом выступает дерево. Средством подвеса может служить цепь, зафиксированная болтом с гайкой. Вторая вариация этих качелей делается следующим образом:

• расположите старую покрышку горизонтально;
• вырежьте 3–4 отверстия в верхней части, вставьте в них крюки из металла и зафиксируйте их шайбами с гайками;
• в петельки крюков вденьте цепи или шпагат и подвесьте на толстую ветку.

Качели из дерева

Классический и наипростейший вариант – это качели из доски на веревках. Хватит четырех дырок по краям и вдетого в них шпагата. А также в качестве сиденья можно использовать деревянную решетку, спил бревна, старый стул без ножек.

Из подручных материалов

Основой для сиденья может послужить даже ненужный обруч. Его оплетают веревкой таким образом, чтобы в середине можно было спокойно сидеть. Обруч дополнительно оборачивают поролоном, ватином или другим подобным материалом для мягкости, затем обшивают тканью. В четырех и более точках обруча фиксируют крепежи в виде металлических колец, через них проводят веревки или цепи – осталось лишь выбрать дерево для подвески готовой конструкции.

Брезентовые качели

Возьмите два больших треугольника из металла, клепки и полотнище брезента. Полотно сложите несколько раз, прошейте по периметру. Затем вставьте треугольники и зафиксируйте клепками. Далее, закрепите с помощью веревок на ветке дерева.

Качели из дерева на опорах

Следует подготовить следующие материалы:

• крепкая веревка;
• брусья;
• фанера и рейки для сиденья;
• оцинкованные болты для креплений.

Выройте две ямы глубиной 1 м для фиксации опорных балок. Низ опор обработайте битумом для защиты от гниения. Установите их вертикально в ямы, засыпьте 30-сантиметровым слоем смеси щебенки и песка, потом залейте бетоном. К верхним концам стоек прикрепите поперечный брус. Сделайте из фанеры и штакетника сиденье, можно в виде скамейки. Закрепите на опорной конструкции крепкими веревками.

Качели из металла на опорах

Металлические качели также можно сделать самостоятельно. Для этого вам понадобятся металлические трубы и балки, крюки, резак для металла, сварочный аппарат. Процесс изготовления включает следующие шаги:

• разрежьте трубы на куски необходимой длины – сделайте 7 отрезков по 2 м и еще 2 по 1–1,5 м, 4 из 2-метровых – для опорных боковин, 1 – для поперечной перекладины, а оставшиеся – для основы каркаса;
• сварите прямоугольную основу конструкции;
• приварите к основанию опорные стойки, затем к верхним концам опор – перекладину;
• выройте 4 ямы на глубину 80–100 см;
• установите в готовые ямы балки, они должны чуть выглядывать над поверхностью земли по краям ям;
• залейте котлованы с балками бетоном;
• приварите крюки к поперечной трубе;
• теперь приварите готовую конструкцию к металлическим балкам;
• прикрепите сиденье к крюкам.

Качели-маятник

Для изготовления этих простых качелей вам потребуется 1 широкая длинная доска толщиной 5–7 см, спил бревна высотой до 70–80 см, 4 П-образных крепежа из арматуры, 2 сиденья. Первым делом выкопайте яму глубиной около полуметра. Установите в нее вертикально спил бревна, залейте бетоном для надежности. Далее, прорежьте в середине доски четыре (по два с каждого края) отверстия шириной 1 см, длиной 2–3 см. Они должны располагаться друг от друга на расстоянии, равном ширине крепежа. Прорежьте еще по два подобных отверстия ближе к краям доски, оставляя место для сидений.

Прикрепите к краям доски 2 сиденья. Перед ними, продев через подготовленные дырки, зафиксируйте по одному П-образному крепежу, чтобы ребенок мог держаться за них руками. Положите доску горизонтально на бревно. Опустите нижние концы двух крепежей в вырезанные отверстия. Вбейте крепежи в бревно так, чтобы над поверхностью доски оставалось несколько сантиметров, а большая часть надежно засела в бревне. Покачайте доску. Каждый край должен мочь коснуться земли. Если вы все сделали правильно, качели-маятник готовы.

Место для конструкции на садовом участке

Планирование собственного землевладения – важная часть процесса обустройства. Есть различные СНиПы и ГОСТы, диктующие нормы расстояния между постройками, для обеспечения безопасности людей, которые проживают или отдыхают на отведенном пространстве.

Частный и загородный дом могут располагать значительной площадью придомовой территории, но на дачном участке размеры полезных метров ограничены.

Также читайте: Как сделать мангал своими руками из металла

Садовые качели устанавливаются на специальной игровой площадке, в зоне отдыха, в тени деревьев или просто на газоне. В схеме размещения жилых и подсобных строений, которая сейчас непременно утверждается в местных органах власти, это сооружение не нужно указывать. Но сам землевладелец должен выбрать место для постройки своими руками, ориентируясь на габариты и амплитуду раскачивания.

При составлении схемы учитывается, к какому типу относятся садовые качели. Эта дифференциация производится по существующей надобности, определяющей основные параметры:

1. Переносные конструкции мобильны и могут перемещаться. При необходимости их можно убирать на зиму в хозяйственные помещения для большей сохранности. Стационарные – более надежны, могут выполняться из тяжелых деталей, снабжаться дополнительными креплениями. Их установка проводится капитально, с бетонированием, в этом случае место определяется обдуманно, поскольку с переносом возникнут немалые сложности.
2. Есть разные варианты раскачивания – горизонтально или вертикально. В практике создания своими руками превалируют подвесные, горизонтальные. Для их постройки рассчитывают пространство при самой большой амплитуде раскачки, хотя она обычно используете редко.
3. Детские конструкции считаются в размерах по возрасту и росту ребенка, но, по мере подрастания, они могут утратить актуальность – кататься станет неудобно. Поэтому их чаще делают с запасом.
4. Взрослые садовые качели часто выполняют в виде скамейки со спинкой и навесом. Вариантов может быть много – в декоративном, стилевом направлении, количестве мест, форме навеса. Здесь амплитуда имеет опосредованное значение, поскольку на такой скамейке редко раскачиваются, чтобы получить удовольствие от процесса. Такой тип качелей можно разместить на ограниченном пространстве – в беседке, у стены дома, под навесом у зоны отдыха.
5. Качели садовые могут быть каркасными и бескаркасными. Постройка из металла предполагает наличие жесткого каркаса и надежных креплений, из-за значительного веса составных сегментов. Размеры зависят от использованного материала, количества мест, применяемого крепежа или проведения сварки.

Качели садовые из металла – общее название, которое учитывает только использованный материал. Простор для творчества своими руками неограничен. Землевладельцы и дачники могут устанавливать кованые, с красивой визуализацией, сварные, менее эстетичные и требующие сварочного аппарата, сборные, из профильных труб, надежно зафиксированные крепежными элементами. Для каждого вида находят отдельное место на схеме, учитывая особенности конструкции, безопасность, возможность переноса или постоянного присутствия.

Конструкция качелей из металла

Для постройки надежной и органично вписывающейся в ландшафтный дизайн конструкции, необходимо разобраться, какой материал наиболее подходит для этих работ. А также просмотреть фото качелей из металла, сделанных своими руками.

Из какого металла выполняется рама для качелей

Для сварных изделий эффективно применять уголки, тавры, круглые трубы. Но оптимальный вариант – профильный тип, поскольку они:

• удобны в работе;
• за счет стенок образуются ребра жесткости (повышаются прочностные характеристики);
• высокий уровень стойкости к повреждениям механического типа.

Если рассматривать профильные трубы со стороны недостатков, то можно выделить лишь:

• возникновение трудностей при сгибании (необходимо специальное приспособление);
• требуется использование эффективных мер защиты от коррозийных изменений.

Чтобы сделать взрослые или детские качели из металла своими руками согласно схеме, следует определиться с профилем, он может быть различной формы. Чаще всего используют такие трубы:

• овальные для изготовления гнутых элементов качели (сидений, подлокотников, арок);
• квадратные/прямоугольные необходимы для стоек и распорок (деталей с серьезной нагрузкой);
• плоские для дополнительных элементов конструкции.

Металлические качели могут монтировать при помощи стоек, которые бетонируют в земле (стационарный тип) или крепят к раме за счет использования анкерных болтов, забитой в землю арматуры (мобильный вариант). Переносные изделия особенно актуальны для сезонного применения, их проще определить в закрытое помещение для хранения на зиму.

Если сравнить по устойчивости, то качели А-образные, имеющие перемычку в нижней части, лучше, чем П-образные, хотя вторые не вызывают сложностей при сборке. Здесь для надежности потребуется глубокое вкапывание с заливкой бетона. Если изготавливают мобильные качели, то используют опоры Л-образного типа для повышения уровня устойчивости.

Подвесить лавку качели из металла, собранную своими руками, можно посредством применения:

• хомутов с крючками;
• анкерных болтов с петлями, которые устанавливают в отверстия, сделанные в верхней перекладине;
• шарикоподшипников (во избежание скрипа нужно их периодически смазывать).

Важно! Чтобы надежно и надолго соединить профильные трубы с перекладиной, необходимо использовать подшипники.

Сиденье качели из металла, изготовленной своими руками, подвешивают при помощи веревки, цепей, троса, профильных труб. У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта. Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения.

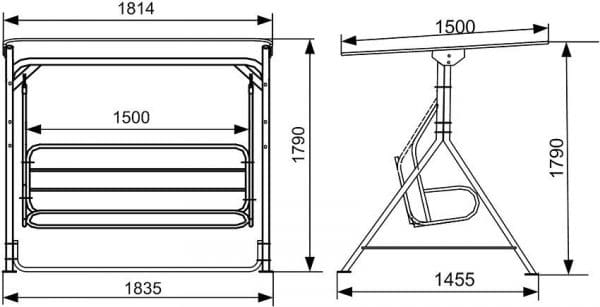

Чертежи самодельных качелей для дачи из металла

Определиться с выбором того или иного варианта металлической конструкции поможет обзор самых распространенных чертежей устройства для качания на открытом воздухе.

Детские качели для дачи своими руками из металла

Если вы планируете сделать садовые качели своими руками из металла для детей, стоит ознакомиться с подобранными нами интересными вариантами с пошаговым описанием.

Одиночные качели из металла своими руками

В первом нашем мастер-классе мы сделаем своими руками из металла детские уличные качели для одного ребёнка.

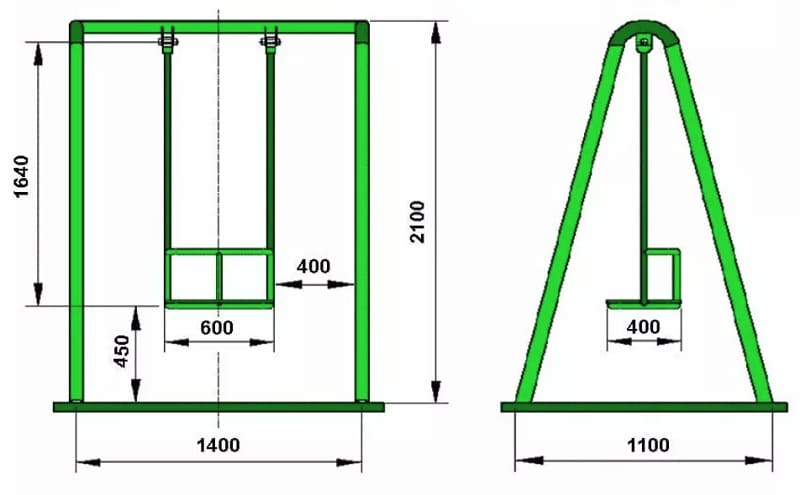

Одиночные садовые качели из металла для детей своими руками: чертежи и размеры

Самое главное в детских качелях – их надёжность, поэтому в переносных моделях желательно сделать жёсткую нижнюю раму либо установить их стационарно. В работе можно воспользоваться нашими чертежами с размерами или нарисовать собственный эскиз.

ФОТО: https://vvsc.ruФОТО: atlant-sport.ru

Пошаговая инструкция

Предлагаем вместе с нами сделать своими руками простые детские качели из профильной трубы, для которых нам понадобятся следующие материалы и инструменты:

• 4 трубы длиной 180 см и сечением 40×20 мм, толщина стенки 2 мм;
• 3 трубы для перемычек длиной 70 см;
• аппарат для сварки;
• болгарка;
• шлифмашинка;
• краска, кисточка.

Пошаговая инструкция.

Иллюстрация	Описание работы
	Для изготовления А-образного каркаса к каждой паре стоек длиной 180 см приварить перемычки
	Сделать основу под сиденье размером 35×40 см
	Приварить к сиденью с обеих сторон две направляющие по центру каркаса, перила и заднюю спинку на высоте 25 см с опорой
	Приварить верхнюю планку между А-образными стойками, к ней с каждой стороны приварить по два уголка для крепления стоек сиденья
	К верхней части направляющих от сиденья приварить трубки
	Закрепить перемычки к нижней части спереди и сзади несущих стоек
	Смонтировать с помощью сварки по бокам на расстоянии 61 см от низа конструкции распорки, которые увеличат её надёжность и жёсткость
	Закрепить направляющие сиденья в петлях, отверстия предварительно промазать смазкой,  закрепить в них шайбы из пластика, затем стянуть болтами. Смазкой также нужно предварительно промазать стенки трубок изнутри, чтобы не возникало скрежета во время катания
	Зачистить все элементы, особенно сварные швы, сначала зачистным кругом, затем лепестковым
	Обезжирить, покрасить все поверхности и закрепить деревянный настил

Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Статья по теме:

Качели своими руками из металла для нескольких детей

Качели для нескольких детей могут иметь одно общее сиденье. Второй вариант – закрепить сидушки для каждого ребёнка на расстоянии друг от друга.

Чертежи качелей из металла для нескольких детей

Существует несколько вариантов чертежей изготовления качелей для двух деток. Можно сделать своими руками конструкцию буквой «П» из металла со скамейкой и дополнительно закрепить ребра жёсткости по обеим сторонам, либо это могут быть А-образные стойки с усилением средней части.

ФОТО: www.alladin66.ruФОТО: 10210187.fis.ru

Пошаговая инструкция

Если нет сварочного аппарата, можно закрепить элементы качелей на П-образном каркасе на болтах. Для работы нам понадобится металлопрофиль квадратного сечения со стороной 60 мм и длиной 3000 мм. Поскольку мы будем делать стационарную конструкцию, 50 см уйдёт в землю.

Высота качели получится 2 м, длина горизонтальной перемычки зависит от того, сколько сидений планируется на ней разместить. Один каркас выдержит три посадочных места.

Пошаговая инструкция.

1. Предварительно, при помощи специального сверла, высверлить отверстия для крепления.
2. Изнутри укрепить отверстия толстыми пластинами из металла.
3. Закрепить перекладину на стойках при помощи болтов с контргайками, а также шайбами Гровера.
4. Закрепить сидушку на подвесах.
5. Забетонировать стойки.

На металлопрофиле длиной 3 м вполне комфортно можно закрепить 2 посадочных места ФОТО: vseprotruby.ru

Статья по теме:

Где расположить качели

В любом саду обязательно есть участок для отдыха под открытым небом. Обычно хозяева стараются размещать все атрибуты для досуга на одной территории. Так экономится место, да и желающим покататься не нужно семенить между грядками по пути к качелям. Красоту можно дополнить альпийской горкой или мини-прудиком – создать настоящий райский уголок.

С другой стороны, конструкция может быть размещена в укромном местечке сада, в зеленых зарослях – тогда она станет прекрасной точкой на карте участка для уединенных бесед. Технически при поиске местоположения для качелей старайтесь избегать слишком сырых мест, плохого грунта, соседства с отхожим местом, сараем, курятником или хлевом, будкой сторожевой собаки.
