Как пользоваться тестером: как измерить амперы, напряжение и сопротивление мультиметром правильно

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V

«. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Что необходимо учитывать при измерении

Важным условием при определении силы тока является включение в цепочку ограничительного сопротивления – резистора или обычной электролампочки. Этот элемент защитит прибор от поломки (сгорания) под воздействием потока электронов.

Если сила тока на индикаторе не отображается, это говорит о неверно выбранном пределе, который нужно снизить на одну позицию. Если результата нет снова – еще на одну, продолжая до тех пор, пока на экране или шкале не отобразится какое-то значение.

Производить замер нужно быстро – щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается элементов питания малой мощности. Если, измеряя силу тока батареек, держать щуп на проводе длительное время, итогом станет их разряд – частичный или полный.

Измеряем плавность потенциометра

Для следующего теста нам понадобятся не щупы, а крокодилы. Либо помощь друга. Помним, что касаться выводов нельзя — результат будет скомпрометирован. Цепляем один крокодил на средний контакт потенциометра, другой — на любой крайний. И вращаем регулятор. Циферки на экране мультиметра должны плавно менять друг друга. Малейший поворот должен приводить к изменениям значения.
Стрелочный мультиметр в этом плане точнее — если при вращении стрелка дрожжит или прыгает — резистор в топку. Хотя, говорят, можно отремонтировать. Смотрим видео — в нём специалист показывает наглядно, как оценить возможность ремонта и осуществить его.

Проверка дуговой ртутной лампы

Светильник с дуговой ртутной люминофорной лампой (ДРЛ) обычно можно встретить на улице или в заводском цехе. Для определения работоспособности прозванивают дроссель – устройство, ограничивающее ток, питающий ДРЛ.

Если схема была разорвана, то сопротивление будет неограниченно большим, что и покажет прибор. Если имеется потеря изоляции, ведущая к короткому замыканию, показатель повышается незначительно. В случае наличия замыкания в обмотке дросселя, сопротивление не меняется.

Если при проверке тестером дросселя проблем не было выявлено, то дуговая лампочка может не функционировать по причине неисправностей в системе подачи электроэнергии, к примеру, из-за окисления контактов. Принцип работы светильника очень простой, поэтому неисправности непосредственно в лампе ДРЛ встречаются редко.

Схема измерения сопротивлений

При измерении сопротивления действуют в таком порядке:

Черный щуп включают в разъем «COM».
Красный — в разъем «V/Ω».
Устанавливают переключатель на одну из позиций сектора «Ω» либо на самую большую —  если порядок измеряемого сопротивления неизвестен.
Проверяют работоспособность прибора, прикасаясь щупами друг к другу. Если прибор исправен, на дисплее появится некое мизерное значение. Если оно постоянно меняется или является высоким, это говорит о плохом контакте — точность измерений окажется низкой.
Обесточивают исследуемую цепь или элемент.
Прикасаются щупами к концам участка цепи, сопротивление которого нужно измерить

Если определяется сопротивление полупроводникового прибора, важно соблюдать полярность. Так, для измерения сопротивления диода черный щуп коротят с катодом, красный — с анодом.
Если на экране отображается «1», что означает запредельно высокую величину, переключатель прибора переводят на позицию ниже и повторяют измерения.

Принцип замера сопротивления в электрической цепи

При измерении сопротивления резистора возможны следующие нештатные ситуации:

• мультиметр при любом диапазоне отображает «1»: резистор перегорел;
• величина сопротивления значительно ниже положенного: в резисторе произошло межвитковое замыкание.

В режиме измерения сопротивления, мультиметр подает на щупы напряжение, генерируемое батарейкой на 9 В. Результат определяется на основании анализа силы тока в цепи в соответствии с законом Ома (R = U/I).

Порядок подготовки прибора к измерениям

Переключатель мультиметра нужно перевести в сектор A (DA для постоянного тока или CA для переменного), который соответствует измерению тока, выбрав при этом нужный предел. Некоторые современные тестеры для электроцепей постоянного тока имеют одну позицию, а для переменного – другую. Чтобы не ошибиться, нужно ориентироваться по литерам, имеющимся на лицевой панели.

Они одинаковы в любом приборе, надо просто понимать, какую величину каждый из них обозначает.

Все мультиметры комплектуются двумя кабелями, на конце каждого из которых имеется щуп и разъем. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют текущему измерению, в нашем случае – силы тока.

Переходим к измерениям

Итак, деталь на столе, щупы в руках, мультиметр в зелёной зоне, предел выставлен верно. Мы готовы.

Прикладываем щупы к кабельным выводам постоянного резистора. Смотрим на табло. Если деталь исправна, табло покажет номинал, обозначенный на её корпусе. Для резисторов производства СССР допускалось отклонение на 10 % как в плюс, так и в минус.

Переменный резистор проверяется чуть сложнее.

Крутим крутилку влево до упора. В таком положении сопротивление между крайними выводами должно соответствовать номиналу резистора. Проверяем этот факт.

Далее крутим регулятор вправо. Ставим примерно на середину. И замеряем сопротивление между левым и средним контактом. Записываем. Измеряем сопротивление между правым и средним контактом. Записываем. Складываем — должны получить результат первого измерения.

Смотрим, как измеряют сопротивление цифровым мультиметром.

Проверяем напряжение в сети мультиметром

Если смонтированные тёплые полы не греют, то первым делом, нужно проверить — что в сети присутствует напряжение. Для этого, на терморегуляторе есть индикатор. Если он горит, то возможно сбита настройка температуры, или указан минимум.

Отсутствие свечения индикатора говорит, что нет напряжения, и надо произвести проверку автомата на щитке. Бывает случаи, что автомат отключается защитным устройством — это означает, что есть короткое замыкание.

Чтобы определить место повреждения, нужно отключить питание, и кабель пола от термостата. Затем требуется прозвонить мультиметром отрезок, который расположен между щитком и регулятором.

Сначала, нужно выяснить присутствует или нет электрический ток на входе в термостат. Если при проверке выявлено короткое замыкание, значит, в приборе присутствуют неисправности. В противном случае, неполадки надо искать в питающем кабеле.

Мультимертом можно замерить как сопротивление, так и напряжение в тёплом полу.

Прозвонка проводов

В режиме прозвонки можно проверить провода на обрыв на любом участке цепи. На шкале мультиметра она обозначена значком «звуковой микшер». При неповрежденной проводке и контактах будет слышен сигнал — тонкое попискивание. Если проводимости нет, звук прекращается.

Как узнать, целы ли провода:

1. Выбрать переключателем режим прозвонки.
2. Щупы вставить в базу СОМ и средний разъем VΩmA.
3. Прикоснуться мультиметром к контактам исследуемого участка, замкнув цепь.

По наличию или отсутствию звука делаются выводы о целостности проводов. Рекомендуется предварительно прозвонить сами щупы, чтобы исключить их повреждение. Они соединяются наконечниками друг с другом, при этом должен слышаться непрерывный звук.

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

• Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
• В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
• Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
• После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Как хранить новые батарейки, чтобы не потерять их мощность

Батарейки необходимо хранить в заводской упаковке, это защищает батарейки от негативных воздействий внешней среды, а также предохраняет от проникновения влаги. Кроме этого, содержание батареек в упакованном состоянии, дает возможность не перепутать новые батарейки со старыми, а также исключит прикосновение входных контактов от взаимодействия с металлическими предметами.

Читать также: Анодирование стали в домашних условиях

Следует произвести рассортировку по дате изготовления и производителям. Дело в том, что батарейки, изготовленные разными производителями, могут среагировать друг с другом, вследствие чего возможна утечка заряда и другие нарушения. Вдобавок рекомендуется каждую батарейку поместить в полиэтиленовый пакетик.

Сберегать батарейки рекомендуется при комнатных или более низких температурных режимах. Многие изделия данного типа содержатся в прохладном месте, в которое не попадают солнечные лучи.

Сохранность батареек не предусматривает помещение их в холодильник, если производитель не оговаривает этот способ содержания. В случае сохранности их в холодильнике, необходимо их согреть перед использованием.

Повышенная влажность воздуха также негативно влияет на функциональные свойства изделия. Чтобы избежать риска намокания, батарейки необходимо поместить в герметический контейнер.

Кроме этого желательно предотвратить контакта изделия с проводниками. При соприкосновении с металлом через батарейку проходит электрический ток, что приводит их к быстрой разрядке.

Также не рекомендуется содержать изделия в металлических емкостях, равно как и хранение совместно с предметами, сделанными из металла. Специалисты советуют: разместить батарейки так, чтобы они не соприкасались с положительными и отрицательными полюсами.

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Простейший способ

Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.

Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных

Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.

Проверка сопротивления изоляции

Как измерить сопротивление изоляции кабельных линий? Вопрос на самом деле очень серьезный. И начнем отвечать на него с предупреждений. Измерять сопротивление изоляции кабелей и проводов можно только в теплое время года или в обогреваемых помещениях. Потому что внутри кабельной оплетки могут образоваться льдинки – замершие капельки воды. А всем известно, что лед – это диэлектрик, материал, который не обладает проводимостью. А, значит, определять измерители сопротивления эти ледяные вкрапления не будет. После оттаивания внутри проводки появится влажность, негативно влияющая на кабель в целом.

Итак, проводим тестирование. Измеритель сопротивления изоляции надо, установив два конца измерительного инструмента (мегаомметра) на конец фазного провода, расположенного в распределительном щите, и на конец нулевого провода, расположенного там же. При этом их концы надо отсоединить от клемм. Измеряемое сопротивление должно находиться в определенных пределах, которые определены ПУЭ. Кстати, именно в этих правилах есть таблицы с показателями пределов. По ним и придется сопоставлять полученные показатели, которые будут зависеть от марки кабеля и его сечения.

Проверка сопротивления изоляции – основной процесс, которым обычно пользуются электрики, проверяя целостность электрической разводки проводов внутри зданий (жилых и нежилых).

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Методы измерения сопротивления

В зависимости от измеряемого сопротивления алгоритм действий по проверке может изменяться. Проверять можно как стандартный резистор для применения в радиоаппаратуре, так и прозванивать контакты схемы для поиска обрыва, или тестировать сопротивление изоляции.

Проверка резистора

Начинающие радиолюбители часто сразу пытаются собрать аппаратуру с использованием различных элементов. Для этого заказываются резисторы, конденсаторы, светодиоды и другие изделия. При установке резисторов в схему необходимо точно знать номинал, которым он обладает. Поэтому все элементы должны проходить проверку их номиналов мультиметром. Принципы, о которых надо помнить, чтобы знать, как померить сопротивление мультиметром у резистора:

• Измерение должно проводиться на непроводящей поверхности;
• Запрещено касаться руками концов щупов, а также выводов резистора;
• Перед проверкой нужно правильно настроить измерительный прибор.

Внутри схемы

Бывают ситуации, когда уже в готовой схеме нужно проверить сопротивление отдельно взятого резистора, например, при выявлении неисправностей или неточностей в работе изделия. При этом, если попытаться проверить его номинал непосредственно коснувшись выводов, то значение будет выдано неправильное, так как мультиметр измеряет сопротивление всей цепи, находящейся между выводами щупов параллельно измеряемому резистору.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

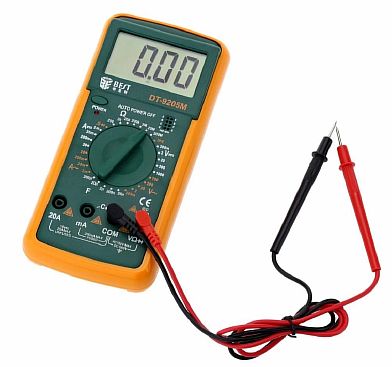

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

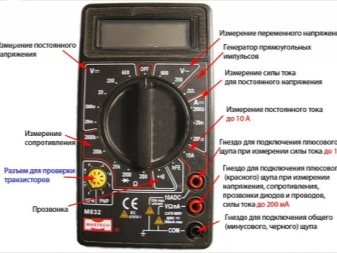

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют портативное исполнение. Их разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 разрядов и выше (так, прецизионный мультиметр 3458A производства Keysight Technologies (до 3 ноября 2014 г. Agilent Technologies) имеет 8,5 разрядов). Среди таких мультиметров встречаются как портативные устройства, питающиеся от гальванических элементов, так и стационарные приборы, работающие от сети переменного тока. Точность мультиметров с разрядностью более 5 сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 % (даже у портативных моделей).

Многие цифровые вольтметры (например В7-22А, В7-40, В7-78/1 и т. д.) по сути также являются мультиметрами, поскольку способны измерять кроме напряжения постоянного и переменного тока также сопротивление, силу постоянного и переменного тока, а у ряда моделей также предусмотрено измерение ёмкости, частоты, периода и т. д.). Также к разновидности мультиметров можно отнести скопметры (осциллографы-мультиметры), совмещающие в одном корпусе цифровой (обычно двухканальный) осциллограф и достаточно точный мультиметр. Типичные представители скопметров — АКИП-4113, АКИП-4125, ручные осциллографы серии U1600 фирмы Keysight Technologies и т. д.).

Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).

Индикаторы цифровых мультиметров (а также вольтметров и скопметров) изготавливаются на основе жидких кристаллов (как монохромных, так и цветных) — APPA-62, В7-78/2, АКИП-4113, U1600 и т. д., светодиодных индикаторов — В7-40, газоразрядных индикаторов — В7-22А, электролюминисцентных дисплеев (ELD) — 3458A, а также вакуумно-люминесцентных индикаторов (VFD) (в том числе и цветных) — В7-78/1.

Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.

Входное сопротивление цифрового вольтметра порядка 10 МОм (не зависит от предела измерения, в отличие от аналоговых), ёмкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание портативных мультиметров обычно осуществляется от батареи напряжением 9В. Потребляемый ток не превышает 2 мА при измерении постоянных напряжений и токов, и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В.

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Типичные диапазоны измерений, например для распространённого мультиметра M832:

• постоянное напряжение: 0..200 мВ, 2 В, 20 В, 200 В, 1000 В
• переменное напряжение: 0..200 В, 750 В
• постоянный ток: 0..2 мА, 20 мА, 200 мА, 10 А (обычно через отдельный вход)
• переменный ток: нет
• сопротивления: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Важно! Перед измерением мультиметром следует включить его и настроить на определение соответствующей величины, вставить щупы в разъемы, если они не вставлены

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Как проверить резистор мультиметром, не выпаивая на плате

Измерение сопротивления с помощью цифрового мультиметра проще и быстрее, чем измерение сопротивления с помощью аналогового мультиметра, так как нет необходимости обнулять счетчик. Поскольку цифровой мультиметр дает прямое показание измерения сопротивления, также не существует эквивалента обратного показания, найденного на аналоговых мультиметрах.

Проверка работоспособности резистора мультиметром:

1. Выберите измеряемый элемент: это может быть что угодно, где необходимо измерить сопротивление, и оцените, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда. Часто цифровой мультиметр имеет несколько гнезд для щупов. Вставьте их или проверьте, что они уже находятся в правильных розетках. Как правило, они могут быть помечены как COM для общего, а другие, где знак омов виден. Обычно это сочетается с разъемом для измерения напряжения.
3. Включите мультиметр
4. Выберите необходимый диапазон. Требуется цифровой мультиметр и необходимый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечается как максимальное значение сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже, но близко к максимуму диапазона. Таким образом, можно сделать наиболее точное измерение сопротивления.

Не сложная схема для которой подойдет любой тестер. Цифровые мультиметры являются идеальными образцами испытательного оборудования для измерения сопротивления. Они относительно дешевы и они предлагают высокий уровень точности и общей производительности.
