Как определить фазу и ноль в розетке — три способа

Измерение силы тока мультиметром

О том, как проверить ток амперметром, я писал тут. В каких случаях нам может понадобиться знать силу тока? Пусть каждый ответит на этот вопрос сам. На круговом диске цешки есть раздел тока постоянного (=) и тока переменного (~). Измеряем ток мы, предварительно разорвав цепь. То есть у нас ток течет по проводу. Мы этот провод рэжэм и с двух сторон обрезанного провода подсоединяем мультиметр. Выставляем сектор ток на цешке с нужным пределом и включаем цепь. На экране прибора отобразится ампераж цепи. А как быть, если нельзя ни в какую резать провода? Хм… Неужели нет выхода? Ан нет. Выход есть. Возьмите напрокат токовые клещи и не дурите себе голову! Или выберите и измерьте ток шунтом. Вот отличные советы. И ни в коем случае не сувайте концы цешки в розетку при выставленном секторе ток на барабане. Ток измеряется последовательно, в разрыв цепи. То есть отключаете цепь, делаете в нужном проводе разрыв (или находите существующую возможность влезть в цепь), подключаете надежно в этот разрыв прибор, выставляете предел тока, включаете цепь, измеряете ток, выключаете цепь, отключаете прибор, восстанавливаете цепь. Так как сопротивление у мультиметра малое и даже ничтожно малое, то погрешность в измерении будет невелика.
Ток в розетке возникает, когда подключена нагрузка. Формула простая — P=U*I. У чайника мощностью 2,2кВт при напряжении 220В ток будет примерно 10А. А у меня у цешки предел верхний 10А, измерять такой ток предельно опасное занятие.

При измерении тока батарейки (= ток) делать это нужно быстро, иначе батарейка разрядится и не будет у вас больше батарейки.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
• На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Правила безопасности во время выполнения прозвонки

Любые электротехнические работы, в том числе диагностика проводников требует соблюдения всех мер предосторожности и правил электробезопасности. Главные правила, соблюдения которых сохранят вам жизнь и здоровье звучат так:

Всегда работайте только при отключенном питании. Повесьте табличку «НЕ ВКЛЮЧАТЬ

РАБОТАЮТ ЛЮДИ!» у рубильника или автомата;
Не касайтесь оголенных проводников голыми руками, используйте спецодежду и специальный инструмент;
Пользуйтесь электроинструментом с острыми кромками осторожно: используйте перчатки и не допускайте повреждения кабеля;
По окончании работ все неисправные системы должны быть обесточены, а оголенные провода – качественно заизолированы.

Берегите себя и помните, если вы сомневаетесь, что вам по силам работа с электрическими сетями – доверьте это дело профессионалам.

Проверка электродвигателей разного вида с помощью мультиметра

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов?

Как установить дверной электрический звонок — пошаговая инструкция

Как проверить конденсатор на работоспособность мультиметром?

Определение площади сечения проводника по его диаметру

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль — искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

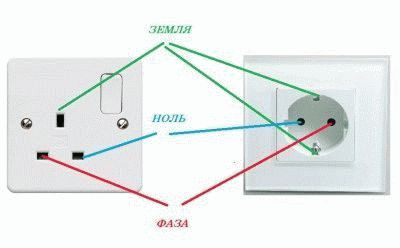

1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая — земля (в противном случае — резервный провод питания напряжением 220 вольт).

Неверное положение нуля и фазы евророзетки

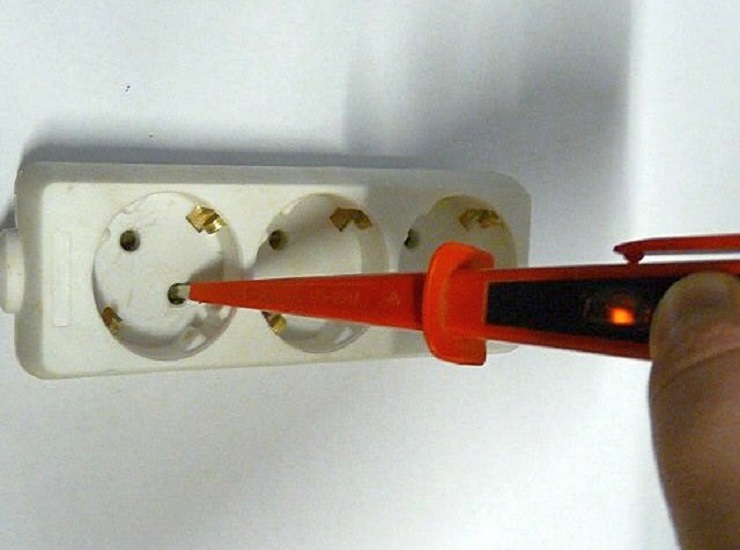

Определение индикаторной отверткой

Одним из наиболее простейших способов определения нуля и фазы является использование для этих целей индикаторной отвертки.

Для осуществления данного процесса необходимо придерживаться следующего алгоритма действий:

1. Первоначально потребуется отключить автомат, от которого происходит питание линии электросети на месте проверки.
2. Провести зачистку обоих проверяемых проводников, достаточно снять не более 1-2 см. изоляционного слоя.
3. После этого оба проводника разводятся друг от друга на безопасное расстояние, поскольку после подачи напряжения их случайное соприкосновение может стать причиной короткого замыкания.
4. Можно приступать к идентификации фазного проводника. Для этого включается автоматический автомат, который подает напряжение, после этого необходимо будет взять индикаторную отвертку и прикоснуться к металлической области, расположенной возле основания рукояти.
5. Категорически не допускается прикасаться к любым частям индикаторной отвертки, расположенным ниже рукояти, поскольку это вызовет удар электрическим током.
6. Прикоснуться инструментом к одному из проверяемых проводов, при этом не нужно убирать палец с металлической области.
7. Загорание лампочки, входящей в конструкцию отвертки, свидетельствует о том, что проводник является фазным. Соответственно второй провод – это нуль. Если загорание лампочки не произошло, наоборот, проводник был нулем, а второй является фазой.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;
4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым
проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Как устроена индикаторная отвертка

Чтобы понимать как пользоваться индикаторной отверткой, надо хотя бы в общих чертах представлять себе ее устройство.

Самый простейший прибор состоит из таких компонентов:

• Жало отвертки. Часть устройства, которым прикасаются к проводам или контактам, на которых надо проверить наличие напряжения.
• Резистор. Это токопроводящая деталь, которая пропускает электрический ток, но понижает его значение. Сопротивление резистора подбираются для определенного напряжения, на которое рассчитана индикаторная отвертка. Если устройство рассчитано на индикацию напряжения в 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
• Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
• Пружина. Является проводником между индикаторной лампочкой и контактной пластиной. Одновременно зажимает лампочку внутри корпуса прибора.
• Контактная пластина. Удерживает все детали внутри прибора, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая индикаторную лампочку.
• Изоляция. По жалу индикаторной отвертки течет ток напряжением 220 вольт, при наличии его в проверяемой сети. Чтобы не получить электротравму, корпус устройства и его жало почти на всю длину покрыты диэлектриком. Зачастую это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обычная индикаторная отвертка это одноразовое устройство – если она сломается, то использованный прибор остается только выкинуть.

Проверка исправности ламп накаливания

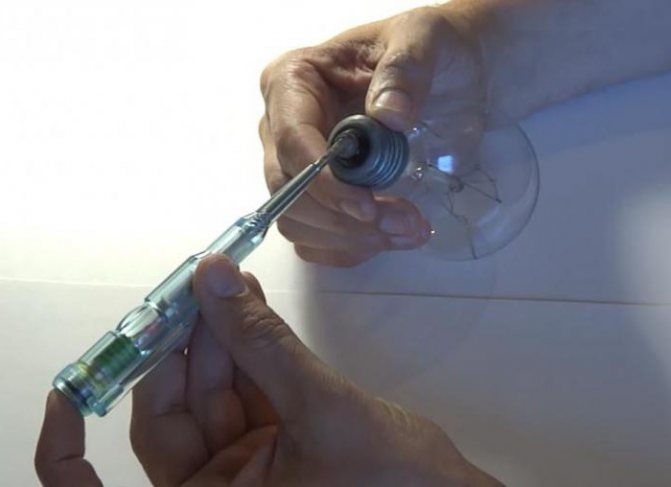

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки

Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Основные определения по теме Общее заземление

Защитное заземление — соединение проводящих частей оборудования с грунтом Земли через заземляющее устройство с целью защиты человека от поражения током.Заземляющее устройство — совокупность заземлителя (то есть проводника, соприкасающегося с землёй) и заземляющих проводников.Общий провод — проводник в системе, относительно которого отсчитываются потенциалы, например, общий провод БП и прибора.Сигнальное заземление — соединение с землёй общего провода цепей передачи сигнала.Сигнальная земля делится на цифровую землю и аналоговую. Сигнальную аналоговую землю иногда делят на землю аналоговых входов и землю аналоговых выходов.Силовая земля — общий провод в системе, соединённый с защитной землей, по которому протекает большой ток.Глухозаземлённая нейтраль — нейтраль трансформатора или генератора, присоединённая к заземлителю непосредственно или через малое сопротивление.Нулевой провод — провод, соединённый с глухозаземлённой нейтралью.Изолированная нейтраль — нейтраль трансформатора или генератора, не присоединённая к заземляющему устройству.Зануление — соединение оборудования с глухозаземлённой нейтралью трансформатора или генератора в сетях трёхфазного тока или с глухозаземлённым выводом источника однофазного тока.

Заземление АСУ ТП принято подразделять на:

1. Защитноое заземление.
2. Рабочеее заземление, или функциональное FE.

С помощью каких устройств можно узнать фазу или ноль

Для нахождения ноля или фазы можно взять и точные устройства, которые не сильно сложны в эксплуатации, но при этом помогут точно определить, в каких проводах располагается ноль или фаза.

Как определить фазу и ноль индикаторной отверткой

Вся внутренняя конструкция этого прибора собрана в полое тело из материала, обладающего диэлектрическими свойствами.

Вам это будет интересно Описание установленной и расчетной мощности

Основной частью такой отвертки является металлическая шпилька, которая обычно имеет плоскую форму

Чтобы уменьшить риск соприкосновения по неосторожности с остальными проводящими компонентами, находящимися поблизости с испытательной линией, открытая часть наконечника обычно маленького размера

Важно! Во время теста конец отвертки-индикатора следует считать полностью контактным. При острой нужде он способен выполнить простейшую задачу, например, отвинтив шурупы, которыми крепится крышка гнезда или переключателя

Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора.

Стержень из металла, который входит в наконечник корпуса, превращается в проводник, который соединен с конструкцией внутри отвертки. Данная электрическая микросхема состоит в первую очередь из сильного резистора с минимальным значением в 500 000 Ом. Его основная цель — снизить интенсивность тока при подключении к цепи до безопасного для человеческого организма значения.

Следующим элементом является лампочка на основе неона, которая испускает ток даже при малых токах. Взаимный электрический контакт всех компонентов цепи обеспечивается зажимной пружиной. Отвертка заканчивается заглушкой. Она ввинчивается в конец внешней оболочки (он может быть полностью металлическим или металлическим «каблуком»). Другими словами, этот элемент действует как контактная площадка во время процесса проверки.

Когда происходит касание площадки-контакта отвертки пальцем, она «присоединяется» к цепи. Во-первых, само тело обладает электропроводностью, а во-вторых, это мощный «конденсатор». По этому принципу происходит процесс поиска фазы и ноля.

В случае, когда шип отвертки попадает в фазу и цепь замкнута, напряжения хватит для генерации тока, который не причиняет вреда человеческому телу, вызывая загорание неона. В той же ситуации, если тест падает на нулевую точку контакта, свечение не будет испускаться.

Индикаторная отвертка

Мультиметром

Мультиметр — это еще одно контрольно-измерительное устройство, которому необходимо овладеть домашнему мастеру. Цена прибора невысока ( стоимость полностью функциональной модели составляет от 300 до 500 рублей*). Более того, если такое приобретение возможно, оно определенно востребовано, так как устройство многофункционально.

Мультиметр

Мультиметр должен быть одним из элементов инструментального «арсенала» хорошего хозяина дома или квартиры.

Вам это будет интересно Напряжение переменного тока

Важно! Если проводка состоит из трех каналов: фазового проводника, нейтрального провода и канала защитного заземления, но без цветового кода, или, если он неясен, или если его надежность неизвестна, можно использовать метод исключения

Тестер

Как с помощью тестера определить фазу:

1. Мультиметр готовится к работе. Черные измерительные провода подключены к разъему COM, а красные измерительные провода — к разъему измерения напряжения.
2. Переключатель режима работы помещается на секцию, предназначенную для замеров напряженности переменного тока (~ V или ACV), и стрелка будет установлена ​​на значение, которое превышает значение в сети. В другой вариации это может быть, например, 500, 600 или 750 вольт.
3. Далее выполняется измерение напряжения между зачищенными проводниками. В этом случае может быть три комбинации. Первая — между фазой и нулем напряжение должно быть близко к стандартному напряженность равная 220 вольт. Вторая — между фазой и землей может быть одинаковое напряжение. Однако, действительно, если линия оборудована системой защиты от утечки тока (устройство защиты от остаточных токов — УЗО), эта защита может работать должным образом. Если УЗО нет или ток утечки мал, напряжение остается в пределах номинального диапазона. Третья — между нулем и землей не должно быть напряжения

Это только последний вариант, показывающий, что провод, который не включает измерение, является фазовым.

Важно! После проверки напряжение нужно отключить, и оголенный конец провода должен быть изолирован и маркирован. Например, можно наклеить белую ленту и сделать на ней соответствующую надпись

Определение фазы мультиметром

Что такое фаза и ноль в электричестве

Все электрические сети в промышленности и быту делятся на два вида: те, по которым проходит постоянный ток и те, по которым течет переменный. С первым вариантом все понятно: движение электронов в таких проводниках происходит в одном направлении. При наличии переменного электричества направление этого движения регулярно меняется.

В переменной сети имеется два канала:

• Рабочая фаза, на которую приходится рабочее напряжение.
• Ноль — это пустая фаза. Применяется для того, чтобы привести сеть к замкнутому состоянию, наряду с этим этот канал часто служит для выполнения функции заземления.

Важно! При подключении в сеть электроприборов через розетку нет большой разницы, в каком проводе располагается фаза. Но при монтаже электрической проводки и включении ее в общую сеть это играет важную роль. Поэтому требуется знать, как отличить фазу и ноль

Поэтому требуется знать, как отличить фазу и ноль.

Как определить фазу и ноль без приборов

Иногда бывают ситуации, когда отвертки для определения фазы либо мультиметра под рукой нет, но нужно выяснить, какой провод чему соответствует. Поэтому следует ориентироваться по цветовой маркировке проводов силового кабеля. В отношении маркировки проводов существует стандарт IEC 60446-2004, которого должны придерживаться производители кабелей, а также электромонтажники, выполняющие подключение той или иной электроарматуры.

Чтобы определить по цвету провода, какому проводнику он соответствует, нужно придерживаться следующей маркировки:

• синий или голубой – ноль;
• коричневый – фаза;
• заземление – зелено-желтый.

Однако фазный провод бывает не только коричневым. Часто встречаются и другие расцветки, например белая или черная, но она будет отличной от земли и нуля. Визуально определить провода можно в распределительной коробке, люстре и других точках запитки.

Есть еще один вариант, как определить, где фаза и ноль при отсутствии приборов. Для этого потребуется лампа накаливания с патроном и двумя небольшими отрезками проводов. После подсоединения проводников к патрону можно начинать работу. Краем одного провода касаются трубы отопительной системы, другим – проверяемых проводников. Если в момент контакта лампа зажигается, то это указывает на наличие фазы. Труба для проведения подобного мероприятия должна быть металлической, поскольку пластиковая не проводит ток.

Нужно учитывать, что этот способ хоть и позволяет выявить фазу и ноль, но является опасным, поскольку велика вероятность получить удар электрическим током. Поэтому более безопасно для рассматриваемых целей использовать неоновые лампочки.
