Обустройство скважины на воду своими руками: видео и фото

Особенности

Какое оборудование для обустройства скважины на воду может потребоваться хорошо знают специалисты компаний, занимающиеся бурением. Если решено проводить эти работы самостоятельно, то стоит изучить особенности обустройства скважины подробнее. Работы обычно включают разработку шахты и установку в нее специального оборудования. Для скважины под воду обязательно требуются:

• кессон;
• насос;
• автономный источник питания;
• оголовок.

Обустройство водозаборной скважины должно обеспечить:

• чистоту воды;
• защиту от замерзания;
• условия для подключения обслуживающего оборудования.

Сооруженное помещение около скважины считается удобнее, так как облегчает установку насосного оборудования, а также его монтаж. На стадии обустройства в скважину вводится водопроводная труба, а также подается электрическое питание для насоса.

В качестве дополнительного оборудования рассматриваются:

• фильтры для очистки воды;
• манометры;
• реле для насоса;
• автоматика для управления.

Земляные работы также имеют свои особенности, так как при учете некоторых нюансов можно существенно сэкономить на покупке труб. К примеру, если месторасположение для скважины будет выбрано вблизи дома, то уменьшится не только объем требуемых труб, но и объем земляных работ.

Если подробнее рассмотреть особенности бурения, то способы и механические устройства для этого будут применяться разные. Например, скважину для личных нужд удобнее организовать ручным буром. Нередко в хозяйствах применяются специальные ударные устройства или электрические инструменты. Выбрать просто так тот или иной инструмент нельзя.

Конкретно взятое оборудование подходит для особенностей грунта. Проводить работы ручным буром наиболее трудоемко, но при определенных условиях владельцу частного дома может быть доступно бурение скважины до 15 м глубиной. Есть ли необходимость в скважине такой глубины, поможет разобраться схема.

Что делать если прокачка затянулась?

Некоторые скважины приходится прокачивать чуть ли не месяцами. Если работа идет, а результат не заметен, имеет смысл вспомнить основные ошибки, которые начинающие мастера нередко совершают при выполнении работ этого типа.

Вот самые распространенные:

1. Насос подвешен слишком высоко, поэтому очистка придонных слоев воды не производится.
2. Насос подвешен слишком низко, он часто забивается и вскоре может сломаться или будет засосан в илистые отложения.
3. Грязная вода льется обратно в шахту скважины, что приводит к повторному загрязнению скважины.

Простая проверка каждого из этих пунктов позволит выявить и устранить проблему до того, как ситуация станет по-настоящему сложной. Если же работы затянулись, имеет смысл потратиться на услуги специалистов или просто проконсультироваться с более опытными мастерами.

Скважина во дворе – быть или не быть

Бурение скважины – дело трудоёмкое и грязное, и стремление владельцев земельных участков к его самостоятельному исполнению продиктовано исключительно необходимостью экономии. Есть, конечно, специализированные организации, которые сделают всё быстро и качественно, но такая услуга обойдётся практически в ту же цену, что и материал. Отсюда и желание — а иногда и необоснованная уверенность в целесообразности непрофессионального подхода к этому действу.

Когда оно может оказаться пустой тратой времени? Например, когда зеркало вод грунтового бассейна сильно удалено от поверхности. Для того чтобы браться за добычу подземной воды, вы должны быть уверены, что она там есть. И даже когда она располагается близко (бывает, что находится и в одном метре от поверхности), не факт, что её качество будет питьевым.

Скорее всего, это верховодка – очаговая зона рыхлого грунта, пустоты в котором заполняются дождевой или талой водой. Ею можно разве что поливать грядки или мыть машину. К тому же верховодка нестабильна, и в летнее время вода из неё может уходить полностью. Что же это тогда за водоснабжение?

Более стабилен уровень вод в грунтовом бассейне, который залегает ниже верховодки, в первом песчаном слое, подстилаемом глинистым водоупором. Именно в этом горизонте берут воду для колодцев и обычных скважин (именуемых «на песке»). По закону это можно делать бесплатно и без всяких на то разрешений, если вы не углубились дальше этого слоя.

Тем не менее, добыча воды из ближайшего к поверхности земли песчаного, насыщенного водой слоя, тоже может оказаться проблемной. Например, по причине его сильной удалённости, которая может составить 30 и более метров. Для профессиональных бурильщиков это просто мелочь, а для человека с самодельным буром – настоящая каторга.

Выбор типа скважины в зависимости от удалённости водного бассейна

Сам собой возникает вопрос: а как узнать, на каком уровне находится вода? Проще всего, когда у ваших соседей уже есть водозабор – можно сориентироваться по его глубине. Если это не представляется возможным, обратитесь в местную геологическую партию – у них должны быть данные, причём ежегодно обновляющиеся.

Если же и тут ничего не получилось, придётся положиться на дедовские способы поиска воды. А они, кстати говоря, тоже работают: там, где ближе вода, буйно растёт трава — а так же скрещиваются Г-образные металлические стержни. Только ответа на вопрос о точной глубине её залегания такими методами вы всё равно не получите, а от этого зависит, какой тип скважины вам нужно бурить. А их в этом случае может быть всего два.

Вариант №1. Мини-скважина (абиссинская, скважина-игла, трубчатый колодец)

Такой водозабор имеет диаметр менее 3-х дюймов, и глубину не более 8 метров. Его преимущество состоит в том, что его можно расположить не на участке, а в подполье дома, и не заморачиваться по поводу утепления устья и поверхностного оборудования.

Ограничение по глубине связано с тем, что никакой погружной насос в такую проходку не зайдёт, так как их диаметры, от этих самых 3-х дюймов только начинаются. А поверхностные насосы не могут доставать воду с большей глубины, чем 7-8 м.

Цены на насосные станции

Насосные станции

Вариант №2. Скважина на песке

Имеет диаметр от 80 мм и больше, глубина может достигать отметки 40-50 м — в соответствии с уровнем залегания зеркала вод под землёй. Её тоже можно пробурить самостоятельно – при условии, что это будет не слишком глубоко.

Проходка длиною в 15-20 метров вполне реальна, но опять же, трудоёмкость работ зависит и от диаметра шурфа, и от типа вынимаемого из него грунта. Если он будет преимущественно каменистым, скорее всего вы пожалеете, что взялись за такую работу. И вдвойне будет обидно, если окажется, что в найденном горизонте мало воды.

Если всё получится, вы сможете установить насос не на поверхности, а в стволе скважины, да и вода в ней наверняка будет чище, так как прошла через более толстые слои грунта.

К преимуществам такого водозабора можно отнести и возможность углубления ствола в случае истощения запасов воды в эксплуатируемом горизонте.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Как обеспечить бесперебойную работу скважины

Как правильно обустроить скважину хорошо видно на видео. В этой статье рассматривается общие правила сооружения скважины для ее нормальной, постоянной работы.

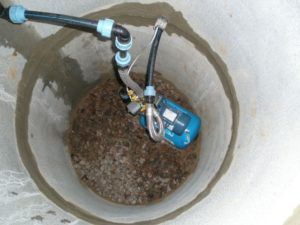

Это может обеспечить кессон для скважины, представляющий собой утепленную водонепроницаемую емкость с устройством необходимого оборудования внутри.Обычно в нем устанавливаются:

• Насос.
• Арматура запорная.
• Приборы измерительные.
• Фильтры.
• Всевозможные автоматические устройства.

Кессоны изготавливаются из разных материалов.

Пластиковые кессоны

Их преимуществами перед остальными видами таких устройств являются:

• Отличная теплоизоляция. В этом случае без дополнительного утепления поддерживается внутри кессона температура на уровне 5С.
• Длительный срок эксплуатации.
• Хорошие гидроизоляционные характеристики, позволяющие убрать дополнительные затраты на изоляционные работы.
• Приемлемая цена, по сравнению с другими вариантами.
• Небольшой вес, что позволяет монтировать систему самому владельцу участка, без дополнительного привлечения подъемной техники.

Главным недостатком конструкции является невысокая жесткость. Это может привести к деформации конструкции и поломке оборудования.

Пластиковые кессоны

Стальные кессоны

Наиболее распространено обустройство водяной скважины с такой конструкцией.Это связано с тем, что:

• Из материала можно изготовить кессон нужной формы без особых усилий.
• Для этого достаточно детали сварить между собой.
• Готовое сооружение обработать особым антикоррозийным покрытием изнутри и снаружи.
• Для изготовления надежной емкости берется металлический лист толщиной 4 мм.
• При наличии достаточных средств можно приобрести готовую конструкцию.

Недостатком стальных сооружений служит их пониженная антикоррозионная стойкость.

Стальные кессоны

Железобетонные кессоны

Не так давно это были наиболее распространенные установки. Это достаточно прочные и долговечные устройства. Но, существующие недостатки не позволяют их широко применять при наличии других видов кессонов.К ним относятся:

• Очень высокая стоимость.
• Осуществить монтаж можно только с использованием специальной техники, из-за большого веса оборудования.
• Эта же причина является проседанием бетонного кессона при длительной эксплуатации. Происходит деформация находящихся внутри него трубопроводов.
• Бетон имеет низкие теплоизоляционные свойства, что может стать причиной замерзание в насосе воды при сильных морозах, и недостаточной гидроизоляцией, из-за гигроскопичности материала.

Устройство железобетонного кессона

Как пробурить скважину для воды своими руками

Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.

Для работ необходимо:

• подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
• выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
• установить бурильную установку.

Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.

При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.

Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.

Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.

Гидробурение

Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.

При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.

Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.

Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна

Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.

Бурение ударно-канатным методом

Для этого необходимо использовать специальную вышку.

Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.

Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.

Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.. Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Ударно-канатное бурение

Ручное гидробурение

Что необходимо для обустройства скважины?

Для организации эксплуатации автономного источника воды потребуется монтаж специального оборудования:

• кессон – емкость или камера, предотвращающая замерзание скважины и оборудования, может покупаться готовой или изготавливаться своими руками;
• насос поверхностного или погружного типа, обеспечивающий подъем и перекачивание жидкости;

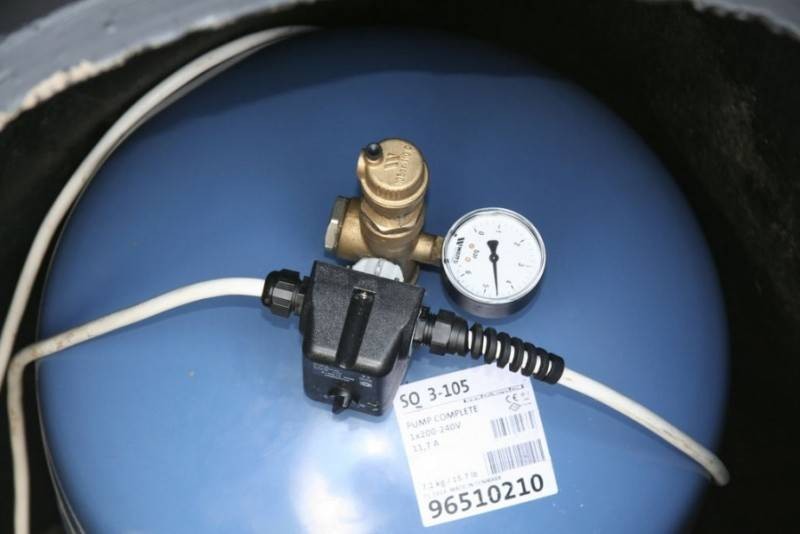

• гидроаккумулятор – мембранный бак, создающий и поддерживающий стабильное давление в водопроводной системе;
• автоматика, манометр для контроля давления;

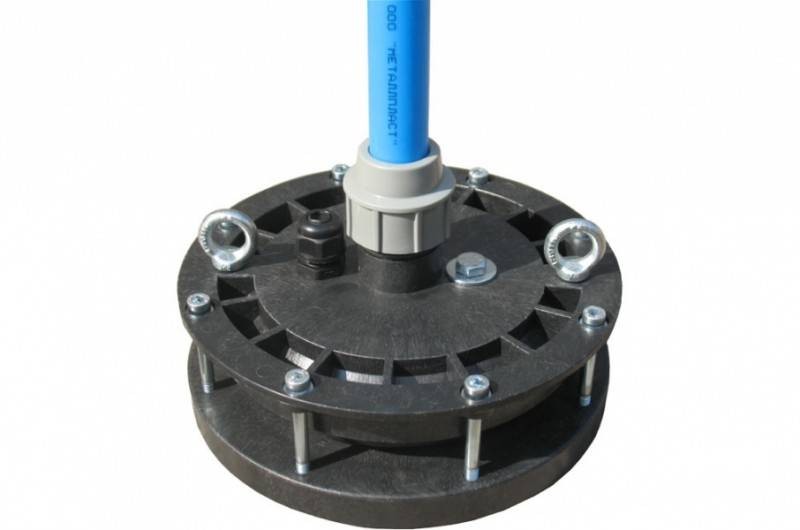

• оголовок – устройство, предотвращающее загрязнение устья трубы.

Оборудование для скважины

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту.
Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра.
Расположение отверстий – поперечными рядами в шахматном порядке.
Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

Современные скважинные фильтры

1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Советы по обустройству скважины

При самостоятельном создании локального источника необходимо обстоятельно изучить рекомендации специалистов.

Профессионалы предлагают начинающим мастерам несколько полезных советов:

1. При залегании грунтовых вод ниже уровня промерзания почвы защитные конструкции лучше располагать на поверхности. Допускается использовать адаптер.
2. Для постоянного проживания подойдет размещение оборудования в сухом и теплом основном здании. Упрощаются мероприятия по обслуживанию механизмов, продлевается срок эксплуатации техники.
3. Подземный кессон является подходящим вариантом для домов с сезонным проживанием. Заглубленный колодец не промерзает, сохраняя положительную температуру.
4. Для нестабильных грунтов рекомендуется использовать защитный кожух, оберегающий водопровод от механических повреждений. Кабель необходимо помещать в трубу из ПНД.
5. Схема подключения оборудования обязана включать обратный клапан, устанавливаемый после помпы. В системе должен присутствовать фильтр грубой очистки, расположенный перед накопительным баком.

В период эксплуатации необходимо контролировать уровень давления в пневматическом фрагменте гидроаккумулятора. При снижении нормативного показателя требуется подкачка.

Особенности монтажа кессона своими руками

При самостоятельном обустройстве скважины на воду необходимо разбираться с основными этапами проведения монтажных работ по установке кессона. В принципе работа не очень отличается от других подобных мероприятий единственно нужно учитывать небольшие нюансы, которые обусловлены материалом изготовления устройства. При этом основные этапы установки металлического изделия состоят из определённой последовательности.

1. Обустройство котлована, которое состоит из копки ямы определённых размеров, которые должны быть на 200–300 мм шире корпуса кессона. По глубине котлован должен быть таким, чтобы общая конструкция возвышалась над поверхностью земли минимум на 150 мм. Это позволит не допустить затопления резервуара в случае весеннего паводка или ливневых дождей.
2. Установка гильзы на обсадной трубе. Для этого обустраивается отверстие на дне резервуара. Традиционно оно проделывается по центру или с небольшим смещением, если это обусловлено особенностями конструкции. К отверстию приваривается гильза по длине, составляющая 100–150 мм. По диаметру она должна быть немного шире наружной части обсадной трубы. Важным требованием является лёгкость одевания гильзы на трубу.
3. На следующем этапе устанавливаются ниппели для пропускания водонапорной трубы, которые монтируются при помощи сварочного аппарата на корпусе кессона.
4. Непосредственный монтаж кессона. Для этого обрезается обсадная труба немного выше уровня грунта. Резервуар устанавливается на брусьях над горловиной скважины таким образом, чтобы гильза совместилась с обсадной трубой. Проверяется точность совпадения отдельных элементов и резервуар спускается вниз по обсадной трубе путём удаления подложенных брусьев. Ёмкость должна монтироваться строго в вертикальном положении, после чего к её днищу приваривается труба, герметизирующая кессон. Затем сквозь ниппели пропускается водонапорный трубопровод.

Устройство водяной скважены

Хочется уточнить, что обустройство питьевой скважины на воду своими руками может проводиться и без кессона, но тогда гарантировать бесперебойность подачи воды в загородном доме в зимний период не удастся. Поэтому на этом этапе лучше не экономить, чтобы не остаться без водоснабжения в самый неподходящий момент.

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

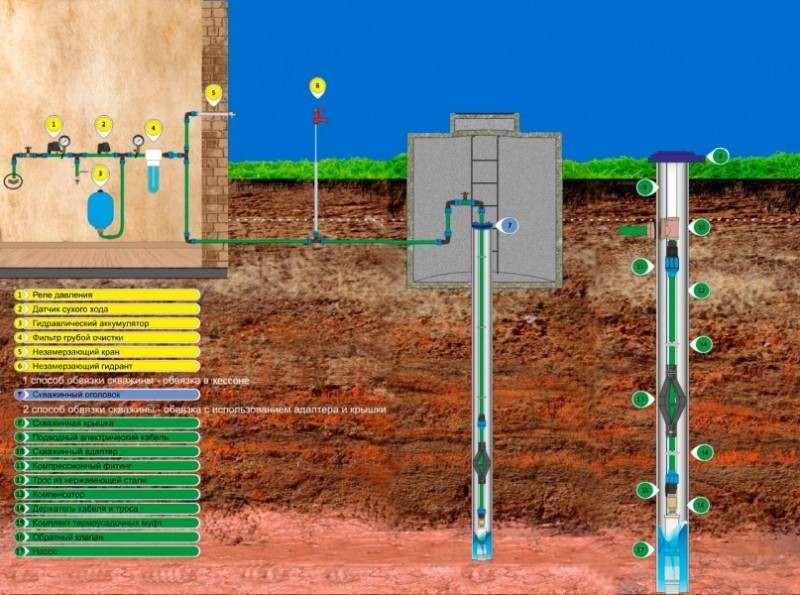

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

1. Все дополнительное оборудование можно разместить внутри кессона.
2. Лучше подходит для холодного климата.
3. Долговечно и надежно.
4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

1. Для его установки не нужно дополнительно рыть яму .
2. Быстрый монтаж.
3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Гидроаккумулятор

Не всегда, но часто, в кессон устанавливается гидроаккумулятор. По сути, это обычный бак, в котором собирается вода. Внутри него установлена мембрана в виде шарика, сдавливаемая со всех сторон накаченным внутрь бака воздухом. Поступающая под давлением вода расширяет мембрану, а воздух сжимается, давя на стенки шара. Так создается давление внутри водопроводной системы, на тот случай, если насос не будет работать какое-то время.

В зависимости от объема потребления воды выбирается и объем гидроаккумулятора, который варьируется в диапазоне 50-200 л. Расчет производится из соотношения 50 л на 1 м³ производительности насоса.

Виды систем водоснабжения

Системы водоснабжения классифицируются по основным признакам. По назначению:

• система водоснабжения населенных мест;
• система производственного водоснабжения;
• система сельскохозяйственного водоснабжения;
• система противопожарного водоснабжения;
• комбинированная система водоснабжения.

В современной системе водоснабжения при строительстве водопроводов применяются пластиковые трубы. На сегодняшний день среди труб из чугуна, стали, стеклопластика их выделяет наибольшая надежность, экологичность и долговечность.

Для наружных сетей водоснабжения применяются полиэтиленовые трубы, а также трубы из поливинилхлорида.

Современные материалы поражают воображение и самого взыскательного потребителя, так как их отличает высокое качество, долговечность, прочность, относительно небольшой вес, гибкость.

Расширительнвый бак
