Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее

Только смотрите осторожно, чтобы не повредить изоляцию самих проводов

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше) . Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

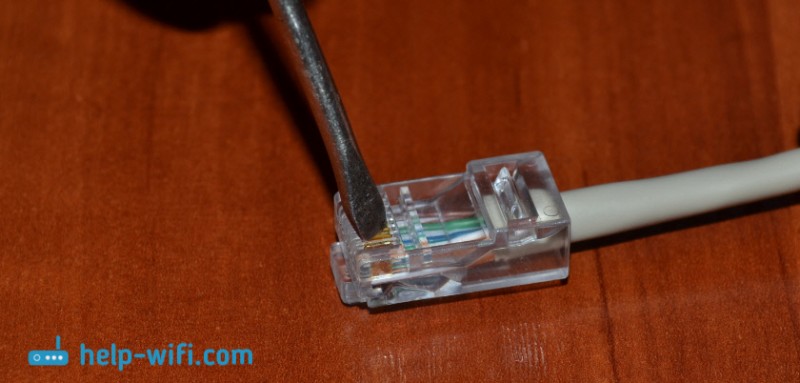

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое) , и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

• Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
• Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
• Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
• Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

Современный человек со всех сторон окружен разнообразными проводами . По проводам передается электрический ток и информация в виде электромагнитных колебаний. Для удобного подключения к разнообразным устройствам разработаны коннекторы. Одним из видов коннекторов является RJ-11, который обычно применяют для подключения телефонов.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

• Корпус – выполнен из диэлектрического материала (керамики или пластика).
• Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
• Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Как обжать кабель RJ 45 правильно

Дальнейшая работоспособность сети зависит не только от соблюдения распиновки жил, но и от того, насколько качественно будет обжат lan разъем RJ45. Для выполнения этой задачи понадобятся специальные инструменты, позволяющие быстро подключить оборудование. Кроме того, все действия должны выполняться точно, в установленной последовательности.

Подбор и подготовка инструментов

Специальные инструменты существенно облегчают работу по обжиму интернет кабеля. С их помощью удается получить высокое качество соединения, и такой сетевой разъем надежно функционирует в течение длительного времени.

Минимальный набор состоит их следующего оборудования:

• Кримпер или обжимник. Существуют разные типы таких клещей, но профессионалы пользуются универсальными, способными обжимать не только RJ45, но и любой переходник с нестандартными размерами. Эти клещи обжимают сетевые и телефонные провода, то есть их возможности намного шире, чем у обычного инструмента.
• Стриппер. Специальные кусачки для аккуратного удаления изоляции без повреждения жил. Не может разделывать кабели с защитной фольгой или экраном, но они и не используются внутри помещений.
• Тестер. Используется для проверки работоспособности сети еще до подключения к ethernet rj Представляет собой два модуля с гнездами под разъем стандарта рж45. Первый модуль – master – основной, второй – remote – удаленный. Концы провода подключаются к обоим модулям. На лицевой панели расположены индикаторы. Если распиновка проводников правильная – загорится зеленый свет, если неправильная – красный.
• Кроссировщик. Вспомогательный инструмент, оборудованный крючками и другими приспособлениями. Облегчает извлечение жил из-под изоляции.

В домашних условиях можно обойтись первыми двумя инструментами. Правильная распиновка RJ45 может быть проверена и без тестера. При наличии интернета нужно просто подключить компьютер к сети, и, если все заработало, значит все сделано правильно.

Пошаговая инструкция по обжимке

Для изготовления патч-корда нужно заранее запастись кабелем и коннекторами, подготовить инструмент и определиться с типом подключения оборудования. Цветовая схема должна быть заранее распечатана и использована при распределении проводников.

Все действия рекомендуется выполнять в определенной последовательности:

• Кусачками или кримпером кабель RJ отрезается на необходимую длину.
• С помощью стриппера наружная изоляция надрезается по кругу на расстоянии 2-4 см от концов. После этого ее нужно аккуратно снять.
• Скрученные пары следует раскрутить, выпрямить провода и распределить их по выбранной цветовой схеме. Нейлоновая нить, скрытая под оболочкой, просто отводится назад, чтобы не мешала.
• Выравнивание кончиков у проводников. Для этого необходимо отступить от края наружного изоляционного слоя примерно на 10-13 мм и отрезать жилы кусачками. Линия отреза должна быть перпендикулярна с осью витой пары.
• Ровные проводники вставляются в коннектор и задвигаются до упора.
• Для того чтобы обжать интернет кабель, коннектор с проводниками помещается в разъем кримпера, обозначенный маркировкой 8Р. Далее ручки инструмента сжимаются до щелчка.
• Чтобы убедиться в надежности крепления, нужно слегка потянуть кабель из коннектора. Если жилы закреплены прочно, значит обжим выполнен правильно.
• Проверка работоспособности готового патч-корда тестером. Коннекторы рж вставляются в гнезда, прибор включается и загорается индикация. При нормальном подключении огни будут зелеными. Красный свет или полное отсутствие индикации указывает на ошибку и подключение требуется переделать.

Практические навыки приобретаются очень быстро, достаточно сделать самому 3-4 обжима провода. В современной квартире, насыщенной различным оборудованием, эти умения пригодятся неоднократно в случае аварий, поломок или новых подключений. Точно так же подключается RJ45, распиновка которого сделана по нестандартной схеме.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
3. Эргономичность, инструмент должен быть удобен.

Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

• К основному и удаленному модулю подключается тестируемый кабель.
• Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
• Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Изготовление коммутационного шнура

Шаг 1. Приобретите и подготовьте отрезок витой пары нужной Вам длины.

Подготавливаем отрезок витой пары нужной длины

Шаг 2. Снимите небольшую часть внешней оплетки, примерно два-три сантиметра. Постарайтесь при этом не задеть оплетку внутреннюю (оплетка отдельной жилы). Если в качестве инструмента Вы применяете кримпер, воспользуйтесь нужным разъемом под нож.

Снимаем небольшую часть внешней оплетки

Не забывайте о разрывной нити, при работе без специального инструмента – это наилучший способ снять оплетку без риска для кабеля.

Иногда, при приобретении кабеля категории 5, разрывная нить внутри может отсутствовать, в такой ситуации используйте бокорезы, кусачки, или обыкновенный нож.

Шаг 3. Разместите проводники в нужные контакты штекера. Помните, что для работы в сети стоит использовать коммутационное оборудование с технологией normal/uplink (в настоящее время – любой коммутатор или сетевой адаптер компьютера для 100 Мб/с сети), в таком случае Вам понадобится только прямая разводка кабеля (одинаковые проводники в одинаковых контактах).

При использовании старого оборудования придется делать перекрестную (кроссовер, кросс-линковая) разводку (один конец коммутационного шнура обжимается в прямой разводке, второй – в кроссоверной), как представлено на рисунке ниже.

Следите за тем, чтобы проводники попадали в правильные контакты

Шаг 4. Откусите концы жил так, чтобы они были одной длины, после чего, вставьте их в гильзу 8p8c до крайнего положения (жилы должны упираться в край коннектора).

Вставляем жилы гильзу 8p8c до крайнего положения

Шаг 5. Используя специальный разъем клещей, произведите «прокусывание» медных проводников контактами гильзы.

Закрепляем медные проводники контактных гильз

Виды клещей для обжимки

Можно обойтись без использования обжимных клещей – тонкой плоской отверткой, или ножом. Нужно острием надавить на контакты штекера, пока они не прокусят медные проводники.

Обжать провода можно с помощью тонкой плоской отвертки

После закрепления проводников надавите на фиксатор оплетки.

После закрепления проводников необходимо надавить на фиксатор оплетки

Метод – «зуб вампира»

Шаг 6. По завершении работ не забудьте проверить качество созданного патч-корда. Проще всего воспользоваться коммутатором – подключите обжатые коннекторы в гнезда устройства, и убедитесь, что светодиоды отображают факт физического соединения.

По завершении работ необходимо проверить качество созданного патч-корда

Ошибки, допускаемые при выборе и монтаже телефонных розеток

Основной причиной всех ошибок является легкомыслие и невнимательность. Ознакомившись с приведенными рекомендациями, можно избежать проблем и недоработок во время установки коммутационных устройств.

Ошибка 1.
После вскрытия упаковки, прилагаемая инструкция выбрасывается в уверенности, что схема подключения указана на корпусе изделия. Схема может отсутствовать и тогда могут возникнуть сложности при монтаже.

Ошибка 2.
Проводить монтаж без диэлектрических перчаток. Как уже было сказано, напряжение в сети может подняться до 120 Вольт. Учитывая, что «безопасного напряжения» не бывает, это грозит неприятными последствиями. Производить работы нужно с соблюдением техники безопасности.

Ошибка 3.
Приобретая изделие, может возникнуть желание сэкономить и купить устройство неизвестной фирмы по более низкой цене. Это ложная экономия: товар может оказаться некачественным и при этом не обладать гарантией, в результате чего обменять его или вернуть деньги будет невозможно. Известные торговые марки предоставляют на свою продукцию гарантийные обязательства, что является залогом качества и надежности.

Ошибка 4.
Во время монтажа проводники замкнулись между собой и телефонная линия отключилась. Не нужно поднимать панику и вызывать ремонтную бригаду из телефонной компании. Линия отключается автоматически через центральную АТС. Такое отключение происходит на несколько минут, после чего работа сети восстанавливается.

Ошибка 5.
Использование провода б/у, снятого на старом здании или в заброшенном помещении. Данный провод может иметь нарушенную изоляцию или поврежденную жилу. Это непременно отразится на качестве связи. Лучше приобрести новый кабель, соответствующий современным стандартам, что обеспечит безупречную связь.

В заключении хотелось бы отметить, что, несмотря на всеобщее распространение мобильных телефонов, стационарные аппараты продолжают широко использоваться благодаря независимости от территориального «покрытия» и различных роумингов. Кроме того проводная связь предоставляет более качественное соединение, а иногда остается единственным доступным средством сообщений.

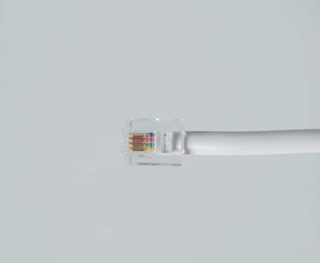

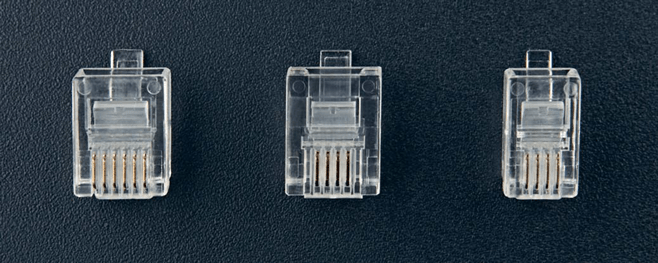

Обжим телефонного кабеля модульным разъёмом RJ-11/14/25.

Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер.
1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа.	2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель.
3. С помощью ножей инструмента кримпер снимите верхнюю изоляцию с кабеля примерно на 6-7 мм. При необходимости ровно подрежьте проводники.	4. Поместите проводники в разъем до упора. Благодаря линейной раскладке проводники легко располагаются в разъеме. Перед подключением проводников необходимо выровнять их.
5. Для соединения проводников с ножами разъема используйте профессиональный инструмент кримпер. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12.	6. В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт.
7. Обжимным инструментом планка продвигается внутрь корпуса. Кабель прижимается к нижней стенке корпуса разъема и надежно механически фиксируется зажимом в виде плоской планки.	8. Телефонные патч-корды используются в телефонных патч-панелях.
9. Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.

Услуги для Вас!

+&nbsp

Распиновка кабеля типа витая пара для систем видеонаблюдения

RJ45 (Registered Jack ) – это специальный физический интерфейс определенного вида, который позволяет связывать между собой разные устройства по специальному кабелю – витая пара. По-другому еще называется как сетевой коннектор.

На деле же данного коннектора не существует. Правильное его название не RJ45, а 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Витая же пара имеет 8 жил, которые скручены между собой. Это необходимо, чтобы защитить передаваемые данные от электромагнитного воздействия.

Название RJ45 широко используется как в интернете, так и у сетевых инженеров, и менять его никто не собирается. Но знать об этом факте должен каждый профессиональный инженер.

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

Обычно при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

• Бело-оранжевый.
• Оранжевый.
• Бело-зелёный.
• Синий.
• Бело-синий.
• Зелёный.
• Бело-коричневый.
• Коричневый.

Синяя и коричневые пары используются для POE (power over ethernet), то есть для питания устройств (которые имеют такую функцию) через витую пару.

Для передачи же данных используются только 4 провода не зависимо от скорости (даже для гигабайтной сети).

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

Существует также обжимка двух пар. Данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала.

Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но все же не рекомендуется её использовать.

Но есть и другие схемы распиновки. Например в камерах Hikvision не используется стандартная схема. Так камеры серии Pro и камеры Value имеют провода разного цвета, поэтому у каждой камеры своя схема подключения.

Чтобы подключить новый разъем (разъем RJ45 так уж принято его называть) к IP-камере Hikvision, смотрите схемы ниже.

Серия Hikvision IP Value состоит из моделей, перечисленных ниже. Эти модели должны иметь распиновку  показанную данную распиновку.

Модели серии Values:
DS-2CD2142FWD-ISB DS-2CD2132F-IWS DS-2CD2132F-I DS-2CD2112F-IWS DS-2CD2122FWD-ISB DS-2CD2112F-I DS-2CD2122FWD-IS DS-2CD2142FWD-IS DS-2D213 ICD212 DS-2CD2155FWD-I DS-2CD2185FWD-I DS-2CD2152F-IS DS-2CD2742FWD-IZS DS-2CD2732F-IS DS-2CD2732F-I DS-2CD2722FWD-IZSB DS-2CD2722FWD-IZSBF DS-2 IZSBF DS-2 DS-2CD2722FWD-IZS DS-2CD2412F-IW	DS-2CD2412F-IW DS-2CD2742FWD-IZSB DS-2CD2542FWD-IWS DS-2CD2542FWD-ISB DS-2CD2532F-IS DS-2CD2522FWD-IWS DS-2CD2522FWD-ISB DS-2CD2520F DS-2CD25 2CD25 ISB DS-2CD2520F DS-2CD25 ISB 2 2CD2542FWD-IS DS-2CD2522FWD-IS DS-2CD2E20F DS-2CD2E10F DS-2CD2035FWD-I DS-2CD2025FWD-I DS-2CD2T55FWD-I5 DS-2CD2335FWD-I DS-2CD2355FWD-I -2FWD-I-2FWD-I -2FWD-I85-ID-WD-2	DS-2CD2T35FWD-I5 DS-2CD2T25FWD-I5 DS-2CD2T42WD-I5 DS-2CD2042WD-I DS-2CD2032-I DS-2CD2232-I5 DS-2CD2T32-I5 DS-2CD2022WD-I DS-2CD2T22WD-I5 DS-2CD2012-I DS-2CD2T12-I5 DS-2CD2212-I5 DS-2CD2055FWD-I DS-2CD2T52-I5 DS-2CD2085FWD-I DS-2CD2T85FWD-I5 DS-2CD2342WD-I DS-2CD2332-I DS-2CD2322WD-I DS-2 ICD2322WD-I DS-2 ICD2322WD-I DS-2CD2325FWD-I

Ниже показана распиновка RJ45 для IP-камер Hikvision линейки Pro Series. Камеры этой линейки продуктов представлены следующими моделями: DS-2CD7XX, DS-2CD72XX, DS-2CD8XX, DS-2CD82XX.

Таковы основные схемы распиновки кабеля типа витая пара для систем видеонаблюдения.

Ну а мы напоминаем, что наша компания «Запишем всё» с 2010 года занимается проектированием, монтажом, обслуживанием и ремонтом систем видеонаблюдения и видеодомофонов в Москве и Подмосковье.

Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

2021-02-12T17:12:11+03:0026, Ноябрь, 2020|Монтаж видеонаблюдения|

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов

Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:
