Простые и сложные способы определения фазы, ноля и заземления

Способ второй: индикаторная отвертка

Простейший индикатор в виде отвертки должен в обязательном порядке быть в ассортименте инструментов у каждого домашнего мастера. С его помощью можно легко и быстро разобраться как определить ноль на люстре не прибегая к помощи специалистов.

Чтобы проверить какой провод, необходимо оголить небольшой участок от изоляции и приложить к нему жало индикаторной отвертки. Зафиксировав контакт, к тыльной стороне инструмента необходимо приложить палец (замкнуть цепь). Если неоновая лампочка, встроенная в корпус, засветится, значит вы нашли фазовый провод. Если же свечения нет – нулевой или заземляющий.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Разновидности и функции отверток

Чисто внешне рассматриваемый прибор выглядит как самая простенькая отвертка. Разница будет видна в ручке. В рассматриваемой версии данного инструмента в корпусе ручки имеется резистор, соединенный с жалом, выполненным из металла. Именно оно и будет выступать проводником.

Наличие сопротивляющейся части позволяет сократить токовую силу до максимума, что дает возможность применять подобную отвертку максимально безопасно. В каркас устройства еще и встроен световой диод либо лампочка на основе неона, что подсоединяются к пятачку внешнего типа на пластине контакта, что расположена с внешней стороны прибора. Получается, что электричество идет по щупу и в дальнейшем по резистору, снижается до такого уровня, чтобы его показатель был максимально безопасным для осуществления работ. Именно это и является главным аспектом использования индикаторной отвертки.

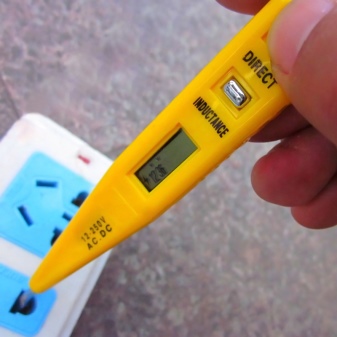

Если говорить о категориях подобных отверток, то новейшие модели, представленные на рынке, могут найти напряжение в жиле даже через глиняный, побелочный или штукатурный слой, что будет крайне удобно, ведь избавит от необходимости разбивать часть стены, чтобы добраться непосредственно до провода.

Вообще, алгоритм действия подобных инструментов в большинстве случаев одинаков. Хотя существуют различия, возникающие в зависимости от категорий, моделей и наявных функций, которые есть у той или иной модели с индикаторной функцией. Бывает так, что по своему функционалу такая отвертка индикаторного типа может заменить целый ряд довольного дорогостоящего оборудования. Например, есть решения на батарейках, что позволяют проверить целостность проводов, даже когда они обесточены, и ток по ним не идет.

Подобные варианты дадут следующие данные о цепи, что проверяется:

• присутствие звукового сигнала позволит понять, есть ли в цепи напряжение либо оно отсутствует;
• цифровое табло показывает величину напряжения, что обычно отображается в вольтах;
• использование рассматриваемой отвертки дает возможность проверить цепь постоянного и переменного тока в бытовой электротехнике;
• установить сетевую полярность;
• прозвонка электрической цепи звуковой либо световой индикацией.

Вообще, существуют две категории отверток такого типа.

С неоновой лампой. Этот вариант является распространенным и его устройство описано выше. Преимуществом такого решения будет дешевизна и простота. А недостатком является малый диапазон напряжения, с котором можно работать. Как правило, речь идет о диапазоне от 90 до 380 вольт. Да и фазный провод определить в указанном случае можно исключительно при непосредственном электроконтакте.

Благодаря наличию резистора ограничения щуп подключается к контакту с разными полярностями у диодного мостовыпрямителя. А второй контакт выводится на индикаторную рукоять, чтобы можно было прикоснуться пальцем. Малый постоянный, который возник, уходит на накопительный конденсатор. После этого активируется транзистор лавинного типа, который активирован по инверсной схеме. В финале всего этого светодиод получает пульсирующий ток. Такая отвертка может осуществить определение фазы даже при напряжении от 45 вольт. А если подключить не щуп, а маленькую антенну, то можно легко найти электрополе переменного типа.

Если говорить об области применения, то при помощи подобных отверток можно выполнять следующие типы работ:

• проверка к розеточному или выключательному контакту подключается проводник фазы;
• если розетка на удлинителе не функционирует, то можно осуществить проверку всех гнезд с применением пробника;
• осуществить проверку, куда именно подведена фаза на патроне: на основной контакт или на резьбу;
• узнать, есть ли напряжение в определенном электрическом приборе;
• проверить, насколько исправен заземлительный проводник.

Заземляющие проводники заземлители

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Желто-зеленая раскраска заземлителя

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током. Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки

При прикосновении к фазному проводу лампочка засветит

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

В каких случаях может понадобиться?

При огромном разнообразии существующих электрических приборов, существует разница в том, какое электрическое питание им нужно. В различных случаях, такие вопросы решаются по-разному.

Иногда, для этого используются специальные устройства – переходники. В некоторых случаях, является необходимым просто правильно сделанное подключение к розетке. В частности, при подключении электрической кухонной плиты, есть необходимость при подключении правильно определить, где в розетке фаза, а где «рабочий ноль».

В этом, и в аналогичных случаях, без такой информации обойтись невозможно.

Другая ситуация, где это необходимо — это разного рода ремонтные работы. При их проведении, нужно знать точно, какой провод под напряжением (он должен или быть отключён или надёжно заизолирован), а какой — нет.

При подключении многих бытовых приборов, действительно не важно с какой стороны будет фаза, а вот для выключателя люстры это может иметь значение. Поясним это.«Фаза» должна подаваться на выключатель, а «ноль» пусть будет подключён напрямую к лампам в люстре

При этом, в процессе замены лампы в люстре, при выключенном выключателе, человека не ударит током даже в том случае, когда он случайно прикоснётся к патрону люстры.

С помощью каких устройств можно узнать фазу или ноль

Для нахождения ноля или фазы можно взять и точные устройства, которые не сильно сложны в эксплуатации, но при этом помогут точно определить, в каких проводах располагается ноль или фаза.

Как определить фазу и ноль индикаторной отверткой

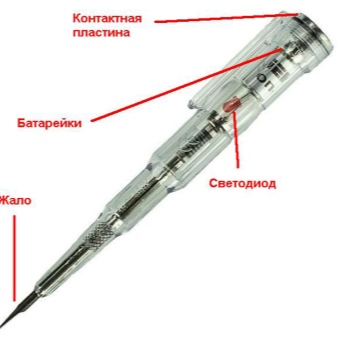

Вся внутренняя конструкция этого прибора собрана в полое тело из материала, обладающего диэлектрическими свойствами.

Вам это будет интересно Описание установленной и расчетной мощности

Основной частью такой отвертки является металлическая шпилька, которая обычно имеет плоскую форму

Чтобы уменьшить риск соприкосновения по неосторожности с остальными проводящими компонентами, находящимися поблизости с испытательной линией, открытая часть наконечника обычно маленького размера

Важно! Во время теста конец отвертки-индикатора следует считать полностью контактным. При острой нужде он способен выполнить простейшую задачу, например, отвинтив шурупы, которыми крепится крышка гнезда или переключателя

Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора.

Стержень из металла, который входит в наконечник корпуса, превращается в проводник, который соединен с конструкцией внутри отвертки. Данная электрическая микросхема состоит в первую очередь из сильного резистора с минимальным значением в 500 000 Ом. Его основная цель — снизить интенсивность тока при подключении к цепи до безопасного для человеческого организма значения.

Следующим элементом является лампочка на основе неона, которая испускает ток даже при малых токах. Взаимный электрический контакт всех компонентов цепи обеспечивается зажимной пружиной. Отвертка заканчивается заглушкой. Она ввинчивается в конец внешней оболочки (он может быть полностью металлическим или металлическим «каблуком»). Другими словами, этот элемент действует как контактная площадка во время процесса проверки.

Когда происходит касание площадки-контакта отвертки пальцем, она «присоединяется» к цепи. Во-первых, само тело обладает электропроводностью, а во-вторых, это мощный «конденсатор». По этому принципу происходит процесс поиска фазы и ноля.

В случае, когда шип отвертки попадает в фазу и цепь замкнута, напряжения хватит для генерации тока, который не причиняет вреда человеческому телу, вызывая загорание неона. В той же ситуации, если тест падает на нулевую точку контакта, свечение не будет испускаться.

Индикаторная отвертка

Мультиметром

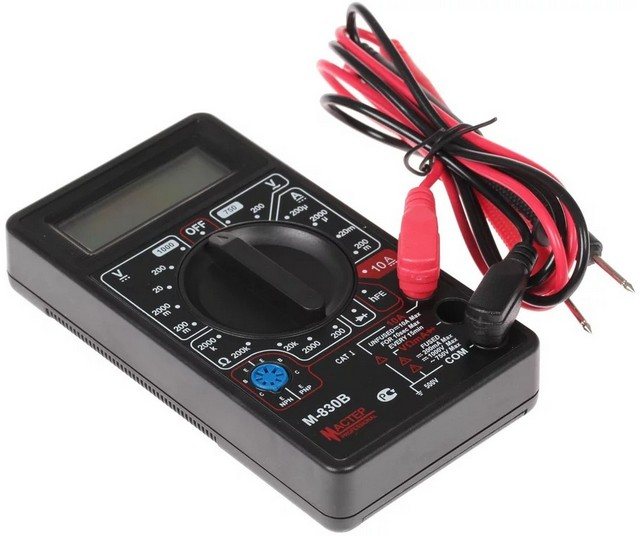

Мультиметр — это еще одно контрольно-измерительное устройство, которому необходимо овладеть домашнему мастеру. Цена прибора невысока ( стоимость полностью функциональной модели составляет от 300 до 500 рублей*). Более того, если такое приобретение возможно, оно определенно востребовано, так как устройство многофункционально.

Мультиметр

Мультиметр должен быть одним из элементов инструментального «арсенала» хорошего хозяина дома или квартиры.

Вам это будет интересно Напряжение переменного тока

Важно! Если проводка состоит из трех каналов: фазового проводника, нейтрального провода и канала защитного заземления, но без цветового кода, или, если он неясен, или если его надежность неизвестна, можно использовать метод исключения

Тестер

Как с помощью тестера определить фазу:

1. Мультиметр готовится к работе. Черные измерительные провода подключены к разъему COM, а красные измерительные провода — к разъему измерения напряжения.
2. Переключатель режима работы помещается на секцию, предназначенную для замеров напряженности переменного тока (~ V или ACV), и стрелка будет установлена ​​на значение, которое превышает значение в сети. В другой вариации это может быть, например, 500, 600 или 750 вольт.
3. Далее выполняется измерение напряжения между зачищенными проводниками. В этом случае может быть три комбинации. Первая — между фазой и нулем напряжение должно быть близко к стандартному напряженность равная 220 вольт. Вторая — между фазой и землей может быть одинаковое напряжение. Однако, действительно, если линия оборудована системой защиты от утечки тока (устройство защиты от остаточных токов — УЗО), эта защита может работать должным образом. Если УЗО нет или ток утечки мал, напряжение остается в пределах номинального диапазона. Третья — между нулем и землей не должно быть напряжения

Это только последний вариант, показывающий, что провод, который не включает измерение, является фазовым.

Важно! После проверки напряжение нужно отключить, и оголенный конец провода должен быть изолирован и маркирован. Например, можно наклеить белую ленту и сделать на ней соответствующую надпись

Определение фазы мультиметром

Как определить фазу и ноль без приборов

Иногда бывают ситуации, когда отвертки для определения фазы либо мультиметра под рукой нет, но нужно выяснить, какой провод чему соответствует. Поэтому следует ориентироваться по цветовой маркировке проводов силового кабеля. В отношении маркировки проводов существует стандарт IEC 60446-2004, которого должны придерживаться производители кабелей, а также электромонтажники, выполняющие подключение той или иной электроарматуры.

Чтобы определить по цвету провода, какому проводнику он соответствует, нужно придерживаться следующей маркировки:

• синий или голубой — ноль;
• коричневый — фаза;
• заземление — зелено-желтый.

Однако фазный провод бывает не только коричневым. Часто встречаются и другие расцветки, например белая или черная, но она будет отличной от земли и нуля. Визуально определить провода можно в распределительной коробке, люстре и других точках запитки.

Есть еще один вариант, как определить, где фаза и ноль при отсутствии приборов. Для этого потребуется лампа накаливания с патроном и двумя небольшими отрезками проводов. После подсоединения проводников к патрону можно начинать работу. Краем одного провода касаются трубы отопительной системы, другим — проверяемых проводников. Если в момент контакта лампа зажигается, то это указывает на наличие фазы. Труба для проведения подобного мероприятия должна быть металлической, поскольку пластиковая не проводит ток.

Watch this video on YouTube

Нужно учитывать, что этот способ хоть и позволяет выявить фазу и ноль, но является опасным, поскольку велика вероятность получить удар электрическим током. Поэтому более безопасно для рассматриваемых целей использовать неоновые лампочки.

Как пользоваться индикаторной отверткой?

Прозвонка проводов с помощью мультиметра — что это значит и как выполняется

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

  Лучшие стабилизаторы напряжения для дома — сравнение популярных моделей

Как подключить розетку с заземлением?

Проверка электродвигателей разного вида с помощью мультиметра

Схема подключения УЗО и автоматов в щитке

Ошибки пользователей мультиметра

Китайские мультиметры настроены работать, даже если неправильно поставлены щупы. Сломать прибор случайно остерегайтесь. Избегайте способа: воткнуть черный провод в разъем измерения высоких токов, красный – на свое место. Попытаетесь измерить переменное напряжение высоковольтной линии – ремонт обеспечен. Нельзя применять неправильные диапазоны. Зарекитесь пытаться измерить переменное напряжение, применив шкалу постоянного. Проверка фаз станет последней в жизни мультиметра.

Прибор выводится из строя большим напряжением переменной полярности. Прочее (к примеру, неправильная полярность щупов) не так страшно.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Что такое заземление и нейтральный провод

Нейтральный проводник также балансирует потенциалы в нескольких фазах. Согласно ПУЭ, задача нейтрали — обеспечивать током потребителей. Ее необходимо соединять с глухо заземленной нейтралкой трансформатора. В частных домах и квартирах, где используются однофазные электросети, для работы оборудования должно быть два кабеля: фазовый и нулевой. «Ноль» соединяется с «землей», и на нем потенциал должен равняться 0. Подключается к «земле» с помощью контура заземления.

Соответственно должно отсутствовать напряжение. При нарушении связи с ней во время работы оборудования оно будет под таким же напряжением, как и на фазе, соответственно – 220. На современных схемах он обозначается буквой N, а в советских документах, уже устаревших, использовалась цифра 0. Согласно ПУЭ, кабель необходимо покрыть изоляцией синего цвета.

Заземляющий проводник, согласно ПУЭ, нужен с целью безопасности. В нормальных условиях на нем отсутствует напряженность, и работает он как проводник, только если повреждена изоляция проводящего фазу или ноль. Соответственно, заземление нужно, чтобы при поломке не возникло дополнительных проблем. К примеру, когда у вас пробита защита холодильника, а сам холодильник не заземлен, прикосновение к нему будет равносильно прикосновению к фазе 220 В. А если холодильник заземлен, то током не ударит, так как потенциал уйдет в землю.

Чтобы уравнять разные напряжения, все концы фазных обмоток соединяются в узел, который и называется нейтральной точкой, для чего применяют нейтральный провод при соединении в «звезду». Схема «звезда» с нейтралью применяется на практике, т.к. в ней при произвольной нагрузке отсутствует перекос фаз по напряжению, т.е. все фазные напряжения равны.

Если учесть все изложенное выше, то наверняка вы поняли критическую важность нейтрального кабель, уравнивающего напряжения в нескольких фазах, ведь его отсутствие грозит серьезными проблемами – от повреждения и потери оборудования до пожаров и даже риска смертельного поражения током человека

Как работают более сложные, активные индикаторные отвертки

Простейшие индикаторной отвертки используют контактный метод измерения, то есть, чтобы определить наличие напряжения надо обязательно прикасаться жалом к проводнику. Это достаточно удобно, но не решает большинства задач, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

инструкция по эксплуатации индикаторной отвертки (кликните для увеличения)

Более совершенной модели индикаторных отверток могут работать бесконтактным способом – они реагируют на электромагнитное поле, которое возникает в любом проводнике при протекании сквозь него электрического тока. Устройство таких открыток гораздо сложнее — в них уже есть своя схема и отдельное питание. Большинство оснащены звуковой индикацией. Отдельной категорией идут индикаторные отвертки с ЖК экраном – такие модели могут даже показывать какое напряжение в измеряемой сети.

Принцип работы очень простой – в отвертке есть катушка и когда она попадает в поле вокруг проводника, то в ней появляется электрический ток, который заставляет светиться индикаторную лампу и звучать зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы в проводке даже сквозь стену – без такого устройства пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед тем, как пользоваться отверткой индикатором с возможностью бесконтактного определения наличия напряжения, надо не забывать включать их питание – чтобы не садилась батарейка, на них есть переключатель.

Как пользоваться как пользоваться такой индикаторной отверткой можно узнать просмотрев эту краткую видео-инструкцию:

Кроме индикаторных отверток существуют другие виды детекторов напряжения, узнать о которых вы можете прочитав эту статью.

Как определить фазу и ноль мультиметром

Прибор, которым измеряют напряжение, ток и сопротивление, называется мультиметром. Чтобы выявить фазный и нулевой провод с его помощью, сперва нужно настроить устройство, для чего выбирают необходимый предел измерений. В случае с цифровыми приборами устанавливают 600, 750 или 1000 «~V» или «ACV».

Определение фазы производится следующим образом: один из щупов прибора подключают к контакту розетки или кабеля, а до второго щупа дотрагиваются рукой. При отображении на дисплее значения около 200 В это будет указывать на наличие фазы. Показания могут отличаться, что зависит от отделки пола, обуви и т.п. Если прибор отображает нули либо напряжение в пределах 5-20 В, значит, контакт соответствует нолю.

Разберем ситуацию со схемами

С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.

Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.

Представим ситуацию, когда нулевой провод по какой-то причине разорван:

• потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
• механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
• несанкционированное вмешательство доморощенного «электрика»;
• авария на подстанции (возможно отключение только нулевой шины).

На схеме это выглядит следующим образом:

При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.

Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.

А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.

Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.

Для справки: Обычно используется цветовая маркировка проводов:

1. Фаза — коричневого или белого цвета.
2. Рабочий ноль — синего цвета.
3. Защитное заземление — желто-зеленая оболочка.

Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.
