Пайка пластиковых труб своими руками

Плюсы и минусы

Достоинств у материала довольно много:

• Сравнительно лёгкий вес. Полипропиленовые трубы весят в 9 раз меньше, чем металлические. Их проще транспортировать и монтировать.
• Цена на одну трубу 4 м – в пределах 30-110 рублей.
• Монтаж не требует профессиональных навыков. Потренироваться на запасных деталях стоит, но много времени это не займет.
• Надёжное и герметичное соединение деталей трубопровода и любой другой конструкции. Его обеспечивает пайка. Места стыков защищены от воды и протечек и также прочны, как сама труба.
• Материал поддаётся обработке. Можно делать прямые и косые срезы, нарезать их на фрагменты от 1 см в ширину до любой нужной длины. Это удобно, когда трубы приходится монтировать в труднодоступных местах.

• Материал соответствует требования ГОСТа. В производстве используют материалы, которые могут контактировать с питьевой водой.
• Технические характеристики удовлетворяют требованиям СНиП для монтажа труб в разных эксплуатационных условиях. Допустим монтаж внутри помещения и снаружи (под землёй).
• Полипропилен не ржавеет. В составе нет материалов, которые поддаются коррозийным процессам.
• Изделия не нужно красить. Они уже имеют белый или другой цвет и полуматовую поверхность. Краситель добавляют в сырьё на первом этапе производства, поэтому пигмент надежно закрепляется. Через 10 лет службы изделие будет иметь тот же цвет.

• Для каждой задачи – своё решение. Если нужно провести холодную воду, есть PN10, для кипятка – PN25.
• Вода по трубам течёт бесшумно. Тишину обеспечивает толщина и плотность материала.
• Внутри трубы не появляется отложений от постоянного тока воды.
• Срок службы – до 50 лет.
• Безотходное использование. Из остатков труб можно делать полезные и красивые вещи для дома и быта.

Но недостатки всё же есть:

• Трубы подвержены растяжению при высоких температурах. Даже армированные.
• Изделия нельзя гнуть. Чтобы изменить направление трубы (поворот за угол, вниз и далее), нужно использовать фитинги.
• Для пайки необходимы специальные инструменты.
• На поверхности труб могут оставаться царапины от механических повреждений. Целостности это не вредит, но внешний вид пострадает.
• Армированные трубы требуют подготовки перед пайкой. Только изделия со стекловолокном можно спаять сразу, а алюминий и фольгу нужно зачищать.

Как правильно выбрать пластиковые трубы?

Низкое качество пластиковых труб может стать причиной серьезной аварии с последующим дорогостоящим ремонтом, поэтому покупайте их только в достойных доверия магазинах. Не менее важен и выбор производителя: лучше не экономить и приобрести продукцию известной, авторитетной компании.

Пайка труб от разных производителей может закончиться неудачей из-за различий в химическом составе материала.

ПП-трубы армируются не только фольгированным алюминием, но и стекловолокном.

Его зачищать не нужно, так как этот материал, во-первых, тоже плавится при температуре в 260 градусов и, соответственно, участвует в процессе пайки, а во-вторых, не боится контакта с влагой, в отличие от алюминиевой фольги.

Для тех, кто с целью экономии решил приобрести ПП-трубы от малоизвестного производителя, стекловолокно также является более предпочтительным. Оно не столь требовательно к соблюдению технологии производства, как алюминиевая фольга, так что вероятность приобрести бракованное изделие будет гораздо ниже.

Цвет пластика обычно значения не имеет. Но тут есть исключения: оранжевый цвет обычно означает, что труба предназначена для укладки в траншею; черный цвет у ПП-труб говорит о том, что изделие устойчиво к УФ-излучению.

Советы специалистов

Чтобы обеспечить максимальную надёжность мест соединения трубопровода специалисты советуют придерживаться следующих требований:

• правильно начинать сварочные работы через 10 минут с момента разогрева паяльника;
• выполнять операции по сварке или пайке деталей только при плюсовой температуре окружающей среды;
• участкам труб, соединённым способом сварки, необходимо дать возможность остыть, не допуская их смещения относительно друг друга или перекручивания;
• на толщине стенок более 6 мм сварка изделий встык выполняется двойным швом. При меньшей толщине стенки стык можно запаять одним швом;
• все элементы конструкции, фиксируемые посредством пайки, должны быть от одного производителя, так как они могут разниться по составу ингредиентов в сырье, что негативно повлияет на качество сварного шва.

Пайка в труднодоступных местах и углах

При пайке труб, расположенных в труднодоступных местах, например, близко к поверхности стен или потолка, применяется специальный приём, заключающийся в последовательном нагреве паяльным аппаратом прямого и ответного участка соединения. Прогревать фланец прямого участка необходимо большее количество времени, чтобы он не успел остыть, пока в работе будет находиться ответная часть заготовки.

Плавности линии в местах угловых стыков труб можно добиться при использовании специальных угловых переходников и фитингов

При этом важно заранее очень точно разметить на подводящих трубах глубину их вхождения в тело угловой детали

Соединение пластиковых труб без пайки

Пластиковые трубы не обязательно сваривать, их можно соединить и с помощью специального клеящего состава. Он наносится на всю заранее обезжиренную поверхность участка трубы, который будет вводиться в раструб. В раструбе же внутренняя поверхность также обезжиривается и покрывается клеем, но только на 2/3. Для лучшего сцепления поверхности труб под клеевое соединение перед обезжириванием обрабатывают наждачной бумагой.

Подготовленную часть трубы вводят в раструб до упора и проворачивают на 90 градусов. В таком положении склеиваемые детали следует удерживать 1 — 1,5 минуты, пока клей не схватится.

Канализационные трубы из пластика, ведущие к септику Танк, можно соединить с помощью компрессионного фитинга. При этом способе процесс соединения труб состоит из следующих этапов:

• зачистки верхнего слоя на трубе от загрязнений;
• снятия фаски на торце;
• ослабление накидной гайки на фитинге и установка в него конца трубы;
• закручивание гайки в обратное положение, в этот момент происходит зажим(компрессия) трубы обжимным кольцом.

Фиксация фитингов выполняется вручную или с помощью рожкового ключа. Прилагаемое усилие не должно быть чрезмерным, иначе трубы могут лопнуть.

Раструбный способ предполагает использование высокоэластичного уплотнительного кольца. Герметичность соединения обеспечивается сжатием прокладки между стенками раструба и гладким концом трубы.

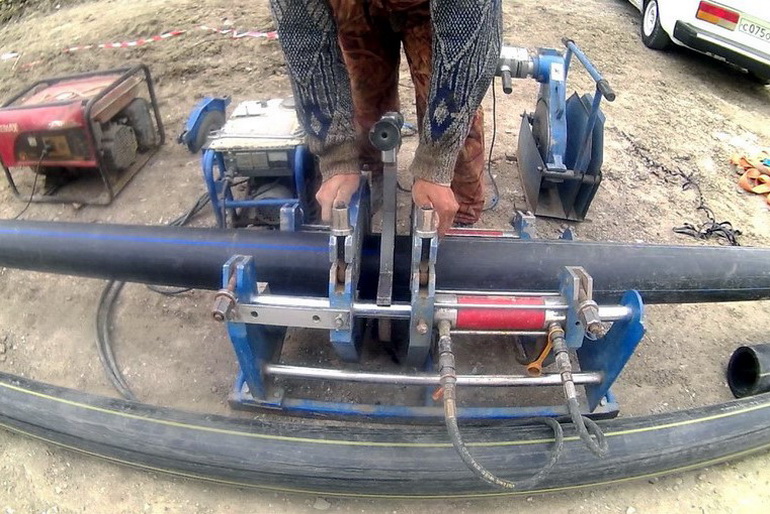

Сварка пластиковых труб большого диаметра

Для соединения труб диаметром более 50 мм и толщиной стенки от 4 мм применяют технологию стыковой пайки, которая заключается в одновременном проваривании торцов 2 сегментов по всей плоскости. Самое сложное в этом способе сварки — правильно выполнить центровку стыков и обеспечить нужной длины зазор между деталями.

Поэтому в процессе стыковой сварки труб большого диаметра используются направляющие или трубный центратор. Он обеспечит качественную и надёжную фиксацию отрезков для сварки.

Сами работы ведутся в следующем порядке:

• подготовка труб и зачистка кромок;
• закрепление элементов в трубном центраторе;
• сварка стыков изделий.

Как правильно паять полипропиленовые трубы: 3 современных метода

Настоящий домашний мастер старается всегда обходиться без помощи профессионалов в любом ремонте. И при необходимости заменить отопительные трубы ПВХ или водопровод в квартире тоже можно обойтись своими силами.

Применение для разводки водопровода полимерных труб дает преимущество в том, что не нужно работать со сваркой, с нарезанием резьбы, и поэтому работа значительно облегчается.

Перед монтажом полипропиленовых труб необходимо иметь представление о том, как работать с паяльником для ПВХ труб, приобрести необходимый инструмент и материалы.

Как правильно паять

Как правильно делать соединения, чтобы они были герметичными?

Для трех самых распространенных способов пайки ниже приведено подробное описание всех операций:

Раструбная

1. Для пайки труб небольшого диаметра (до 50 мм) используется простой ручной аппарат. Если нужно соединять трубы большого диаметра, то пользуются устройством с центрирующими приспособлениями.
2. Две разогревающие насадки представляют собой гильзу, на которую надевается ПВХ труба. Еще в этой конструкции есть дорн (приспособление для перемещения заготовки в отверстии гильзы), в который вставляется соединительная муфта.
3. Аппарат для пайки полипропиленовых труб нужно установить на ровную горизонтальную поверхность и оставить для разогревания до требуемой температуры. Процесс разогрева длится 10-15 минут – это зависит от мощности аппарата.
4. При пайке труб, которые принадлежат к категории PN 10 и PN 20 (разница в рабочем давлении) нужно очистить стыки от грязи и заусенцев. Если нужно паять армированные трубы ПВХ, то нужно шейвером снять верхнюю часть трубы, чтобы она легко наделась на фитинг. Шевингование делается на глубину вхождения трубы в муфту.
5. Фитинг и труба надеваются на насадки паяльника и выдерживаются для разогрева нужное время, которое определяется мощностью паяльника и температурой в помещении. Инструкции по временной выдержке есть в документации к аппарату.
6. Нагретые детали нужно быстро снять с устройства и соединить друг с другом поступательным движением. Круговые движения не допускаются.
7. Соединенные детали нужно выдержать в неподвижном положении некоторое время, чтобы трубы не деформировались. После полного остывания участка соединение готово к эксплуатации.

Монтаж трубопровода диаметром больше 50 мм делается другим способом — используется стыковое соединение фрагментов. Такой способ пайки эффективен и оправдан только для труб с толщиной стенки более 4 мм.

1. Перед пайкой торцы труб нужно выровнять так, чтобы они были параллельны друг другу.
2. Использовать центрирующие приспособления обязательно, так как нужно соблюдать строгое совпадение осей.
3. Для разогревания поверхностей используют дисковый нагревательный элемент, у которого поверхность нагрева идеально плоская.
4. Остальные технологические операции – такие же, что и при раструбной пайке.

Пайка седел

Это разновидность стыковой пайки. При таком способе пайки к поверхности трубы нужно припаять специальное седло, которое имеет раструб с углом 90˚. Собирая трубопровод из полимерных труб, используют специальный паяльник для полипропиленовых труб.

После остывания этого фрагмента нужно просверлить через седло отверстие в ПВХ трубе. Затем к седлу нужно припаять другую трубу. У вас должна получиться конструкция из труб, которая по форме напоминает букву «T».

Ваши движения должны быть четкими быстрыми. При отсутствии опыта пайки попробуйте сделать несколько пробных швов.

Паять трубы из полипропилена самостоятельно — несложно, но эта работа требует аккуратности и внимательного отношения. Главное — соблюдать время нагрева элементов и выдержку при остывании деталей – от этого зависит качественный шов соединений.

При какой температуре паять полипропиленовые трубы?

Полипропилен начинает плавиться при температуре 140°C, а рабочая температура паяльника обычно составляет 260°C, чтобы обеспечить полную диффузию материалов.

Как правильно паять полипропиленовые трубы: 3 современных метода Для соединения полипропиленовых труб используются электрические и газовые паяльники. Трубы можно паять дома и самостоятельно – для этого нужно изучить методику пайки и купить не набор необходимых инструментов.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Монтаж трубопровода

Порядок действий:

1. С помощью ножниц отрезать необходимый кусок трубы, следя, чтобы плоскость торцов была перпендикулярна продольной оси трубы.
2. Подготовить фитинги требуемого диаметра – немного меньшего в холодном состоянии, чем внешний диаметр трубы.
3. Поверхности соединяемых элементов очистить от всех загрязнений и обезжирить – можно использовать как мыльный раствор, так и спирт.
4. Установить на насадки паяльника элементы и разогреть их; в гильзу вставляют трубу, на дорн надевают муфту.
5. Выдержать необходимое время разогрева, указанное в идущей в комплекте к паяльнику инструкции.
6. Снять элементы с насадок и плотно прижать друг к другу, не давая вращаться вокруг оси.
7. В результате у края муфты возникает грат – валик образовавшегося при плавлении материала.
8. Дать соединению остыть естественным путем.

Если соединение не удалось, следует вырезать испорченный кусок трубы и повторить процесс с новой муфтой.

Инструменты для пайки

Чтобы соединить между собой отдельные части водопровода, необходимо использовать технологии температурного воздействия. Пайка или сварка пластиковых труб позволяет обеспечить диффузию молекул пластмассы, как результат получается прочное и герметичное соединение.

Фото – аппарат для пайки пластиковых коммуникаций

Эти работы проводятся при помощи специальных устройств – сварочного инвертора для пластиковых труб или пистолета:

1. Сварочник считается более профессиональным аппаратом и в основном используется опытными сантехниками. Его цена на порядок выше стандартного бытового пистолета;
2. Пистолет представляет собой своеобразный паяльник, который может точечно воздействовать на отдельные части пластиковых или металлопластиковых коммуникаций.

Аппараты для сварки можно классифицировать по мощности. Сейчас наибольшей популярностью пользуются универсальные модели на 1500–1600 Вт. Они удобны для бытового использования, кроме того в комплекте идет также комплект насадок для работы с различными типами трубопроводов.

Фото – конструкция паяльника

Нужно отметить, что помимо специальных устройств также понадобятся дополнительные инструменты. В частности, это ножницы для резки водопроводных деталей. А также роликовый труборез, который позволяет обеспечить максимально ровный и гладкий срез на поверхности коммуникаций.

Также при работе с металлопластиковыми или армированными фольгой трубами понадобится инструмент для зачистки – шлифовщик. Он выровняет кромку среза, на которой часто после обрезки нужного участка остаются небольшие неровности. Если проигнорировать этот процесс, то соединение может получиться недостаточно прочным и герметичным, что повлияет на работу всей канализационной системы.

Если требуется пайка труб из пластика большого диаметра – от 110 мм, то применяется электрическая муфта. Она насаживается на соединение и нагревает место стыка. В процессе главную роль играет центрирование отдельных участков коммуникаций, т. к. проконтролировать процесс во время сварки практически невозможно. Для работы с таким устройством применяется специальным центрирующий станок, который позволяет выровнять поверхность среза, чтобы получить максимально плотный шов. Мощность муфт несколько отличается от мощности сварочных аппаратов и пистолетов для пайки, в большинстве случаев требуется немного большие показатели – свыше 1500 Ватт.

Также часто в домашних условиях используется холодная пайка. Технология подразумевает применение агрессивного клеящего состава, который обеспечивает диффузию молекул пластика без использования нагревающих элементов. Главным достоинством способа является простота. Такая сварка легко производится даже без опыта, кроме того не требуется закупка дополнительных аппаратов. Но вместе с этим такая спайка считается недолговечной, т. е. это скорее, срочные меры, нежели вариант постоянного соединения труб.

Фото – пример холодной пайки пластиковых коммуникаций

Купить инструмент для пайки пластиковых труб можно практически в любом сантехническом магазине, в среднем он стоит от 800 рублей до нескольких десятков тысяч. К примеру, в Севастополе стоимость WESTER DWM 1000B варьируется в пределах от 1800 рублей до 2000.Цена зависит от заявленной мощности аппарата, марки и его назначения.

Видео: как правильно паять пластиковые трубы

Пошаговая инструкция по пайке пластиковых труб

Пайка трубопровода состоит из трёх основных фаз — нагрева, стыковки, фиксации и охлаждения элементов, для выполнения которых нужна определённая подготовка, соблюдение температурного режима и правил безопасности.

Меры безопасности

В процессе пайки нужно соблюдать элементарные меры безопасности для работы с электроинструментом:

• паяльник должен быть защищён от попадания атмосферных осадков, грязи и брызг;
• до подключения аппарата к сети, необходимо убедиться в его исправности, целостности шнура питания и вилки;
• во время работы следует проветривать помещение и пользоваться термоперчатками;
• не прикасаться открытыми участками кожи к нагретым поверхностям.

Подготовка элементов и деталей

На этом этапе необходимо выполнить:

• нарезку изделий на отрезки нужной длины;
• зачистку срезов от заусениц и их тщательную шлифовку;
• обезжиривание срезов спиртовым раствором;
• нанесение засечки, по которой можно будет вести контроль глубины введения труб в аппарат;

Подготовка паяльника

Аппарат нужно включить в сеть заранее, выставить терморегулятор в нужное положение и разогреть изделие до рабочих температур в зависимости от вида пластика.

Обычно время разогрева паяльника составляет 30 минут, пока не погаснет лампочка. К работе же прибор будет готов через 10 мин после достижения установленной температуры.

При какой температуре паять пластиковые трубы

Для пайки полиэтиленовых изделий терморегулятор на приборе устанавливают на 220ºС, для полипропиленовых — на 260ºС. Если регулятор отсутствует, можно придерживаться параметров нагревания деталей из таблицы 1.

Наименование параметр	Диаметр труб, мм
20	25	32	40	50	63
Время нагрева изделий, сек	6	7	8	12	18	24
Время нагрева изделий, сек	4	4	6	6	6	8
Время остывания, мин	2	2	4	4	4	6

Правила стыковки

При сборке стыков необходимо следить за совмещением кромок, чтобы у обеих изделий совпадали поверхности и не смещалась ось трубопровода. Зазор между кромками должен быть равномерным по всему диаметру с размером в 2 — 3 мм.

Соединение трубы

Разогретые детали снимают с насадок паяльника и соединяют друг с другом, слегка прижимая торцами. Затвердевание полимера произойдёт через 2-3 минуты.

Зачистка и охлаждение соединений

Место соединения должно находиться в неподвижном положении, пока пластик не остынет до температуры 38 — 42 градуса. Для этого соединённые детали фиксируют в хомуте или клипсе до момента охлаждения.

Проверяем качество соединения

По окончании сварки все стыки подлежат визуальному осмотру. У качественно выполненного сварного шва должна быть ровная поверхность, без следов пористости, трещин, складок и чрезмерного блеска, которые возникают при перегреве. Наплыв в зоне шва должен быть сплошным и равномерным по всей окружности соединения и возвышаться над наружной поверхностью не более чем на 2 мм — для изделий с толщиной стенки до 10 мм.

Инструмент для пайки полипропиленовых труб

В первую очередь следует определиться с выбором инструмента, который применяется для пайки труб из полипропилена. Для выполнения работ на бытовом уровне вполне достаточно приобрести недорогой минимальный комплект оборудования, в состав которого входят:

Сварочный аппарат (паяльник). Основная задача этого инструмента разогреть поверхности соединяемых элементов до температуры 260 градусов. Именно при таких условиях возможен процесс диффузионной сварки, в результате которого получается неразъемное соединение, которое по своим свойствам не уступает материалу основной трубы.

Перед тем как выбрать паяльник для пластиковых труб, необходимо определить основную сферу его применения. Для бытового использования вполне достаточно моделей, мощность которых составляет 900-1200 Вт, для профессиональных целей стоит приобрести более мощное оснащение, стоимость которого значительно дороже.

При выборе стоит обращать внимание на следующие конструктивные особенности инструмента:

1. Удобная рукоятка, которая должна обеспечить выполнение работ навесу, при этом ее конструкция должна обеспечить исполнителя безопасные условия работы, предохранять от ожогов.
2. Наличие подставки, которая обеспечит устойчивость инструмента при стационарном выполнении работ.
3. Регулятор мощности (температуры нагрева) у бытовых моделей обычно выполнен в ступенчатом виде. То есть он позволяет установить только два определенных значения нагрева рабочего органа инструмента. В профессиональных моделях применяется плавная регулировка температуры, это позволяет при работе с другими материалами более точно установить режим пайки.
4. Паяльник для пластиковых труб должен быть оснащен системой автоматики, которая отключает инструмент при наборе оптимальной для пайки температуры, и включает его при остывании до минимально допустимого значения.

Именно эти особенности конструкции паяльника определят удобство работы с ним и его долговечность.

Насадки для пайки труб. В недорогие комплекты инструмента входит обычно 3-4 насадки для работы с трубами различного диаметра. При необходимости такие насадки приобретаются отдельно. Основная особенность таких элементов заключается в качественном антипригарном покрытии. Обычно для этих целей применяется тефлон, на профессиональном инструменте используется более качественный слой этого материала, что практически предотвращает налипание полипропилена в процессе пайки.

Для резки полипропиленовых труб применяются специальные ножницы для пластика. Они отличаются усиленной конструкцией, позволяющей резать даже армированные трубы. Такой инструмент есть в любом минимальном комплекте для пайки полипропиленовых труб.

Для работы с армированными трубами необходимо также и приспособление, позволяющее снять с заготовки фаску вместе со слоем алюминиевой фольги. Паять армированные трубы без удаления этого слоя не представляется возможным. Конечно, удалить армирование можно и при помощи простого ножа, но таким приспособлением операция выполняется быстрее и качественней. К сожалению, в большинстве наборов инструмента такое приспособление отсутствует, поэтому необходимо позаботиться об его отдельном приобретении.

Технология пайки пластиковых труб

Работы по соединению пластиковых элементов путем пайки включают ряд основных этапов. Не имея опыта пайки пластиковых труб, желательно заранее выполнить два-три пробных соединения. Для контроля правильности сварки остывший образец желательно разрезать вдоль оси, убедившись в монолитности соединений.

Подготавливая соединительные элементы, следует учитывать, что внутренний диаметр фитинга должен быть чуть меньше наружного диаметра совмещаемой с ним трубы

Подготовка элементов

С помощью резака или ножниц нарезают трубы необходимой длины, выдерживая угол наклона срезов в пределах 35-45°. При необходимости спаять металлопластиковые трубы, обрезанные концы обязательно зачищают шейвером.

Срезы и рабочие детали поверхности обезжиривают мыльным или спиртовым раствором. По краю срезов маркером наносят метки, которые будут выступать ориентиром при состыковке элементов.

Выполнение пайки

Нагрев паяльник с насадкой до необходимой температуры, на гильзу до полной глубины сварки вставляют конец трубы, а на дорн нанизывают раструб фитинга. Операция спаивания происходит очень быстро и длится не более 10 секунд. Отсчет времени начинается с момента насаживания концов.

Время выдерживания и температуру, при какой паять пластиковые трубы определяют по таблице

Если необходимо спаять металлопластиковую трубу с соединительным элементом, на нагревательную гильзу сначала надевают фитинг, для прогревания внутренних стенок которого требуется больше времени. Плотная посадка фитинга на гильзе – обязательное условие качественного разогрева.

В процессе нагрева пластиковых элементов следует избегать любых поворотов. Максимально допустимый угол поворота не должен превышать 10°С.

Совет: в целях безопасности пайку пластиковых труб лучше выполнять в защитных очках и перчатках.

Сборка конструкции

Оплавленные торцы разогретых элементов снимают с паяльника и соединяют между собой, ориентируясь на нанесенные маркером риски. При соединении деталей недопустимы никакие повороты по оси на полную глубину раструба фитинга механические нагрузки.

Наглядно процесс, как спаять пластиковые трубы, представлен в видео-ролике:

При правильном запаивании пластиковых труб у края раструба образуется сплошной наплыв по окружности, внешне напоминающий небольшое кольцо.

Совмещая детали, особое внимание уделяют правильному положению кранов и тройников. В собранной конструкции ручка крана должна легко прокручиваться в любое положение

Соединенные детали оставляют до полного остывания, не допуская их прокручивание. Если соединительный шов получается некачественным, узел срезают и операцию повторяют.

• Челябинский завод изоляции труб (ЧЗИТ)
• Энгельсский трубный завод (ЭТЗ)
• Кстовский трубный завод
• Нижнетагильский трубный завод Металлинвест (НТТЗМ)
• Набережночелнинский трубный завод «ТЭМ-ПО»

Добавить компанию

• Выполняем расчеты на прогиб трубы самостоятельно
• Особенности врезки в газовые трубы
• Борьба с конденсатом из вытяжных труб
• Способы устранения течи труб под давлением
• Как сделать грибок на трубу дымохода своими руками

ТрубСовет .ру Мы знаем о трубах все

2015–2017 TrubSovet.ru. Все права защищены

При копировании материалов с сайта, обязательно размещайте обратную ссылку на trubsovet.ru

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Преимущества клеевого соединения труб

Трубы из полимеров сваривают, склеивают или соединяют между собой механически. Первый способ самый популярный. Для сварки используют специальное оборудование и насадки, подобранные по диаметру трубопровода.

Такую работу лучше поручить профессиональным мастерам. Вариант – арендовать или купить собственный аппарат. Это дорого, зато поможет освоить еще один полезный навык.

Метод соединения с помощью клея менее распространенный, однако не менее эффективный. Его принято называть «холодной сваркой». Клеевые швы получаются настолько же (а иногда даже более) надежными, как и сварные. Единственный нюанс: практически все типы клеев для пластиковых труб рассчитаны на системы холодного водоснабжения и могут быстро утратить свои свойства под воздействием высоких температур.

Плюсы склеивания ПВХ-труб с помощью специальных композиций:

1. Снижение рисков возникновения протечек. При склеивании отрезков трубопровода детали соединяются на молекулярном уровне. Швы абсолютно герметичны, а начать протекать они могут начать только под воздействием высокой температуры или давления.
2. Минимальные трудозатраты. Для склеивания труб не нужны какие-то дополнительные сложные процессы. Это простой метод, не требующий особых навыков.
3. Быстрый и дешевый монтаж. Все операции можно выполнить своими руками. Достаточно только купить материалы и подобрать правильный клеевой состав. Не нужно искать сварочный аппарат.
4. Малый расход энергоресурсов. Аппарат для сварки полимерных труб работает от электросети, а для склеивания деталей оборудование не требуется. Это дополнительная экономия на материалах и энергоресурсах.
5. Универсальность. Метод подходит для соединения деталей трубопровода любого диаметра – от 6 до 400 мм. Его можно применять при монтаже водопроводной и канализационной систем.

Холодная сварка – дешевый и удобный способ монтажа трубопровода. Для его применения не нужно ничего, что способно привести к удорожанию работ: не приходится тратиться на дополнительные соединительные элементы или спецоборудование.

Принцип действия всех видов клеев для полипропиленовых труб примерно одинаков. Составы частично растворяют полихлорвинил и прочно связывают частицы. В композиции входят присадки, улучшающие адгезию. При склеивании растворитель быстро испаряется, а состав отвердевает, набирает прочность. В результате получается высокопрочное соединение.

На рынке можно найти продукцию для создания высокопрочных соединений и зарубежных, и отечественных производителей.

Обзор лучших марок

Во всех рейтингах клеев для труб ПВХ лидируют торговые марки Tangit (Германия), Genova (США), Griffon (Нидерланды), Gebsoplast (Франция). Покупатели неплохо отзываются о клеях «Феникс», «Винилит», «Марс» и других, но они не настолько востребованы и популярны.

Все виды клеев для полимерных труб действуют по одному принципу, выпускаются в упаковках различного объема, а выбирать подходящий состав следует в зависимости от назначения и технических характеристик.

Рекомендации производителей – на первом месте

При работе с клеями всегда следует читать рекомендации производителей. Многие составы нельзя оставлять открытыми более нескольких минут, т.к. они быстро схватываются, что затрудняет их дальнейшее использование. Среднее время, в течение которого клей может оставаться открытым, – 4-5 минут.

При покупке конкретной марки клея стоит обратить внимание на его подготовку к работе. Некоторые виды достаточно просто перемешать, а вот двухкомпонентные составы приходится правильно соединять, следить за их консистенцией. Есть риск неправильного смешивания, что приводит к утрате или изменению клеящих свойств

Есть риск неправильного смешивания, что приводит к утрате или изменению клеящих свойств.

Цвет и вязкость имеют значение. Опытные сантехники отдают предпочтение составам средней вязкости. Их легко наносить, а при соединении деталей такой клей не растекается, его не приходится лишний раз удалять салфетками. Что касается цвета, то бесцветный состав подходит для белых и цветных труб. Его не видно, даже если капли выступили за пределы склеиваемой зоны и застыли.
