Схемы подключения автомата

Последствия неправильного подключения

Если неправильно подключить автомат, это может стать причиной быстрого выхода из строя прибора и короткого замыкания, приводящего к пожару. Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата:

Питающий провод заводится снизу. По правилам ПУЭ такой вариант установки не запрещен, но электромонтажники с целью безопасности и качественной работы рекомендуют заводить неподвижный контакт сверху. Слишком пережаты контакты фиксирующим винтом. Этого допускать нельзя, в противном случае может быть повреждена целостность изоляционного слоя и токопроводящей жилы кабеля, а также деформирован сам корпус. Неправильно соединенные проводники

При подключении важно соблюдать строгое соответствие: фаза подключается под фазой, а ноль под нулем (при условии, что применяется двухполюсный выключатель). С целью экономии некоторые электромонтажники устанавливают одновременно два однополюсных автомата вместо одного двухполюсного

Это запрещено, поскольку фаза и ноль должны разъединяться одновременно. При фиксации жил в посадочное место попадают не оголенные контакты, а изоляционный материал. Провод обязательно перед подключением требуется зачистить настолько, насколько этого требует сопроводительная документация модели. Если винтом придавить изоляцию, контакт будет ослабевать, жила нагреваться. Это в будущем может стать причиной выхода из строя устройства и возгорания. Неправильный выбор автоматического устройства. Вполне возможно, что он будет рассчитан на мощность меньше, чем она есть по факту.

Автоматические выключатели – это незаменимая вещь в современной квартире и доме, которые оснащены большим количеством дорогостоящей бытовой техники и электрических приборов. Приобретать их рекомендуется в крупных сетевых магазинах или у официальных представителей проверенных и хорошо зарекомендовавших себя производителей

При покупке важно убедиться в наличии всей требуемой сопроводительной документации

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

рабочее напряжение;

номинальный ток;

сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Подводя итог можно сказать, что использовать перемычки лучше при малом количестве модульных аппаратов на рейке. В случае большого объема монтажа целесообразно применять соединительные шины.

Нормы подключения автомата в щитке согласно ПУЭ

К щиткам и их установке государственные органы предъявляют требования, которые прописаны в ПУЭ и должны отвечать ГОСТу 51778-2001:

• установленный щиток должен соответствовать документации, в которой четко отражается количество автоматов и их мощность, а также класс и степень защиты;
• на крышке должен устанавливаться значок напряжения – 380В или 220В;
• фаза должна быть подключена к неподвижному контакту;
• материал изготовления – металл или пластик, покрытый негорючей краской;
• на проводах сделать маркировку с обозначением приборов, которые подключены;
• между автоматами установить перемычки из шиноприводов;
• должно быть заземление корпуса ящика. На корпусе должны быть ушки, чтобы сотрудник электронадзора смог установить необходимые пломбы.

Модульный автомат С16

Устройство предназначено для защиты сетей электропитания и подключенного оборудования от перегрузок, сбоев, перепадов напряжения. Автомат 16А можно приобрести в любом электротехническом магазине, цены разные – зависят от основных характеристик прибора, числа рабочих полюсов, узнаваемости производителя. Главный показатель стоимости – значение отключающей способности аппарата и его коммутационная величина.

Автомат С16 называется модульным, благодаря определенным качествам. Каждый из полюсов аппарата представлен в виде отдельного модуля стандартного образца, то есть многополярные устройства изготавливаются из нескольких отдельных одиночных блоков (модулей). Соответственно, такой автомат на 16 ампер имеет другое строение корпуса и формат сборки. Например, в литой коробке прибор представляется как единое монолитное устройство – разобрать его не получится, в отличие от других моделей.

Почему не рекомендуется подключать АВ снизу

Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не запрещает осуществлять соединение на нижний контакт. Данное правило работает как общепринятый порядок, благодаря которому, опытный электрик понимает, что перед обслуживанием электрощита необходимо обесточить его. Первое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Следовательно, после отключения на нижних контактах и отходящих цепях, напряжение отключится.

Если представить ситуацию, когда нижняя клемма используются для подключения фазных проводов, электриком, который не счел нужным соблюдать правила подключения согласно ПУЭ. Когда пришло время заменить автомат, другой специалист по привычке отключает питание верхнего контакта и пытается отсоединить автомат, касаясь нижних контактов голыми руками. В результате получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.

При Союзе все автоматические выключатели имели один стандарт, который предполагал расположение неподвижных клемм сверху. Теперь, учитывая разнообразие и широкий ассортимент АВ импортных производителей, трудно сказать, где какой расположен контакт. Одни компании придерживаются общепринятых правил, другие наоборот пытаются разнообразить свою продукцию, внося свои новшества.

На промышленных предприятиях вместо обычных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же сделать наоборот и перевернуть РБ, то его положение будет выглядеть непривычным и даже быть неудобным. Если посмотреть опытным глазом сразу видно правильность подключения. Если рубильник выставлен правильно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.

Как собрать электрощиток

А.Земсков придерживается мнения – сборкой распределительных щитов должны заниматься профессионалы. Подключение автоматов в щитке проводится с обязательной проверкой контактов, на кронштейны, объединение ведется шинами, а не обычными проводами. В остальном сложного нет, клеммы чаще зажимные для отверток под крест. Попадаются устройства, где жила заделывается без инструмента. Сообразно повышается и стоимость.

Понятно, автоматы электрически объединяются параллельно, причем обычные УЗО врубаются в цепь фазы, дифференциальные требуют подключения и нулевого провода. Ни один не размыкает заземление, выходящее на площадку. Напоминаем, на кухне по правилам устанавливают не менее 4-х розеток на 10А, в комнате приходится по штуке на каждые 4 метра периметра. Сложности показывают наглядно: не всегда самостоятельное подключение автоматов в щитке – лучшая идея.

Теперь экспресс-инструкция подключения автомата в щитке:

1. Проводим электрическое соединение с нужными выводами.
2. Ставим на кронштейн.
3. Готово!

Не забывайте правильно выбирать номиналы защитных автоматов, диаметр медных жил и заводить фазы на разрыв, а не нулевой провод. Добавим: в розетках 220В подается в левое гнездо, выключатели в рабочее положение устанавливаются нажатием на верх кнопки.

Схема соединения автоматов в электрощите

Прежде чем приступить к установке автоматов, необходимо внимательно изучить их схематичное устройство, ведь схема монтажа состоит из нескольких элементов с разными обозначениями.

Электромонтажная схема

Таблица 1. Элементы, используемые при монтаже электрощита.

Название	Характеристика
Автомат вводной	Его устанавливают на защиту целого контура электропроводки. Так, жилы основного кабеля фиксируют к зажимам автомата. Для удобства использования, впереди автомата закрепляют рубильник. Он позволяет отключить ток от всей конструкции, чтобы провести ремонтные работы. В этом случае кабель питания тоже необходимо завести на этот рубильник.
Счетчик	Его ставят уже после автоматов. Основным назначением счетчика является контроль потребляемой электроэнергии. Иногда его закрепляют в другом месте еще до электрощита вместе с автоматами (на лестничной площадке).
Устройство защитного отключения	Основной функцией УЗО является защита от ударов током и возгораний. К примеру, в малогабаритной квартире после счетчика устанавливают только одно УЗО, потому что больше не требуется из-за минимальной нагрузки. Иногда устанавливают несколько таких устройств на линии, где имеется большое потребление электроэнергии.
Линейные автоматы	Они требуются для линий в отдельные комнаты. При наличии высокого напряжения или замыкания они разрывают цепочку, благодаря чему предотвращают пожар или короткое замыкание. Они нужны для защиты различных электроприборов.
Дифференциальные автоматы	Их устанавливают вместо нескольких основных автоматов с защитным устройством на отдельных линиях для различных бытовых приборов.
Монтажная рейка	Рейка фиксируется к задней стенке основания щитка. В зависимости от размеров ящика, количество реек и модулей может отличаться. Для того чтобы приобрести щиток под определенное количество модулей, предварительно составляют подробный чертеж соединений.
Гребенка	Предназначаются с целью расключения щита, чтобы соединить нули с подводками заземления. В одном щитке имеются нулевые гребенки и заземляющие.
Шина распределения	Они связывают между собой линейные, дифференциальные автоматы и защитное устройство. Они надежно изолированы, благодаря чему безопасно фиксируют автоматы через входной зажим. Их используют как для фазы, так и для нуля.

Электросчетчик

Как выбрать автоматический выключатель

Автоматические выключатели согласно ГОСТ 9098-78 выпускаются на следующие токи защиты: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 50 и 63 A. Выбрать из этого ряда необходимый по току защиты автомат можно воспользовавшись ниже представленной таблицей только после определения сечения провода электропроводки.

Таблица для выбора автомата для защиты бытовой однофазной электропроводки в зависимости от сечения медного провода
Сечений жил провода, мм2	1,0	1,2	1,5	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0
Диаметр жилы провода, мм	1,1	1,2	1,4	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6
Номинальный ток нагрузки провода, А	5	6	7	10	16	20	25	32	40	50	63
Номинальная мощность нагрузки, кВт	1,1	1,3	1,6	2,2	3,5	4,4	5,5	7,0	8,8	11	14
Номинальный ток защиты автомата, А	3	6	6	10	16	16	25	25	32	50	50

Помимо тока защиты автомат должен быть рассчитан для работы в электросети переменного тока напряжением 220 В, частотой 50 Гц, с характеристикой отключения типа С (величина тока при котором сработает автомат, равная номинальному току автомата, умноженному на 5-10) и класса 3 (время срабатывания менее 1/3 полупериода синусоиды).

При выборе автомата нужно учитывать, что реальный ток его защиты больше указанного в паспорте. Поэтому при выборе по таблице, в случае если ток нагрузки не попадает в стандартный ряд автоматов, то необходимо выбрать автомат на меньший ток защиты. Например, расчетное сечение провода электропроводки получилось 3,0 мм2, номинальный ток нагрузки 20 А. В этом случае нужно выбирать автомат на ток защиты 16 А.

Важно заметить, что при выборе автомата следует учитывать не только сечение электропроводки в квартире, а и сечение проводов, приходящих к счетчику. Вполне может оказаться, что новая электропроводка в квартире проложена проводом сечением 4,0 мм2, а от щитка подъезда приходит провод сечением 3,0 мм2

В таком случае нужно выбрать автомат, исходя из меньшего сечения провода, или заменять подходящие к счетчику провода на провода большего сечения жил.

Автоматический выключатель предназначен исключительно для защиты электропроводки от разрушения. Для защиты электроприборов в них устанавливается своя защита, обычно в виде плавкого предохранителя.

Типы автоматических выключателей

Для всех видов бытовых электроприборов и оборудования в домах и квартирах обычно устанавливают автоматические выключатели типа С.

Таблица для выбора типа автомата в зависимости от вида нагрузки
Тип временной характеристики автомата	Ток срабатывания, А	Вид нагрузки
B	In×3…5	Освещение и розеточные цепи резистивной нагрузки (обогреватель, утюг)
C	In×5…10	Индуктивная и емкостная (двигатели)
D	In×10…20	Силовые трансформаторы, моторы с тяжелым пуском, комплексы освещения
Z	In×2…3	Полупроводниковые устройства, кабели
K	In×8…15	Моторы трансформаторы, электроника
S	In×1	Контакторы, моторы, измерительные трансформаторы

Примечание. In – номинальный ток защиты автомата, указанный на его лицевой панели.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.. Образцовый щитокИсточник static.wixstatic.com

Образцовый щитокИсточник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки

Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Устаревшие автоматы – «пробки»Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Еще пример сборки щитка в видео:

Заключение

В заключение можно сказать, что при должной аккуратности самостоятельная установка распределительного щита – мероприятие вполне осуществимое. Главное не забывать о технике безопасности и правильно сделать расчёты. Однако, чтобы гарантированно избежать ошибок, лучше доверить это дело профессионалам.

Подключение

Для установки колодок и устройств автоматической защиты в электрических щитках предусмотрены специальные Din-рейки шириной 35мм. Как это делается, можно посмотреть на рисунке.

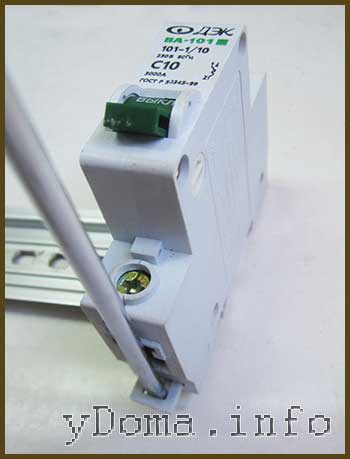

Установка УЗО

Указанные обозначения:

• a – устанавливаемый автомат;
• b – отвертка с плоским жалом;
• c – защелка на автомате, при помощи которой он крепится к Din-рейке;
• d – Din-рейка.

Установка производится следующим образом:

• одним концом паза (там где нет защелки) автомат устанавливается на рейку;
• жалом отвертки оттягивается защелка на пазе устройства защиты, как это делать, проиллюстрировано на картинке;
• устройство прижимается к рейке и вытягивается отвертка, в результате оно надежно фиксируется.

Чтобы правильно подключить розетку к автомату в щитке, следует придерживаться следующего порядка действий:

• с жилы кабеля снимается изоляционный слой (примерно 10мм);
• зачищенный кабель вставляется в зажимной контакт, как это показано фотографии ниже;

Подключение провода

проверьте, не попала ли изоляция под зажим, после чего он затягивается винтом.

Соединение нескольких устройств защиты, установленных в электрощитке, можно выполнить проволочными перемычками, как это изображено на фото, при этом удобно использовать термонасадку.

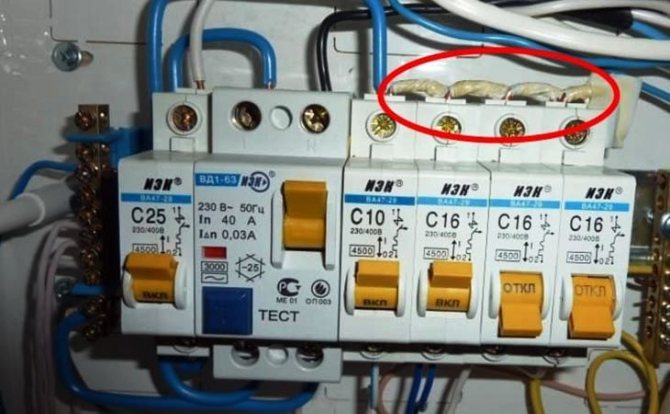

Проволочные перемычки

Для соединения нескольких автоматов выпускаются специальные шины (гребенки), которые значительно упрощают монтаж.

Шина «гребенка»

Подключаем провода к автомату – кабель с монолитной жилой

Можно свести жилые помещения под один автомат, на другой повесить бойлер, на третий автомат кондиционер и т

Методики проверки УЗО Монтаж электрического щитка Электрический щиток в квартире, его важность в системе электроснабжения дома чрезвычайно велика.
Номинальное напряжение. Перед нами автомат серии ВА фирмы iek.
Через автоматический выключатель подключают фазный провод, заземляющий и нейтральный проводник, на осветительные приборы и розетки проходит напрямую.
Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки

Подключение автоматов в щитке вход сверху или снизу Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Исключительно полезна установка УЗО там, где присутствуют дети.
Что важно сделать И вот вы подошли, к, пожалуй, самому ответственному моменту — заполнению щитка. Что сказано в ПУЭ по этому поводу? Также может устанавливаться в качестве защиты между щитом и помещением.

Показатель рабочего тока. Выводы и полезное видео по теме Нюансы установки всех элементов на квартирном щитке : Подробности монтажа УЗО: УЗО и автоматы — оборудование технически сложное. Причем на каждую группу нужен автомат со своими характеристиками. Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения.

Что сказано в ПУЭ по этому поводу? Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Смотреть нужно на 1 и 3 контакте если смтреть слева на право , туда подключены жилы питающих проводов. Проводники неправильно соединяются.
Схема подключения ДИФАВТОМАТА.

Крепление автомата в щитке на DIN-рейке

В настенном щитке или коробках автоматические выключатели, как и другие установочные электроприборы, крепятся на DIN-рейке, еще ее часто называют монтажная рейка. Она представляет собой металлическую пластину шириной 35 мм выгнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35.

Такой способ крепления не требует дополнительных крепежных элементов и позволяет быстро, как устанавливать автоматы, так и снимать для профилактики, проверки или замены. На фотографии изображена DIN-рейка старого образца, когда они представляли собой профиль из алюминиевого сплава.

DIN-рейки устанавливаются в щитке горизонтально. На тыльной стороне автомата защиты имеется два фиксатора – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить на рейку автомат нужно верхний неподвижный фиксатор завести за край DIN-рейки, а затем прижать нижнюю часть к ней. Подвижный фиксатор утопится в корпус автомата и выйдет из него, когда автомат будет прижат всей плоскостью к DIN-рейке.

Для снятия автомата с DIN-рейки достаточно ввести в ушко подвижного фиксатора конец лезвия плоской отвертки, расположенного ниже выходящего проводника и отодвинуть его вниз. Фиксатор выйдет из зацепления, и нижняя часть автомата свободно отведется от DIN-рейки.

Подключенный автоматический выключатель находится под напряжением фазы и перед демонтажем его необходимо обесточить.

Нулевой и защитный проводники

Главным образом цепи переменного тока отличаются наличием и схемой соединения нулевого и защитного проводников. Таким образом, можно выделить схемы электропитания с глухо заземлённой и изолированной нейтралью. На практике отличие заключается в месте объединения нулевого рабочего и нулевого защитного проводников. Для правильной работы УЗО общая точка нуля должна располагаться по схеме раньше места установки прибора.

Цепи, контролируемые УЗО, не должны иметь потенциальной возможности сбрасывать часть тока на землю, иначе ложные срабатывания гарантированы. Поэтому защитой от утечек оснащают преимущественно сети с изолированной нейтралью (IT и TT), то есть не имеющие связи с защитным нулевым проводником на всей протяжённости сети после ВРУ

В этот же разряд входят системы с глухозаземлённой нейтралью TN-S и TN-C-S, хотя установка дифференциальной защиты в них требует дополнительной осторожности

Тем не менее, в системах типа TN-C устройства защитного отключения всё же могут корректно работать. Их подключение выполняется по 3-х или 5-проводной схеме, то есть защитный проводник тянется к распределительному узлу для объединения с рабочим нулём до места врезки УЗО. Защита от дифференциального тока в таком случае ограничена в селективности: трудно защищать целые группы проводников, приборы удаётся устанавливать только на крайних ответвлениях, то есть сразу перед токоприёмниками. Частный пример — розетки со встроенной защитой от утечек.

Схемы подключения автомата

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Важная информация

Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:

• встраиваемые;
• накладные.

По материалу изготовления корпуса на:

• металлические;
• пластиковые.

Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.

От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:

• «ABB»;
• «IEK»;
• «Legrand»;
• «Schneider Electric».

Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.

В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:

• выключатели автоматического типа;
• корпус;
• крепёжная шина для автоматики (DIN-рейка);
• силовая проводка различного сечения;
• шины распределения питания (PE и N);
• электросчётчик
  .

Шины распределения питания для заземленияИсточник www.kipovec.ru

В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.

Схемы подключения автомата после счетчика

Разделение линий обычно производят по следующей методике:

• линия освещения;
• линия слаботочных розеток;
• линия высокой нагрузки.

Под высокими нагрузками подразумеваются бытовые приборы, потребляющие большую мощность — бойлеры, электроплиты, стиральные и посудомоечные машины. Эти же устройства необходимо защищать при помощи УЗО, так как они работают в условиях повышенной влажности, и малейшая внутренняя неисправность может спровоцировать утечку тока на корпус.

УЗО

Важно! Электропроводка, предназначенная для подключения устройств освещения, обычно самая слабонагруженная и работает в нормальных условиях. Не всегда целесообразно устанавливать здесь дополнительное УЗО. Розетки в домах характеризуются тем, что в них можно подключать как устройства с низким электропотреблением, например, блок питания антенного усилителя, так и с мощным (пылесос или утюг)

Параметры устройств защиты выбираются исходя из максимальной мощности подключенных устройств

Розетки в домах характеризуются тем, что в них можно подключать как устройства с низким электропотреблением, например, блок питания антенного усилителя, так и с мощным (пылесос или утюг). Параметры устройств защиты выбираются исходя из максимальной мощности подключенных устройств.

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

• В верхний зажимной контакт устанавливается нулевой провод.
• В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

В заключение

Автоматы в щитке должны располагаться в строгом порядке

Строгое соблюдение технологии подключения должно стать основополагающим в деле установки. На вопрос, как подключить пакетник автомат, ответ будет один – главное, безопасно. Неправильная установка может привести к пожару и поломке не отдельно взятого прибора, а всей электрической цепи и большого количества бытовых приборов. Чтобы избежать подобных неприятностей, достаточно не торопиться, выполнять действия последовательно, с использованием качественных инструментов. При установке УЗО существуют свои нормативы и тонкости.

Подробнее об установке можно узнать из видео:

Watch this video on YouTube

Watch this video on YouTube
