Схема подключения датчика движения к прожектору

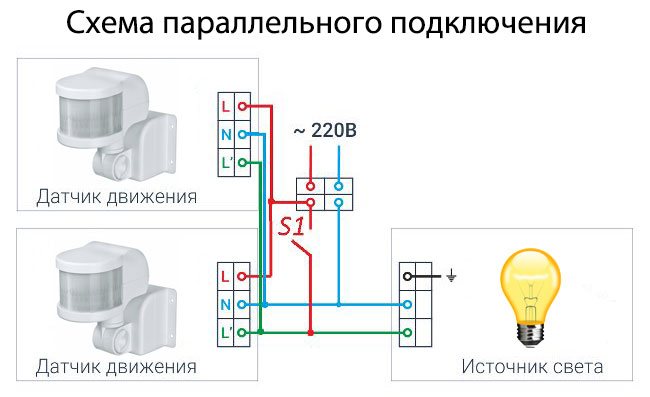

Подключение нескольких датчиков к одному прожектору

Бывают ситуации, когда требуется контролировать несколько зон для управления одним прожектором. Например, два въезда в гаражный комплекс, или автомобильный въезд и вход для пешеходов. Может получиться так, что одним сенсором все зоны не перекрыть. В этом случае надо устанавливать несколько датчиков так, чтобы каждый контролировал свою территорию. При подключении таких сенсоров возможны два варианта:

1. Когда выходная контактная группа каждого датчика рассчитана на коммутацию полной мощности прожектора, контакты можно соединить параллельно (схема «монтажное ИЛИ»).

2. Если нагрузочная способность контактной группы хотя бы одного или более детекторов не позволяет работать с выбранным прожектором напрямую, сенсоры также соединяют по схеме «монтажное ИЛИ». Но управляют осветителем через промежуточное реле или пускатель.

Сфера использования

Светодиодные прожекторы используются, если нужно организовать подсветку большой площади. Светильники бывают промышленные, уличные и декоративные.

Промышленные используются на крупных предприятиях, складских помещениях, базах оборудования. Уличные светильники могут подсвечивать стадионы и дворы, детские площадки, трассы. Для художественной подсветки архитектурных сооружений, мостов, памятников применяются декоративные прожекторы.

Прожекторы можно разделить и по дальности свечения. Приборы дальнего действия дают узконаправленный пучок света, они используются для подсветки с большого расстояния. Широкий пучок формируют заливающие приборы, которые используются для освещения дворов, стадионов. Подсветку фасадов и памятников осуществляют акцентные устройства.

Современные осветительные ЛЕД приборы могут содержать в своем составе контроллеры, регулирующие яркость подсветки, ритм смен оттенков, время работы. Приборы с диодами могут давать разноцветное освещение.

Главным преимуществом диодных прожекторов является долгий срок службы. Он может достигать 15 лет.

Такие приборы экономичны, так как являются энергосберегающими, экологичны благодаря отсутствию вредных веществ в составе. Прожекторы просты в установке и настройке, у них отсутствуют вредные пульсации и стробоскопический эффект.

Недостатком светодиодной продукции является их высокая стоимость. К окончанию своей работы уменьшается освещенность, поэтому производители на упаковке указывают эффективный срок службы.

Как установить устройство и подключить его к лампе?

Для начала рассмотрим монтаж датчика движения на примере моделей, которые устанавливаются в отверстия, предназначенные для точечных светильников.

Последовательность действий по установке следующая:

1. Отключают напряжение в электросети.
2. Снимают защитную пластиковую крышку (рис. 1).
3. Подключают проводники (рис. 2). Схему подключения производитель указывает на самом приборе и в паспорте устройства.
4. Отгибают пружины-фиксаторы, направляя их вверх (рис. 3).
5. Устанавливают датчик в подготовленное отверстие (рис. 4) — пружины зафиксируют его положение.

Установку можно считать завершенной. Осталось отрегулировать и протестировать работу устройства.

Электросхема монтажа датчиков движения, которые устанавливаются в отверстия для точечных осветителей, указана на тыльной стороне. Она может несколько отличаться у разных серий устройств

Проще устанавливается датчик, который вкручивается в патрон. Затем уже в него вкручивают лампочку. В этом случае необходимо использовать только те лампы, которые не мощнее, чем указано в паспорте устройства. Желательно приобрести специализированные лампы, предназначенные для работы в тандеме с детекторами.

Чтобы установить выносной датчик в потолке, стене или корпусе светильника необходимо завести устройство в подготовленное отверстие, прикрутить корпус к монтажной поверхности с помощью саморезов. Далее необходимо отключить питание сети и подключить фазный и нулевой проводник питающего кабеля к клеммам согласно схеме.

Перед подключением обязательно проверяйте характер проводников. Цветовая маркировка на деле не всегда соответствует общепринятым нормативам

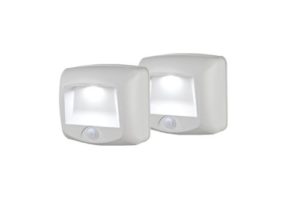

Виды ламп с детекторами перемещения

По месту расположения анализатора:

• внутри корпуса — как правило, не требует дополнительных манипуляций при установке системы;
• снаружи — тип прожектора с датчиком движения, когда детектор расположен под лампой или над ней;
• в отдельном корпусе — может применяться в том случае, когда для включения лампы нужно более раннее обнаружение движения. Например, прожектор с датчиком движения и освещенности на фасаде здания, регулируется детектором перемещения, установленным на воротах территории. Таким образом, свет будет включен еще в тот момент, когда кто-то приблизится ко входу на объект.

По типу ламп:

• светодиодный тип устройства отличается огромной экономичность, длительным сроком службы, а также безопасностью для глаз, так как диоды не мерцают;
• галогенный — прожектор, работающий  с обычными лампами накаливания. Срок службы такого устройства в десять раз короче, чем у светодиодного. Галогеновый тип ламп на сегодняшний день практически не используется, так как он наиболее энергозатратный и обладает самым меньшим сроком службы;
• Энергосберегающий — более прочные и долговечные, чем лампы накаливания. Требуют особых правил утилизации в связи с тем, что в их состав входит некоторое количество ртути.

По типу датчика:

№	Полезная информация
1	инфракрасный — пассивный детектор перемещения, работающий  с тепловыми показаниями окружающих объектов
2	микроволновый — активный анализатор, который определяет движение, согласно характеру радиоволн, которые им получены
3	ультразвуковой — активный датчик, работающий со звуковыми волнами, отражающимися от окружающих объектов
4	мультисенсорный — подразумевает наличие сенсоров различного типа в одном корпусе, что позволяет прибору работать особенно точно, практически без ложных срабатываний

По способу питания:

• проводной — подключается к сети при помощи кабеля, что делает работу устройства зависимым от состояния сети на территории в том случае, если отсутствует запасной источник питания (генератор), который в случае отключения электричества, взаимодействует с соединенными с сетью приборами, позволяя им продолжать работу;
• автономный. Беспроводное устройство применяется, когда монтаж проводов не является возможным, либо  владелец просто не хочет применять такой способ подключения. Способов питания в таком случае может быть два — аккумуляторы, расположенные внутри прибора, а также солнечная батарея. В первом случае необходимо следить за зарядом устройства и своевременно менять элемент питания. Во втором — достаточно установить прожектор и батарею в подходящих для этого местах и можно спокойно забыть о нем — заряжаться прожектор на солнечной батарее будет весь день до заката, а ночью вырабатывать полученный ресурс. Стоит упомянуть, что устройства на солнечной батарее являются самыми дорогостоящими, но при этом и самыми экологичными и экономичными.

Прожектор светодиодный с датчиком движения СТАРТ

Кроме того, при выборе устройства такого типа стоит обращать на его характеристики — мощность (10 Вт, 30 Вт, 50 Вт и т.д), дальность действия и угол обзора (для ламп — расстояние, до которого достает световой луч, для детектора — радиус, при пересечении которого он включит осветительное оборудование), уровень светочувствительности (позволяет отрегулировать то, в какое время суток будет включаться свет — активация ламп при дневном свете не является правильной, а данная настройка позволяет этого избежать), время задержки отключения (может настраивать время, через которое свет погаснет после прекращения движения в рабочей зоне датчика), степень защиты корпуса и так далее.

Схема подключения

Следует начать рассмотрение этого вопроса с того, как правильно подсоединить датчик движения к светодиодному или любому другому типу прожектора. Ведь неправильное подключение может оказаться причиной замыкания или выхода прибора из строя. Даже если схемы подключения нет, разобраться в этом вопросе сможет даже новичок.

Начать требуется с того, что необходимо найти оптимальные места для размещения устройств. Тут следует принимать в расчет функционал каждой части. Сенсор должен быть смонтирован так, чтобы быть максимально ориентированным на точку предполагаемого появления человека. Требуется принимать в расчет максимальное расстояние реагирования, а также угол обзора. А диодный прожектор для освещения следует установить таким образом, чтобы он освещал максимально возможное пространство.

Теперь перейдем непосредственно к схеме подключения. Внутри корпуса светильника будет располагаться клеммная коробочка, где собрано 4 цепи, что имеют следующие функции и обозначения:

• коричневый кабель фазы L должен быть подсоединен к датчику;

• так называемый рабочий ноль, что имеет маркировку N, от колодки раздваивается на 2 магистрали, идущие на датчик и прожектор;

• кабель защиты с маркировкой PE с клеммы заводится на корпус;

• фазный кабель от выключателя датчика с маркировкой А через колодку уходит на прожектор.

Чтобы он начал работать корректно, следует подать рабочий и защитный нули, а также фазу проводом электропитания от щитка в помещении кабелями соответствующих цветов.

Далее на внутренней схеме фаза и ноль от колодки идут к датчикам, что отвечают за освещенность и движение, готовя их исполнительную область, блоки питания и логику к использованию. По плану, когда возникают причины для активации устройства, происходит замыкание внутреннего контакта, что подает потенциал фазы А на устройство. Из-за этого происходит его активация.

Размыкание осуществляется, когда движение в области, за которой идет наблюдение, исчезает, либо наступает нормальный уровень освещенности, что приводит к тому, что прожектор автоматически отключает свет.

Защитный ноль с маркировкой РЕ необходим для контроля и выключения возможных потерь тока при повреждении целостности изоляции проводки в осветительном устройстве. Защитным нулем можно пренебречь, если здание будет эксплуатироваться по специальной системе под названием TN-C.

Датчик движения: что это и каков принцип его работы

Датчик движения (ДД) представляет собой специальный вид сигнализатора, фиксирующий движение объектов. Его основное назначение – это контроль окружающей среды и автоматический запуск заложенного алгоритма действий при фиксации перемещения в радиусе его охвата.

Существует несколько видов классификаций данного типа приборов. По месту нахождения:

• внутри объекта;
• по периферии;
• по периметру улицы.

По алгоритму действий:

• реакция на движение объектов, на контролируемой территории;
• сообщение о нарушении целостности стекол, балконных конструкций;
• сигнализирование о вторжении через крышу.

По типу сенсора;

• ультразвук;
• микроволны;
• инфракрасные импульсы.

Также возможно комбинирование нескольких типов в одном приборе.

В основе принципа работы датчика лежит реакция на движение или изменение теплового поля, с последующим замыканием силовой цепочки. После этого реализуется один из заложенных алгоритмов. То есть при срабатывании прибора будет подаваться свет, включаться сигнализация или происходить открытие автоматических ворот.  Проводные датчики работают от электрической сети, беспроводные – от аккумуляторных батареек.

Данный тип приборов часто применяется для регулировки работы осветительных приборов, подсветки бассейнов, охраны периметра и отдельно стоящих объектов, запуска фонтанов.

Установка.

Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

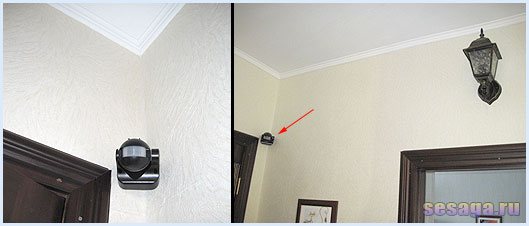

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

Как правило, в наших квартирах двери из всех комнат ведут в прихожую. Задача

: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

Зная диаграмму работы лучей

настенного датчика, выбираем самое оптимальное место для установки. Например:

На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны

, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

Установка

Устанавливать прожектор можно на любой плоской поверхности. Зачастую для этого используются столбы или стена сооружения. Метизы следует подбирать надежные, чтобы они выдерживали вес прожектора. Дополнительное укрепление осуществляется при помощи хомутов. Как вариант, можно его интегрировать в нишу. Размещать сенсор требуется так, чтобы он был недоступен для злоумышленников, и при этом зона охвата была максимально возможной исходя из его технических характеристик.

Подключение

Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.

Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.

Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.

Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.

Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля

Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит

Схема подключения выглядит так:

Основное внимание следует уделить соединению кабелей с соответствующей маркировкой. Коричневый соединяется с фазным, красный – к выводу из прожектора

Второй провод прибора и синий кабель к нулевому. Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя.

Настройка

Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно

Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора

Конкретней:

1. Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
2. Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
3. Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

• Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
• Дошли до зоны активации второго сенсора – освещение не прекратилось.
• Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
• Покинув коридор полностью, освещение прекращается.

Разновидности

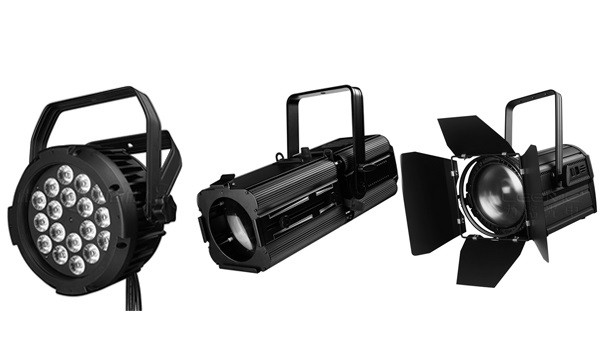

На данный момент есть несколько классификаций прожектора. Так, бывает прожектор:

• промышленный, уличный и декоративный;
• для подводного, земного, матричного, линейного и панорамного освещения;
• светодиодный, галогенный и аккумуляторный.

Также есть такая классификация: для внутреннего и наружного освещения.

Светодиодные

Самый популярный и качественный светоисточник. Работает в течение 80 тысяч часов. Не нуждается ни в каком обслуживании на протяжении всего времени использования. Используется как в быту, так и в промышленности с коммерцией. Благодаря большой плотности светопотока, применяется, для того чтобы осветить большую территорию. Из достоинств можно отметить высокую экономичность, ударопрочность, безопасность. Из недостатков — высокую стоимость.

Светодиодный аппарат

На солнечных батареях

Современная система, позволяющая полностью отказаться от энергопотребления сети. Прожектор дополняется выносливыми или встроенными солнечными панелями. Используются, как для того чтобы осветить фасад здания и архитектурный элемент, так и для соблюдения охраны и порядка на придомовой территории. Работают круглосуточно и автономно, очень просто ставятся и обслуживаются, работают вне зависимости от погоды. Имеет ровный и яркий светопоток, могут быть установлены в любом труднодоступном месте.

Стоит отметить, что во время дождя снижается производительность солнечных батарей. Поэтому иногда прожектор может выключиться. Из-за низких температур также происходит сбой работы. Свет становится более тусклым. Еще один недостаток заключается в неразборности оборудования. В результате, если повредится один элемент, то нужно будет полностью покупать новое оборудование.

Источник на солнечных батареях

С галогенной лампой

Галогенный прожектор создает точечный вид бестеневого освещения, имеющий теплый оттенок. Такой аппарат используется, чтобы подсвечивать рекламные щиты или фасады сооружений. Также он применяется, чтобы освещать габаритные объекты в виде дамб или мостов. Работает лампочка в нем также, как и лампа накаливания. Отличие лишь в использовании галогена, вместо ртути. Преимущества такого аппарата в низкой стоимости, высокой надежности и совместимости с диммерами. Из недостатков выделяют большой нагрев и энергопотребление.

Вам это будет интересно Особенности светильника ДРЛ

Есть еще металлогалогенные модели. Они отличаются более мощным светопотоком, надежностью и невосприимчивостью к сетевым токовым перепадам.

Обратите внимание! Применяются активно в коммерческой деятельности. Имеют большой срок эксплуатации

Прожектор на движение со встроенными галогенными лампами

Виды прожекторов с датчиком движения

Осветительные приборы, предназначенные для уличной установки, делятся на следующие виды:

1. прибор, работающий на лампах накаливания;
2. приспособление на экономичных люминесцентных лампах;
3. прожектор с ртутными элементами;
4. галогенный прожектор;
5. фонарь со светодиодным источником света;
6. прожектор на солнечных батареях с датчиком движения.

Прожекторы разных форм

Принцип работы всех перечисленных вариантов знаком, остается узнать, где и как используется устройство, работающее от солнечной батареи.

Данный тип способен исправно работать в любых климатических условиях. Это качество и является его главной особенностью. Фонари на солнечной батарее подключаются в труднодоступных районах, где протянуть электрическое освещение улиц проблематично.
